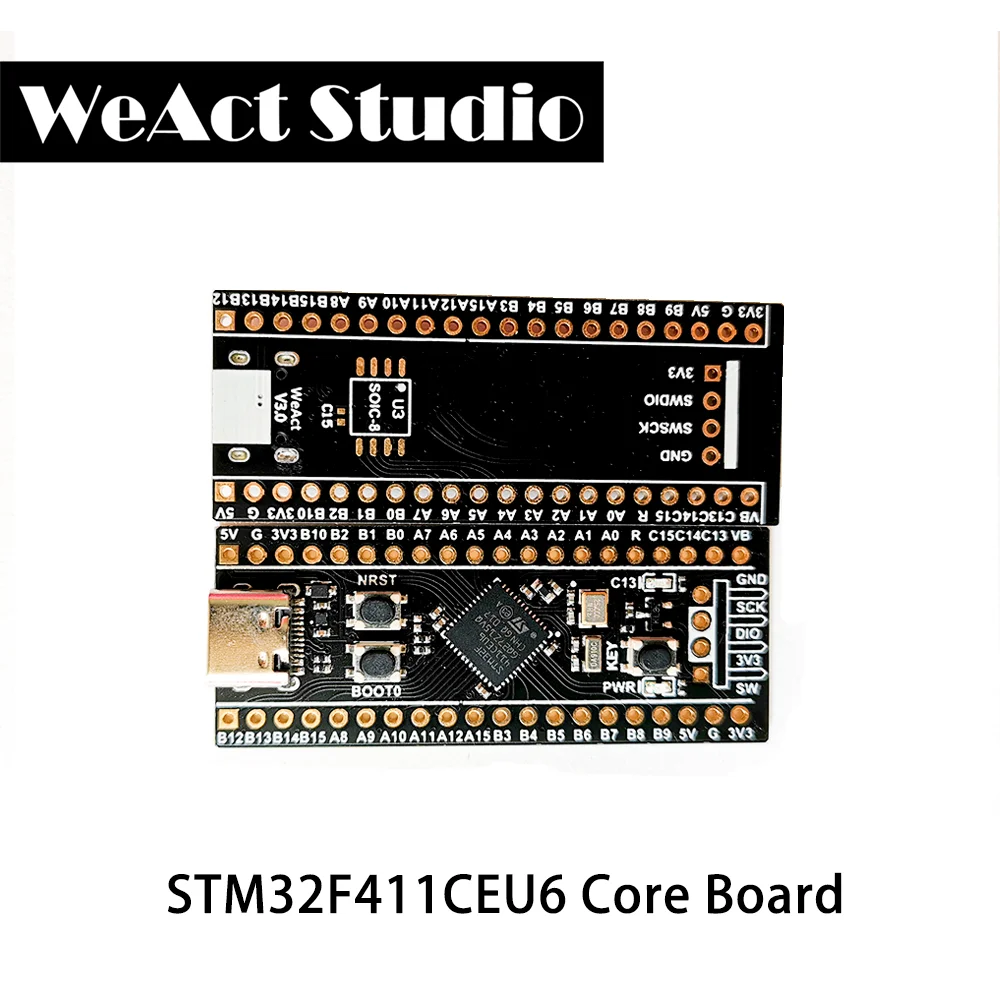

WeAct STM32F411CEU6 BlackPill

Он будет обновлен до версии 3,1 в ближайшем будущем. Доска с нашим логотипом и номером версии-это наша доска, новый оригинальный чип, гарантия качества. В настоящее время большинство компаний, продающих MiniF4 в Aliexpress, пиратские. Они используют фотографии нашей студийной доски, поэтому, пожалуйста, внимательно Определите их
ChipMARK: более 2020 лет

WeAct MiniF4, ссылка для скачивания

//github.com/WeActTC/MiniSTM32F4x1

Упаковка для доски

Наружная упаковка наших досок носит наш WeAct Studio лейбл. Кроме того, вставляемый штифт и доска упаковываются отдельно, чтобы избежать повреждения продукта из-за столкновения с логистикой.

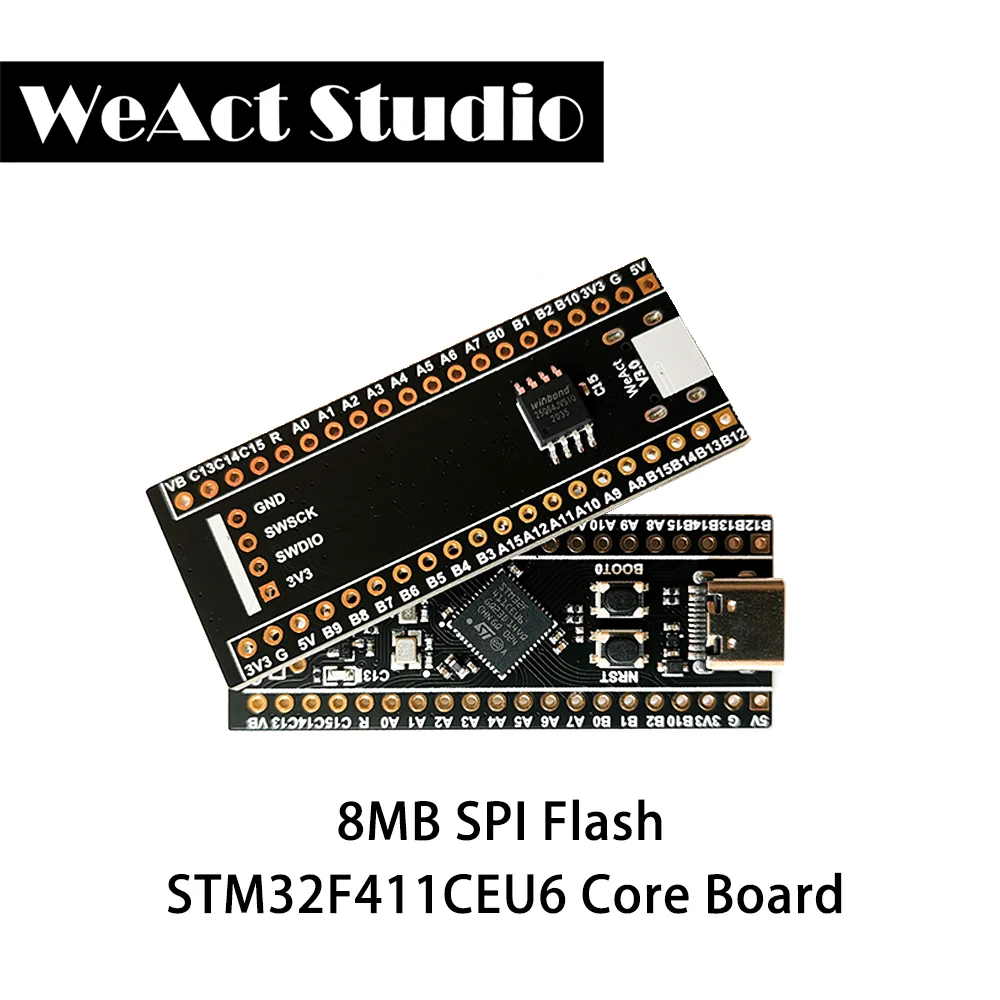

STM32F411CE с 8M SPI Flash

Flash is W25Q64JVSSIQ SOIC8,64 Мбит, 8 Мб

Информация о продукте

1. STM32F411CEU6 100 МГц, 128 Кб RAM,
512кб ROM
2. 25 МГц высокоскоростной кристаллический осциллятор и
32,768 кГц 6PF низкоскоростной кристаллический осциллятор
3. Принимается процесс затопления золота, без свинца
Используется процесс, и расположение иглы
Позолоченный, который является более экологически чистым
Дружелюбный
4. Поддержка программирования MicroPython с
Доступная микропитоновая прошивка
5. Поддержка разработки программирования Arduino
6. Поддержка разработки языкового программирования
7. Версия V3.0, есть 3 кнопки, кнопка сброса,
Ключ BOOT0, ключ пользователя
8. Использование новейшего оригинального кристалла ST, Высококачественная кристальная вибрация

ARM Cortex M4

Рука®Большие размеры 32 бит Cortex®-M4 CPU с FPU, адаптивный ускоритель в реальном времени (ART accelerator) позволяет 0-режим ожидания от флэш-памяти, частота до 100 МГц, блок защиты памяти, 125 DMIPS/1,25 DMIPS/MHz (Dhrystone 2,1) и DSP инструкции

Память

512 кбайт флэш-памяти
128 Кбайт SRAM
Вспышка SPI (опционально)

Часы и источник питания

* 3,3 V-5V вход питания, 3,3 V LDO Максимальный выходной ток 100mA
* Интерфейс USB C используется, и диод является серийным, чтобы предотвратить обратное напряжение
* 25 МГц 9PF высокоскоростной кристаллический осциллятор
* 32,768 K 6PF низкоскоростной кристаллический осциллятор

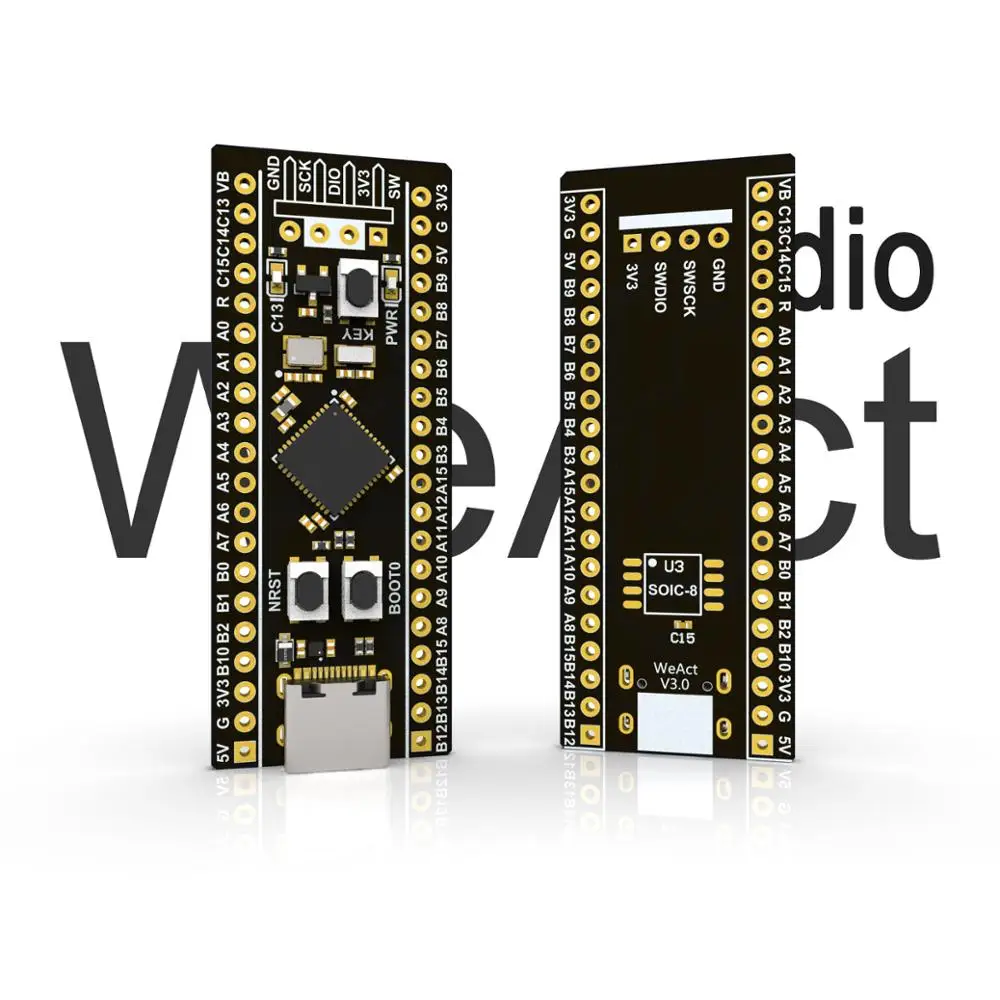

Интерфейс и ключ

* USART x 3, I2C x 3, SPI x 5,USBFS x 1
* ADC x 1(10),I2S x 5,CRC x 1,TIM x 8
* 20-контактный разъем 2,54 мм pitch I/O интерфейс x 2
* 4 Pin 2,54 мм Шаг SW интерфейс отладки x 1
* Интерфейс USB C (Type C) x 1
* Ключ для ключей пользователя (PA0) x 1
* Сброс ключа NRST x 1
* Ключ Boot0 x 1

Дизайн и качество

* Принять бессвинцовый процесс сварки, раковина золото
Печатная плата
* Загрузка устанавливается нажатием кнопки
* Использование высококачественного кристаллического осциллятора, металла
Корпус, может быть хорошей вибрацией
* Всегда используйте оригинальный чип ST
* GitHub регулярно обновляет чипмарк, используемый для
Убедитесь, что вы покупаете новые чипы

Используйте элементы/загрузите Hex

Как ввести ISP (Серийный порт/USB загрузка)
* Метод 1:
Нажмите Boot0 и NRST одновременно и
Выпуск NRST. После 0.5s, отпустите Boot0 и
Введите режим ISP
* Метод 2:
В режиме отключения питания нажмите кнопку Boot0, включите питание,
Подождите 0.5s, отпустите, чтобы перейти в режим ISP
* Загрузка последовательного порта: Используйте USB для последовательного порта для подключения основной платы PA9,PA10 может быть, не используйте usb-порт питания
* USB Загрузка: Используйте кабель для передачи данных для подключения к компьютеру, если нет проблем с идентификацией, чип может быть правильно нагревается (25 °C +), а затем повторно входит в режим ISP
* STM32CubeProg, Weact Studio скачать инструмент (см Github/WeActTC/MiniSTM32F4x1/Soft/)

WeAct Studio HID Flash

* Без USB в последовательный порт, без отладчика, без драйвера компьютера, только линия передачи данных Type-C может завершить загрузку прошивки
1. Запись прошивки IAP HID (Заводская программа
Кисти по умолчанию, что является специальным испытанием
Версия)
2. Нажмите клавишу для включения или нажмите
Ключ для сброса, светодиодный C13 мигает, отпустите ключ
Для входа
3. Подтвердите адрес прошивки приложения 0x8004000,
Смещение адреса прерывания 0x4000
4. Загрузите его с помощью
Github/WeActTC/MiniSTM32F4x1/Soft/WeAct_HID_FW_Bootloader/weact_hid_flash_xxx.exe

Размеры и аксессуары

Размеры: 52,38 мм x 20,78 мм
Аксессуары:

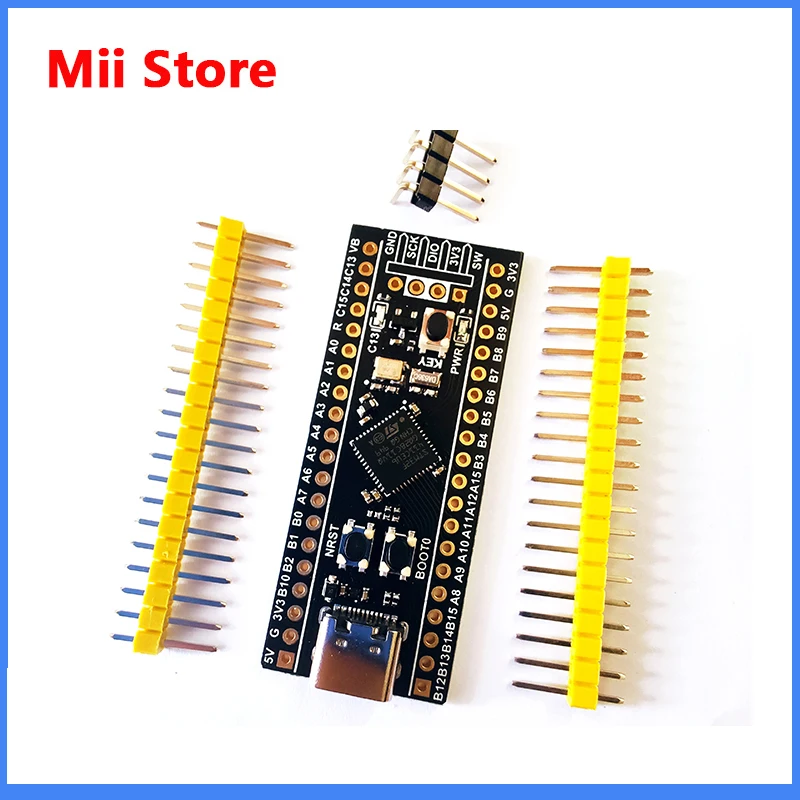

* Основная плата STM32F411CEU6 x 1
* 20 Pin 2,54 мм Шаг ряд контактный x 2
* 4Pin 2,54 мм Шаг изгиб спины иглы строки x 1
Предоставляем Altium дизайнерскую упаковку основной платы, см. Github/WeActTC/MiniSTM32F4x1/HDK/
