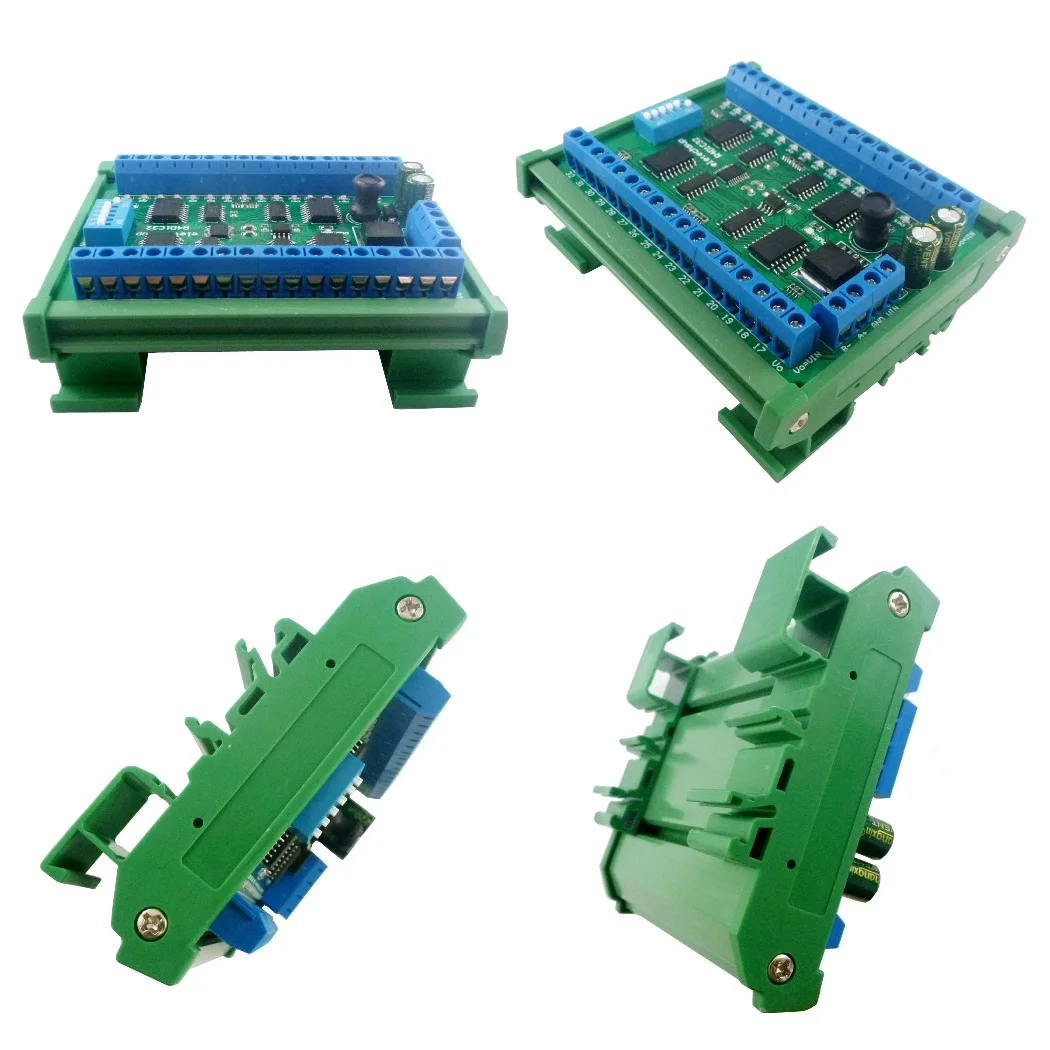

Рельсовый блок Rs485 Modbus Rtu Uln2803a Darlington 12 В 24 постоянного тока 32 канала Din35 C45

Название продукта: Dc 12v 24v 32ch Din35 C45 Rail Box Rs485 Modbus Rtu Uln2803a Дарлингтон транзистор контроллер Plc Io Плата расширения



Посылка:
1 шт. DC 12 В 24 В 32Ch din-рейка RS485 Modbus RTU ULN2803A Дарлингтон транзистор контроллер плата



Описание:

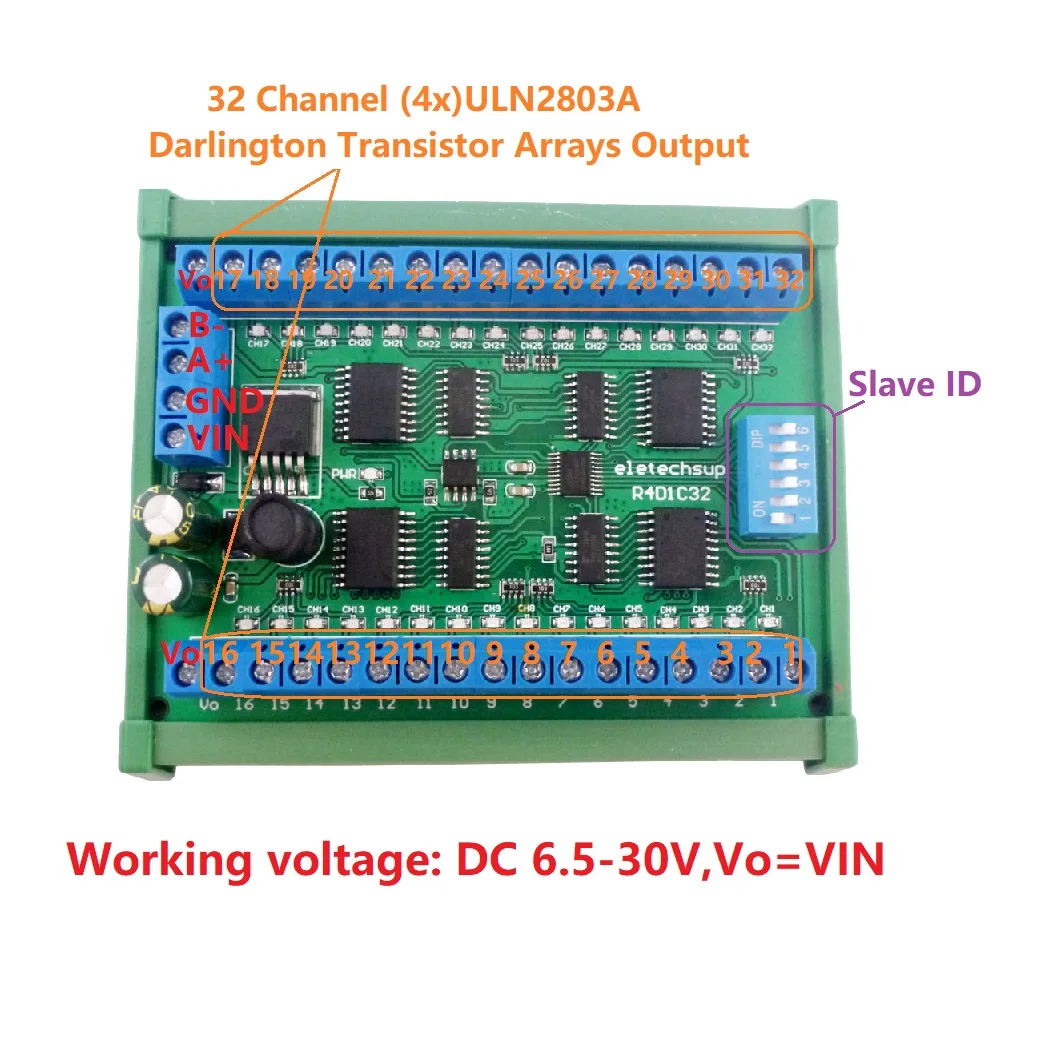

1: Рабочее напряжение: постоянный ток, 6,5-30V (9 В, 12 В, 24 В постоянного тока)


2: ток в режиме ожидания все каналы закрыты) 5 мА, все каналы открываются 57ма.


3: ''open'''' close'' ''momentar'''' self-locking ''Interlock'' Delay ''6 команд


4: команда MODBUS RTU


5: при помощи команды "delay" максимальная задержка составляет 255 секунд


6 команд MODBUS можно сделать последовательный гипертерминал (серийный помощник) или «MODBUS Poll'' вход;


7 в режиме команды MODBUS, он может поддерживать до 64 устройств параллельно


8 скорость передачи данных по умолчанию составляет 9600BPS. Скорость передачи данных может быть изменена инструкциями: 1200 2400 4800 9600 19200BPS


9 Размер: 100*73*20 мм (только печатная плата);120*88*42 мм (с din-рейкой)


10 Вес: 65 г (только печатная плата);144 г (с din-рейкой)


11 Максимальная нагрузка: Максимальный ток привода каждого канала составляет 300 мА




Для получения дополнительной информации, пожалуйста, свяжитесь со мной

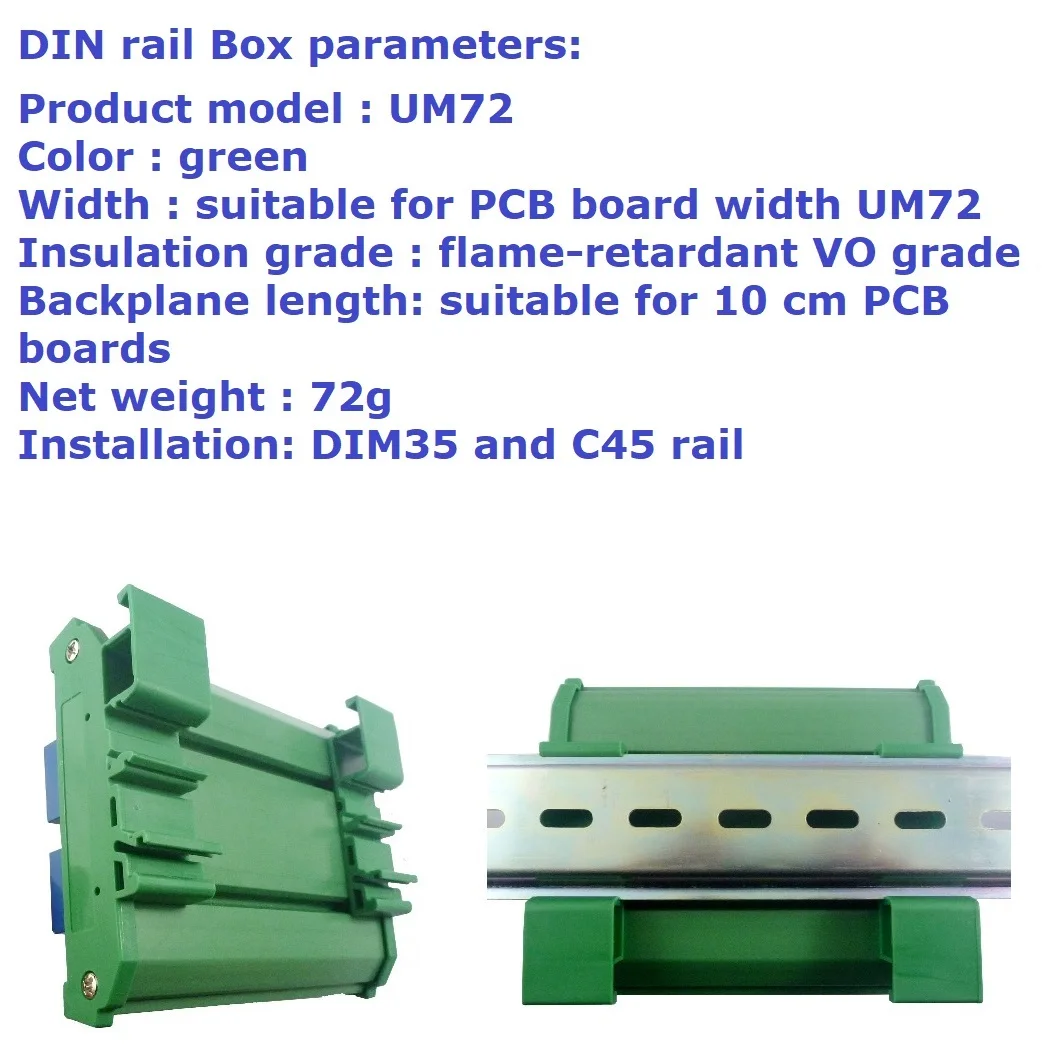

Din-рейка параметры коробки:
Модель продукта: UM72
Цвет: зеленый
Ширина: подходит для ширины печатной платы UM72(72 мм)
Класс изоляции: огнестойкий класс VO
Длина задней панели: подходит для плат PCB 100 мм
Вес нетто: 72 г
Установка: DIN35 и C45 rail




Применение

Автоматизированный промышленный ПЛК

Умный дом, домашняя Автоматизация, умный дом;

PTC камера

Мониторинг безопасности

Система идентификации;

Линейные драйверы

Ip-камера

Светодиодный драйвер лампы

Автоматическое управление занавеской

Типичные приложения:



Режим команды MODBUS (HEX), вы можете управлять различными способами: последовательный гипер-терминал управления (необходимо вручную добавить CRC), Modbus Poll программного управления (программное обеспечение автоматически добавить CRC), PLC или MCU контроль процесса

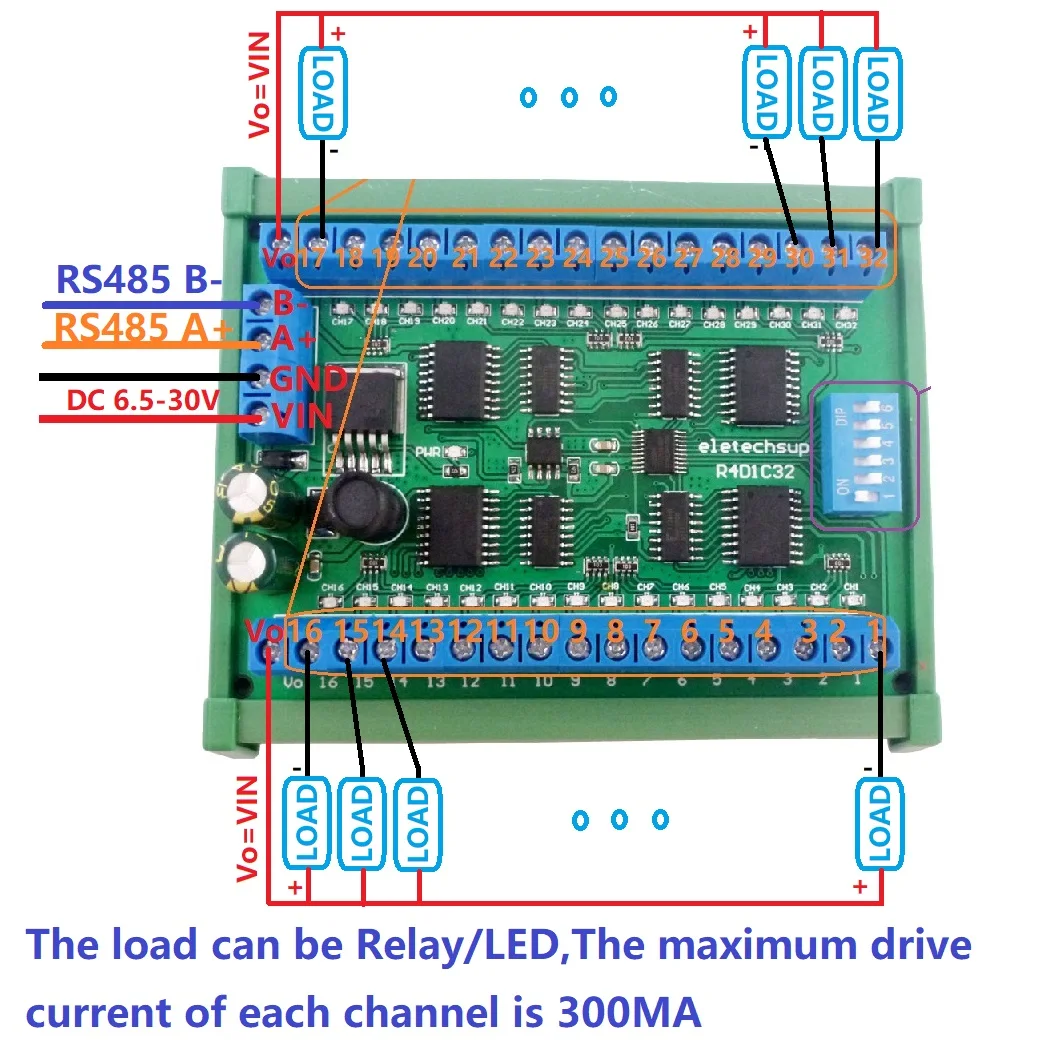

Схема проводки:

1 рабочее напряжение DC 6,5-30 в, управляющее напряжение равна рабочее напряжение.

Нагрузка может быть реле/светодиодный/маленький вентилятор/маленький двигатель, максимальный ток привода каждого канала составляет 300 мА






2 как плата расширения PLC IO, Управляйте реле высокой мощности.


Тестовое программное обеспечение (мы предлагаем демонстрационное видео):
Серийный гипертерминал:


Modbus Poll
