Erbium-Doped волоконный усилитель нм CATV/EDFA 32*20 дБ Выход + WDM (мультиплексор разделения

Erbium-Doped волоконный усилитель нм CATV/EDFA 32*20 дБ Выход + WDM (мультиплексор разделения

Применение

▪ Одномодовая волоконная сеть передачи 1550 нм
■FTTH сети
■CATV сети

■Использование технологии erbium-ytterbium колегированной двухслойной волоконной технологии;
■Общая Выходная оптическая мощность: (20dBm)
■ Встроенный малошумный преусилитель, без каскада EDFA, значительно снижающий разложение системы CNR, MER
■Дополнительные выходные порты: разъем SC 32 канала; Разъем LC 32 канала; Можно выбрать WDM.
■Передняя панель может быть гибко разобрана и заменена в соответствии с количеством выходных портов.
■Дополнительный встроенный модуль оптического переключателя для облегчения расширения функции оборудования.
■Клавиши передней панели могут быть использованы для установки и изменения параметров производительности оборудования для удовлетворения различных требований к сетевому дизайну клиентов.
■Вентилятор охлаждения поддерживает онлайн-замену.
■Низкий Уровень шума: <5 дБ на входе 0 дБм;
Идеальный интерфейс управления сетью, в соответствии с протоколом управления сетью SNMP;
■Принять зрелую двойную резервную структуру источника питания, предназначенную для сервера, и сотрудничать с интеллектуальной системой контроля температуры, контролируемой микрокомпьютером, чтобы эффективно повысить надежность системы;
■Выходная мощность + 0,5 ~-4dBm регулируемая;
■Using 2,8 дюйма супер большой цветного дисплея;

Технические параметры

ПРИМЕЧАНИЯ по техническим параметрам проектного блока
Рабочая полоса пропускания нм 1535 ~ 1565
Диапазон входной оптической мощности dBm -5 ~ + 10
Максимальная выходная оптическая мощность dBm 41
Выход стабильность мощности дБм ± 0,1

Шумовая фигура
ДБ
≤ 5,5 @ + 0dBm вход переменного тока, λ
= 1550 нм

Потеря отражения на входном конце дБ ≥ 45
Выходной конец дБ ≥ 45
Оптический разъем типа SC/APC; SC/PC; LC/APC; LC/PC по индивидуальному заказу
C/N дБ ≥ 50
Условия тестирования выполнены в соответствии с GT/T 184-2002.
C/CTB dB ≥ 63
C/CSO dB ≥ 63



Напряжение


V (PW80) AC220V(160V ~ 265V) /
AC110V (90 ~ 130V) / DC48V (38 ~ 58V)
(PW300) AC220V(160V ~ 265V) / AC110V(90 ~ 130V)/
DC48V (38 ~ 58V)
Энергопотребление всей машины W ≤ 110
Диапазон рабочих температур ℃ -5 ~ + 42
Максимальная Рабочая относительная влажность % максимальная 95% без конденсации
Диапазон температур хранения ℃ -30 ~ + 70
Максимальная Влажность при хранении % максимальная 95% без конденсации
Размеры мм 450 (Д) * 482 (Ш) * 89 (В)
Размер упаковки мм 640 (Д) * 640 (Ш) * 200 (в)

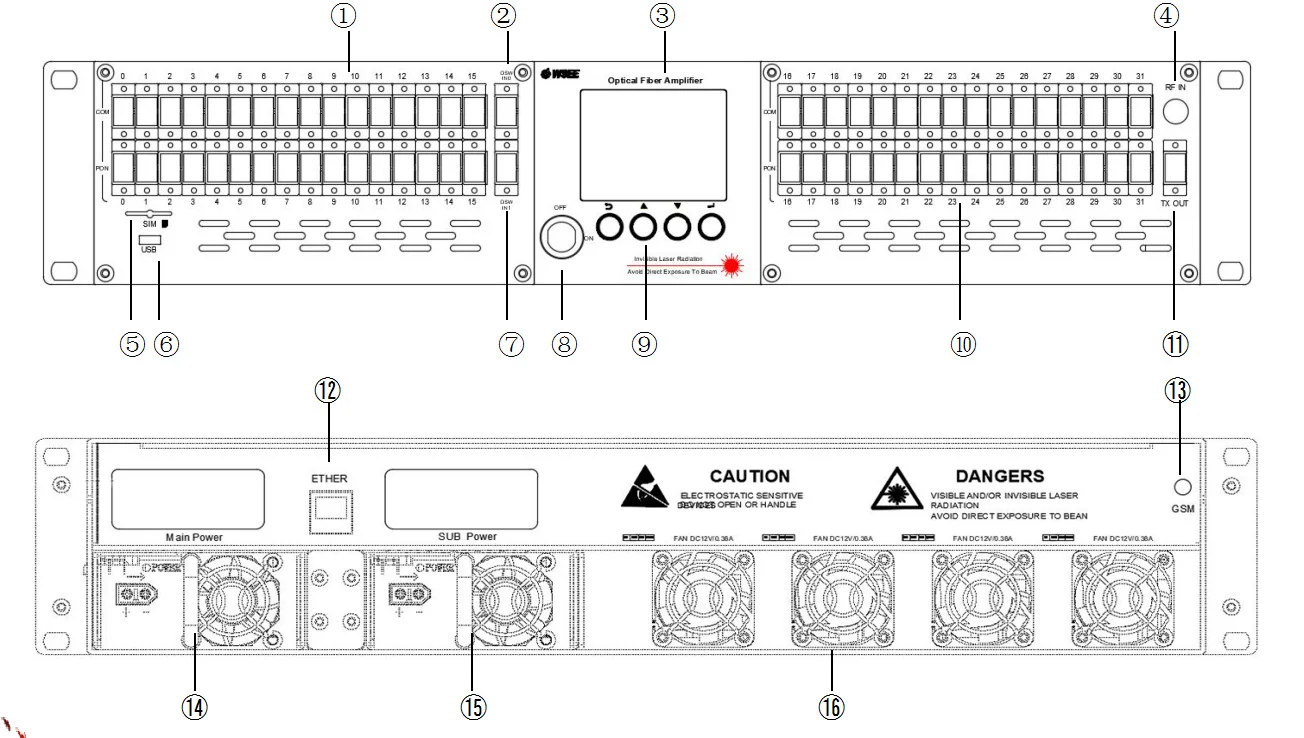

№. Функциональное описание товара
① Оптический выходной порт com-порта 16-64
② OSW IN 0(1) osb IN: IN0 и IN1are OSW main & backup input ports
③ Функция ЖК-дисплея меню, параметры и другая информация
④ РЧ в оптическом передатчике РЧ вход
⑤ Интерфейс sim-карты, используемый для GSM связи (эта функция доступна только для отдельных моделей)
USB интерфейс Micro USB2.0, он может осуществлять последовательную связь через подключение компьютера непосредственно с помощью линии передачи данных.
⑦ Световой индикатор кабельного телевидения в оптический в
⑧ Переключатель насоса ВКЛ/ВЫКЛ. Включите «on», лазер насоса будет приведен в действие. Выключите «off», мощность лазера насоса будет отключена.
⑨ Клавиша Кнопка возврата
Page страница вверх/параметр +
Down страница вниз/параметр-
Введите ключ
PON порт WDM порт
⑪ TX выходной порт оптического передатчика

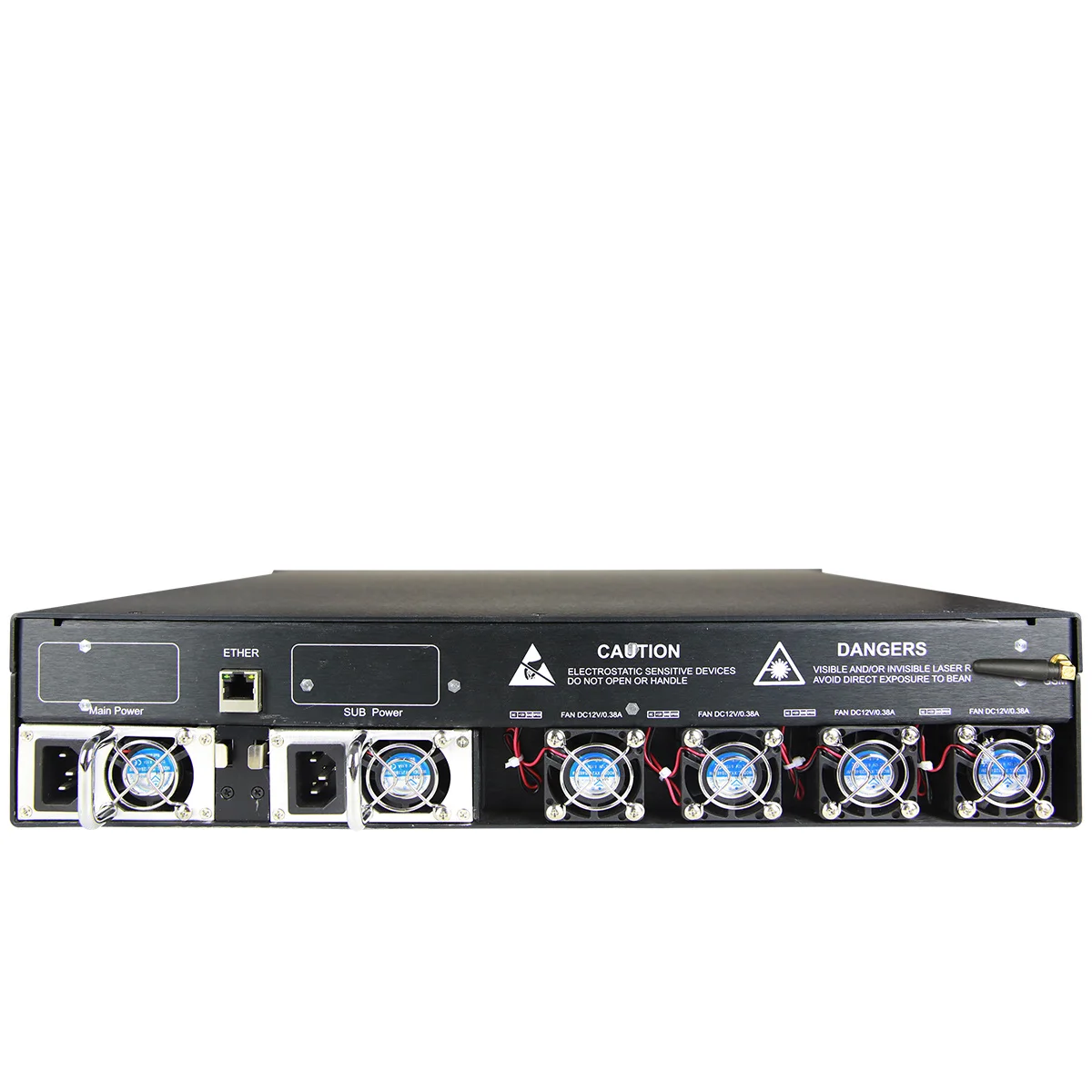

Номер Функция товара Описание
Коннектор RJ45, используемый для управления сетью
Port GSM порт (эта функция доступна только для отдельных моделей)
Соединитель основного источника питания для генератора
Коннектор питания SUB Sub
Вентилятор с вентилятором HX2.0-3P разъемом 12 В напряжение
