DMG10600T070_01W (промышленный класс)

DWIN 1024 * RGB * 600, 7 дюймов UART Дисплей

Особенности:

● На основе T5L ASIC 7,0 дюймов, 1024xRGBx600, 16,7 М цветов, IPS сенсорный модуль;

● Нет сенсорного экрана/резистивный сенсорный экран/емкостный сенсорный экран опционально;

● Интерфейс TTL с 8pin_2.0мм соединительным проводом;

● Загрузка через sd-карту или онлайн-последовательный порт;

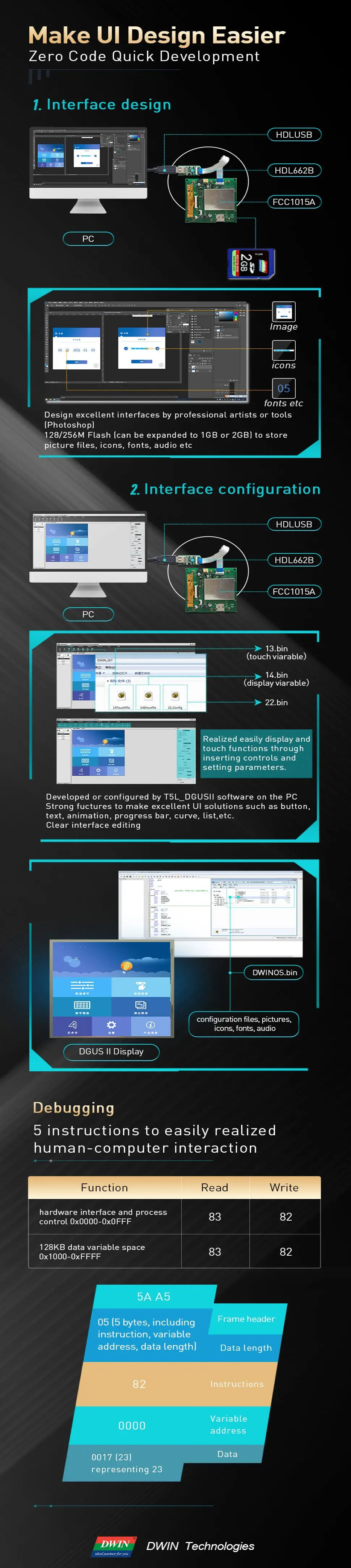

● Разработка программного обеспечения DWIN DGUS V7.6 GUIs. Не требует умелой технологии;

● Система разработки: DGUSⅡ/TA (набор инструкций);

● Угол обзора IPS: 85/85/85(L/R/U/D);

● С двухъядерным GUI и OS, GUI с различными элементами управления, ядро DWIN OS открывается на второй-

Разработка с помощью языка DWIN OS или KELI C51;

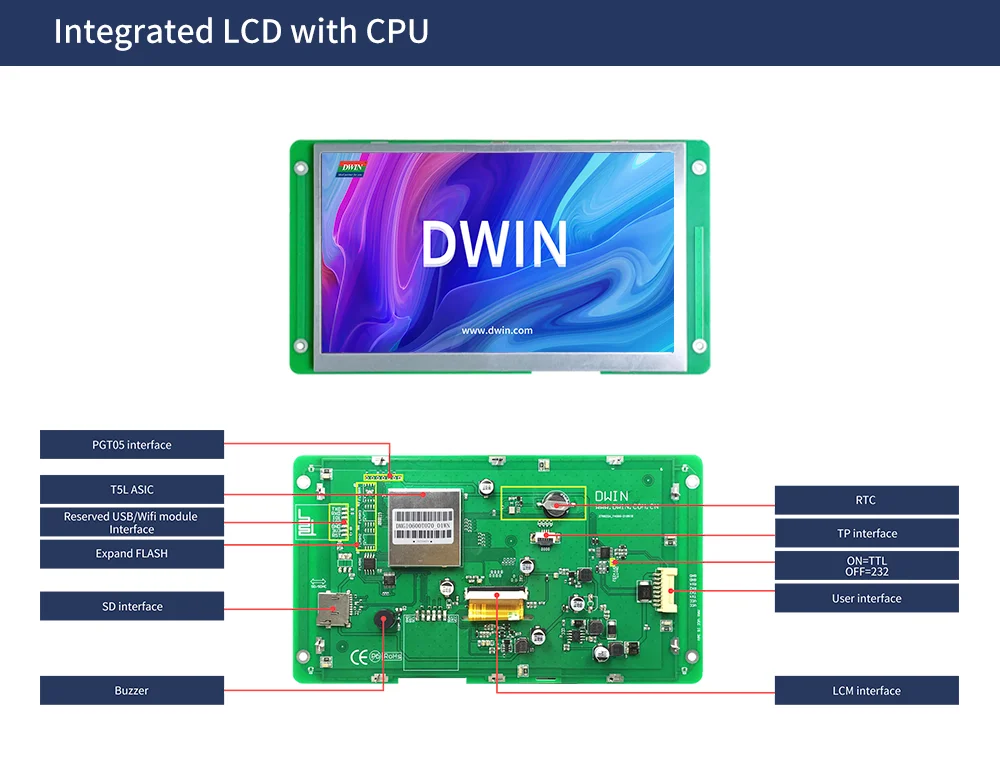

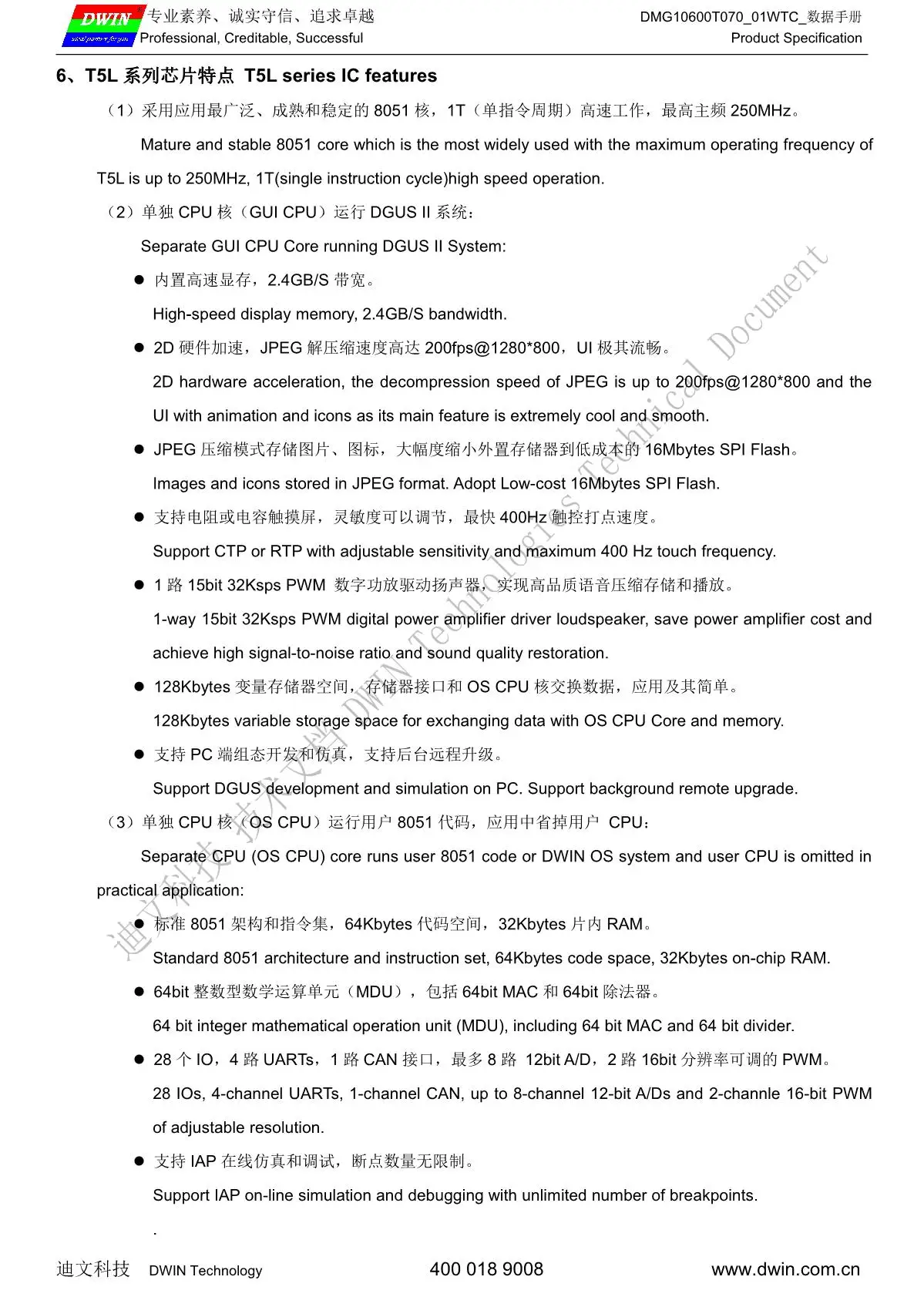

ASIC информация

T5L2 ASIC

Разработано компанией DWIN. Массовое производство в 2019,1 мегабайт

На чипе 512 Кбайт используется для хранения базы данных пользователя.

Переписать цикл: Более 100000 раз

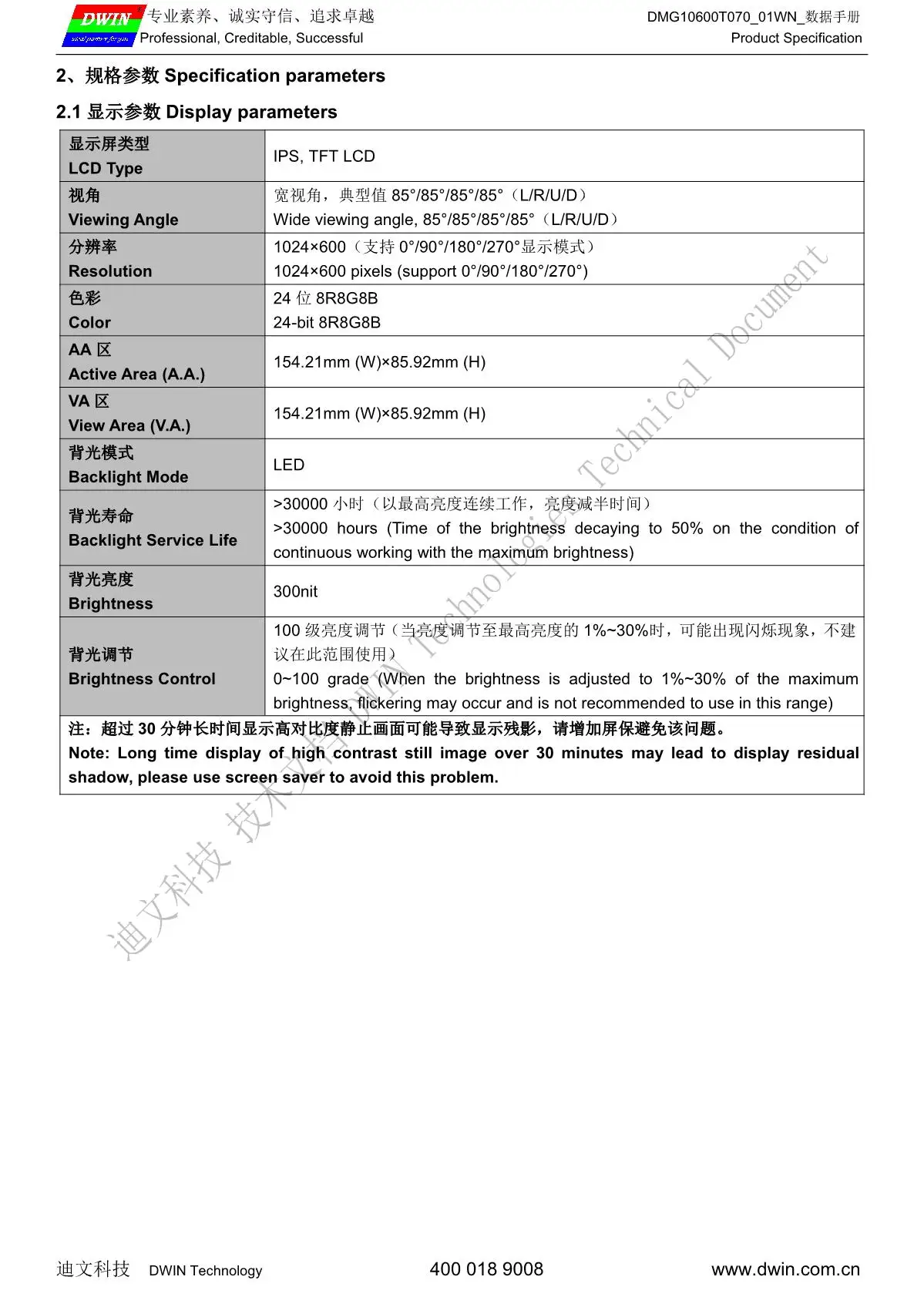

Дисплей

Цвет

24 бит 8R8G8B

Тип ЖК-дисплея

IPS, TFT LCD

Угол обзора

Широкий угол обзора, 85 °/85 °/85 °/85 ° (L/R/U/D)

Область отображения (А. А)

154,21 мм (Ш) × 85,92 мм (В)

Разрешение

1024 × 600 пикселей

Подсветка

Светодиодный

Яркость

DMG10600T070_01WN:300nit
DMG10600T070_01WTC:280nit
DMG10600T070_01WTR:250nit

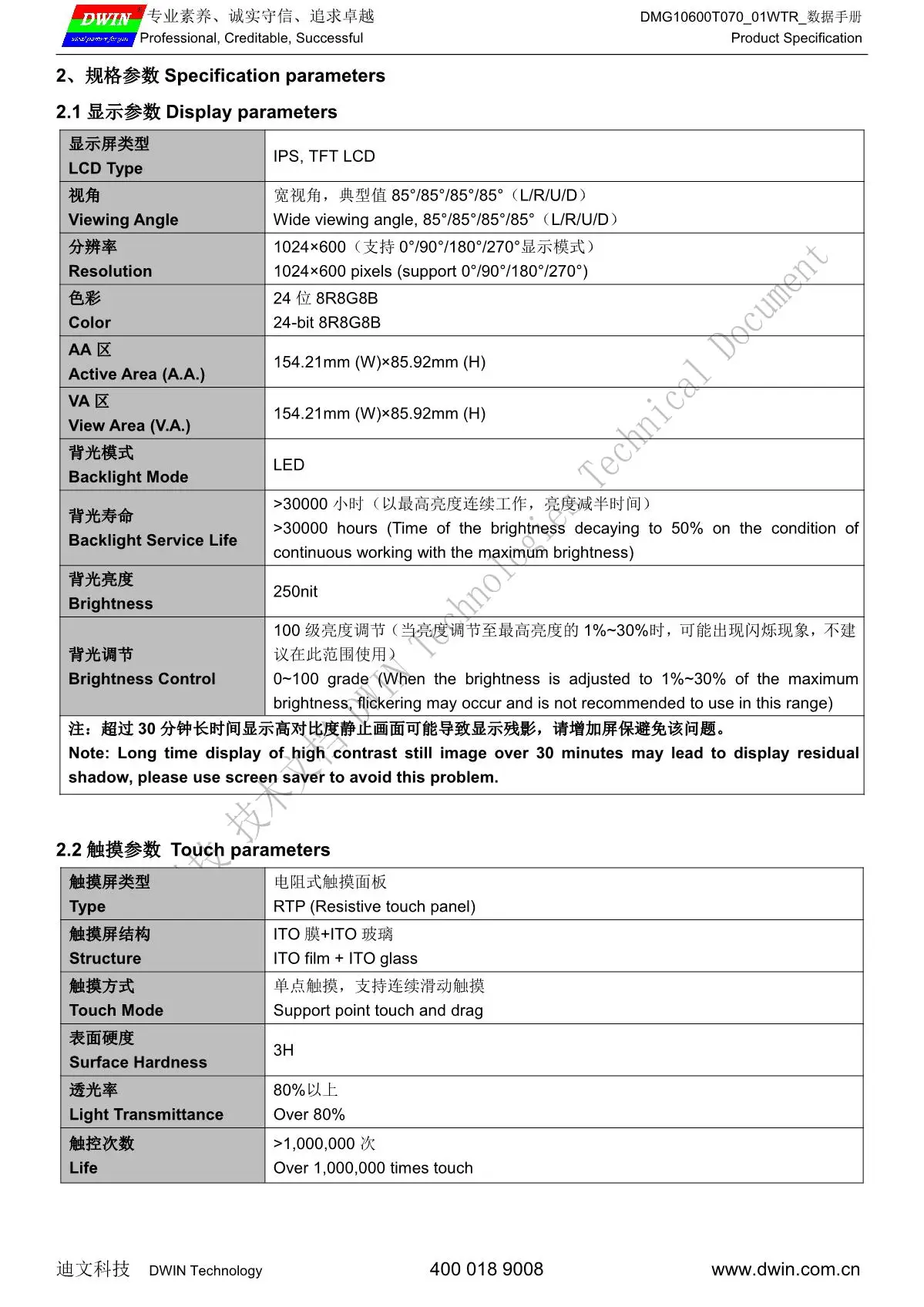

Сенсорные параметры

Тип

RTP (резистивный)

Структура

Пленка ITO + стекло ITO

Сенсорный режим

Поддержка точки касания и перетаскивания

Твердость поверхности

3H

Светильник с коэффициентом пропускания

Более 80%

Жизнь

Более 1000000 раз касания

Тип

CTP (емкостный)

Структура

Покрытие поверхности из закаленного стекла Asahi G + G

Сенсорный режим

Поддержка точки касания и перетаскивания

Твердость поверхности

6H

Светильник с коэффициентом пропускания

Более 90%

Жизнь

Более 1000000 раз касания

Напряжение и ток

Напряжение питания

6 ~ 36 В

Рабочий ток

DMG10600T070_01WN/DMG10600T070_01WTR:VCC = 12 В,

Максимальная подсветка, 254ма
DMG10600T070_01WTC:VCC = 12 В, максимальная подсветка, 265ма

DMG10600T070_01WN/DMG10600T070_01WTR:VCC = 12 В,

Подсветка выключена, 105ма
DMG10600T070_01WTC:VCC = 12 В, максимальная подсветка, 108ма

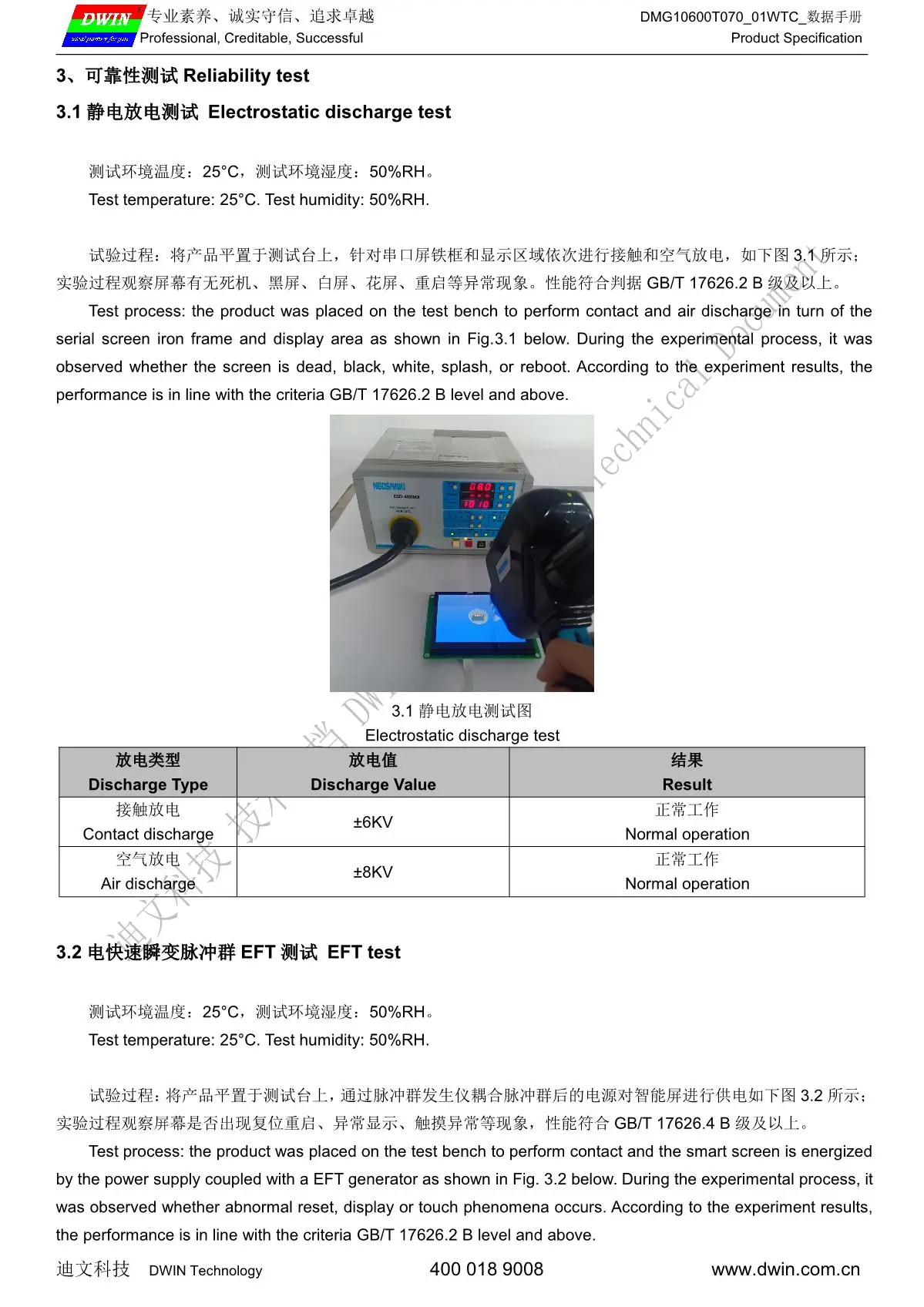

Проверка надежности

Рабочая температура

-20 ~ 70 ℃

Температура хранения

-30 ℃ ~ 80 ℃

Рабочая влажность

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

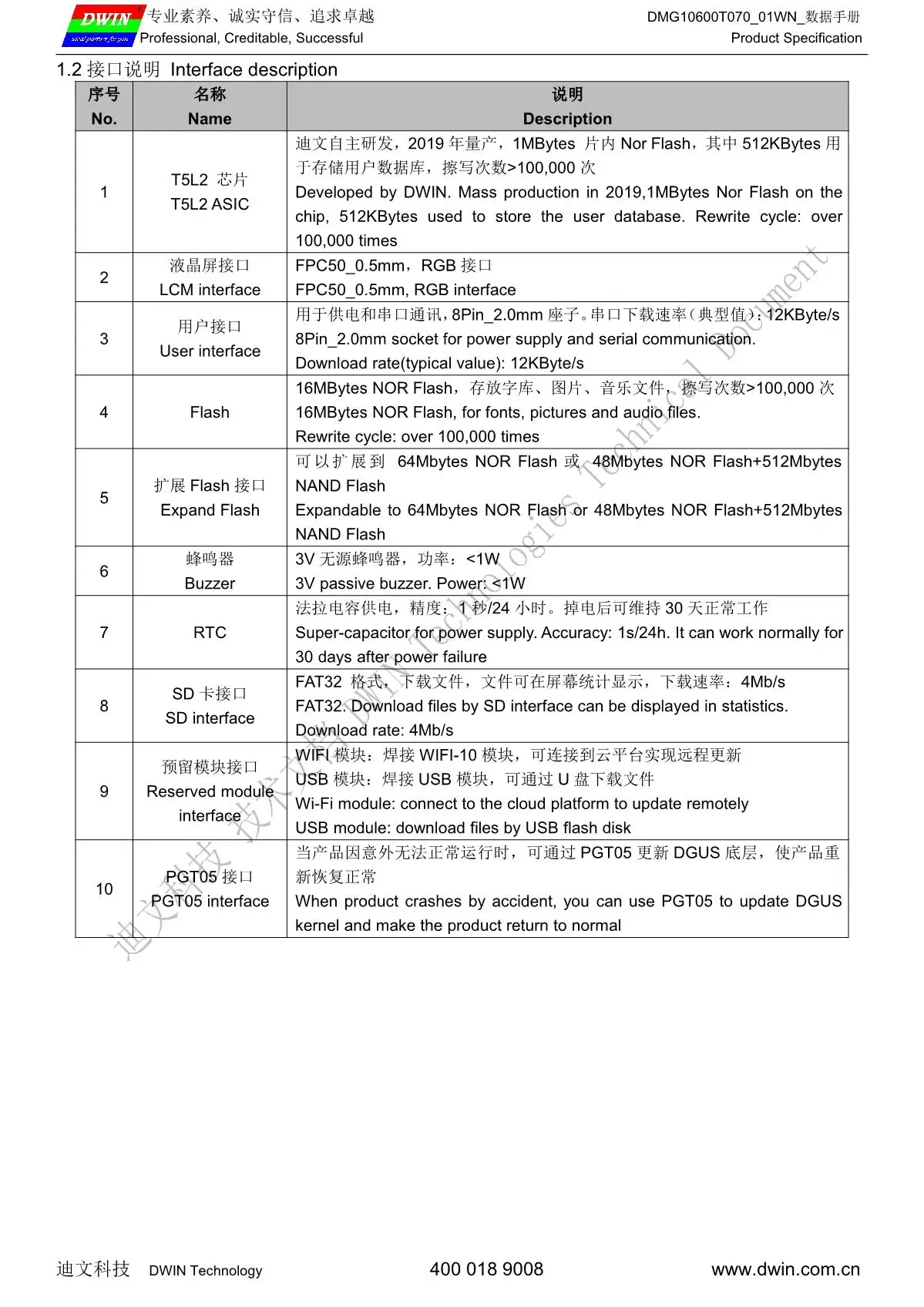

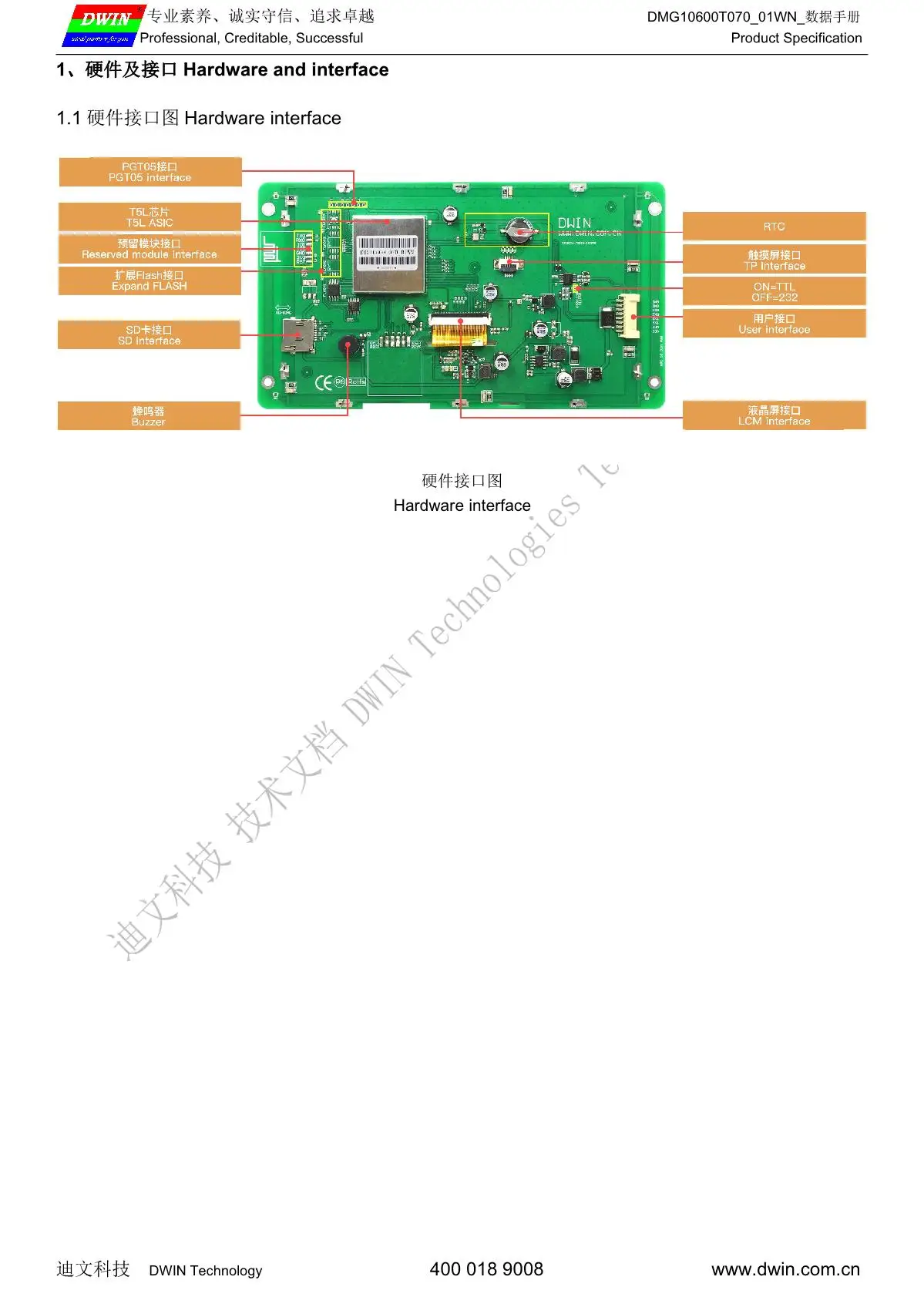

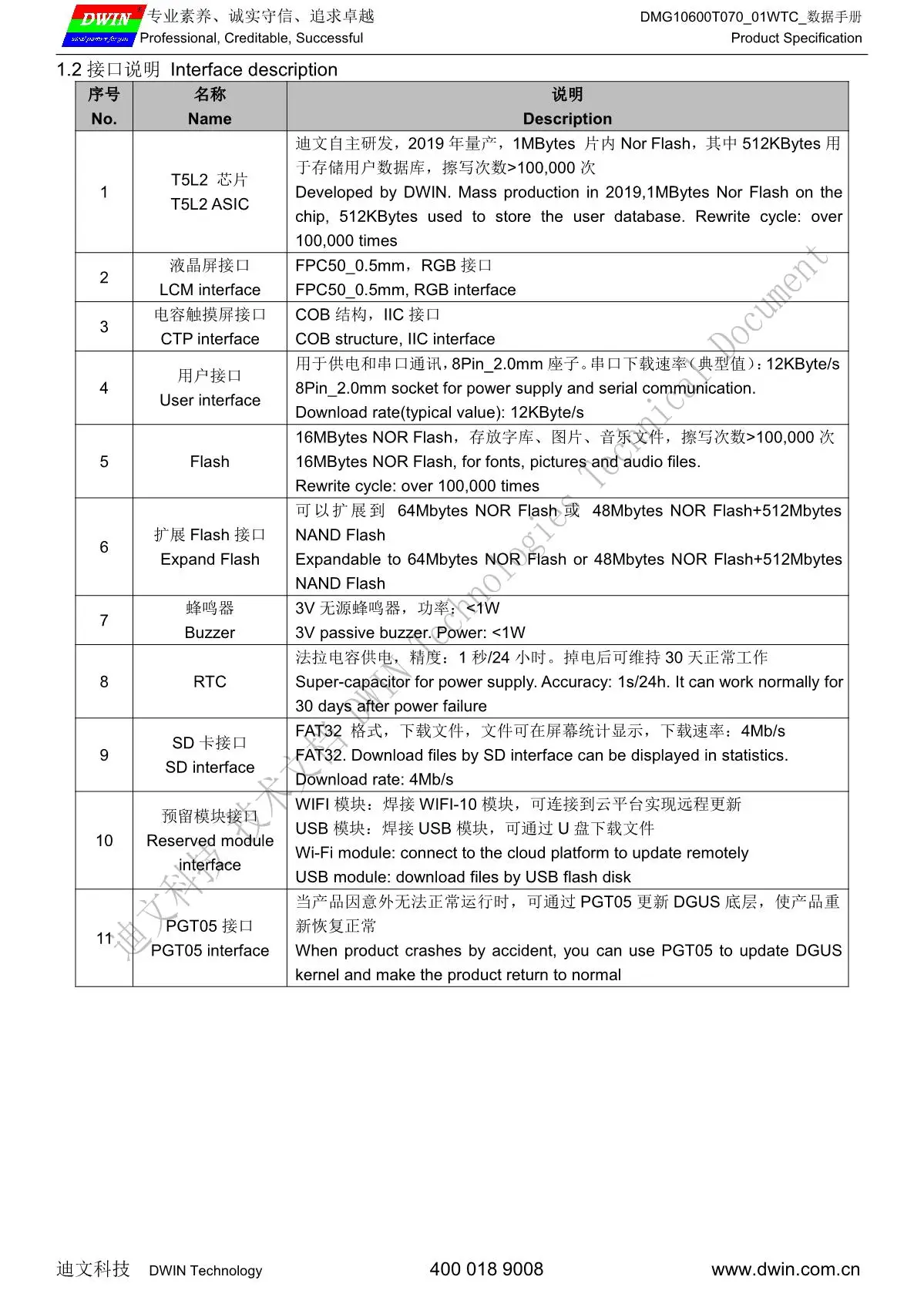

Интерфейс

Интерфейс LCM

Fpc50_0.5мм, RGB интерфейс

Интерфейс CTP

Структура COB, интерфейс IIC

Интерфейс RTP

Интерфейс 4pin_1.0мм

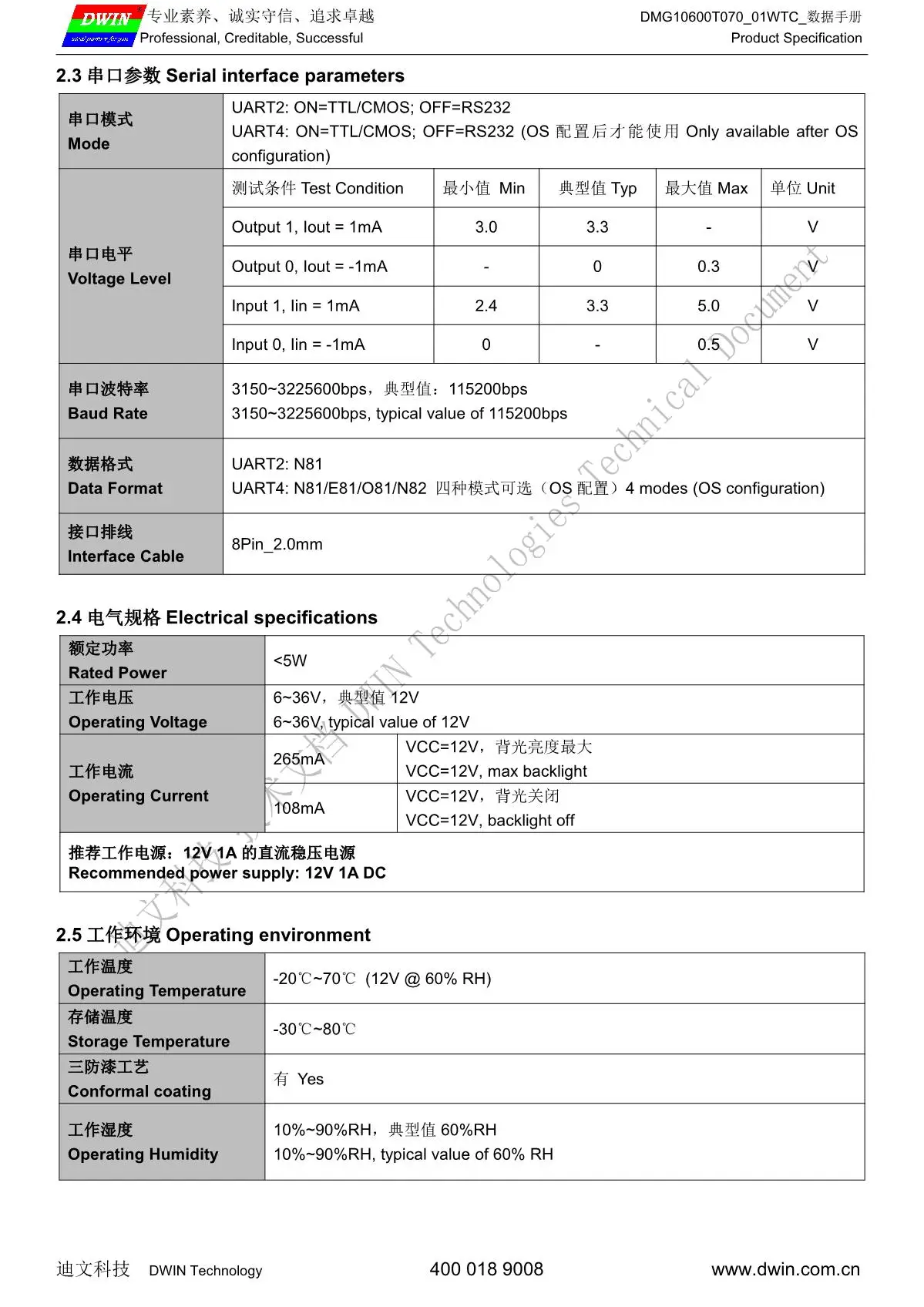

Скорость передачи данных

3150 ~ 3225600bps, типичное значение 115200bps

Выходное напряжение

Выход 1,Iout = 1мА; 3,0 ~ 3,3 В

Выход 0,Iout =-1мА; 0 ~ 0,3 в

Входное напряжение
(RXD)

Вход 1,Iin = 1мА; 2,4 ~ 5,0 в

Вход 0,Iin =-1мА; 0 ~ 0,5 В

Пользовательский интерфейс

8pin_2.0мм разъем для источника питания и последовательной связи.

Скорость загрузки (типичное значение): 12KByte/s
UART2: ON = TTL/CMOS; OFF = RS232
UART4: ON = TTL/CMOS; OFF = RS232

(Доступно только после конфигурации ОС)

Расширение вспышки

Возможность расширения до 64 мегабайт или вспышки или 48 мегабайт

NOR Flash + 512 мегабайт NAND Flash

Зуммер

Бортовой зуммер. Мощность: 2 Вт

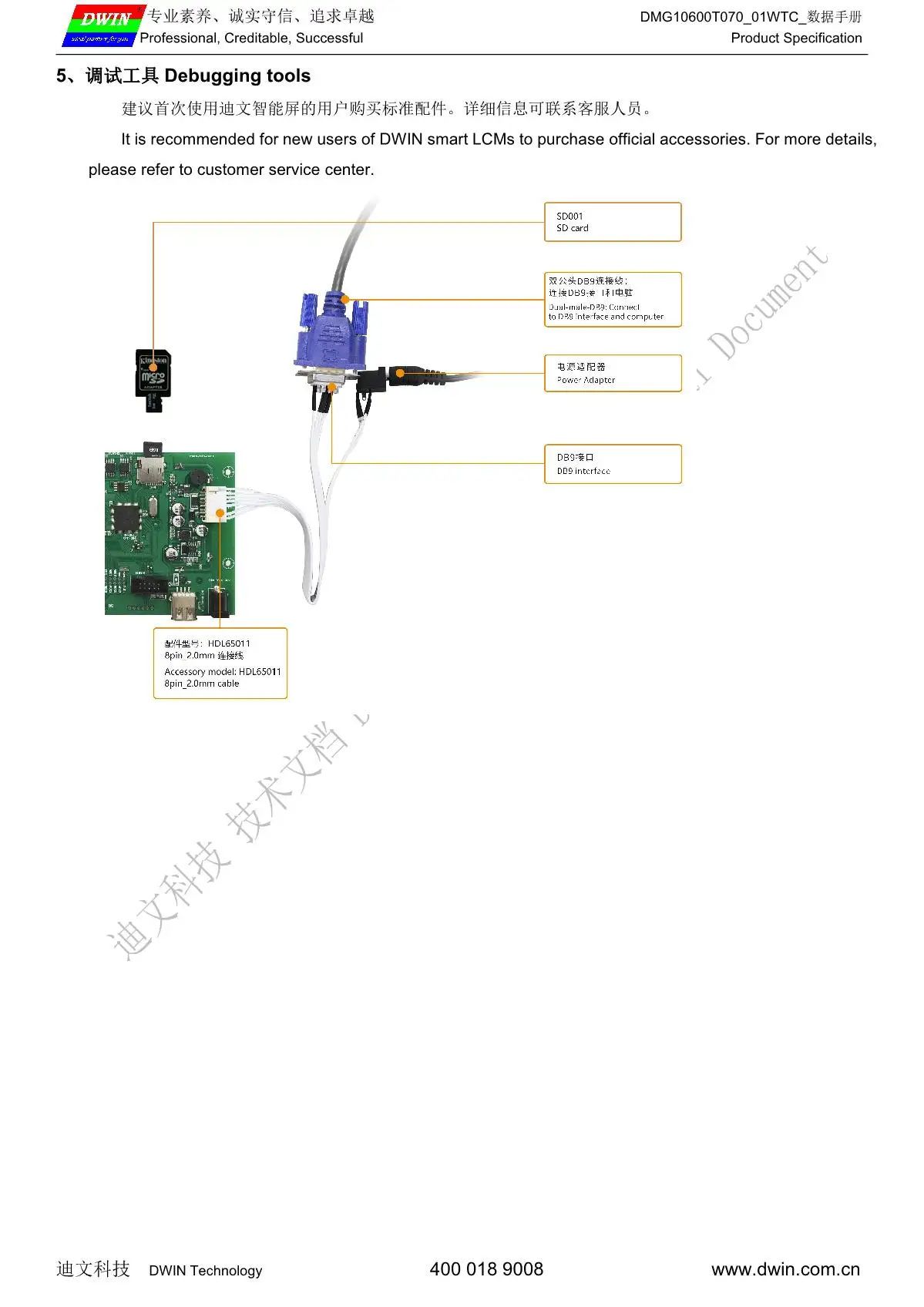

Интерфейс SD

FAT32. Файлы для загрузки с помощью sd-интерфейса могут отображаться в статистическом режиме. Скорость загрузки: 4 МБ/с.

Запасной модуль
Интерфейс

WiFi модуль: подключение к облачной платформе для удаленного обновления usb-модуля: Загрузка файлов с помощью USB флэш-диска

Интерфейс PGT05

Когда продукт разбился случайно, вы можете использовать PGT05, чтобы обновить ядро DGUSkernel и сделать возврат продукта нормальным

Периферийное устройство

DMG10600T070_01WN

Зуммер, RTC

DMG10600T070_01WTR

Резистивный сенсорный экран, зуммер, RTC

DMG10600T070_01WTC

Емкостный сенсорный экран, зуммер, RTC
