Изолированный входной и 8-выходной рельсовый модуль din35 c45 Релейный Модуль uart rs485

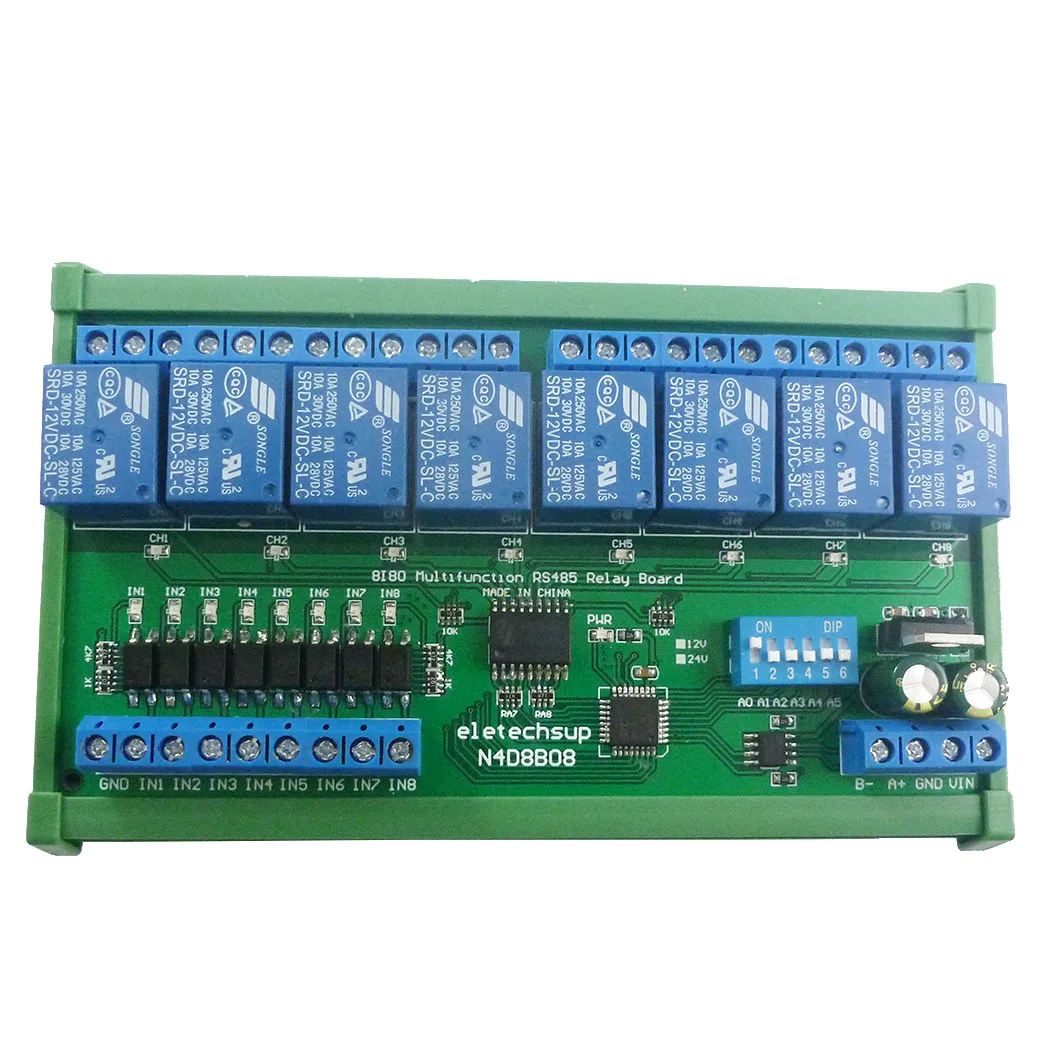

Название продукта: DC 12V 24V 8 изолированный вход и 8 Выход DIN35 C45 рельсовая коробка UART RS485 релейный модуль Modbus RTU модуль управления



Посылка:
1 шт. 12 В постоянного тока/24 В 8 входов и 8 выходов RS485 релейный модуль

Описание:
1: 12 В постоянного тока (12 В версия), 24 В постоянного тока (24 В версия)



2: ток в режиме ожидания (все реле закрыты) 13ма, 1 релейный открытый 41ма, 2 реле открытые 69ма, 3 реле открытые 95ма, 4 реле открытые 122ма, 5 реле открытые 149ма, 6 реле открытые 174MA, 7 реле открытые 198MA,8 реле открытые 225MA

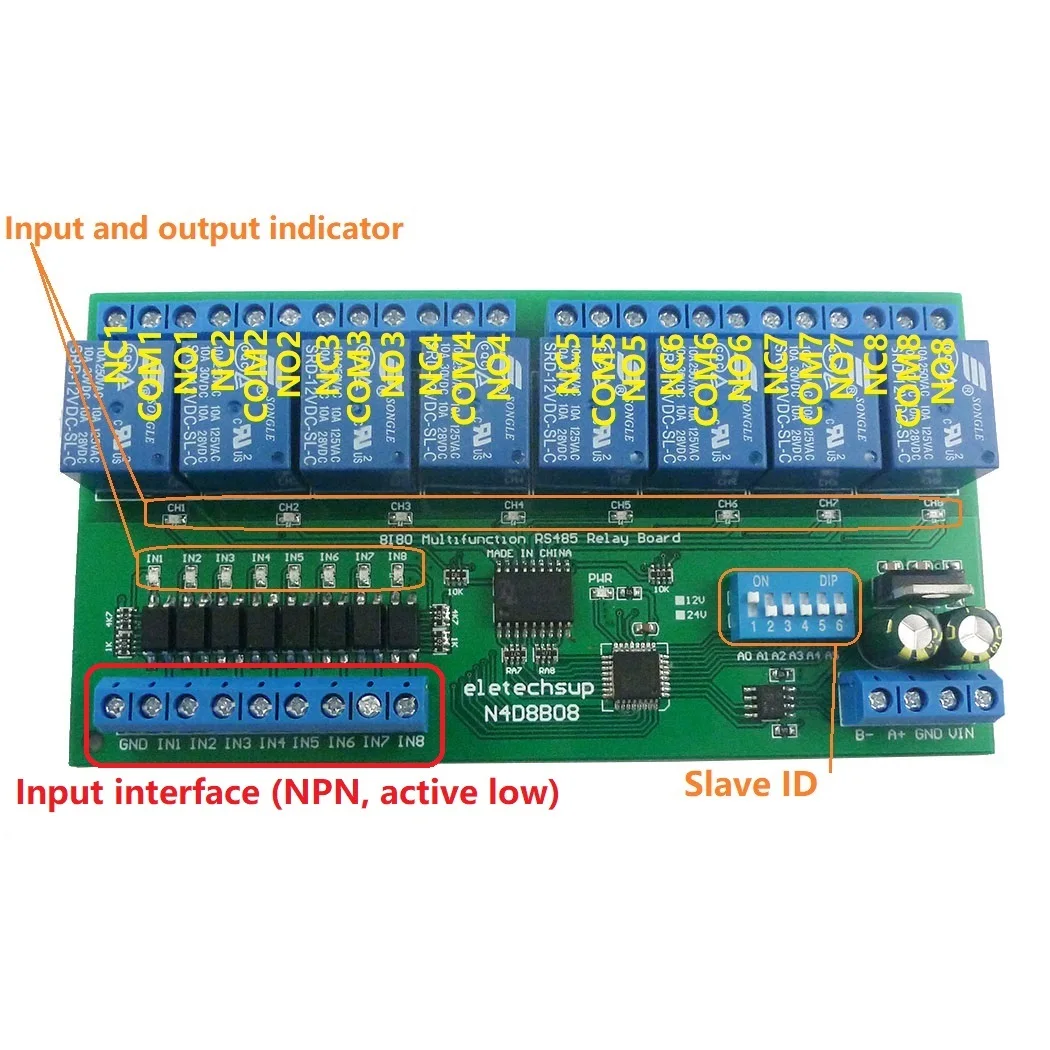

3 8 фотоэлектрических изоляционных входных портов (низкий уровень активности NPN), входное и выходное отношение может быть установлено к связанному (по умолчанию) и не связанному через команды.



4: ''open'''' close'' ''momentar'''' self-locking ''interlock'''' Delay ''6 команд



5: команда MODBUS RTU, поддержка 03 06 16 функционального кода



6: при помощи команды "delay" максимальная задержка составляет 255 секунд;



7 команд MODBUS можно сделать последовательный гипертерминал (серийный помощник) или «MODBUS Poll'' вход;

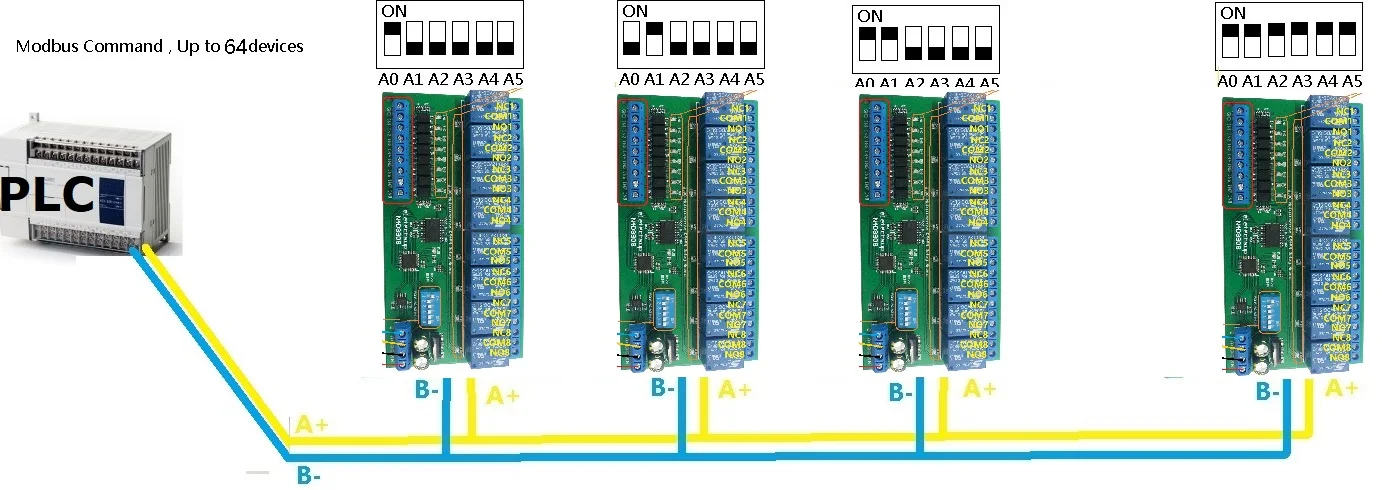

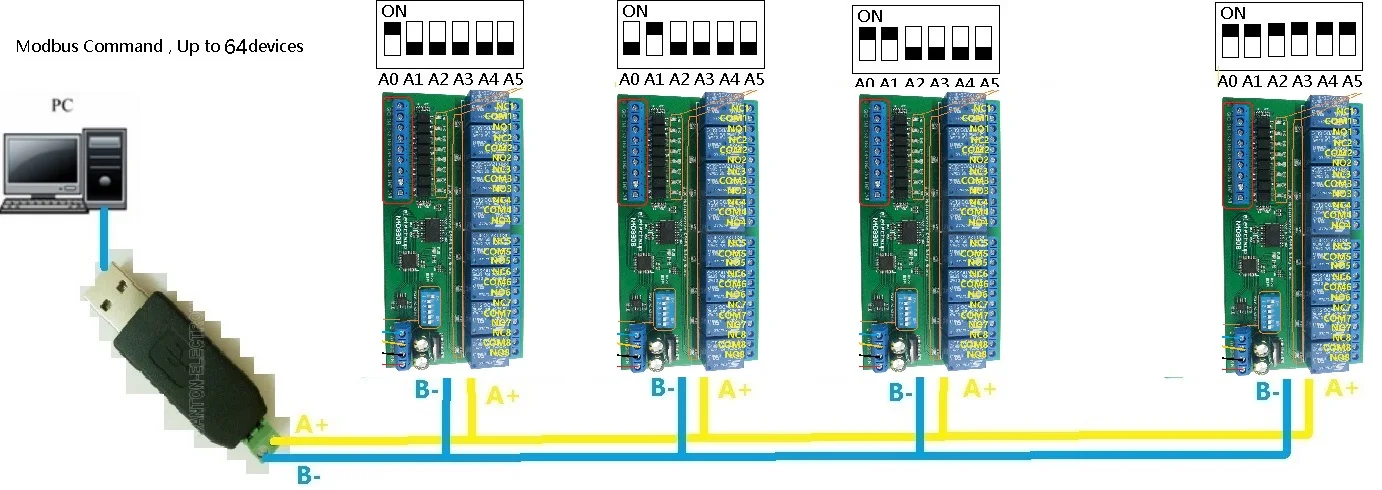

8 в режиме команды MODBUS, он может поддерживать до 64 устройств параллельно



9 скорость передачи данных по умолчанию составляет 9600BPS. Скорость передачи данных может быть выбрана с помощью перемычек: 2400 4800 9600 19200BPS

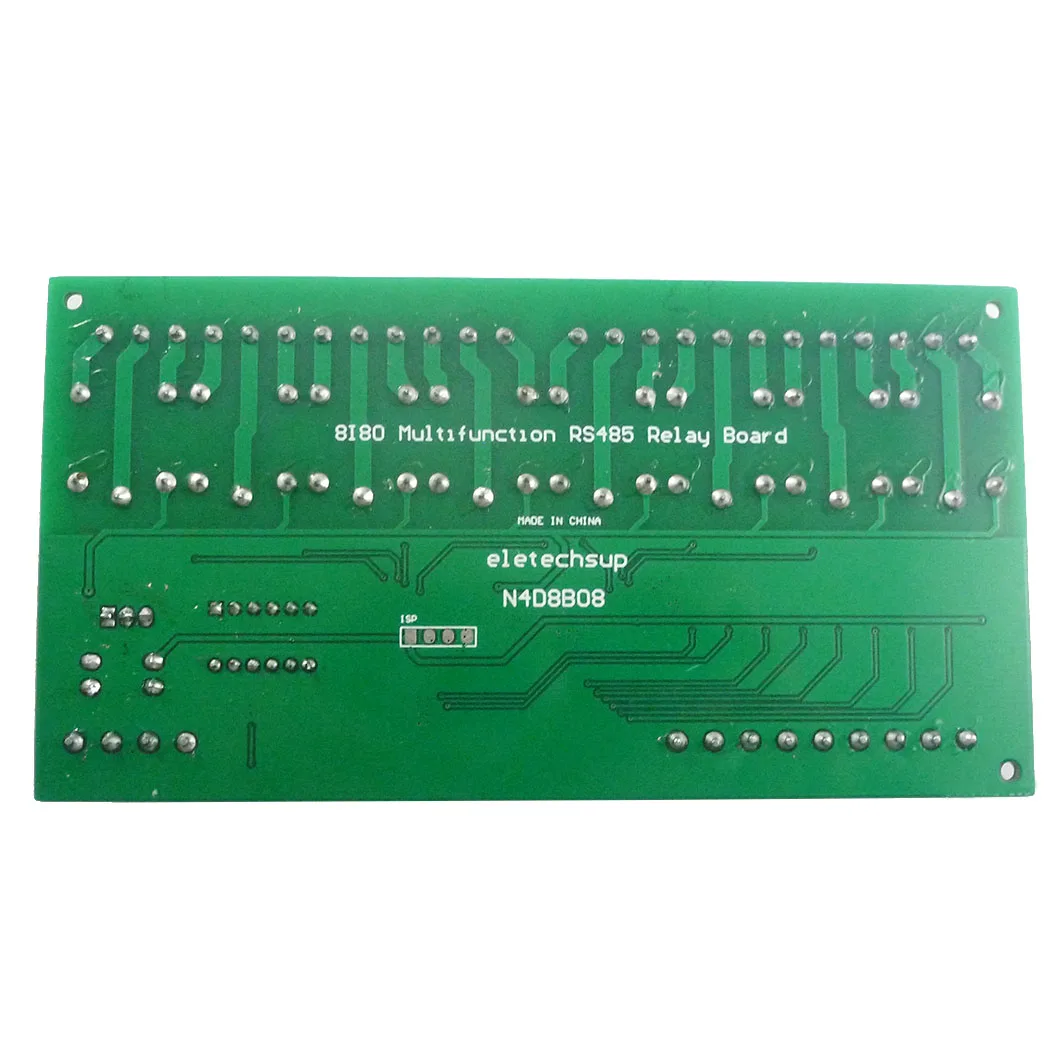

10 Размер: 136*72*20 мм (только печатная плата);140*88*42 мм (с din-рейкой)

11 Вес: 134 г (только печатная плата);223 г (с din-рейкой)



12 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC




Для получения дополнительной информации, пожалуйста, свяжитесь со мной

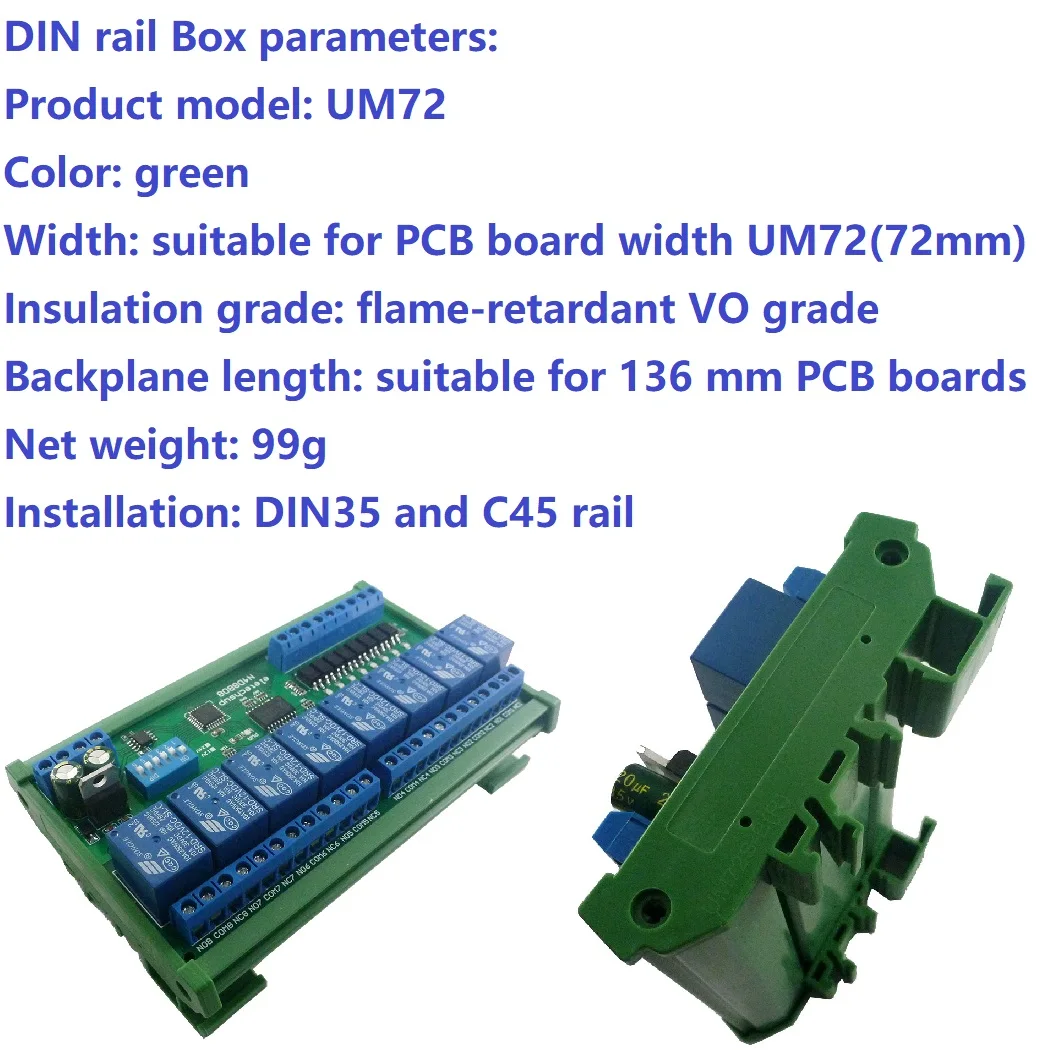

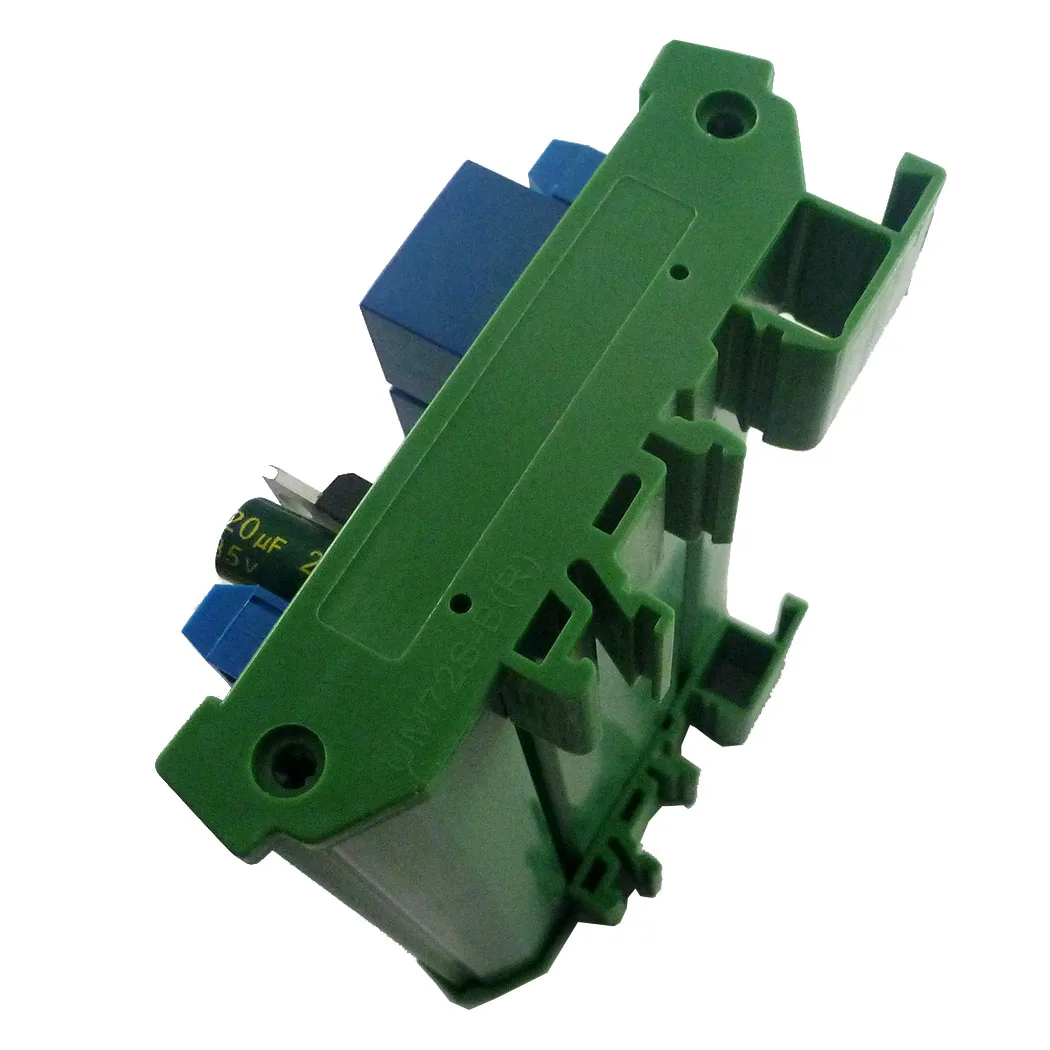

Din-рейка параметры коробки:
Модель продукта: UM72
Цвет: зеленый
Ширина: подходит для ширины печатной платы UM72(72 мм)
Класс изоляции: огнестойкий класс VO
Длина задней панели: подходит для печатных плат 136 мм
Вес нетто: 99 г
Установка: DIN35 и C45 rail


Применение
Плата расширения PLC IO
Умный дом, домашняя Автоматизация, умный дом;
PTZ CCTV камера
Мониторинг безопасности
Система идентификации;
Двигатель FW & BW
Автоматическое управление занавеской

Типичные приложения:




1 переключатель циферблата (рабочий адрес) недействителен и может управлять только одним модулем одновременно.

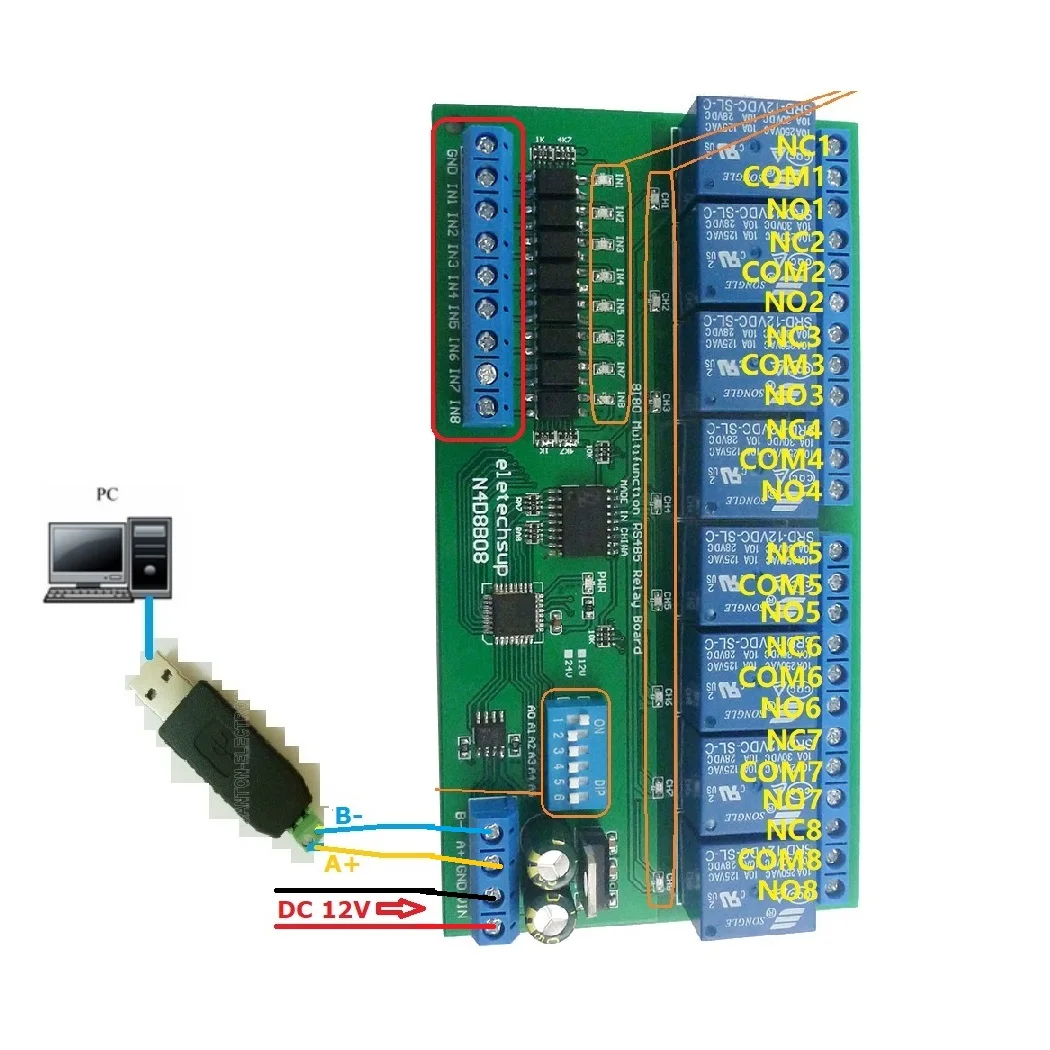

Режим команды MODBUS RTU (HEX), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программное обеспечение Modbus Poll (программное обеспечение автоматически добавит CRC), PLC или MCU контроль процесса

Схема проводки:

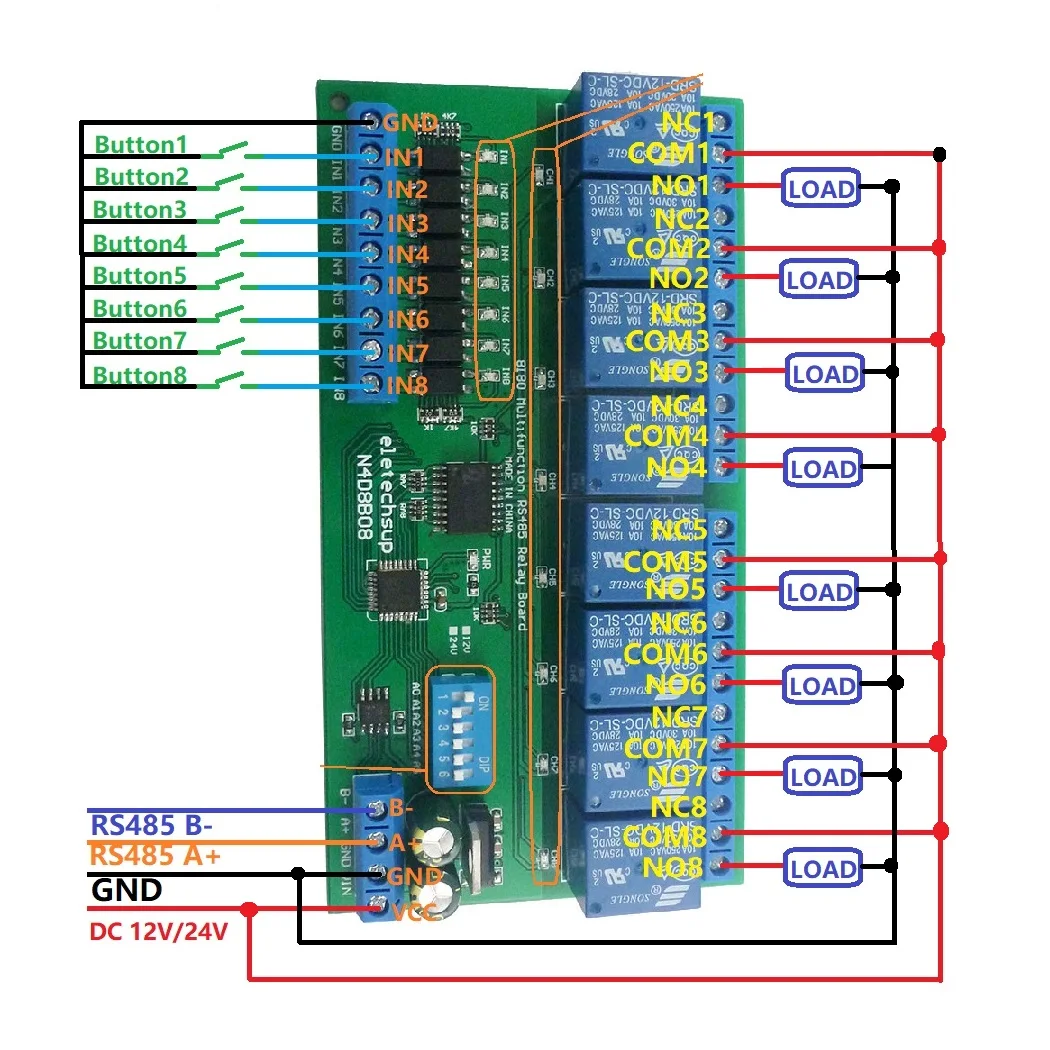

1 DC 12V/24 схема управления, схема проводки ниже. ''LOAD'' может быть камера, светодиодный свет, вентиляторы, двигатели и другие DC 12V/24V оборудование

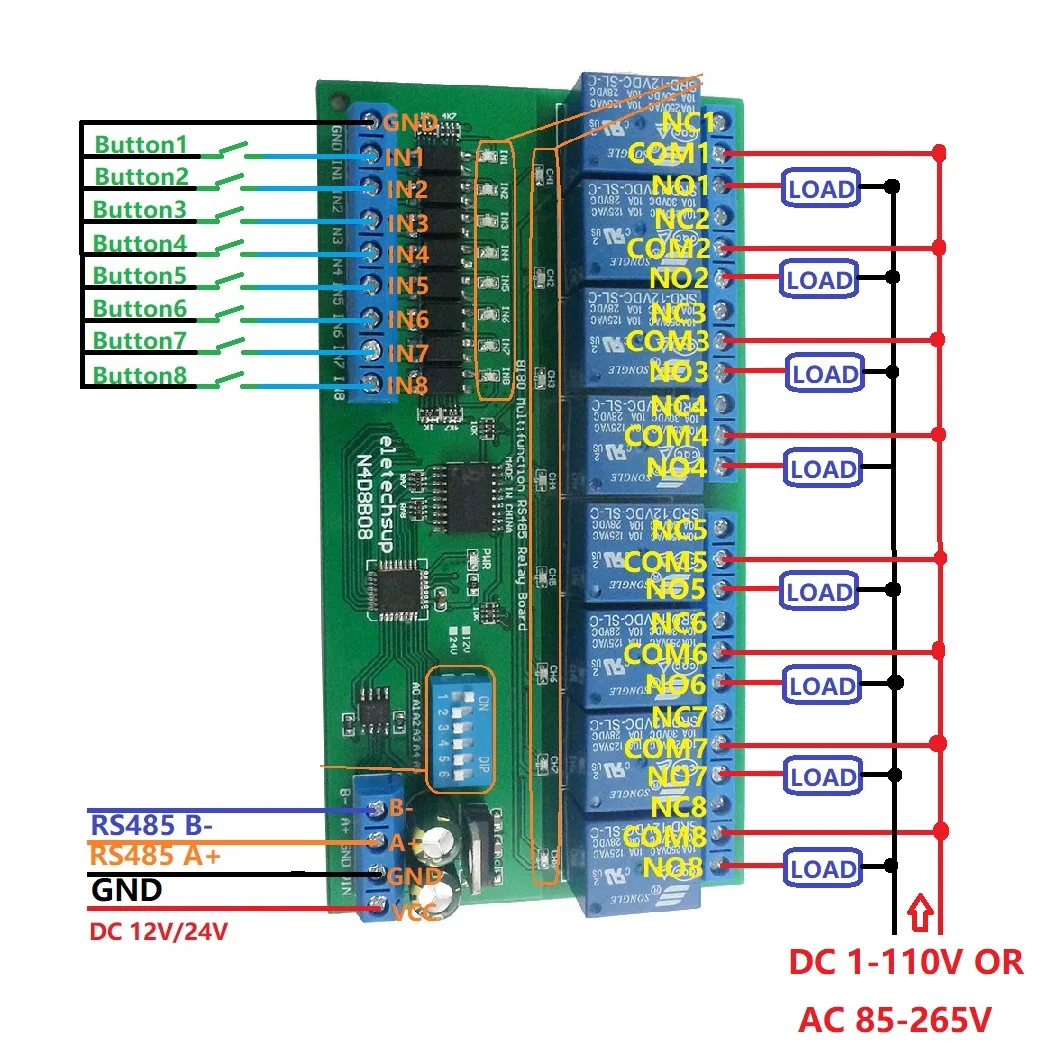

2 контрольная схема постоянного тока 1-110 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка постоянного тока 12 В/24 В, нужен другой источник питания постоянного тока 12 В/24 В). "Загрузка" может быть светодиодный светильник, вентиляторы, двигатели, люминесцентные лампы, солнечные водонагреватели и другие DC AC оборудование
Тестовое программное обеспечение (мы предлагаем демонстрационное видео):
Серийный гипертерминал:

Modbus Poll
