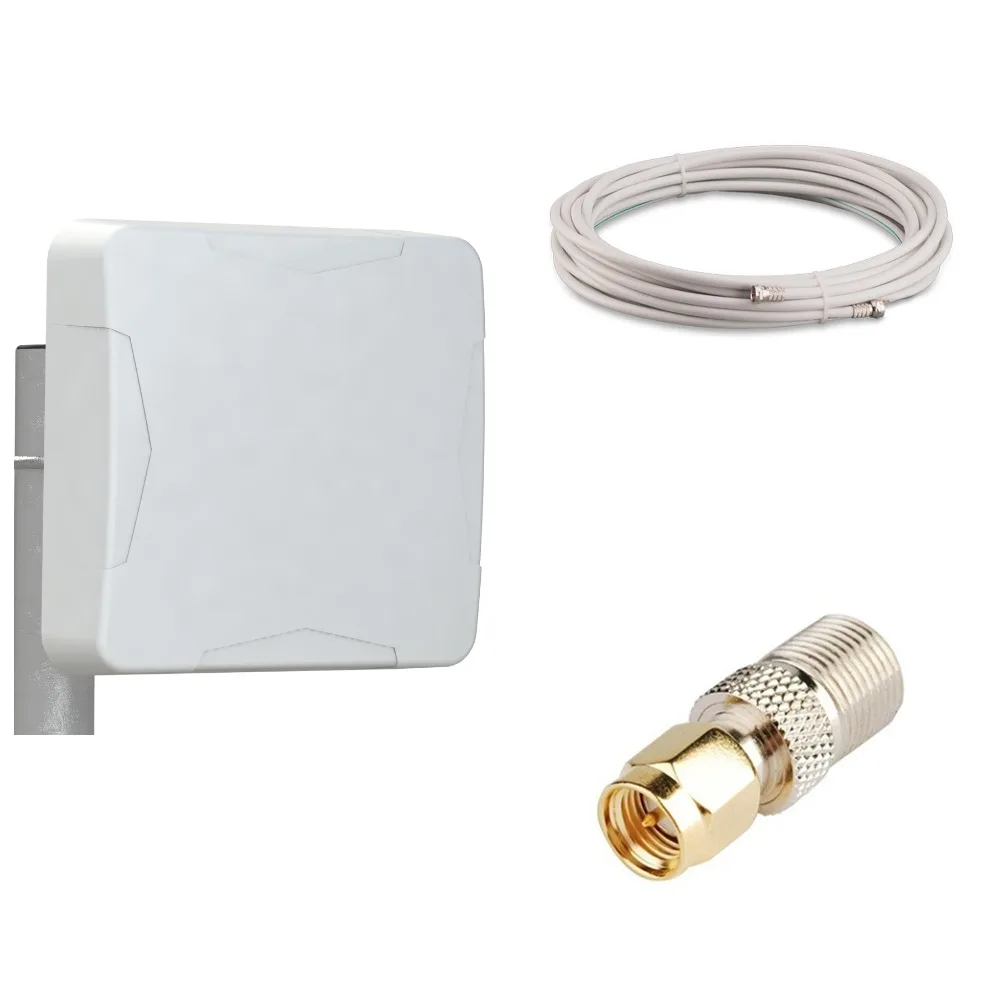

Широкополосная антенна Антэкс Nitsa-5F GSM/3G/4G 900-2600 МГц 9-14 дБ 75 Ом (F) для связи и

Широкополосная антенна Антэкс Nitsa-5F GSM/3G/4G 900-2600 МГц 9-14 дБ 75 Ом (F) для связи и

NITSA-5F - одна из самых универсальных, по диапазону рабочих частот (800-2700 МГц), антенн российского разработчика и производителя НПП Антэкс.

Эффективная универсальная выносная антенна NITSA-5F предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов:

2G(EDGE, GPRS на частотах GSM900, GSM1800)

3G (UMTS2100, UMTS900)

4G (WIMAX,LTE800, LTE1800, LTE2600)

WI-FI (IEEE 802.11b, g, n)

Рекомендуется к использованию на расстояниях до 10 км от базовой станции.

Для подключения антенны к модему, роутеру или репитеру используется ТВ кабель RG6 75 Ом.

Рекомендуется использовать кабель с медной центральной жилой и медной или покрытой медью оплеткой (экран) высокой плотности для минимизации потерь качества сигнала в кабеле снижения. Например, кабель SAT-703 или SAT-752.

Соединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства:

Универсальная антенна с широкой диаграммой направленности и работающая во всех скоростных стандартах.

Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.

Антенна имеют высокий коэффициент усиления, низкий КСВ в широкой полосе частот.

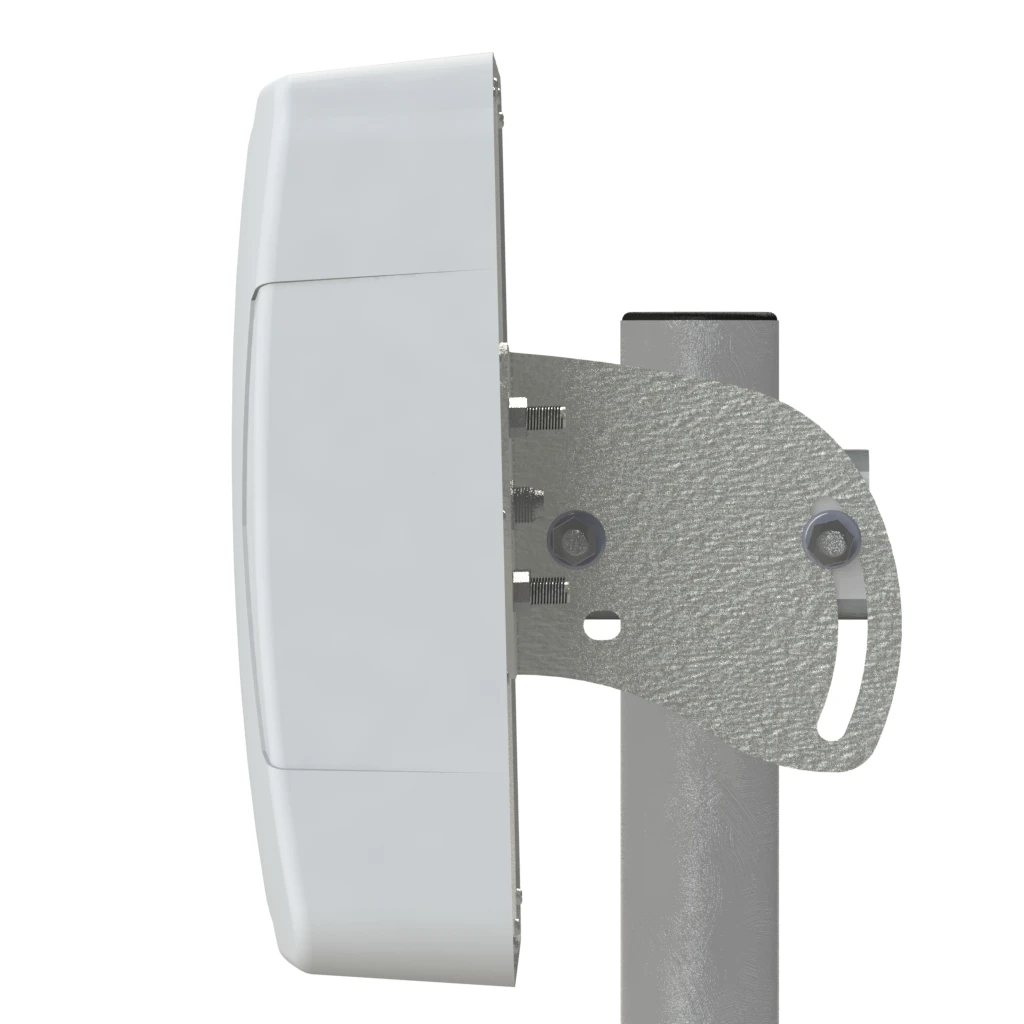

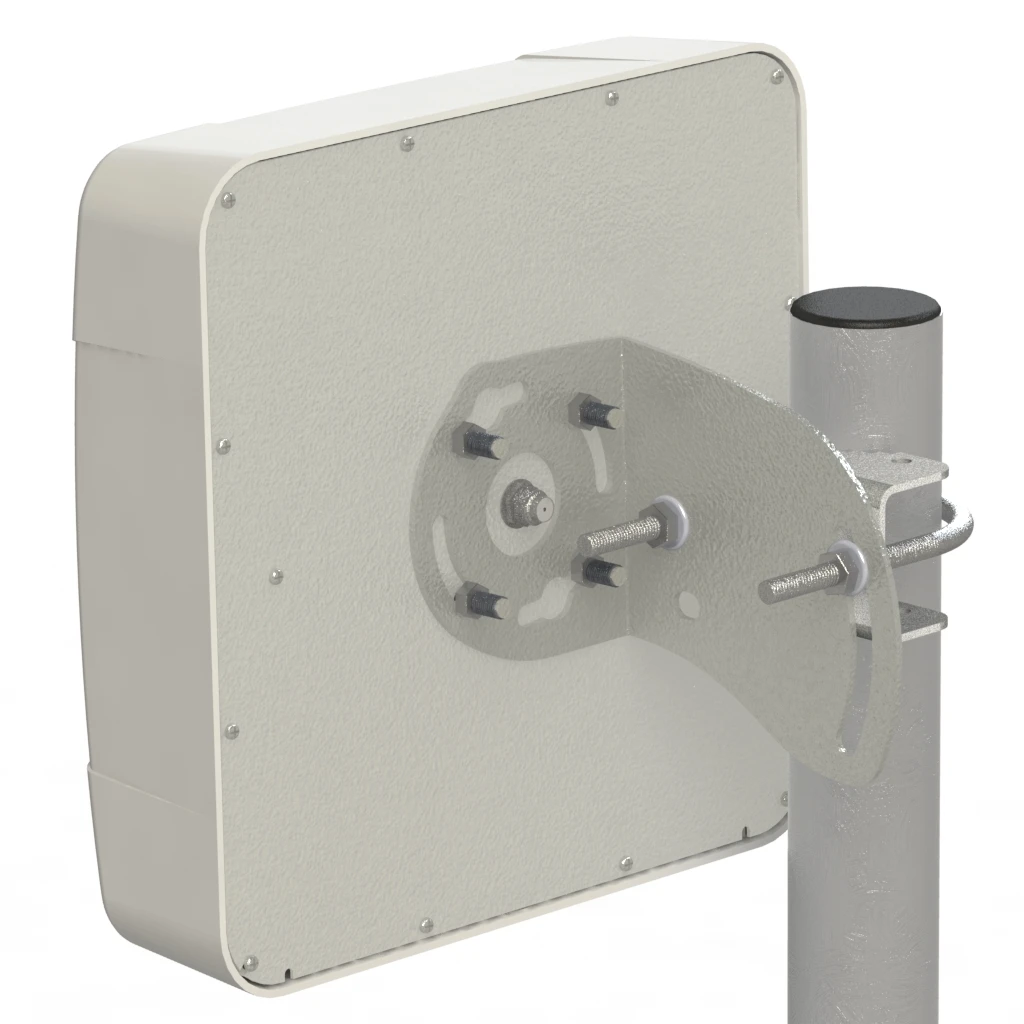

Крепление антенны NITSA-5F позволяет изменять угол места, азимут и наклон поляризации.

Комплект поставки антенны:

Антенна NITSA-5F

Комплект металлического крепления для установки на мачту

Инструкция по установке

Упаковка из микрогофрокартона или полиэтилена

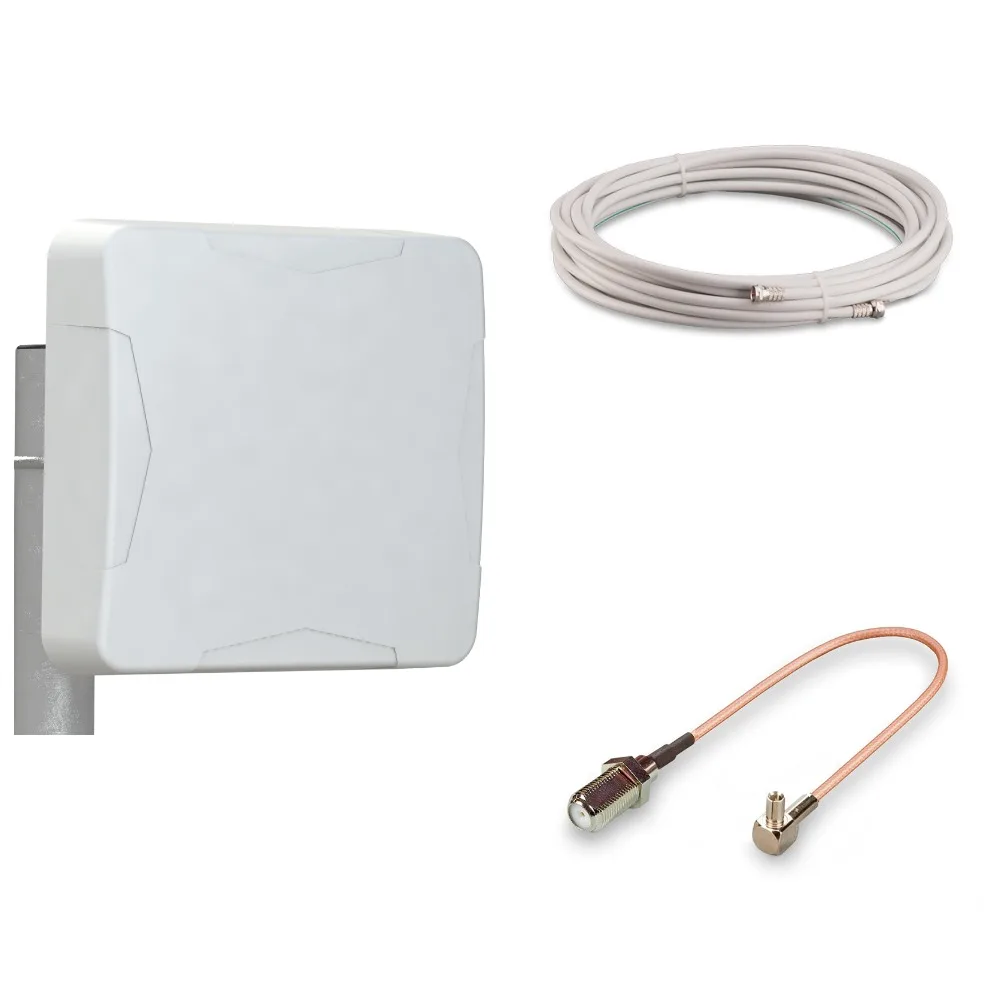

Варианты комплектации заказа:

- Только антенна Nitsa-5F

- Антенна Nitsa-5F + кабельная сборка RG-6 5 метров SAT-703 или SAT-752

- Антенна Nitsa-5F + кабельная сборка RG-6 10 метров SAT-703 или SAT-752

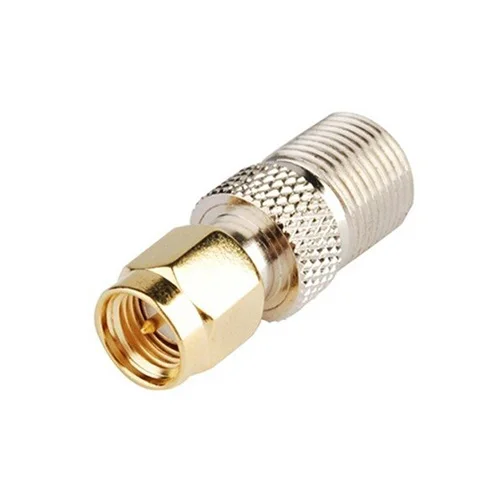

- Антенна Nitsa-5F + кабельная сборка RG-6 10 метров SAT-703 или SAT-752 + переходник SMA-male-F-female

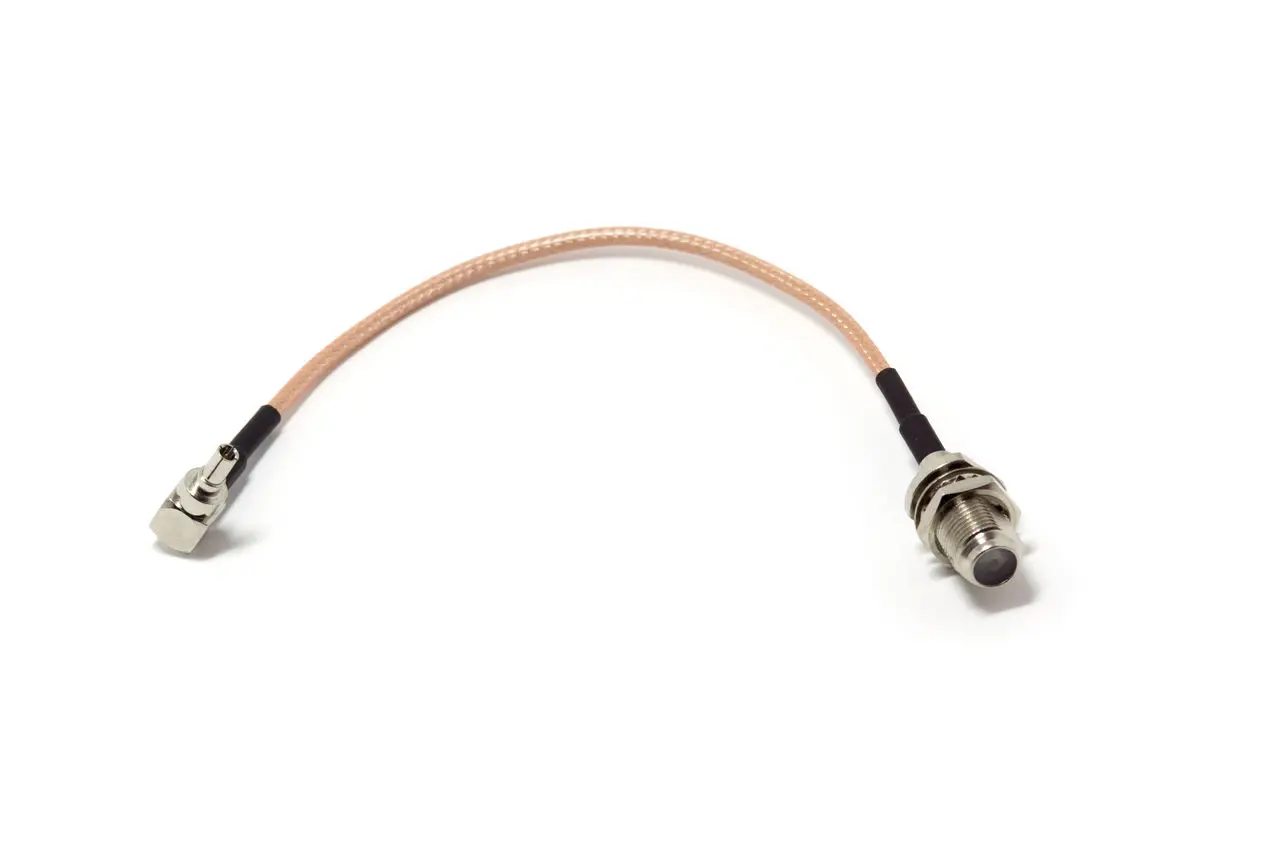

- Антенна Nitsa-5F + кабельная сборка RG-6 10 метров SAT-703 или SAT-752 + пигтейл (переходник) CRC9-F-female

- Антенна Nitsa-5F + кабельная сборка RG-6 10 метров SAT-703 или SAT-752 + пигтейл (переходник) TS9-F-female

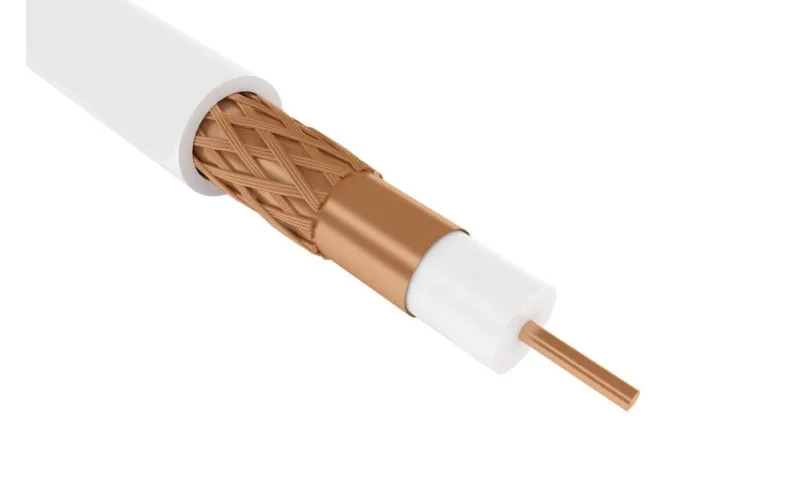

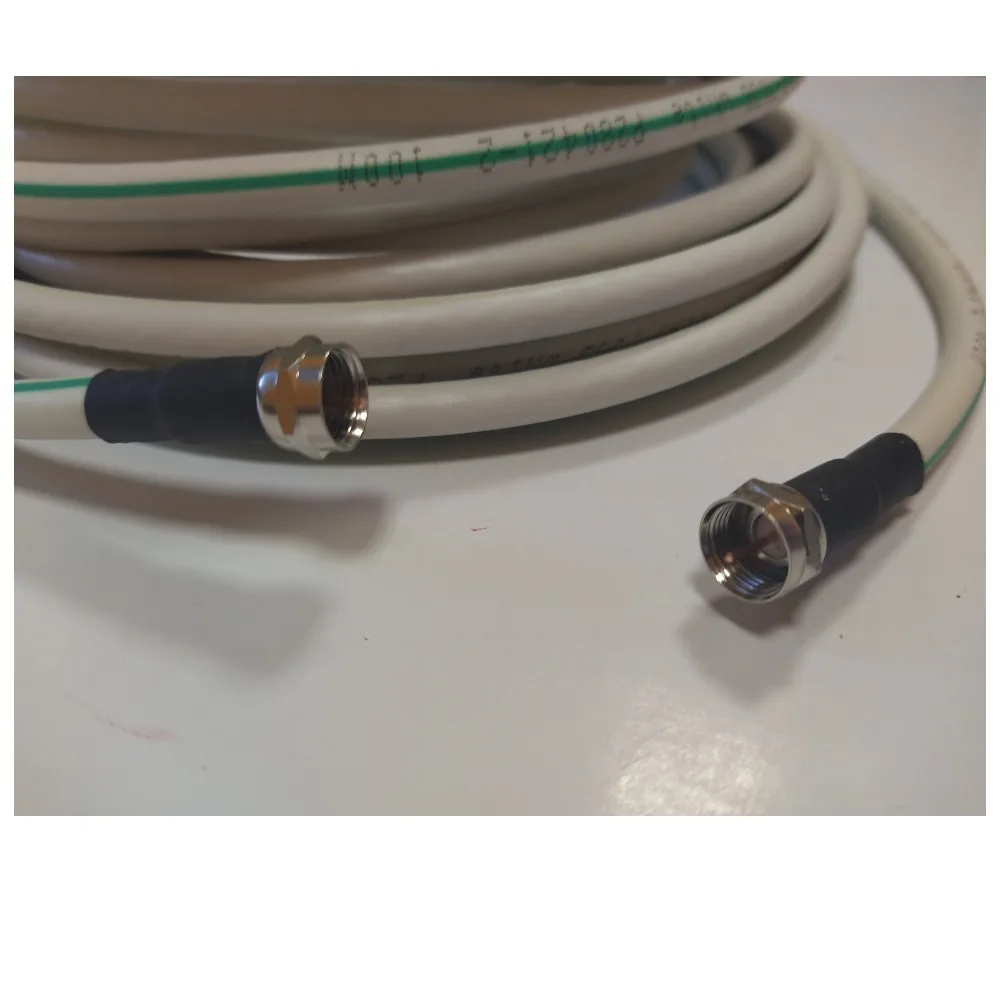

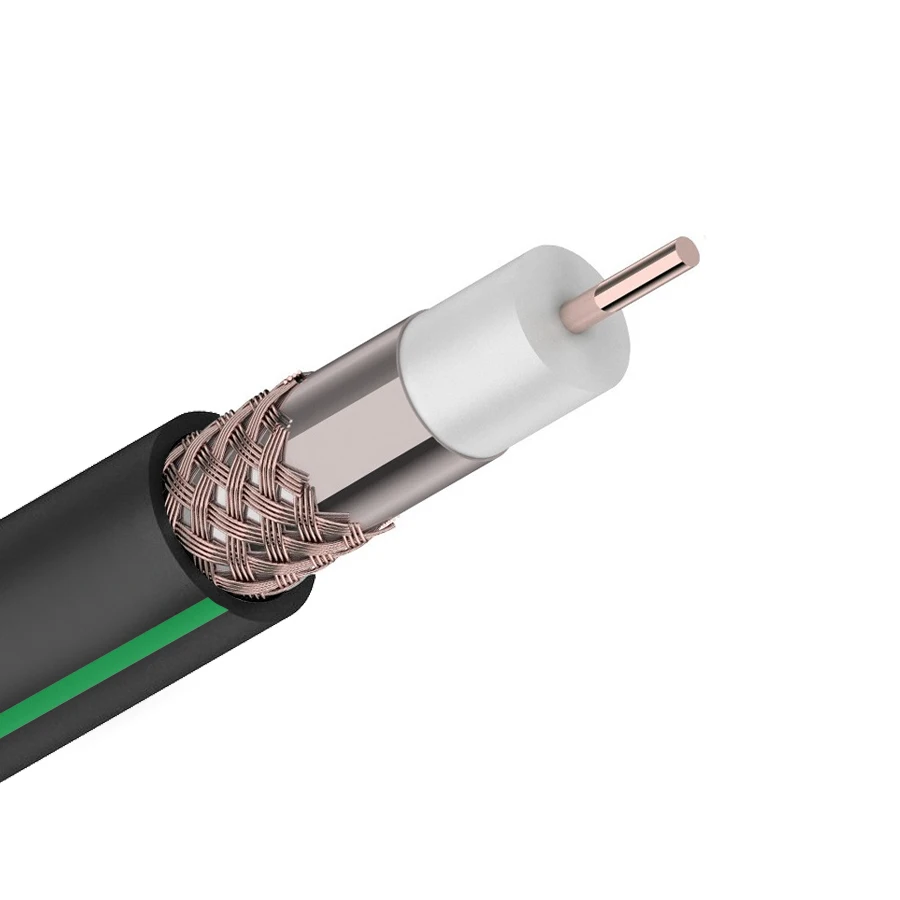

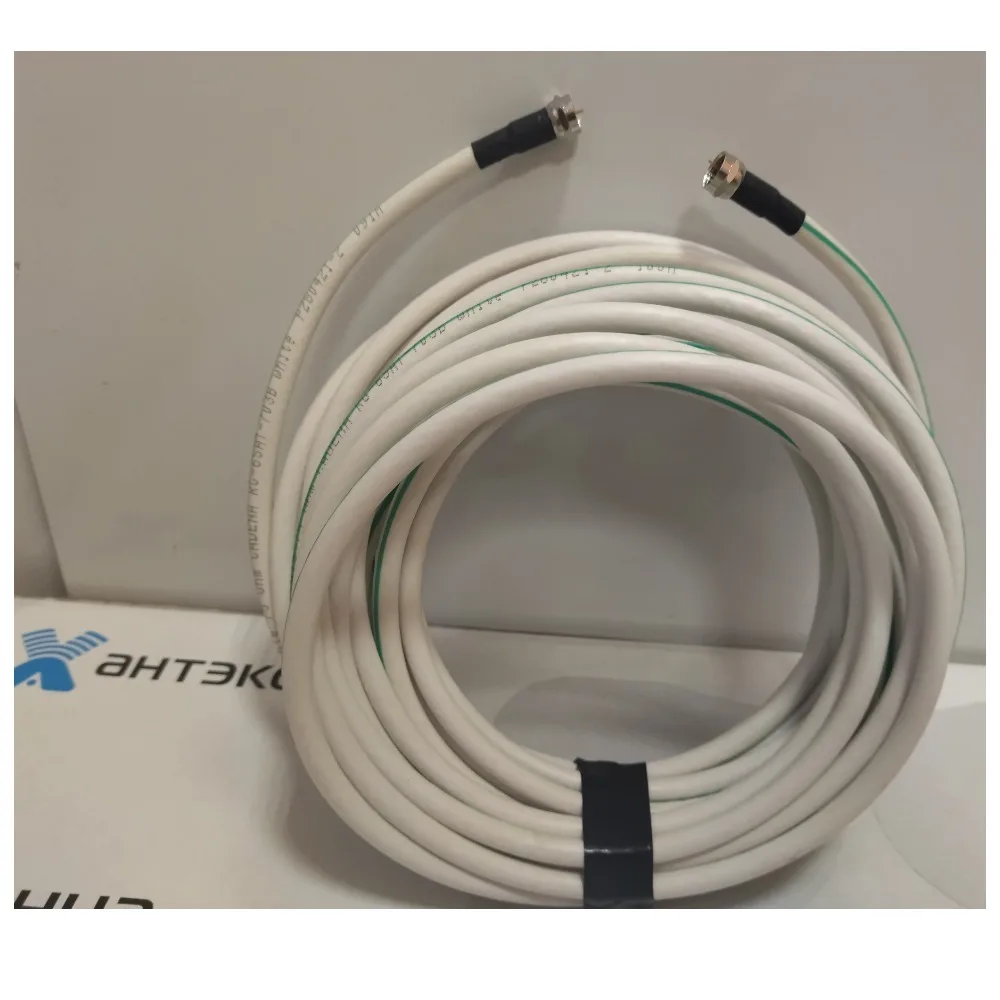

Кабельная сборка выполняется из высококачественного кабеля RG-6 SAT-703 или SAT-752 с низкими показателями затухания сигнала (медная центральная жила и оплетка (экран) высокой плотности с медным покрытием).

F-разъемы (Cu) изолированы термоусадочной трубкой.

Цвет кабеля может быть белым или черным

Подключение к модему:

Для подключения данной антенны к современному 4G модему/роутеру необходим адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера

Тип адаптера

Кабельная сборка

Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s

TS-9/F-female

F-male/F-male

E3372, E3276 (М150-1),   E3272

CRC-9/F-female

F-male/F-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G,Sierra Wireless MC7455

U.Fl / F-female

F-male/F-male

Sierra Wireless AirPrime® EM7455

MHF-4 / F-female

F-male/F-male

LU-150/156

MS-156 / F-female

F-male/F-male

Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400

SMA-male / F-female

F-male/F-male

Электрические характеристики

Рабочий диапазон частот, МГц

790÷960/1700÷2700

Усиление, dBi

9.0÷9.5/10.0÷14.5

Ширина ДН в Н-плоскости, град

69/36÷69

Ширина ДН в Е-плоскости

, град

65/37÷53

Отношение вперед/назад, дБ

не менее 18

Уровень боковых лепестков, дБ

не более -13

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот, не более

1,6

Допустимая мощность, Вт

10

Поляризация

вертикальная/горизонтальная/наклонная

Механические характеристики

Масса с креплением, г

1120

Габаритные размеры, м

0,2х0,2х0,08

Разъем

 F-female

Материал излучателя

оцинкованная сталь

Материал защитной коробки

Поликарбонат
