GT-24 беспроводной модуль 2 4G NRF24L01 + PA LNA промышленная цифровая передача 1100 м на

GT-24 беспроводной модуль 2 4G NRF24L01 + PA LNA промышленная цифровая передача 1100 м на

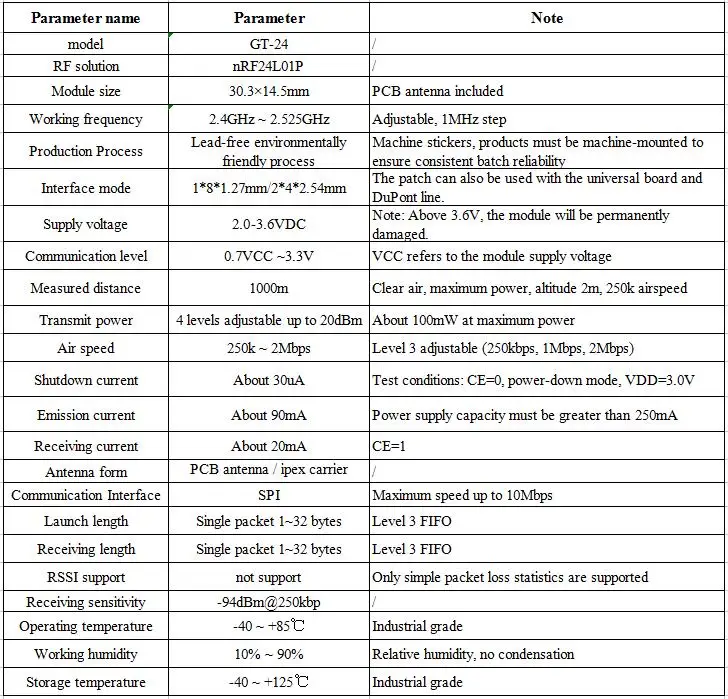

Параметры продукта:

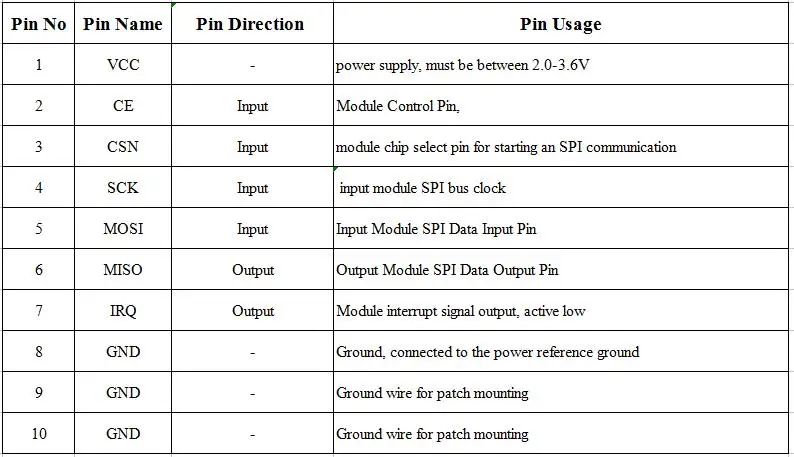

Описание интерфейса:

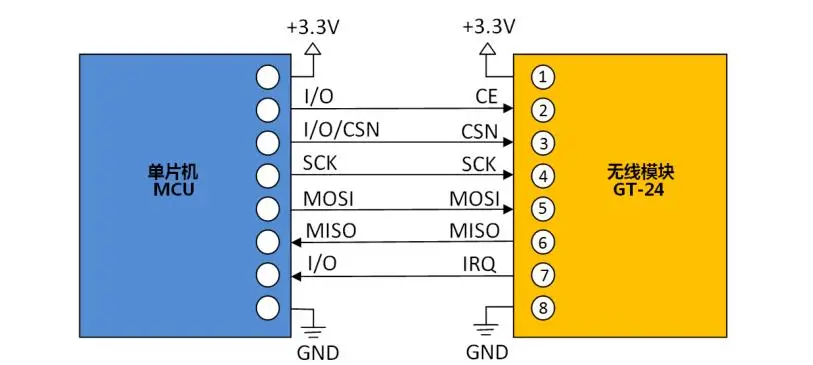

Типичная схема, подключенная к микрокомпьютеру с одним чипом:

Этот модуль является nRF24L01P + PA + LNA, и его метод вождения полностью эквивалентен nRF24L01P. Пользователи могут работать в соответствии с руководством чипа nRF24L01P.

CE pin соединен с LNA enable pin. Когда CE = 1, LNA включен. Когда CE = 0, LNA выключен. Эта операция полностью соответствует режиму передачи и приема nRF24L01. Другими словами, пользователи не должны заботиться о LNA операций вообще.

CE может быть подключен к высокому уровню в течение длительного времени, но модуль должен быть установлен для включения режима отключения питания при записи регистра. Рекомендуется подключить CE к порту IO MCU.

IRQ может быть отключен, и режим запроса SPI может использоваться для получения статуса прерывания. Однако рекомендуется использовать внешнее прерывание от микроконтроллера.

Время работы модуля CE pin может быть таким же высоким, как 10us, указанное в техническом руководстве nRF24L01P, но мы рекомендуем изменить на: Режим SPI до высокого CE, до завершения прерывания передачи, затем удерживайте 1 мс в течение долгого времени, а затем Опустите CE. Целью этого является немедленное переключение в режим приема после отправки GT-24. Если CE = 0, LNA выключен, что будет вредно для чувствительности приема.

Обратите внимание, что заземление хорошее, есть большая площадь мощения, Пульсация источника питания мала, фильтрующий конденсатор должен быть добавлен и как можно ближе к модулю VCC и GND pins.

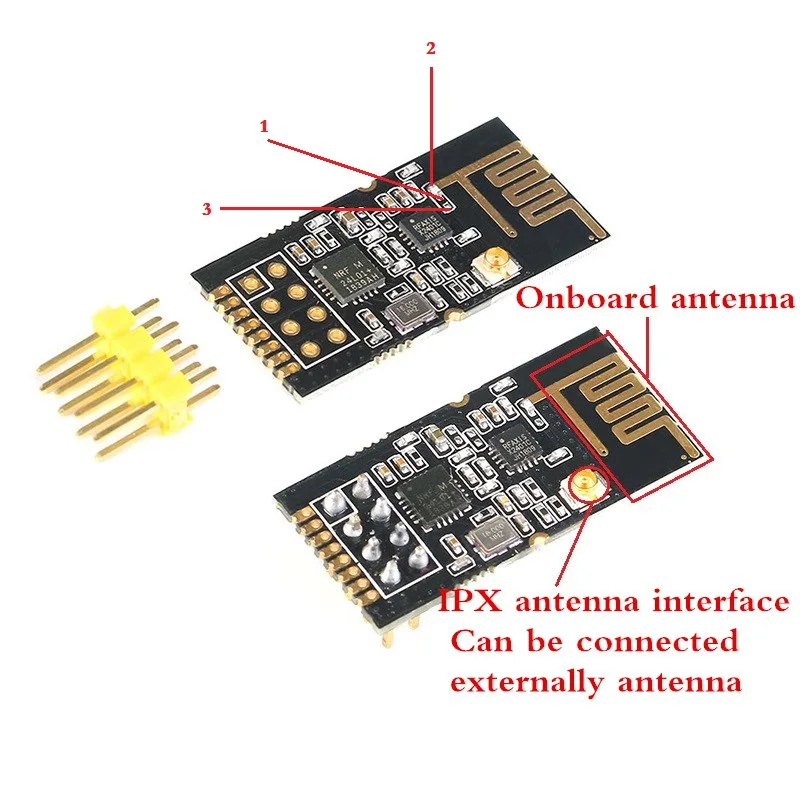

По умолчанию модуль использует бортовую антенну PCB. Индуктор чипа припаивается к 1, 2, как показано на рисунке. Если вам нужно использовать носитель ipx, чтобы вытащить внешнюю антенну, вы можете поместить чип индуктора до 1,3, как показано на рисунке.
