Пожалуйста, внимательно прочитайте руководство по установке перед использованием этого продукта

Меры предосторожности:

1. Для всех процессов разборки и сборки, пожалуйста, используйте соответствующую силу и принять защитные меры, чтобы избежать повреждения оригинальные аксессуары для автомобиля;

2. При установке изображения заднего хода отдельно, пожалуйста, извлеките питание от шнура питания заднего хода декодера, и не допускается подсветка заднего хода;

3. При установке универсального 360 панорамного рекордера, Пожалуйста, подключите 360 панорамную спусковую линию камеры заднего вида к светильник заднего хода и 360 хост-ТРИГГЕРНАЯ линия к линии обнаружения декодера;

4. При установке VGA выделенного 360 панорамного рекордера, нет необходимости подключать любые провода, просто установите видео выход и протокол линейки на 360 интерфейсе.

Метод установки

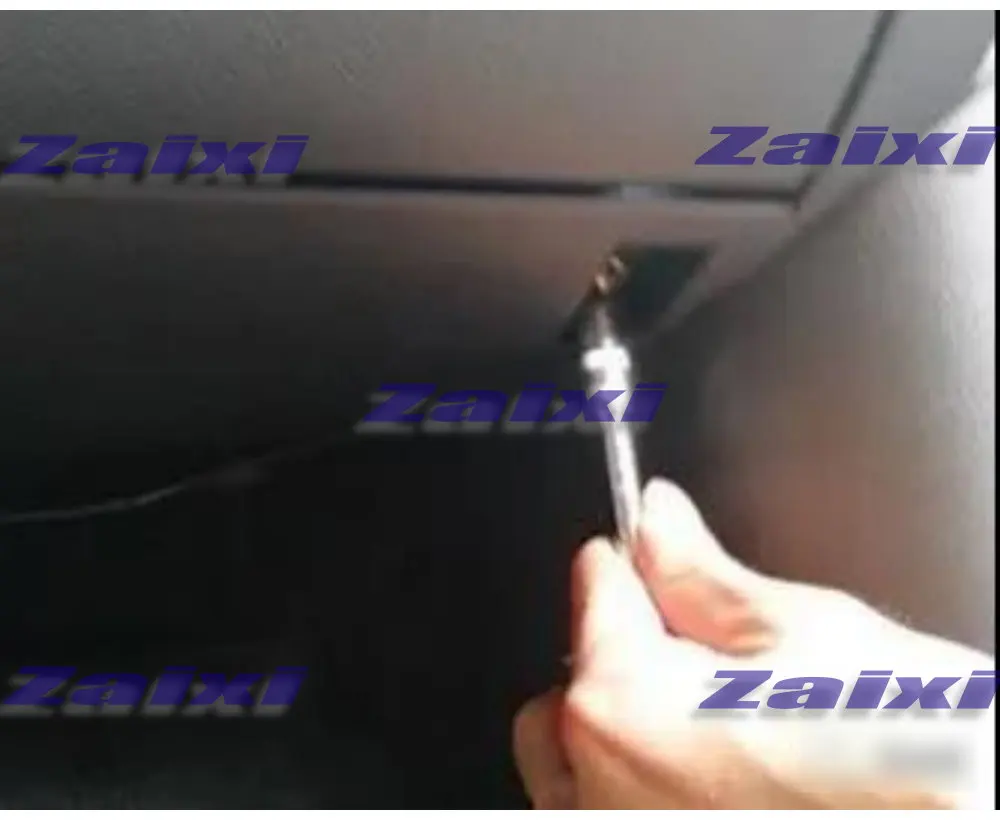

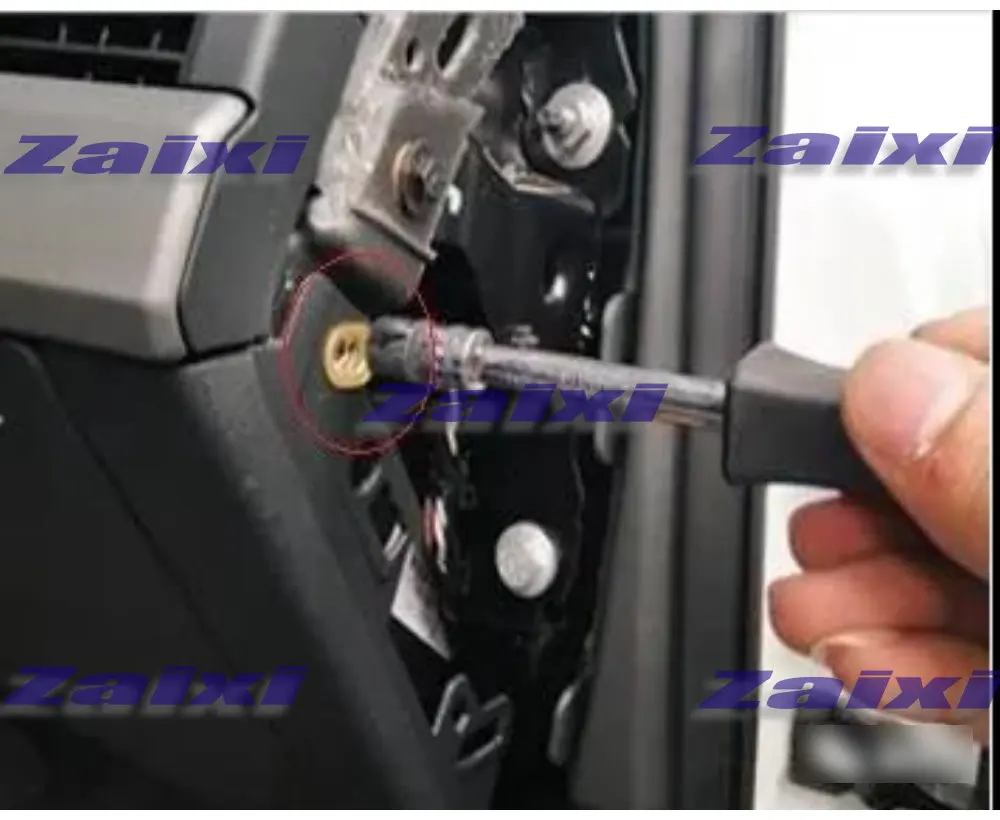

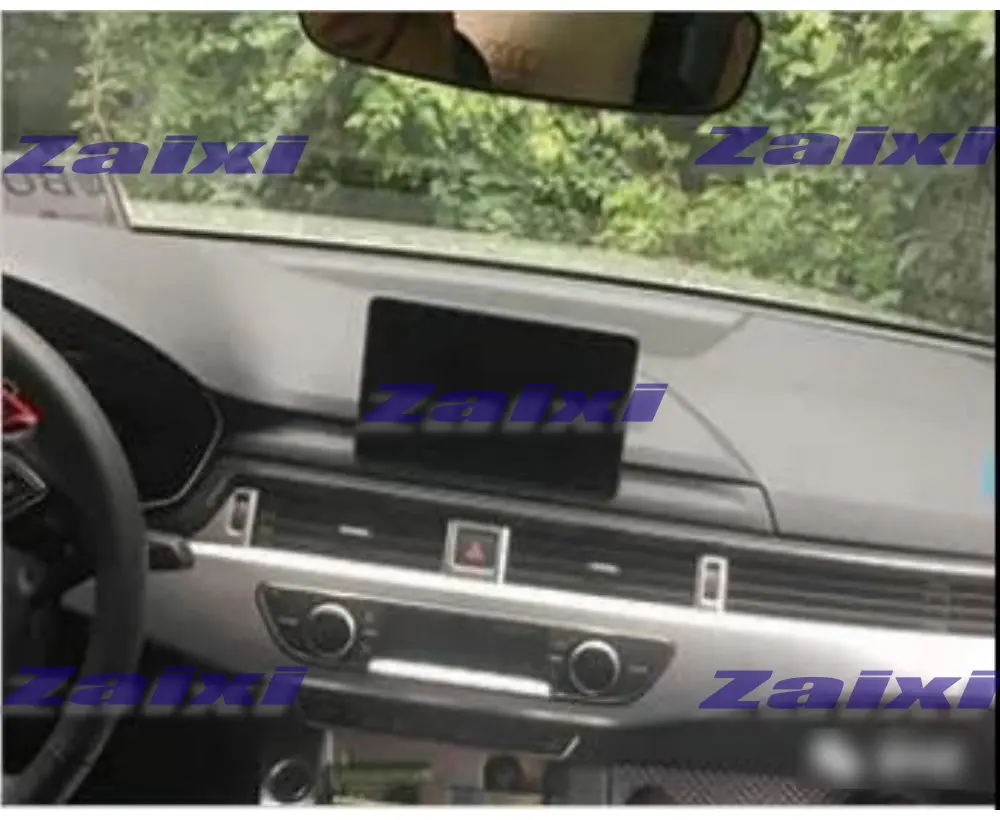

1. Центральный экран управления A4L (Изображение 1), сначала используйте клей-нож, чтобы открыть боковую панель копилота (изображение 2)

2. Отвинтите винты ящика для хранения, откройте ящик для хранения, снимите 6 винтов внутри, затем снимите 2 левых и правых крепежных винта в нижней части ящика для хранения и выньте хост-адаптер (рис. 3, 4)

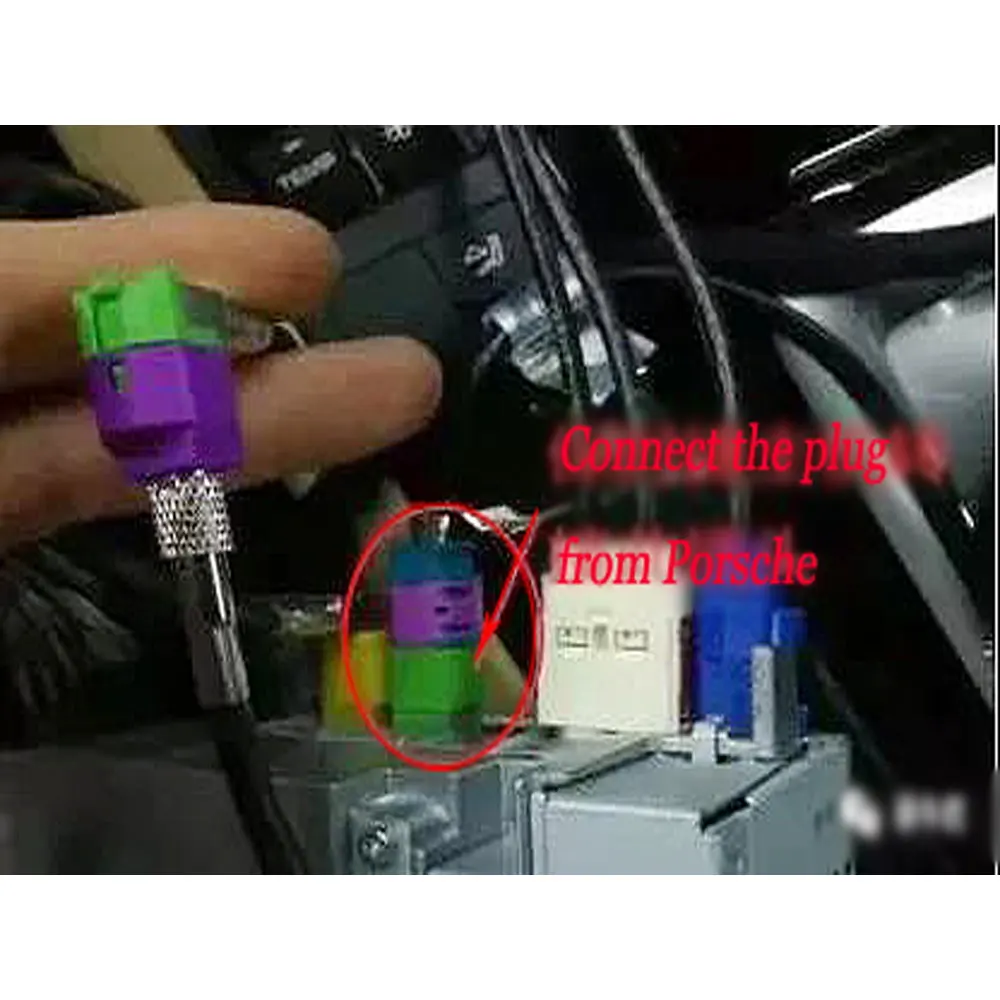

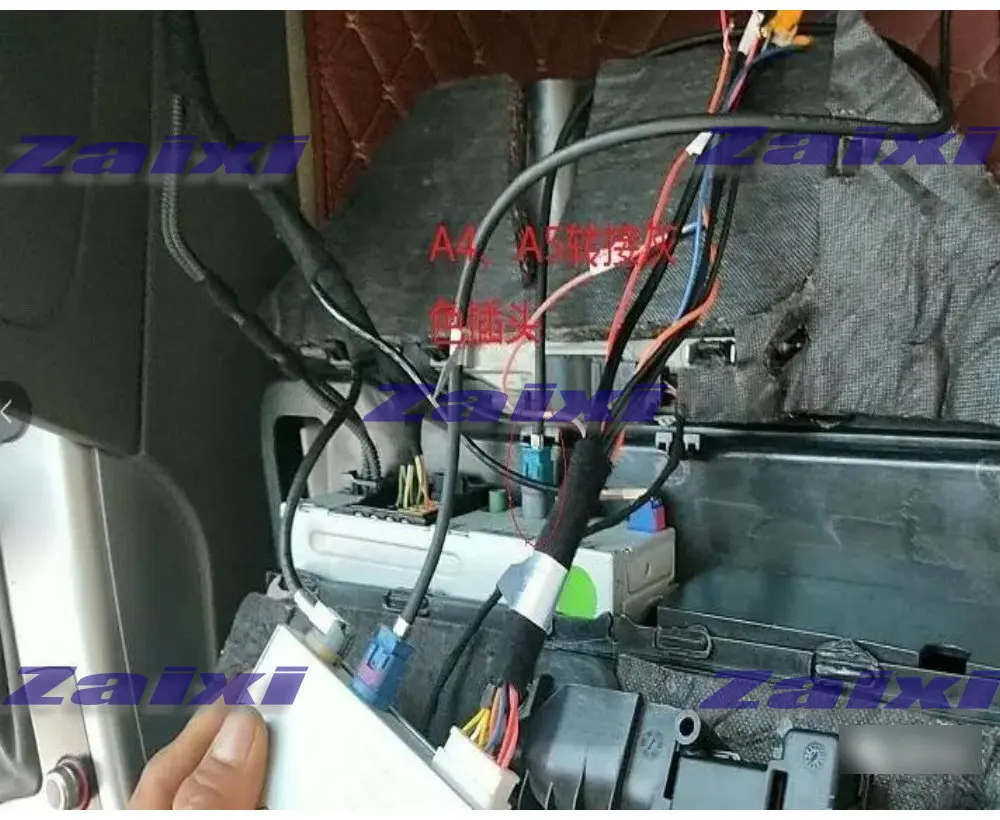

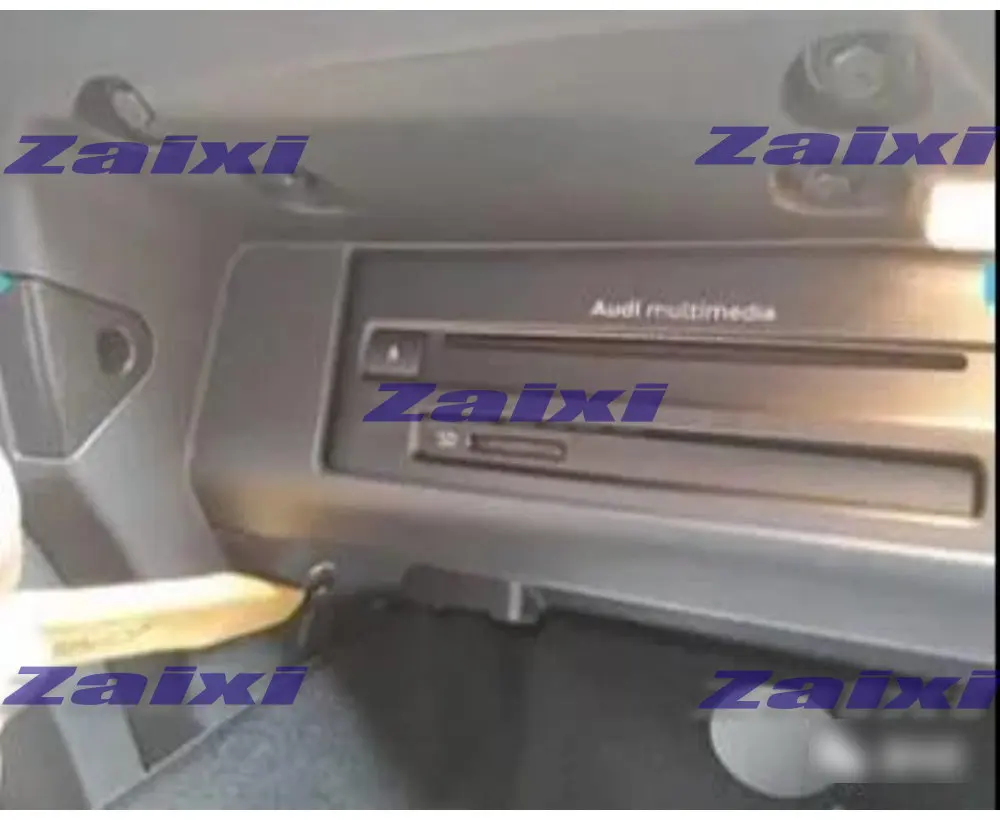

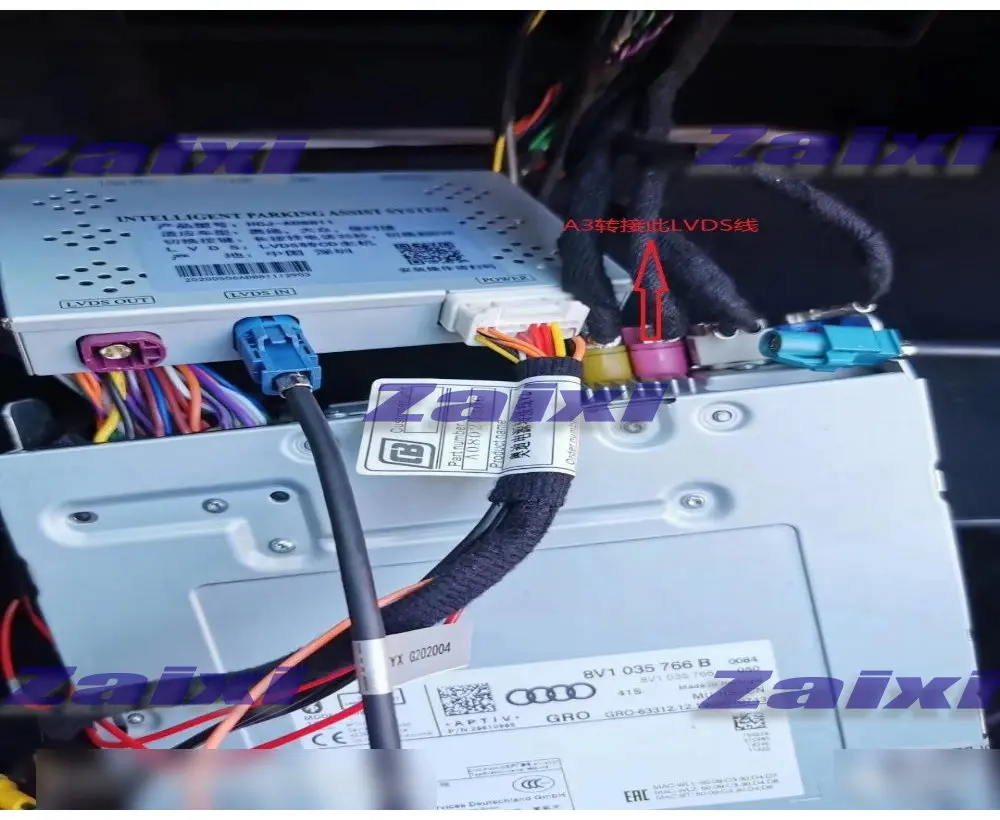

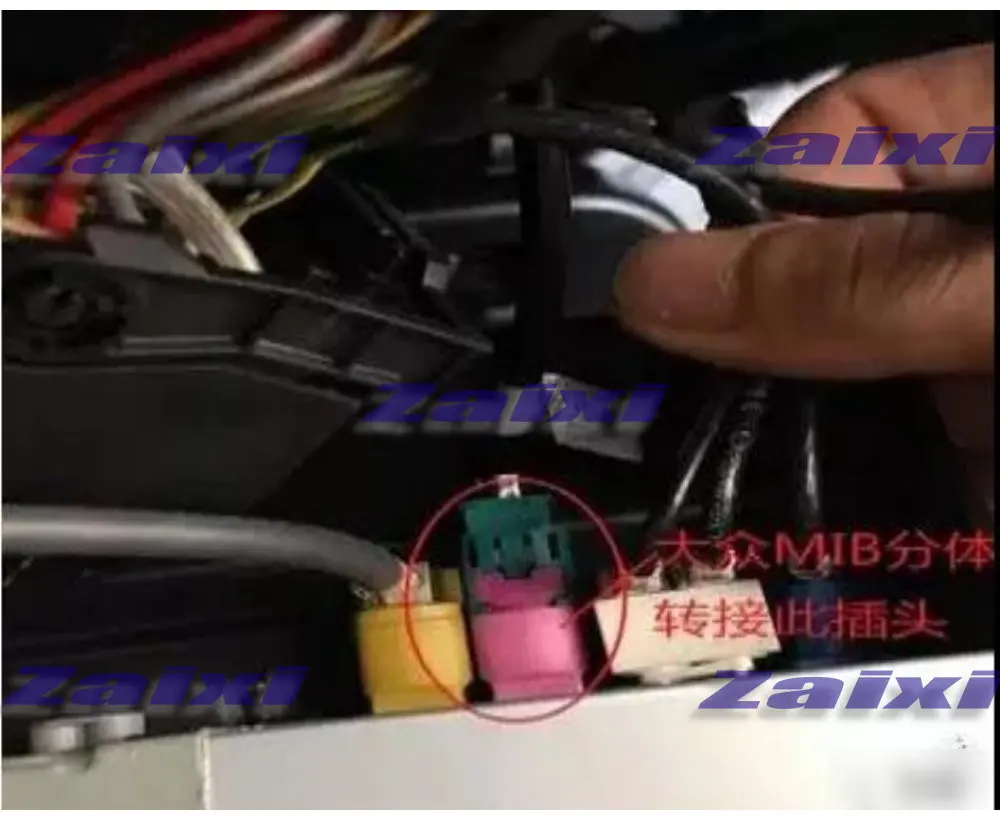

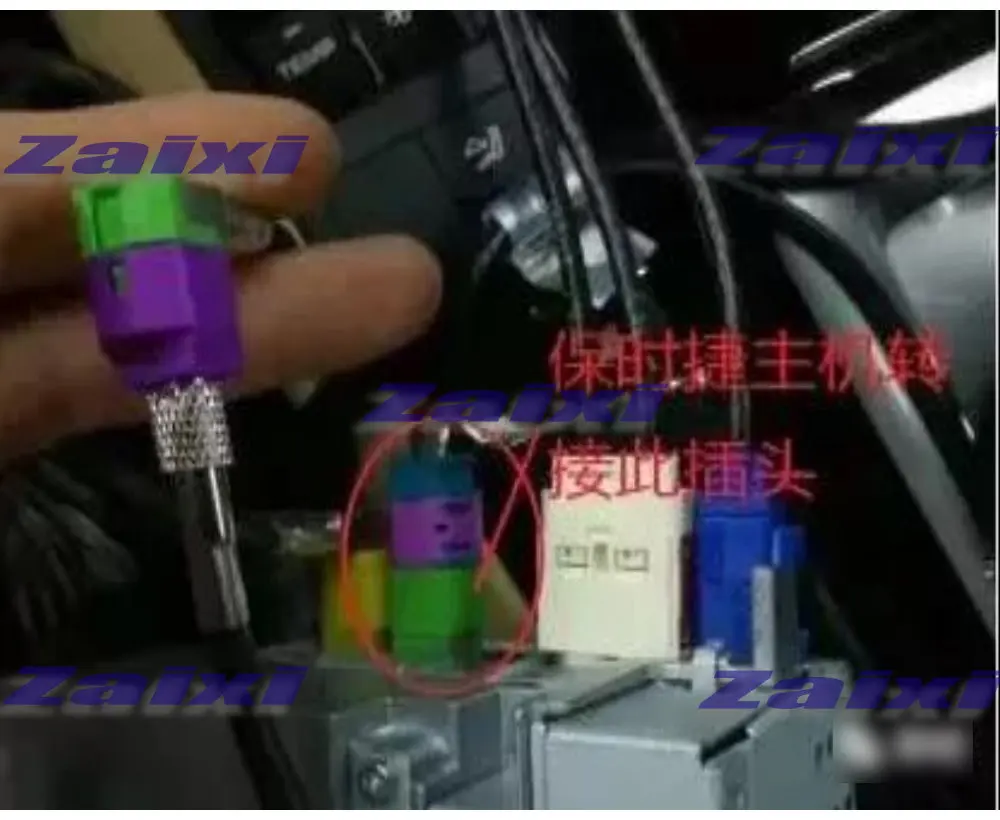

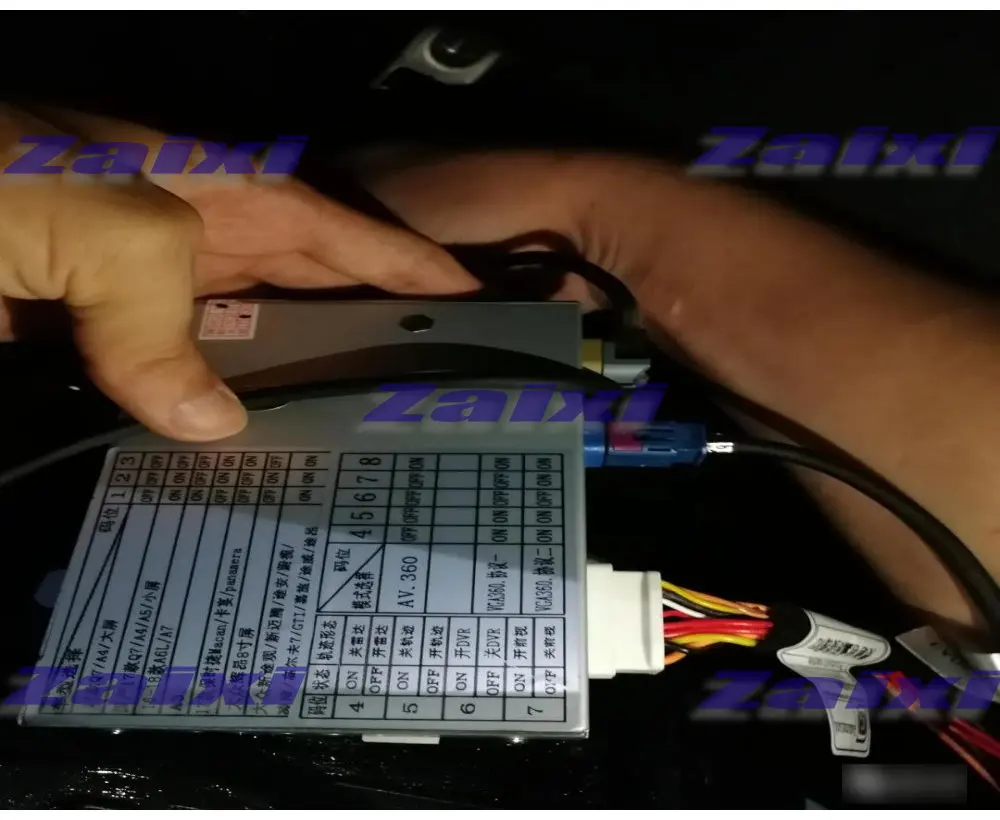

3. (Рис. 5) Это схематическая схема передачи A4.A5 (рис. 6) Это схематическая схема передачи A3 (рис. 7) Это схематическая схема Porsche transfer (рис. 8) это схематическая схема передачи хоста Volkswagen split

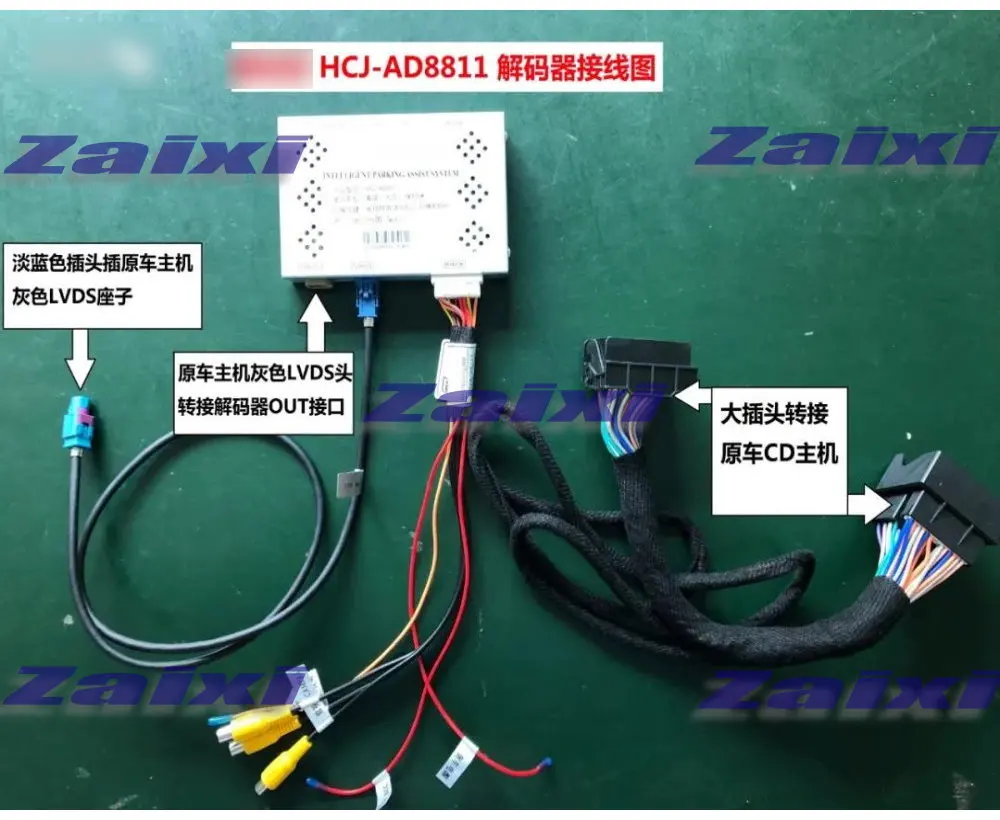

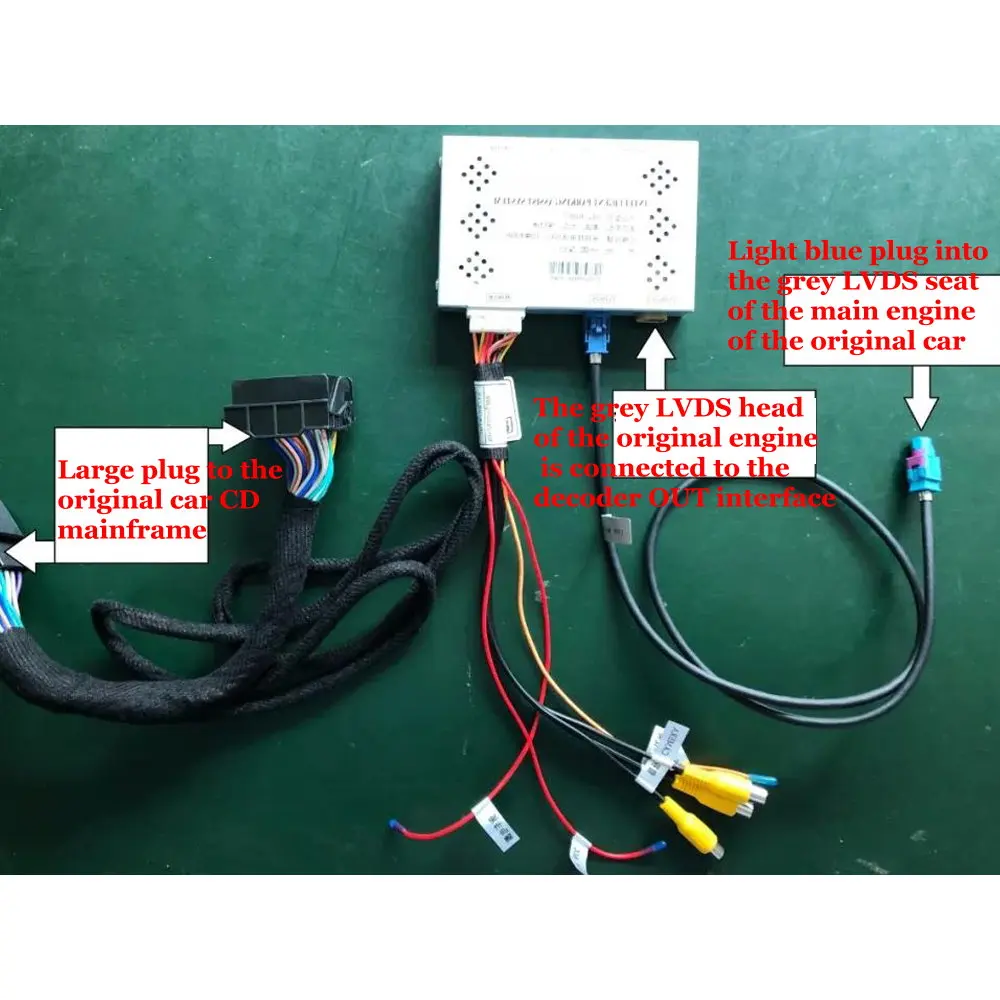

4. (Изображение 9)-это схематическая схема переключателя декодера. После проверки всех соединительных линий и подтверждения DIP-переключателя, включения.

5. Если владелец автомобиля установлен рекордер, необходимо включить DIP-переключатель 6, чтобы включить функцию вождения, и нажмите и удерживайте (повесить ключ) для входа в регистратор в течение 3 секунд.

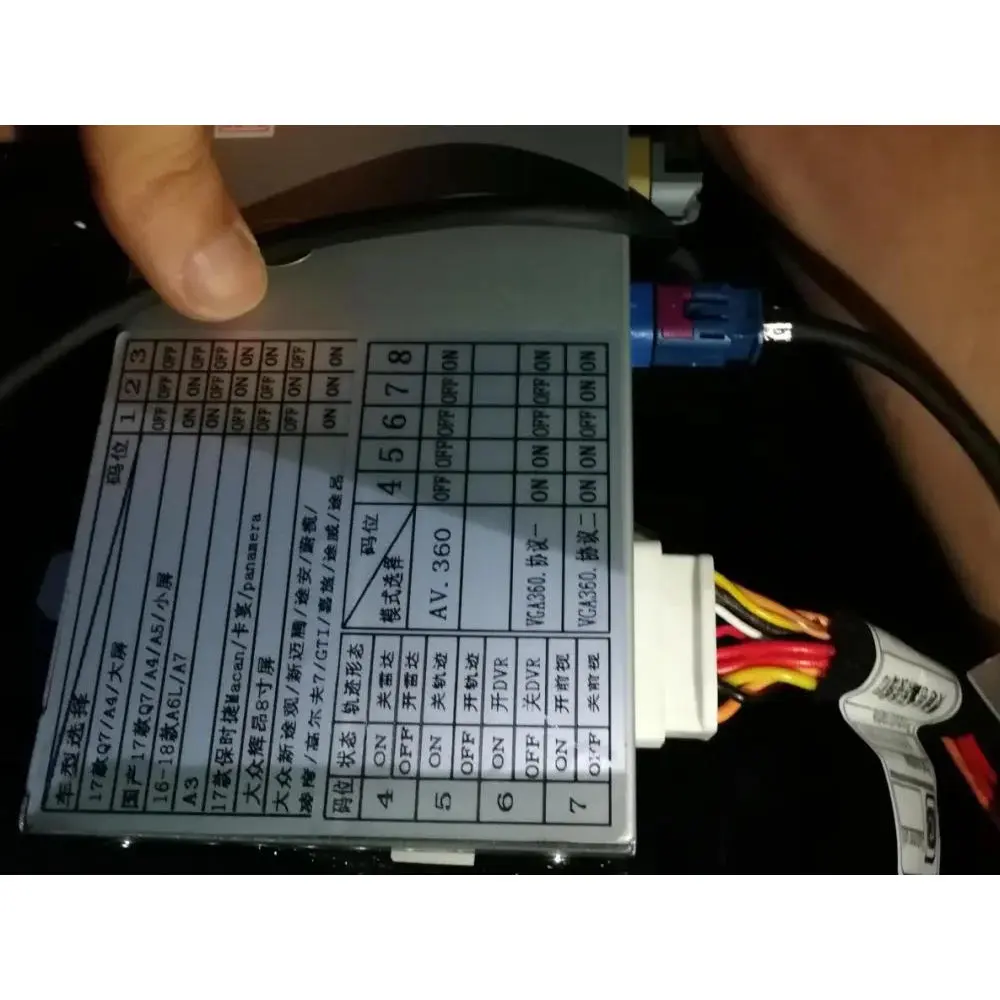

Описание определения DIP switch (для получения подробной информации см. Наклейку DIP на задней части продукта)

Рис. 4:

Рис. 5:

Рис. 6:

Рис. 7:

Рис. 8:

Рис. 9:

Инструкции по проводке продукта

Автомобильная камера заднего вида

Автомобильная камера переднего вида

Автомобильный HD оригинальный экран для обновления видео

Для Audi A6L/A7/A3/A4L/A5/Q7/S3/TT/Q5L/Q2L

Декодер коробка и камера функции обновления:

Обратная траектория Направляющие линии обратное изображение + Вид спереди

Неразрушающая установка:

Не требует сломанных проводов и нового программирования

Установка не влияет на нормальную гарантию 4S магазина.

Специальный дизайн автомобиля, оригинальный автомобильный порт непосредственно подключается к установке, так просто!

Советы:

1: 90% людей имеют проблемы с кабельным переключателем LVDS. Некоторые переключатели lvds поставляются с CD-хоста, а некоторые-с ЖК-дисплея.

Если соединение неправильно, может быть проблема «без сигнала». Пожалуйста, внимательно прочитайте инструкции по установке перед установкой.

2: все оборудование может быть установлено только высококвалифицированными экспертами.

3: все установки, обновления и другие операции с использованием автомобильных электронных продуктов должны быть под вашим собственным риском. Если установка неправильная, мы не несем ответственности за неправильную работу оборудования.
