Высокоскоростная система Galvo

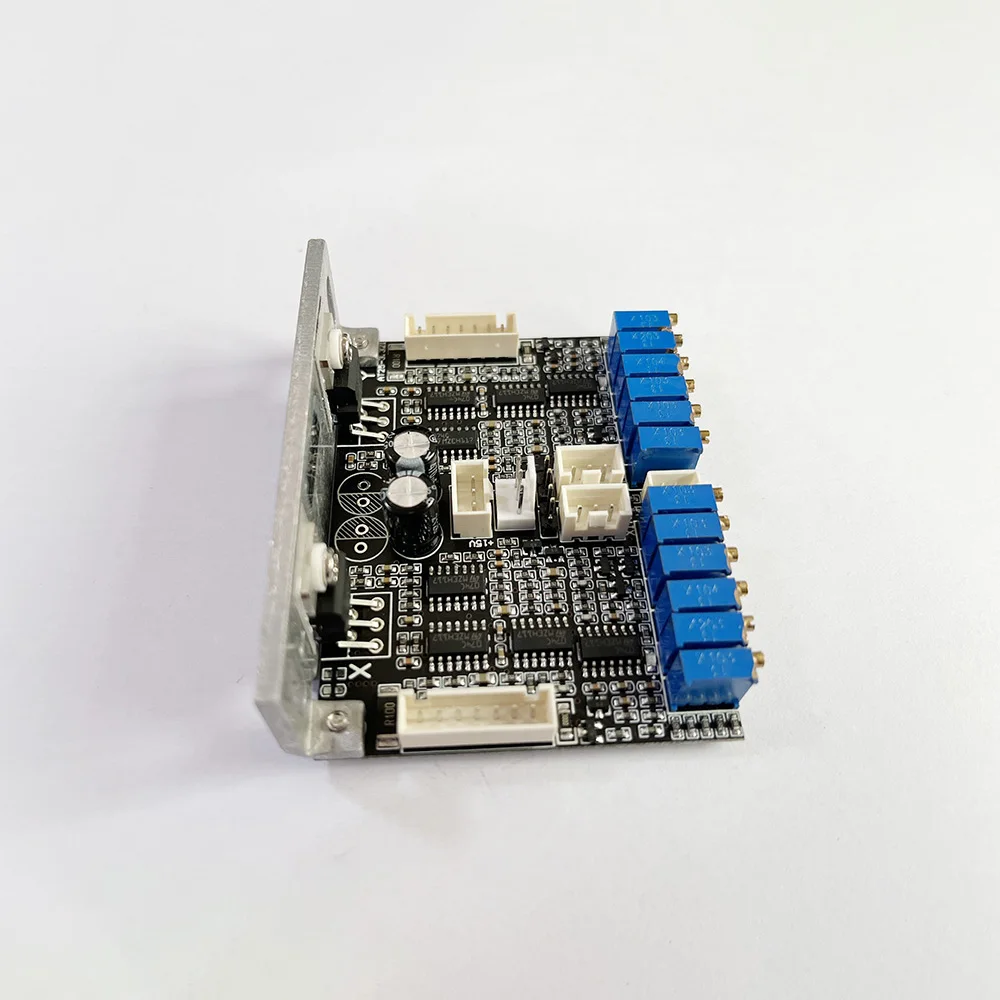

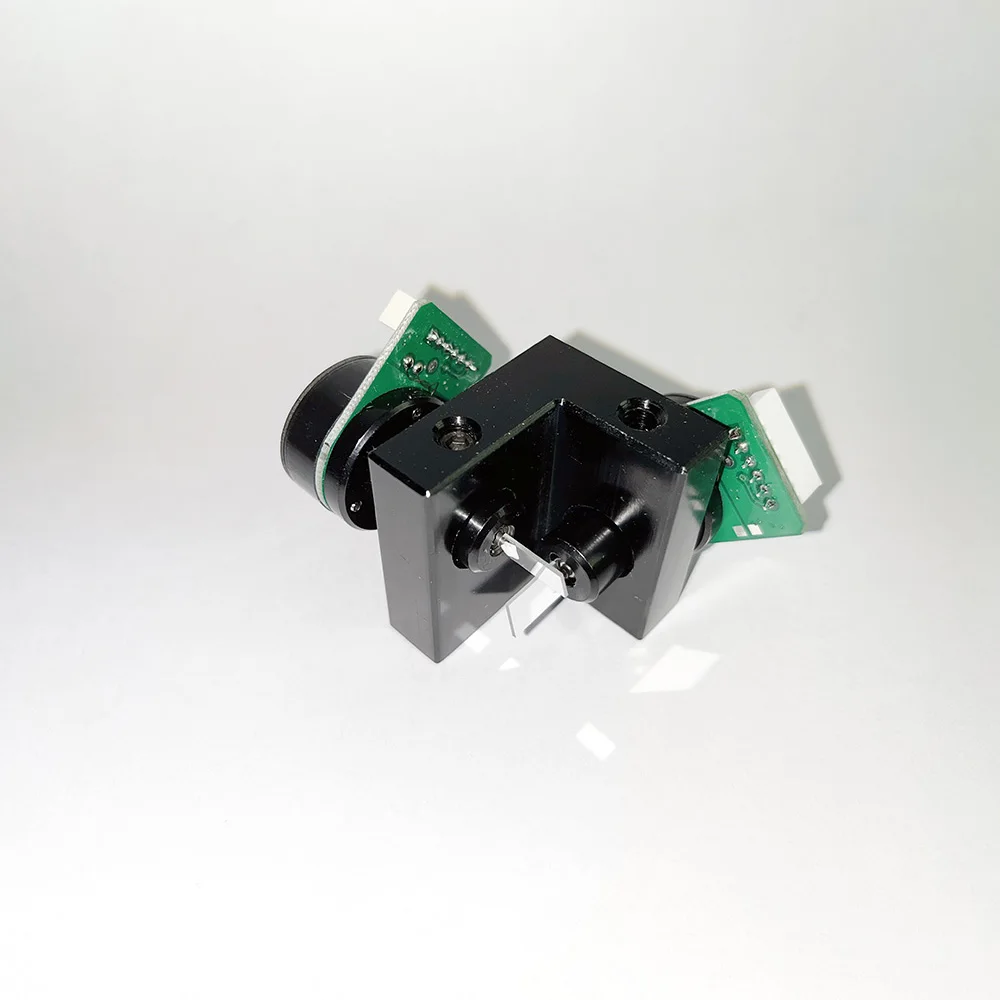

AT25Замкнутая петля Сканер

(Пожалуйста, внимательно прочитайте это руководство перед установкойN)

Технические данные:

УСистема: закрытый магнитный сканер

УВходное сопротивление: 200K Ом, дифференциальный

УВходное напряжение сигнала: ± 5 В

УТребования к входному напряжению: + 15 В/1.0A,-15 в/0.5A

УДиапазон рабочих температур: 0 ~ 50 градусов C

УОптический угол: ± 30 ° Макс.

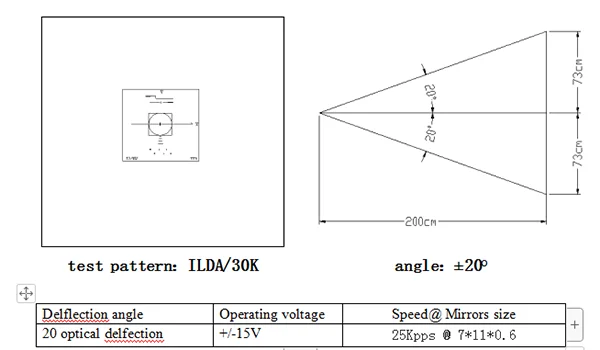

УСкорость сканера:>25Kpps(ILDA testpattern ,± 20 ° оптический)

УРазмеры зеркала WxL: 7 мм * 11 мм * 0,6 мм (широкая волна-длина)

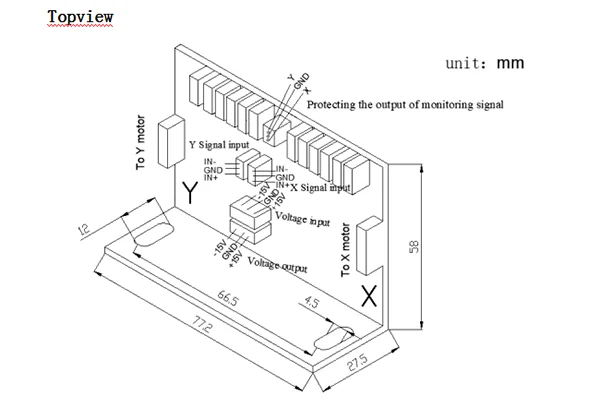

УРазмеры: 8,0 см (длина) * 5,0 см (ширина) * 2,8 см (высота)

Процедура измерения

AT25 был измерен с карточкой PANGOLIN QM2000. Работает на желаемой скорости вывода. С использованием стандартного тестового образца ILDA. Лабораторный источник питания при +/-15 В постоянного тока, комнатной температуре. Windows PC с Pangolin,12/30k ILDA testframe, полный размер. Зеркало 7x11x0,6 мм использовалось в период измерения. Galvos закреплен в стандартных креплениях на алюминиевой опорной плите, без принудительного охлаждения.

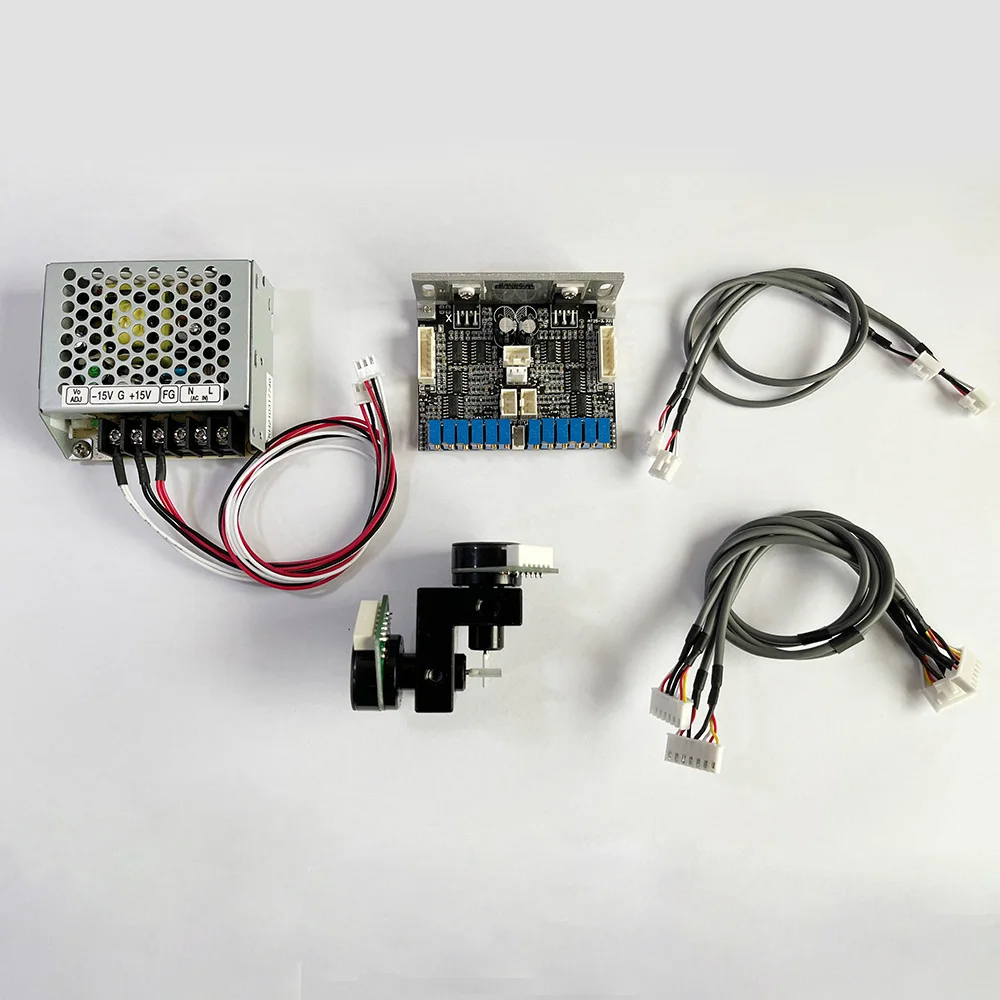

Входной разъем

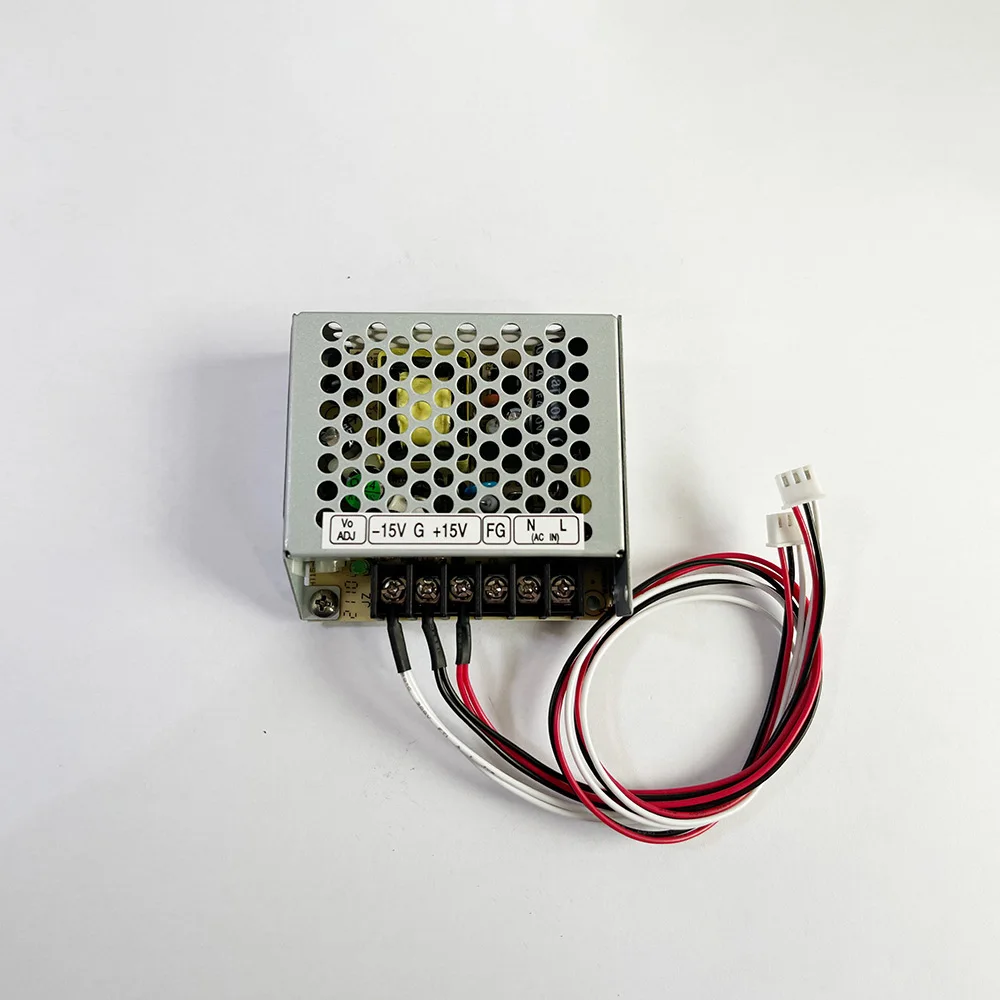

Вход питания

2510-3A

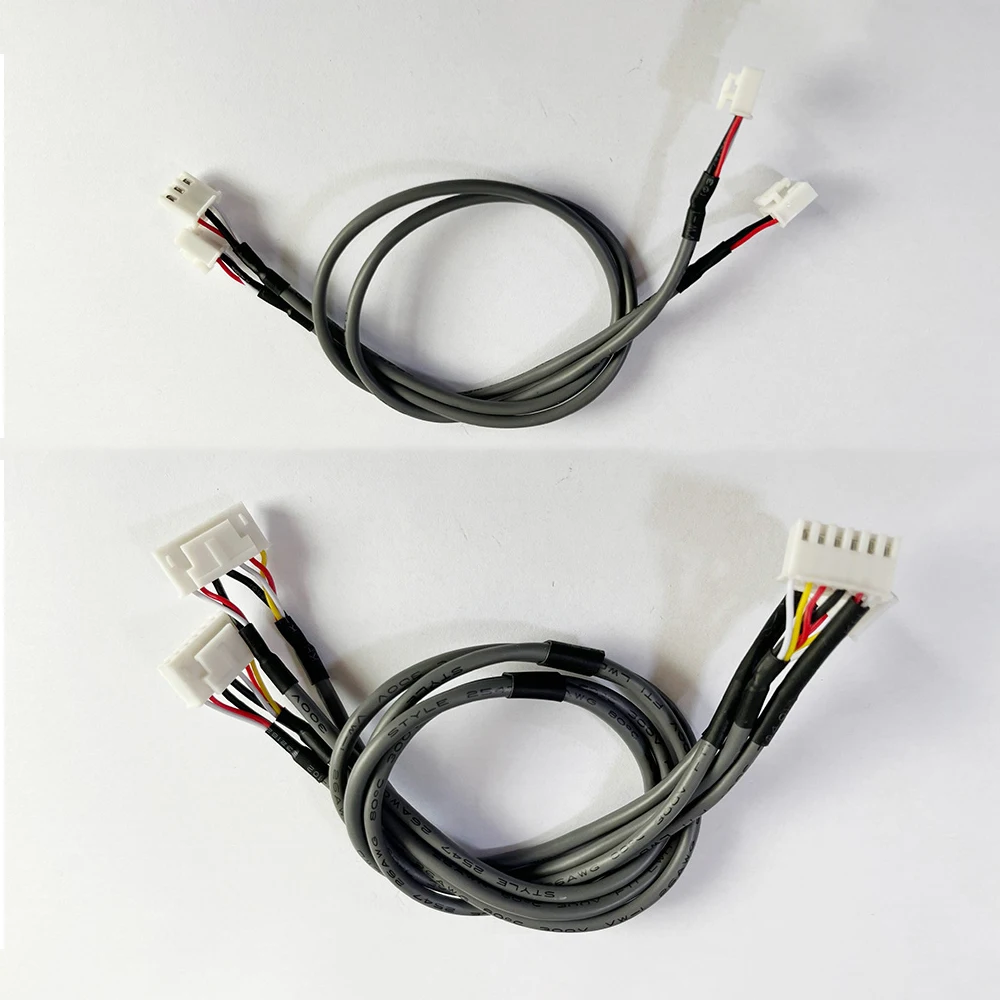

Соединительные контакты

Описание

Примечание

Цвет кабеля

1

+ 15 В

+ 15 В/1,0A

Красный,24AWG

2

GND

Черный,24AWG

3

-15 в

-15 в/0.5A

Белый,24AWG

SIgnalInput

1

В +

-5V ~ + 5V anolog сигнал

2

GND

Наземный

3

В-

-5V ~ + 5V anolog сигнал

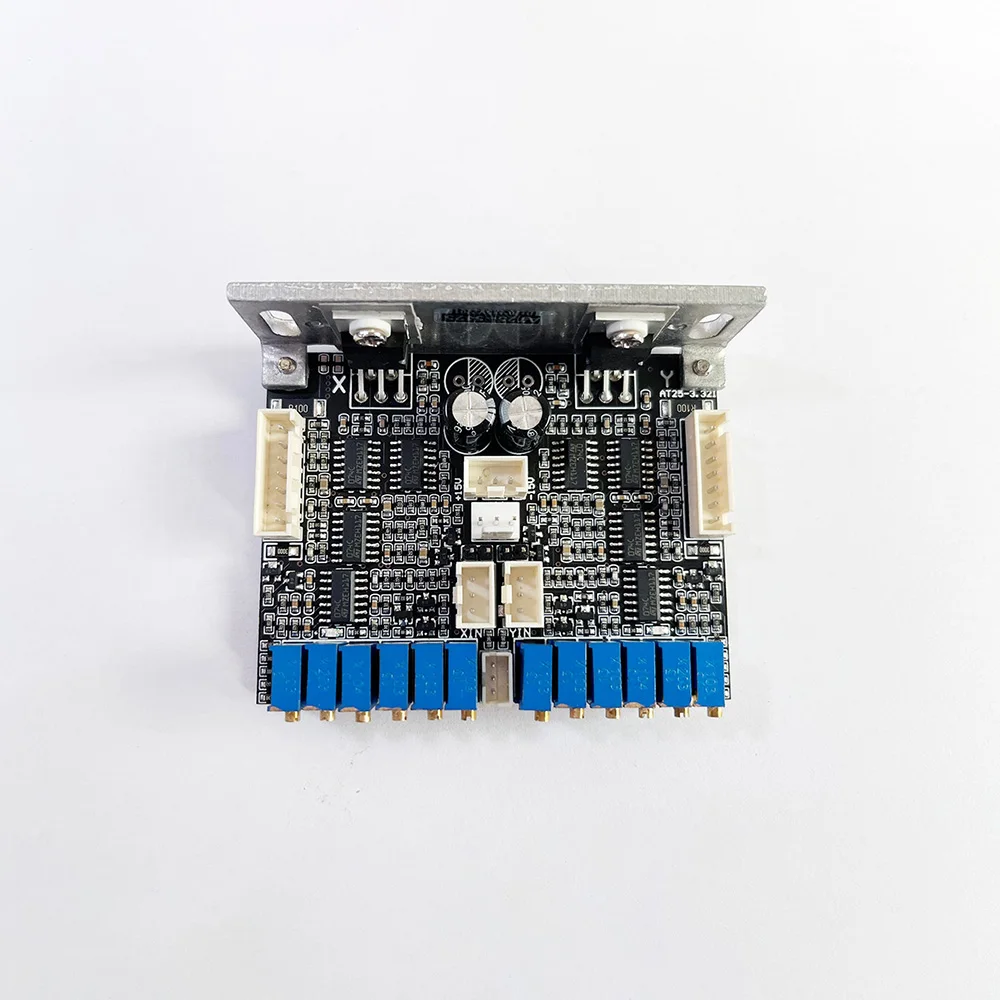

Описание потенциометра:

Является:Входная шкала(Регулируется только на заводе)

SG:Серводвигатель(Отзывы о мощности сигнала для внутреннего PID контроллера)

LFD:Низкочастотное Демпфирование(Правильный перегон)

HFD: Высокочастотное Демпфирование (правильное нижнее белье)

Линь:Нулевое смещение (Электрическое смещение драйвера, Регулируется только на заводе)

PS: Масштаб положения (увеличение или уменьшение входной чувствительности компьютера,Не меняйте его)
