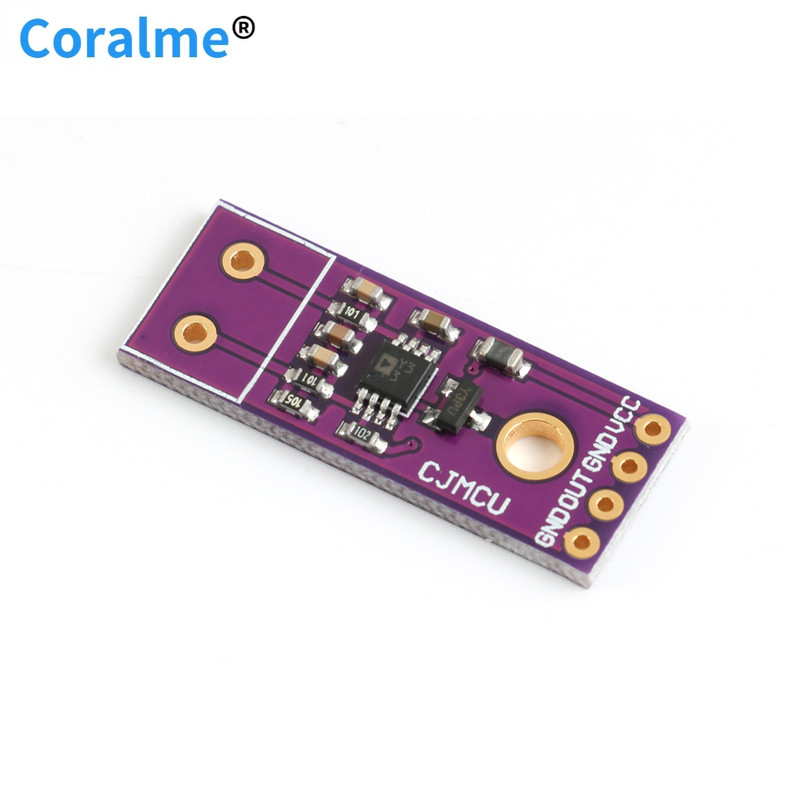

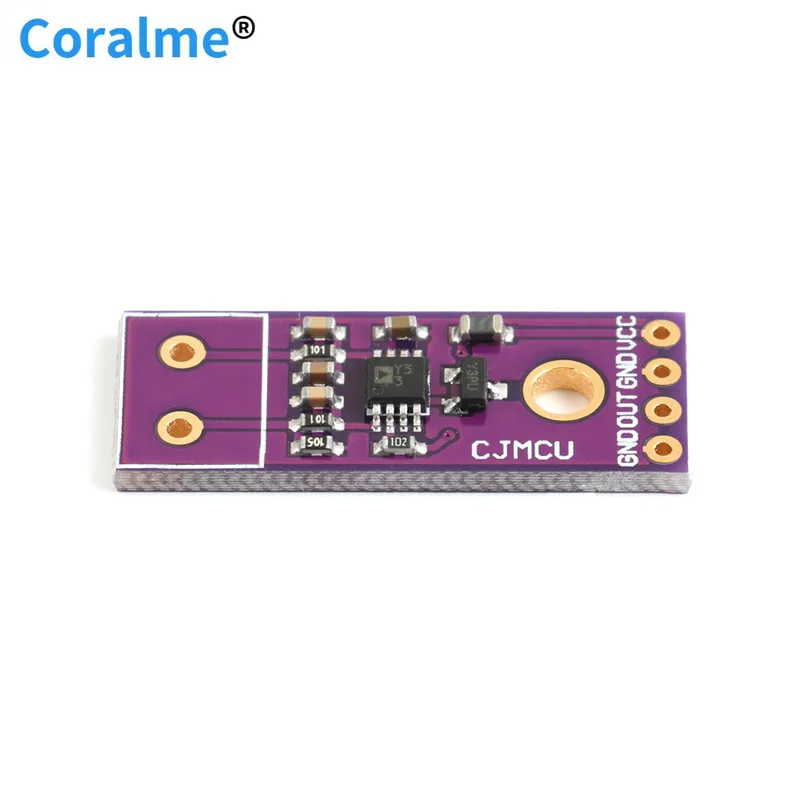

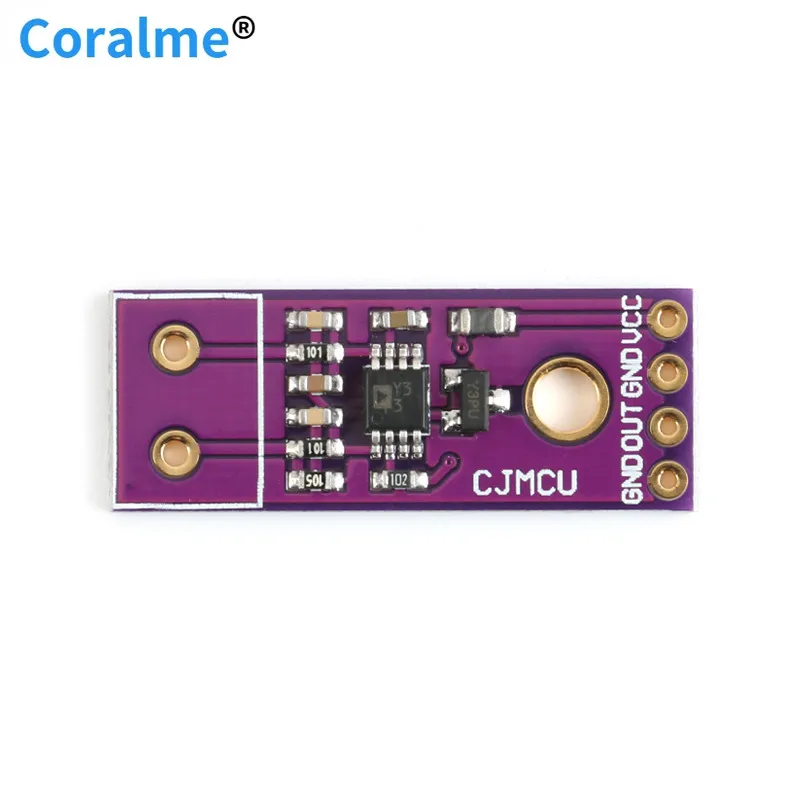

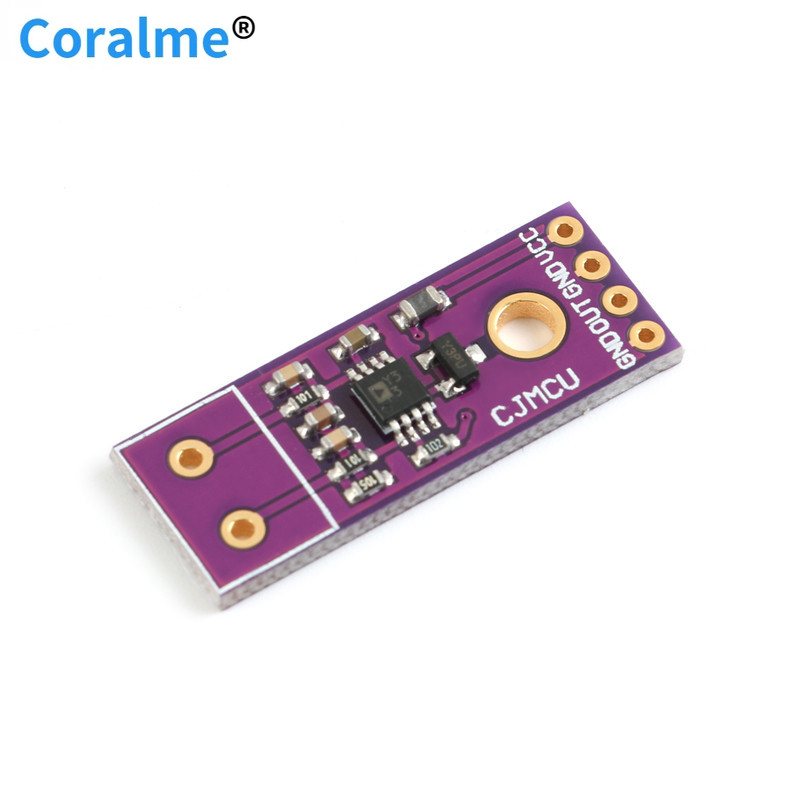

AD8495 ARMZ прецизионное тепловое соединение K-Type модуль усилителя термопары

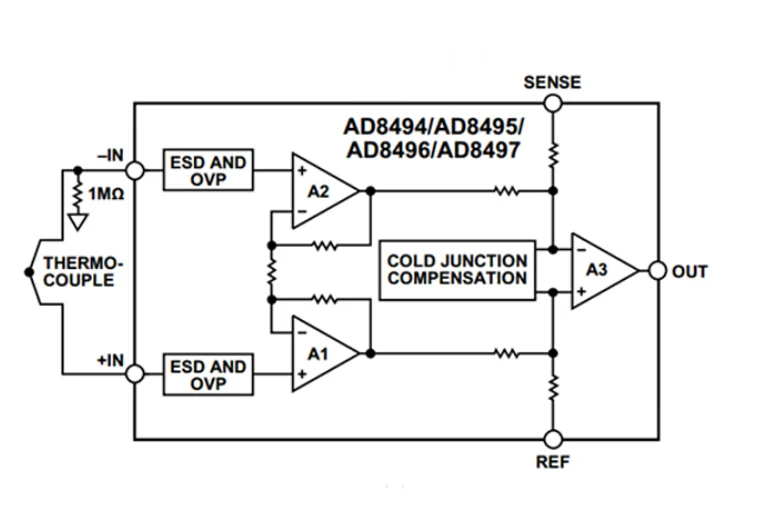

Сигнал Термопары очень маленький и должен быть усилен значительным коэффициентом усиления, прежде чем он может быть правильно отобран большинством ADCs. Усилитель термопары AD8495 обеспечивает простое недорогое решение для измерения температуры термопары. Интегрированный датчик температуры обеспечивает компенсацию холодных соединений. Усилитель с фиксированным коэффициентом усиления усиливает небольшое напряжение термопары, обеспечивая выход 5 мВ/°C.

Усилитель имеет высокий общий режим отторжения и способен отклонить шум в обычном режиме, который может быть подобран с помощью длинных проводов термопар. Для дополнительной защиты высокоимпедансный вход усилителя обеспечивает легкость дополнительной фильтрации.

Выход AD849x-это напряжение, пропорциональное измерению температуры соединения термопары (TMJ). Для получения измеренной температуры от выходного напряжения AD849x Используйте функцию передачи TMJ =(VOUT−VREF)/(5мв/°C), VOUT = (tmj×5мв/°C)+ VREF. AD8495 и AD8497 (Тип K) измерительные усилители имеют коэффициент усиления 122,4. С одним источником питания 5 В выход 5 мВ/°C позволяет этим устройствам покрывать диапазон температур термопары почти 1000 градусов.

Опорный штифт обеспечивает коррекцию смещения

Обнаружение отключения термопары

Лазерная вафельная регулировка до 1 °C начальной точности и 0,025 °C/°C подавление температуры окружающей среды

Низкое энергопотребление: <1 мВт (VS = 5 В)

Прочный вход выдерживает 4kVESD и обеспечивает защиту от перенапряжения (OVP) до ± 25 в

Ошибка линейности менее ± 2 °C, эта ошибка вызвана только нелинейностью термопары

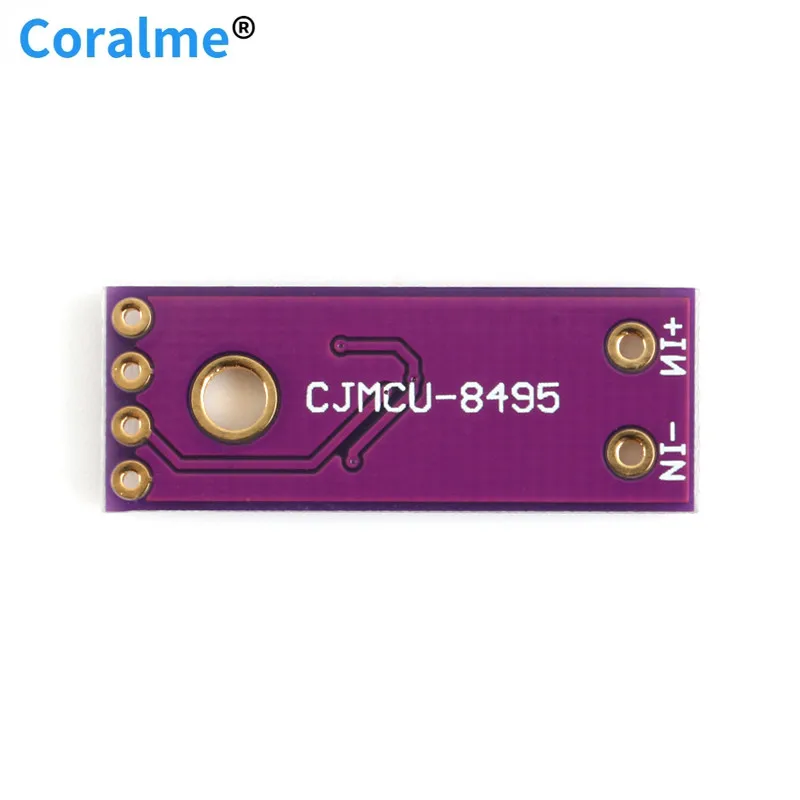

+ В: положительный вход,

-Вход: отрицательный,

Выход: выход

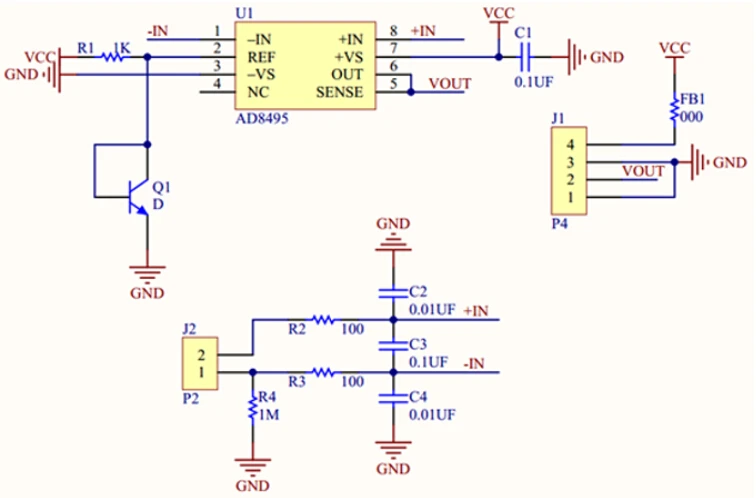

В соответствии с указанным ссылка Входное напряжение: 1,24 V, из-за Q1 регулятор предела, VCC Максимальная 18V 5V рекомендуемый
