Пожалуйста, внимательно прочитайте руководство по установке перед использованием этого продукта

Меры предосторожности:

1. Для всех процессов разборки и сборки, пожалуйста, используйте соответствующую силу и принять защитные меры, чтобы избежать повреждения оригинальные аксессуары для автомобиля;

2. При установке изображения заднего хода отдельно, пожалуйста, извлеките питание от шнура питания заднего хода декодера, и не допускается подсветка заднего хода;

3. При установке универсального 360 панорамного рекордера, Пожалуйста, подключите 360 панорамную спусковую линию камеры заднего вида к светильник заднего хода и 360 хост-ТРИГГЕРНАЯ линия к линии обнаружения декодера;

4. При установке VGA выделенного 360 панорамного рекордера, нет необходимости подключать любые провода, просто установите видео выход и протокол линейки на 360 интерфейсе.

Метод установки

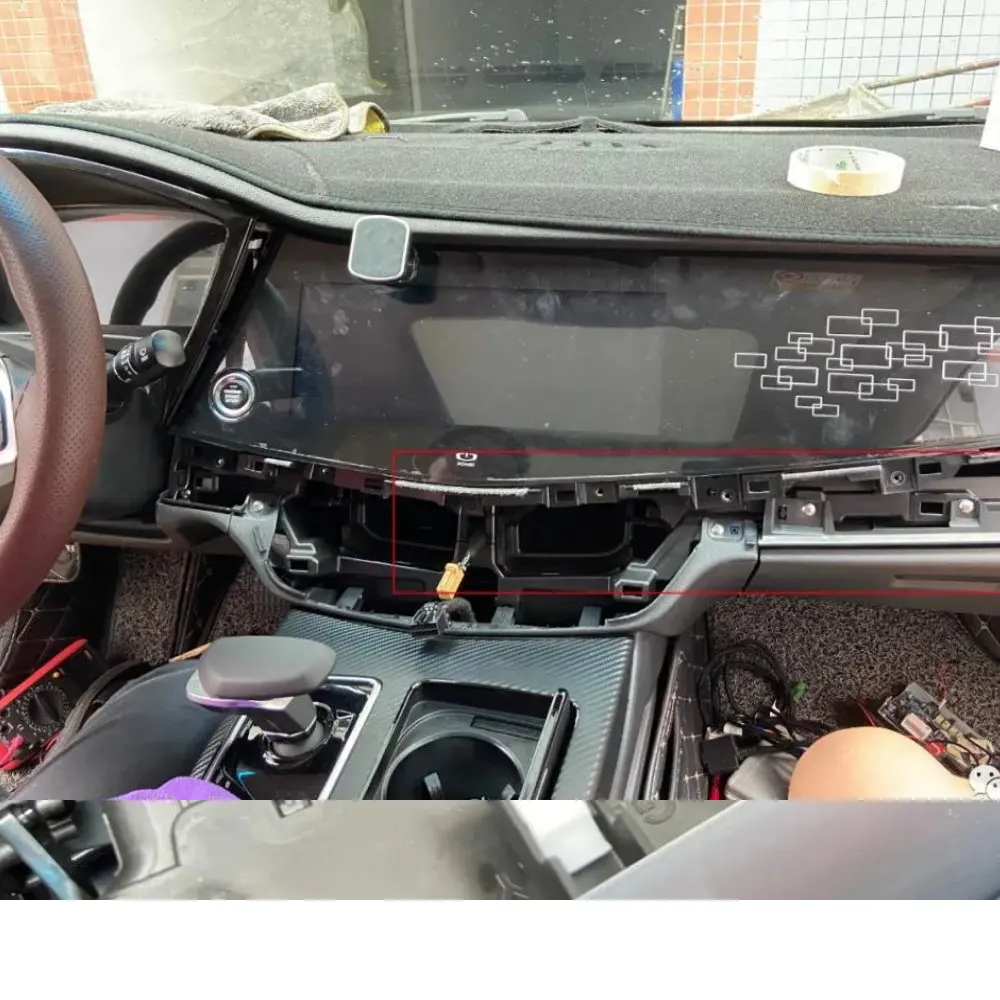

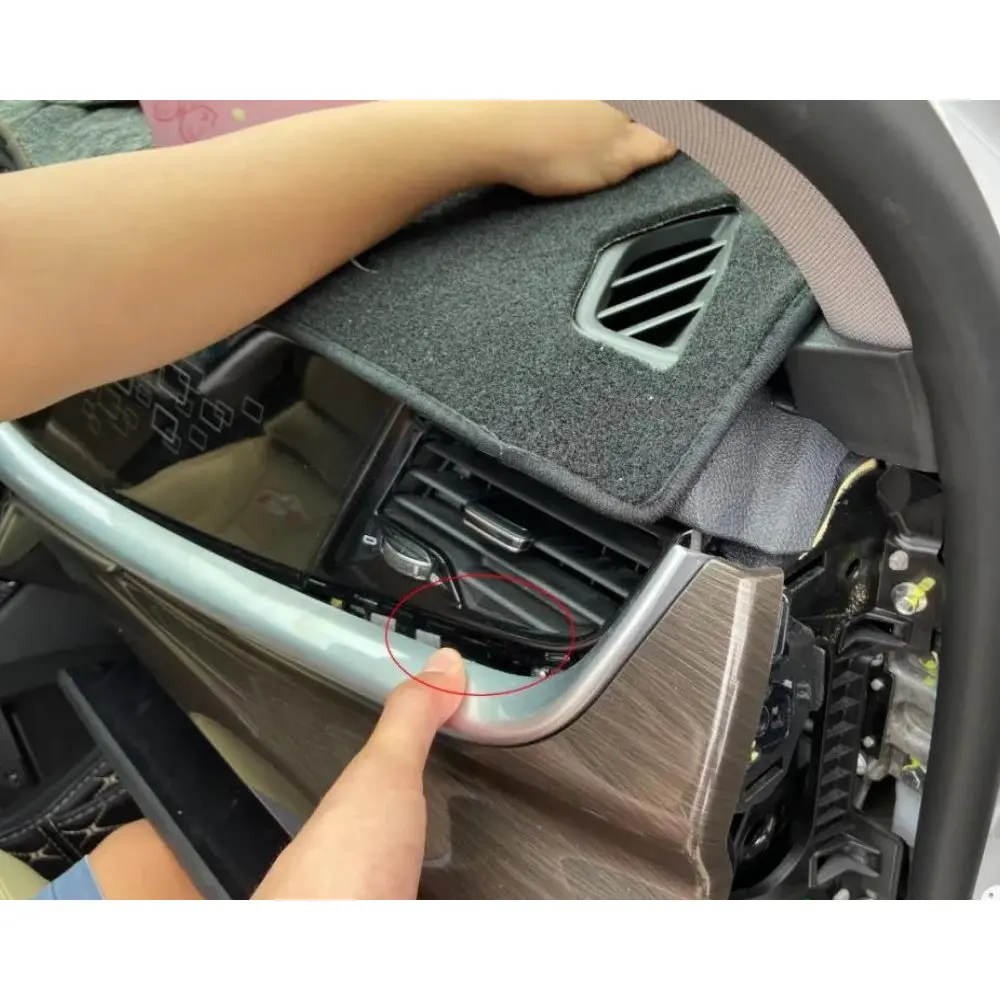

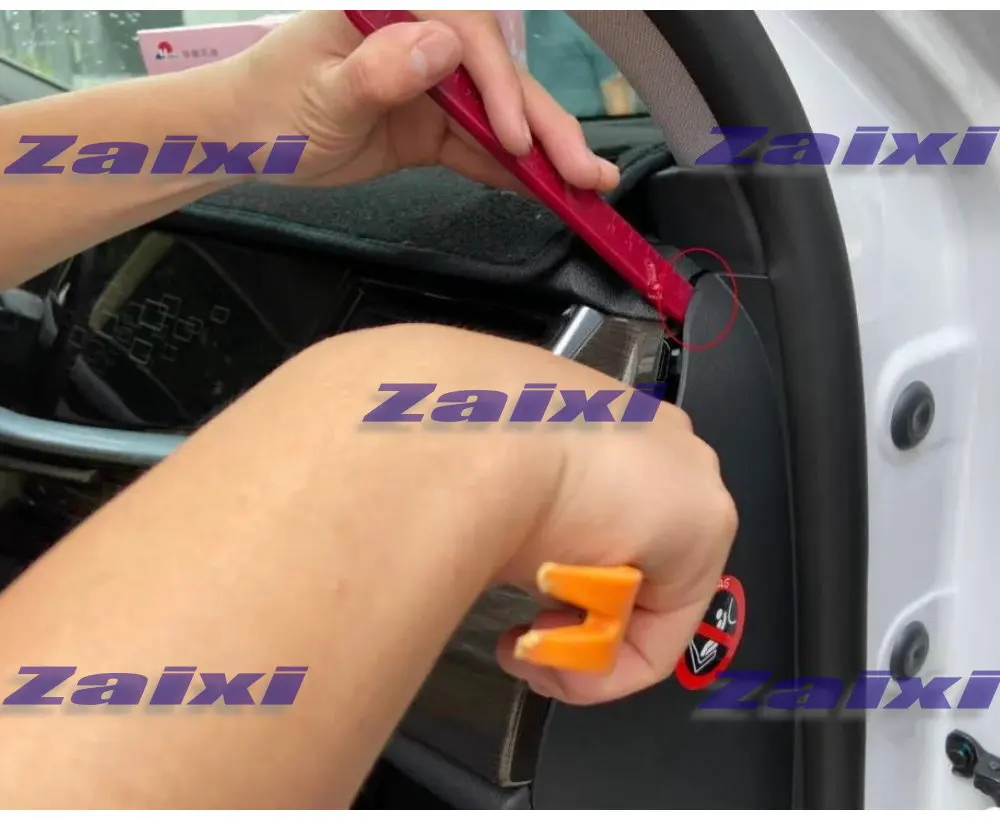

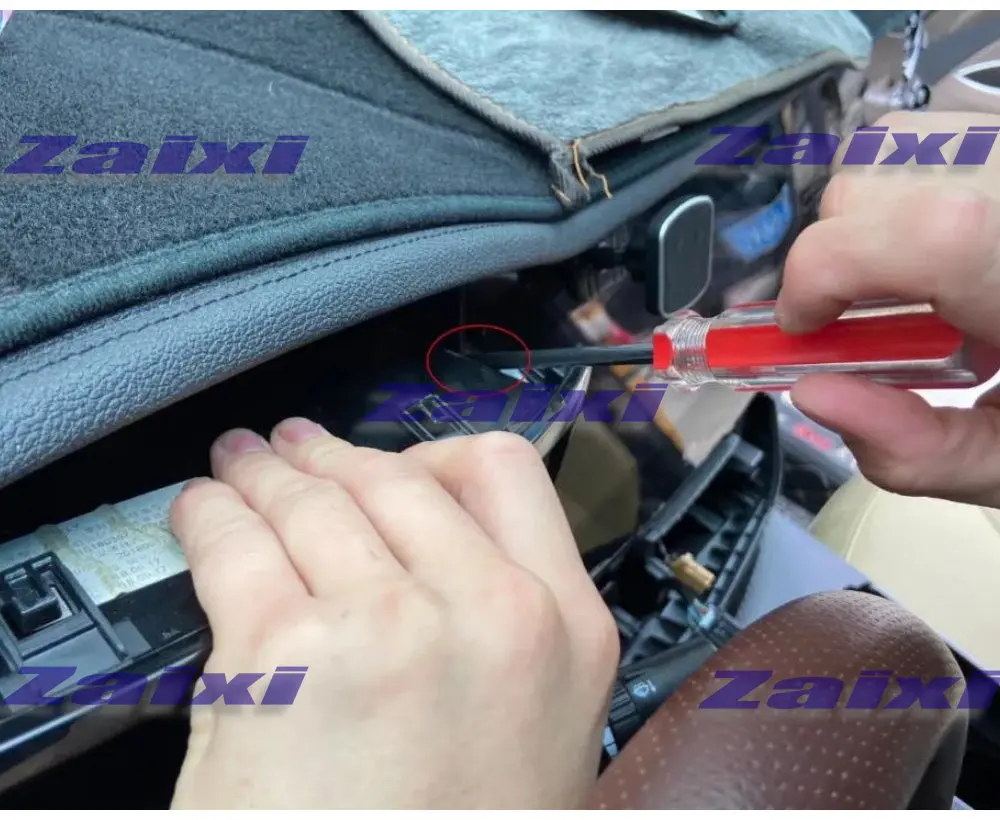

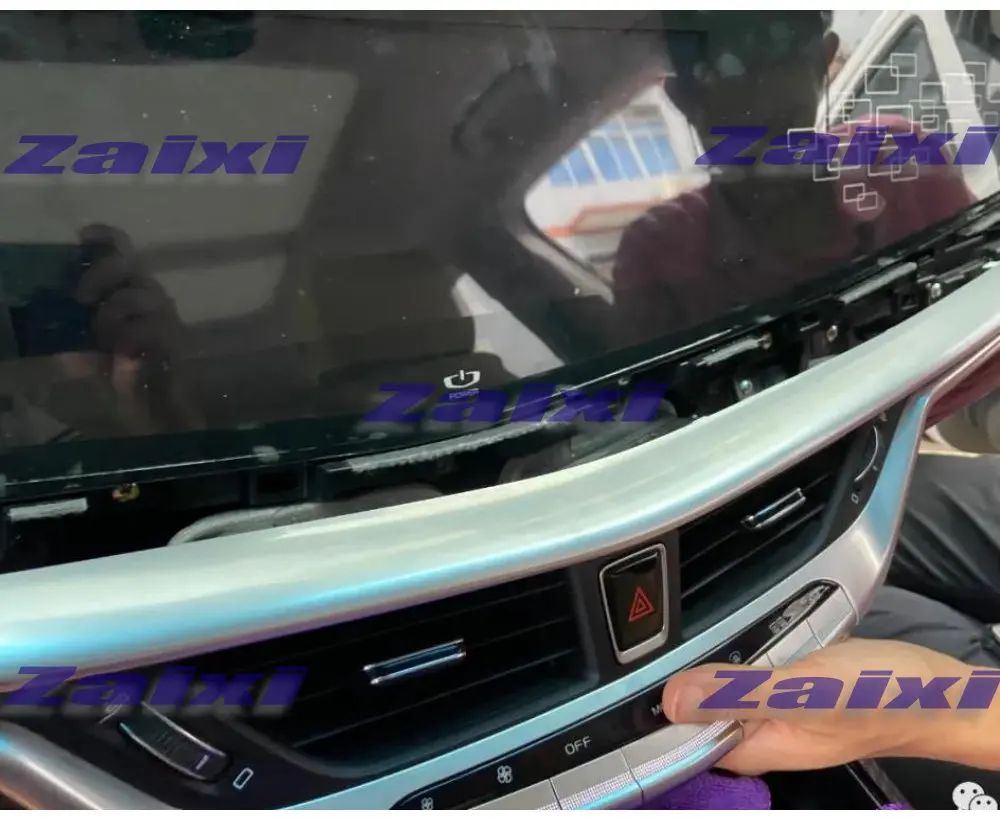

1. Geely berry Ge центральный контроль (рис. 1) сначала используйте резиновый нож, чтобы открыть перегородку на правой стороне ящика для хранения (рис. 2), а затем снимите два винта внутри (рис. 3)

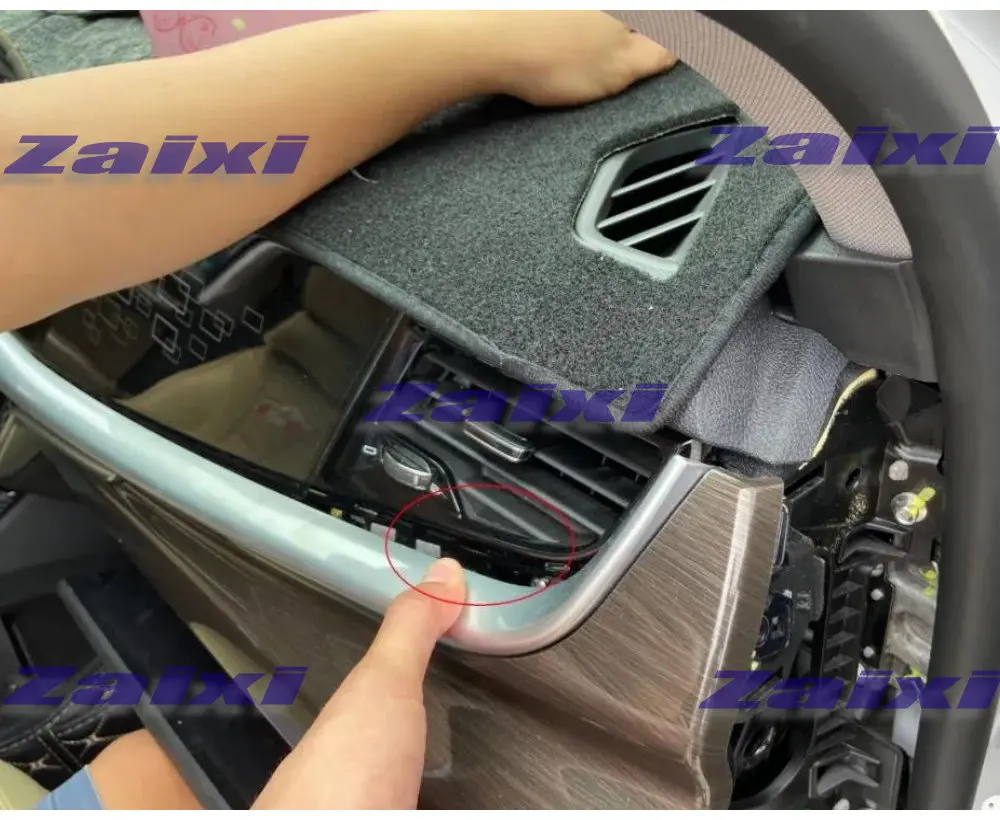

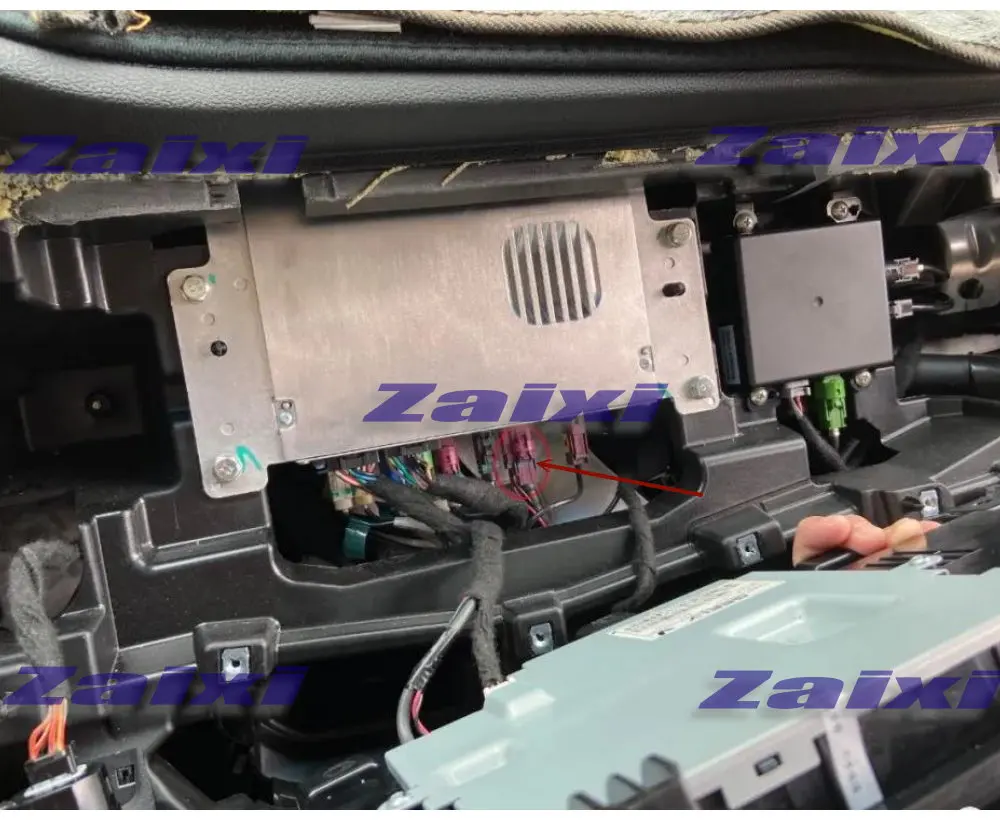

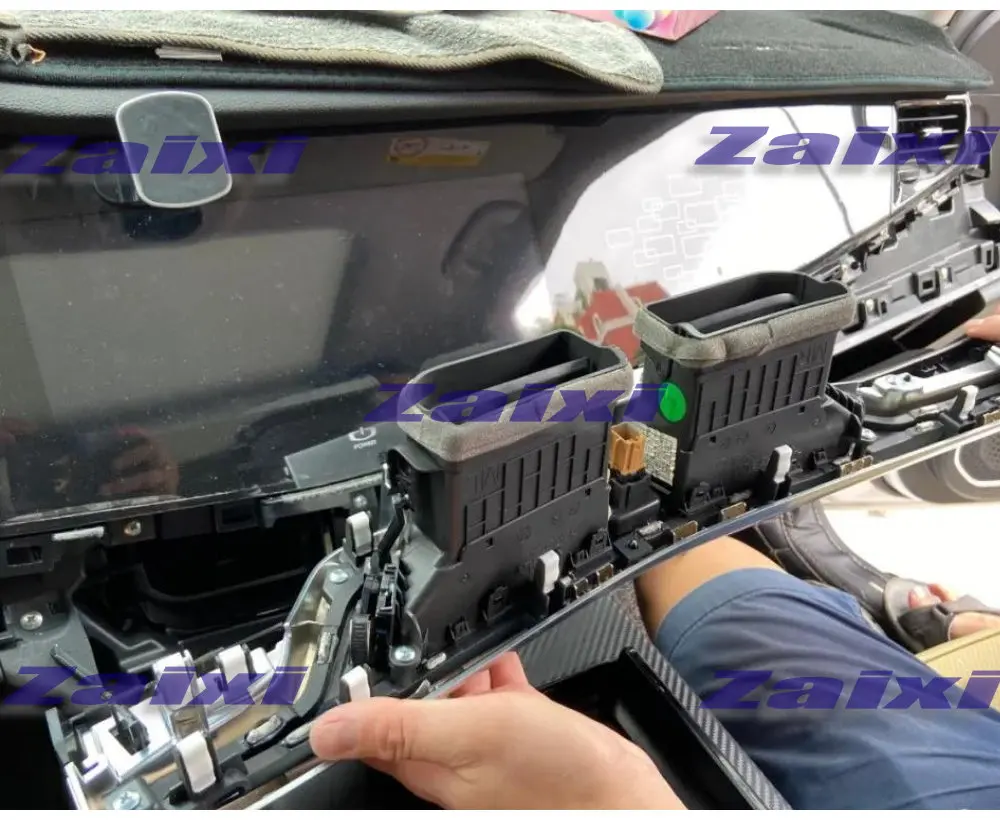

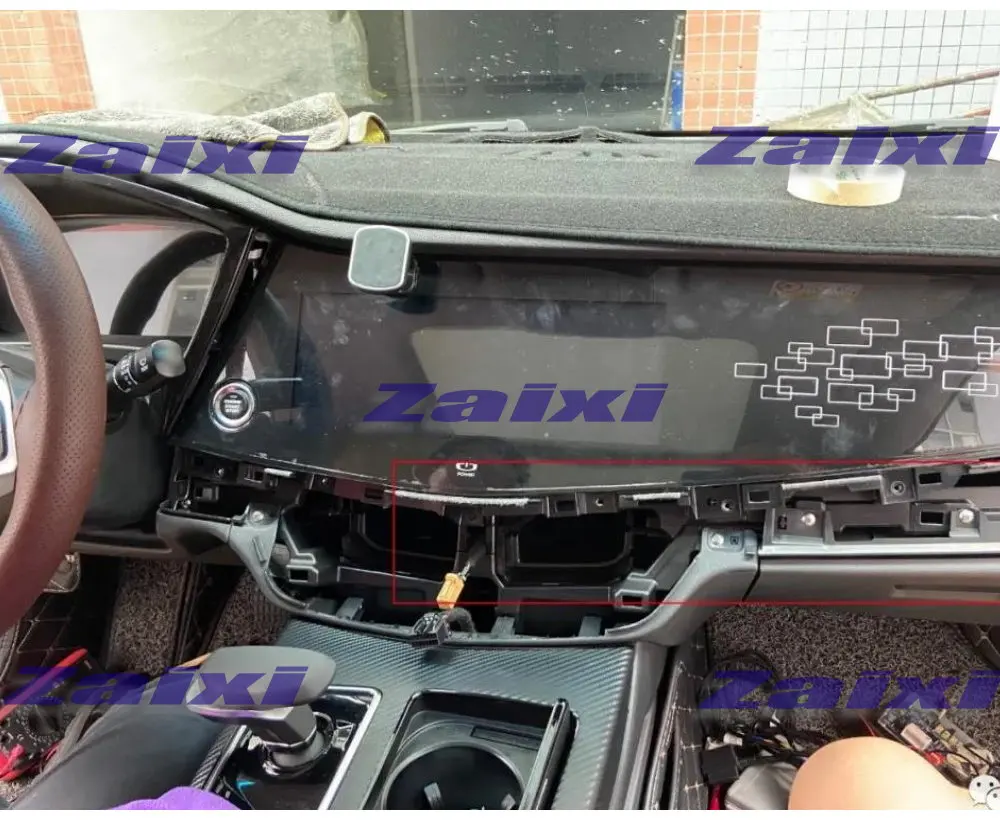

2. Поднимите всю декоративную панель (рис. 4), выньте панель (рис. 5) наружу и обратите внимание на жгут позади панели (рис. 6)

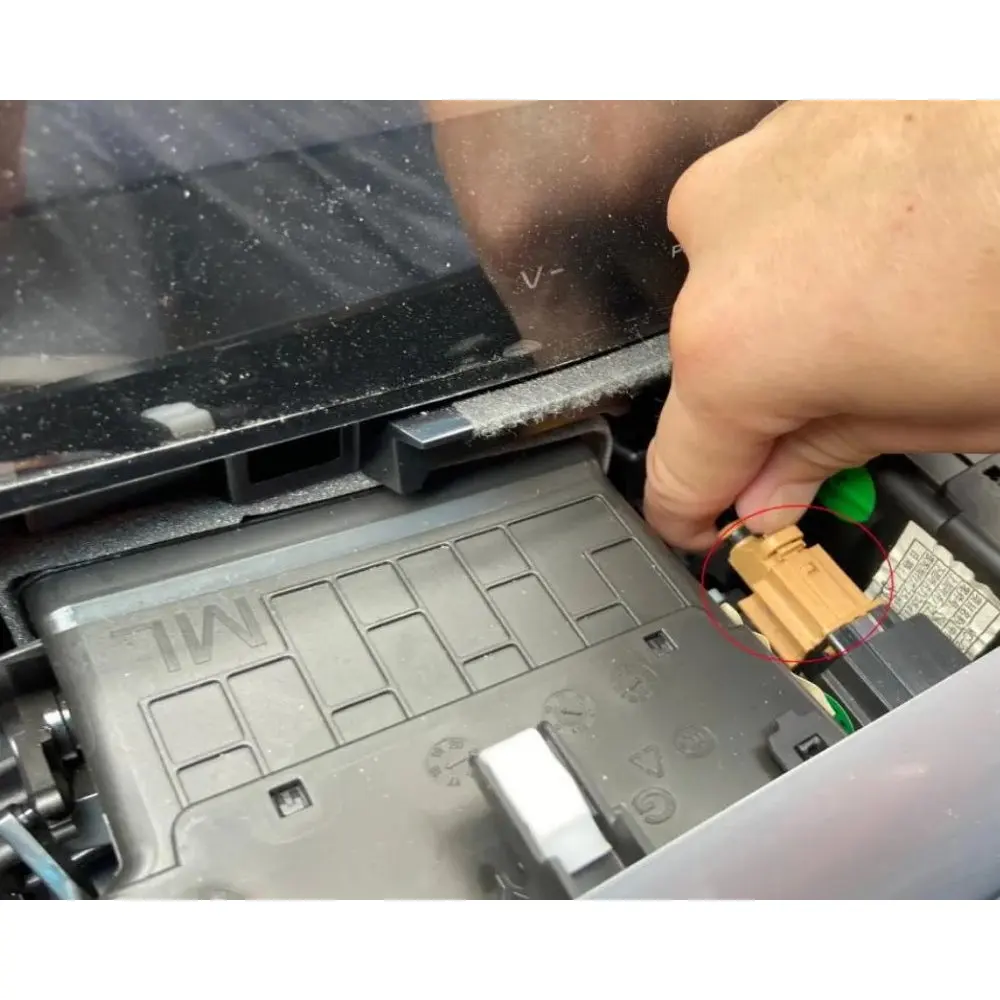

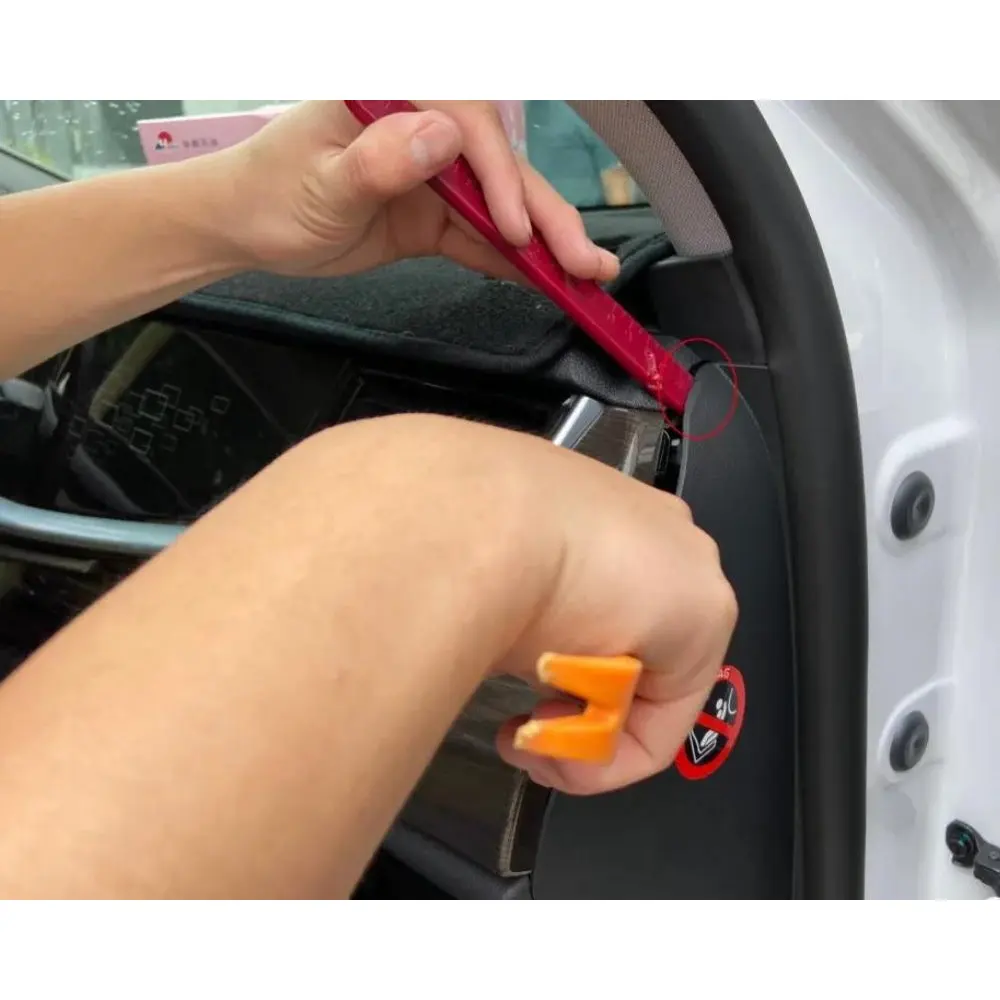

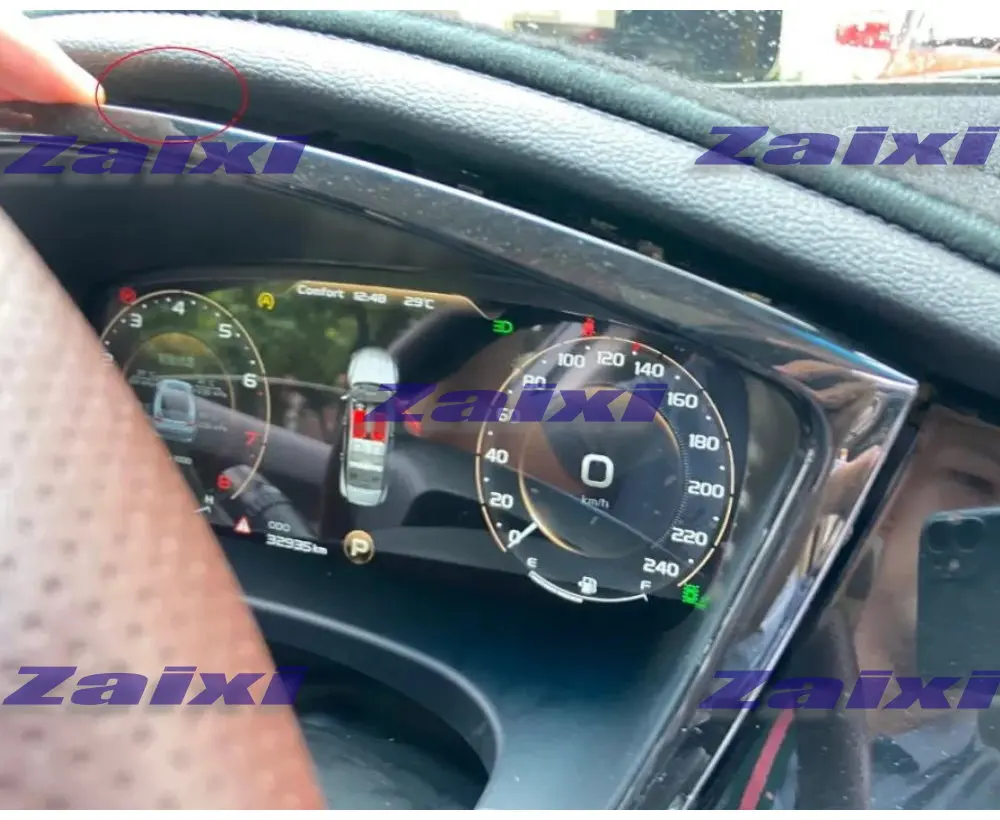

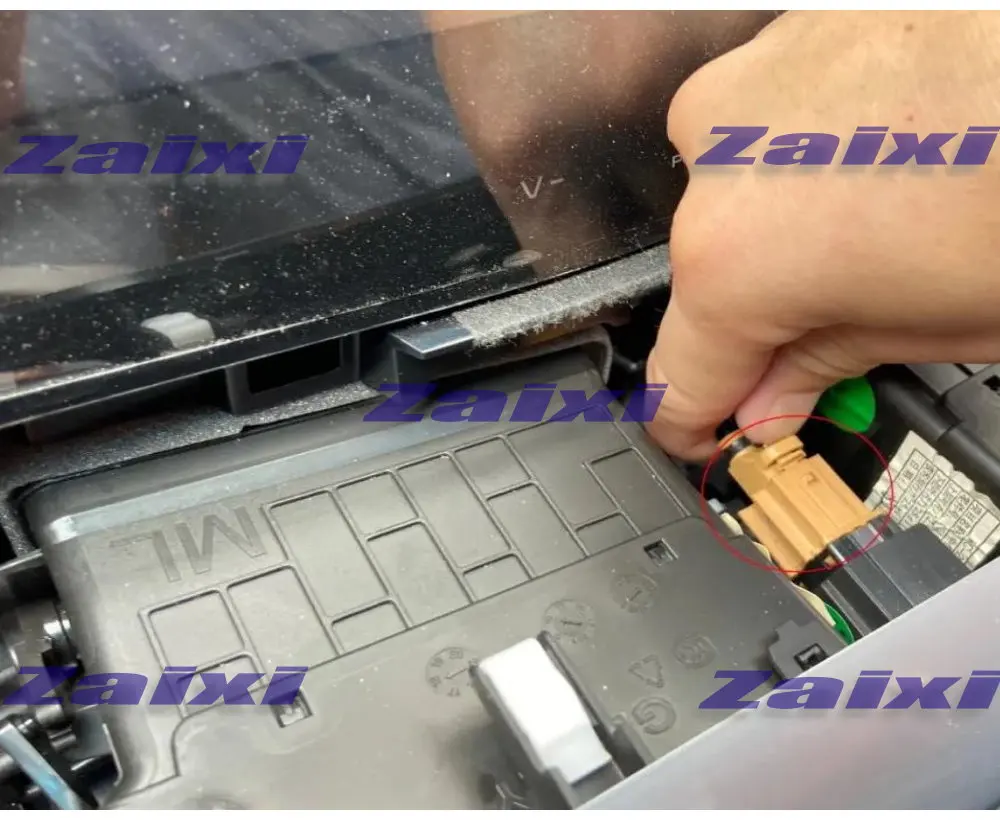

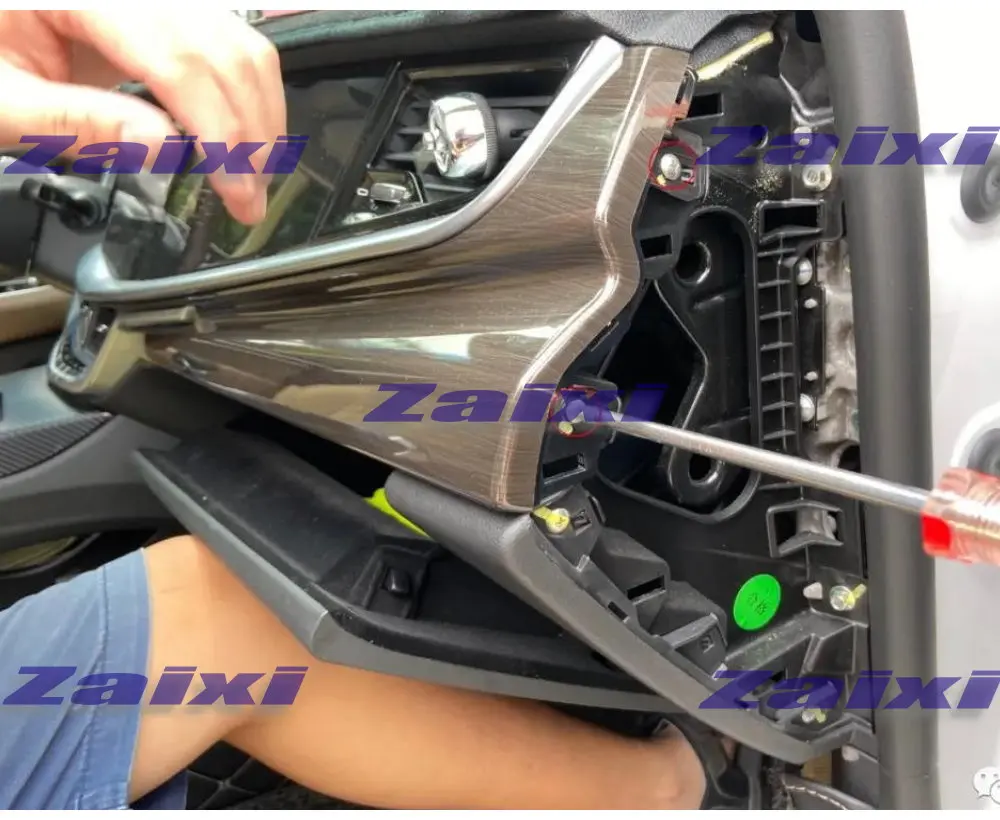

3. Отсоедините жгут проводов за панелью (рис. 7), снимите фото Центрального управления за панелью, прикрутите семь винтов ниже, чтобы зафиксировать экран дисплея (рис. 8) Поднимите приборную панель и обратите внимание, что на боковой части экрана находится другой винт (рис. 9)

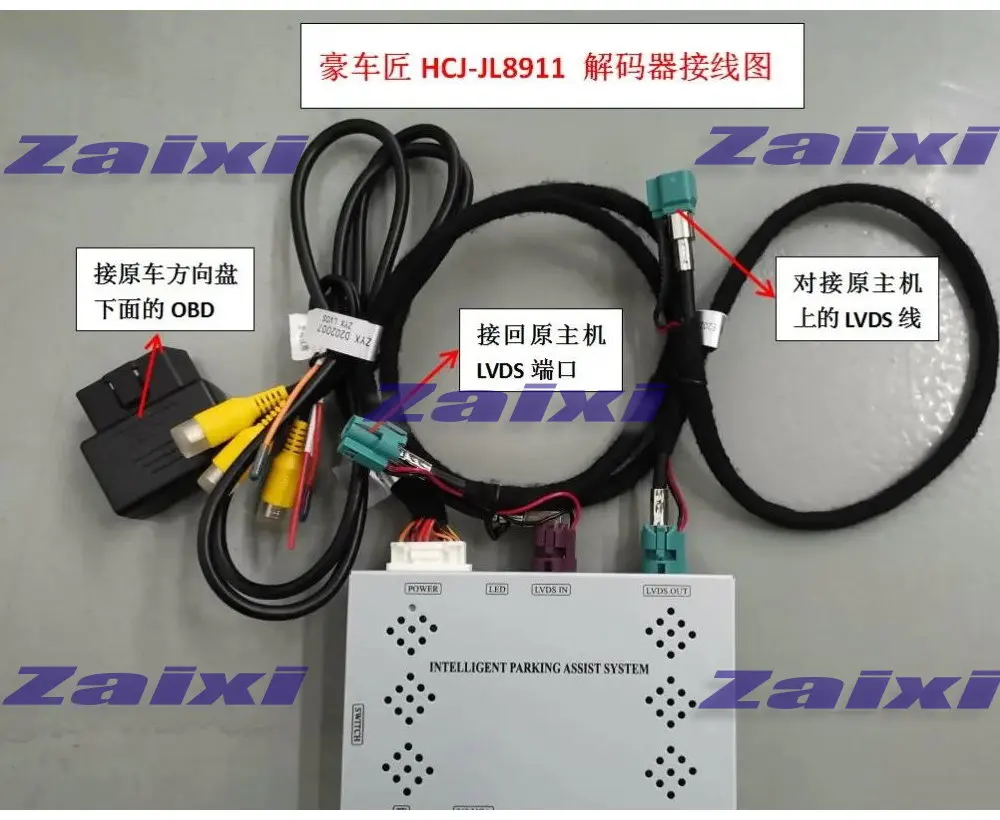

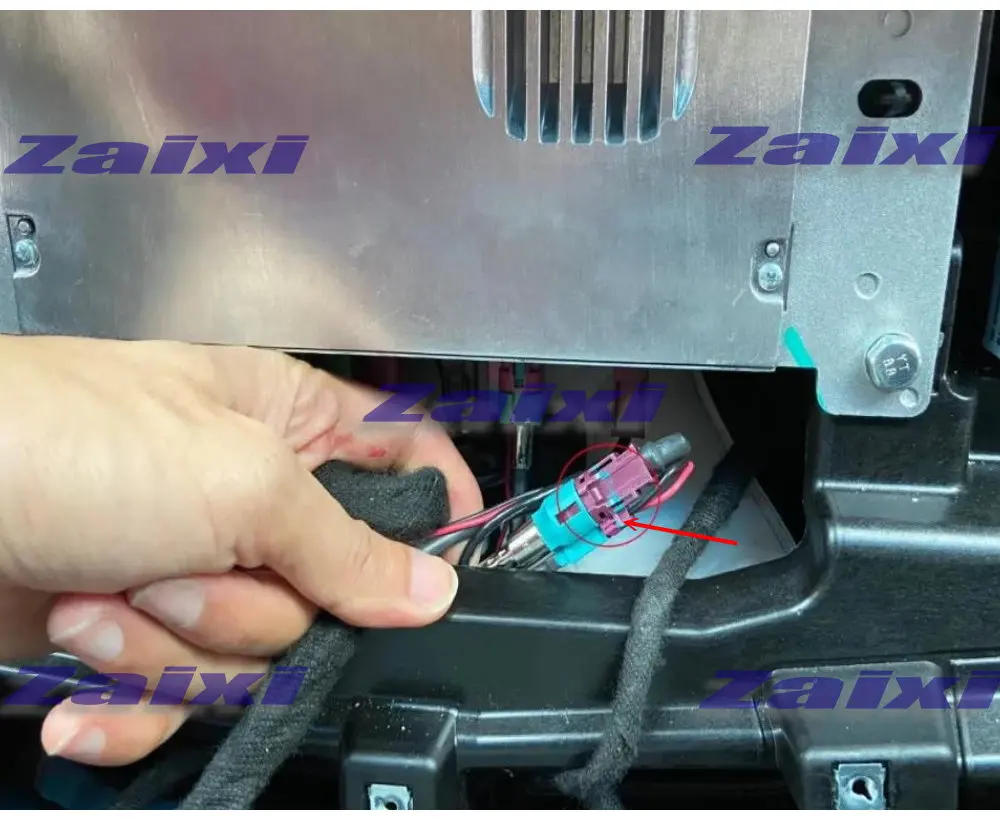

4. После того, как верхняя часть приборной панели наклонена, крепежный винт с левой стороны дисплея отвинчивается в указанном положении (рис. 10), а затем экран вынимается. На хосте за экраном дисплея вытягивается второй правый LVDS кабель (рис. 11) и красный LVDS кабель соединен с выходным терминалом декодера, и соответствующий LVDS кабель подключен обратно к красному порту оригинального хоста (рис. 12)

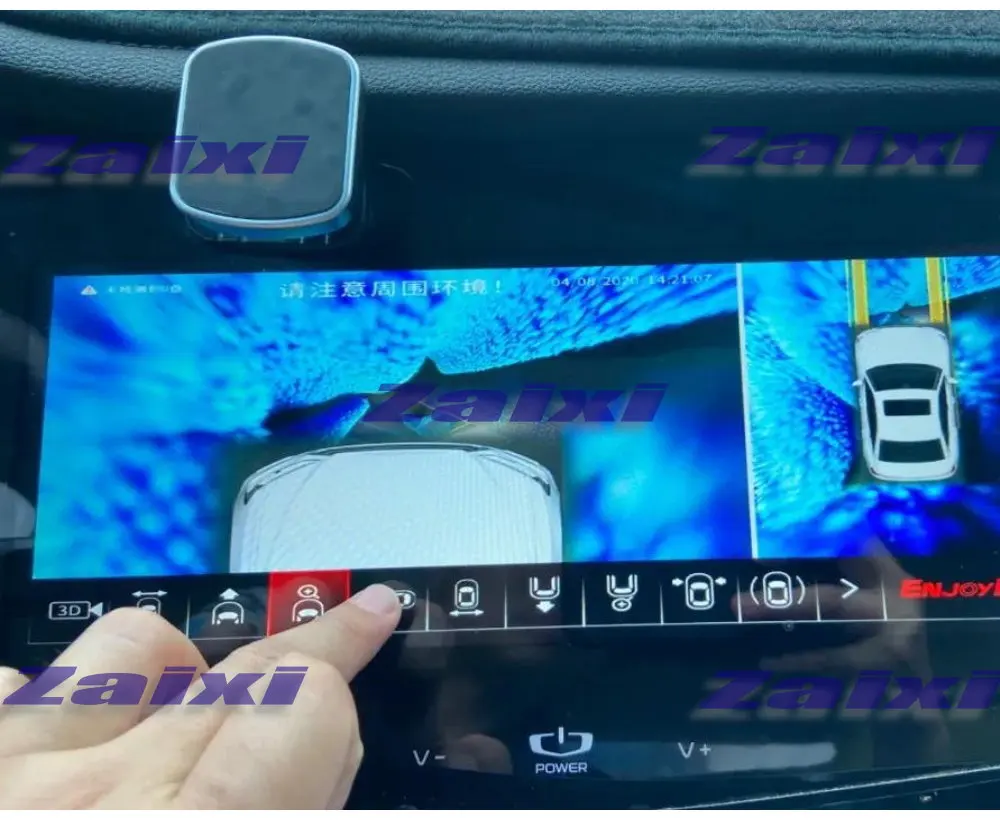

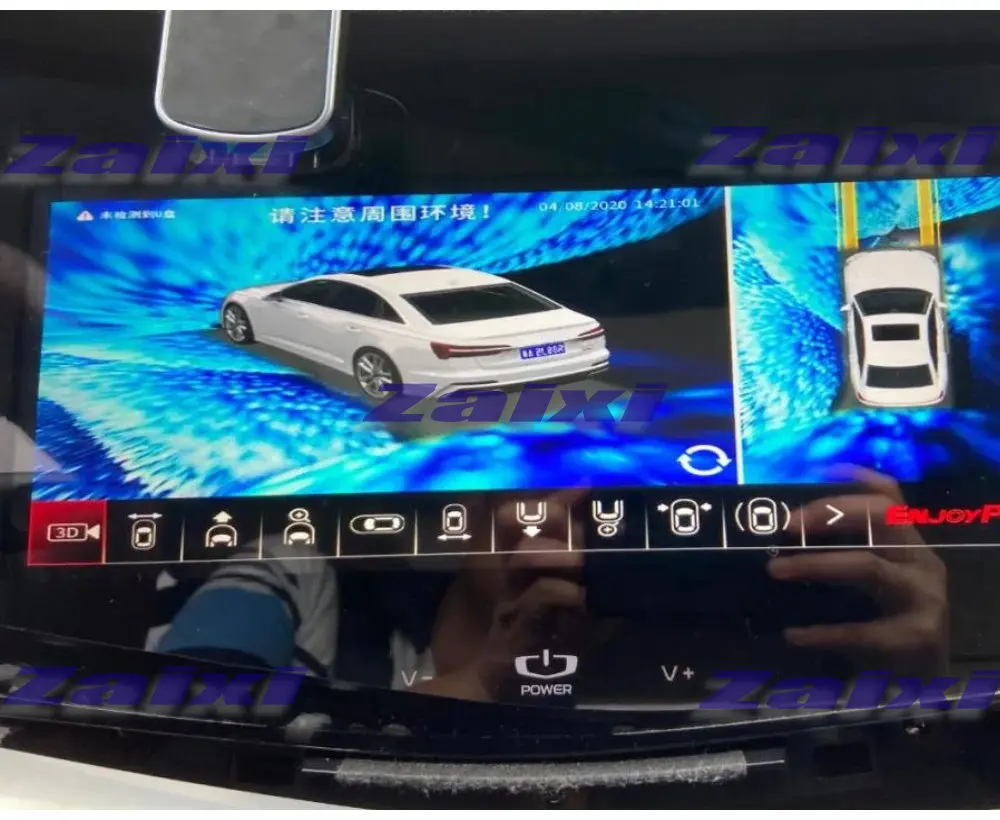

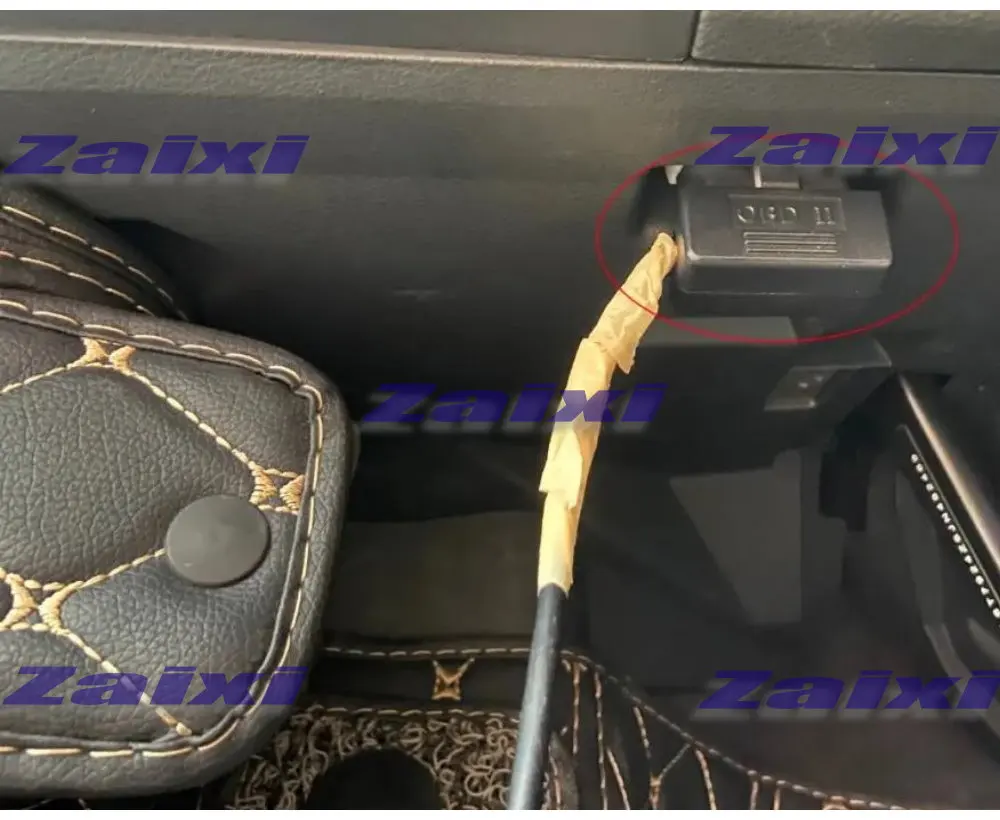

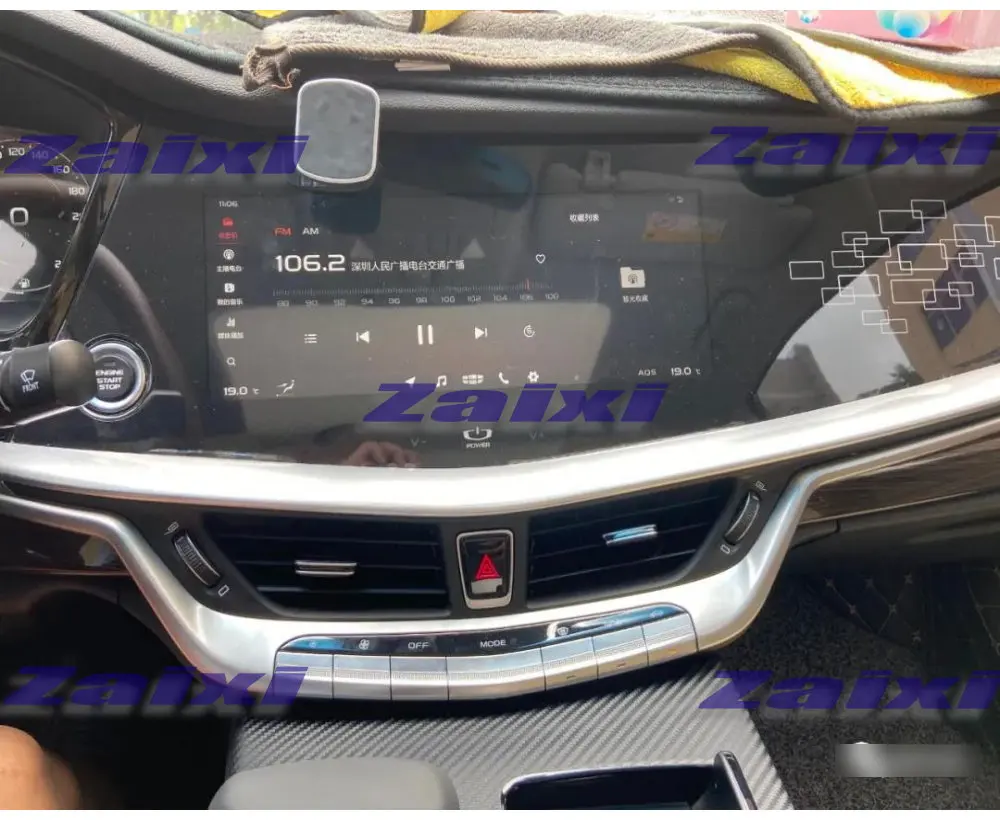

5. Подключите шнур питания в разъем OBD под рулем (рис. 13) и эффект установки после восстановления (рис. 14, 15)

Описание определения DIP switch (для получения подробной информации см. Наклейку DIP на задней части продукта)

Рис. 4:

Рис. 5:

Рис. 6:

Рис. 7:

Рис. 8:

Рис. 9:

Рис. 10:

Рис. 11:

Рис. 12:

Рис. 13:

Рис. 14:

Рис. 15:

Автомобильная камера заднего вида

Автомобильная камера переднего вида

Автомобильный HD оригинальный экран для обновления видео

Для Geely Borry 2015-2020

Декодер коробка и камера функции обновления:

Обратная траектория Направляющие линии обратное изображение + Вид спереди

Неразрушающая установка:

Не требует сломанных проводов и нового программирования

Установка не влияет на нормальную гарантию 4S магазина.

Специальный дизайн автомобиля, оригинальный автомобильный порт непосредственно подключается к установке, так просто!

Советы:

1: 90% людей имеют проблемы с кабельным переключателем LVDS. Некоторые переключатели lvds поставляются с CD-хоста, а некоторые-с ЖК-дисплея.

Если соединение неправильно, может быть проблема «без сигнала». Пожалуйста, внимательно прочитайте инструкции по установке перед установкой.

2: все оборудование может быть установлено только высококвалифицированными экспертами.

3: все установки, обновления и другие операции с использованием автомобильных электронных продуктов должны быть под вашим собственным риском. Если установка неправильная, мы не несем ответственности за неправильную работу оборудования.
