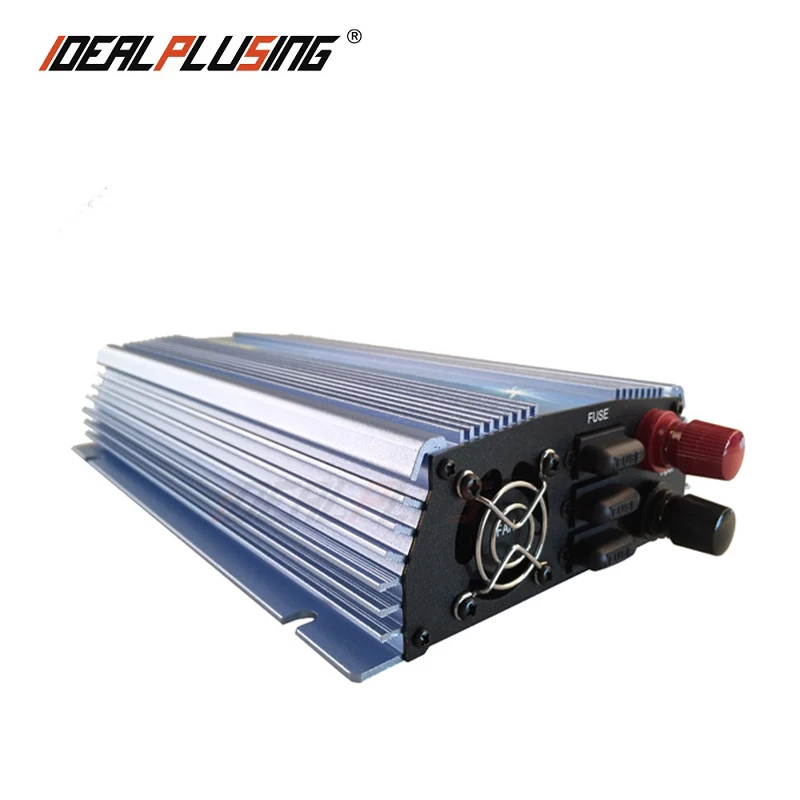

Фотогальванический инвертор 10 8-32 в пост. Тока 24 В 1000 Вт |

Фотогальванический инвертор 10 8-32 в пост. Тока 24 В 1000 Вт |

Цена по прейскуранту завода 10,8-32VDC 24V 1000W Фотоэлектрический инвертор Чистая Синусоидальная волна сетка подключенный Солнечный инвертор

Умный микроинвертор Введение:

1

Умный сетевой инвертор-это компактный блок, который напрямую преобразует постоянный ток в переменный ток для питания приборов и/или офисного оборудования и подключения к сетке утилиты.

2

Выход переменного тока от Smart Microinverter синхронизирован и в фазе с сеткой утилиты.

3

Это ключевое устройство для систем генерации электроэнергии, таких как системы генерации электроэнергии PV, системы генерации энергии ветровой турбины.

4

Умный микроинвертор специально Оптимизированный дизайн для работы с модуляризацией источников питания постоянного тока, который включает в себя основные солнечные модули, 18 в (36 ячеек) монокристаллические и/или поликристаллические солнечные панели, ветряные турбины и батареи.

5

Умные микроинверторы-стабилизация, надежность и высокая эффективность преобразования.

6

Это лучший выбор для систем производства электроэнергии PV.

Преимущества интеллектуального микроинвертора:

1

Уникальный дизайн цепи, выбор импортных промышленных электронных компонентов, более высокая эффективность, более стабильная производительность.

2

Креативная технология MPPT, эффективность более 99%, более быстрая и чувствительная реакция, более надежная.

3

Конструкция параллельного типа для ввода и модуляризации постоянного тока для инвертора, небольшого объема, распределенной установки, легкая для конфигурации системы, гибкая для комбинации, сильная расширенность системы.

4

Использование высокочастотного изоляционного трансформатора, высокая эффективность и высокая безопасность.

5

Идеальная функция электрической защиты.

6

Корпус из алюминиевого сплава, не ржавеет, не жарится и не подвержен коррозии.

7

Получение дизайна электронной цепи, дизайна внешнего вида и других патентов на основные технологии.

Технические параметры интеллектуального микроинвертора

Бренд

Идеальная ткань

Модель

IPS-GTI1000-124

IPS-GTI1000-224

IPS-GTI1000-136

IPS-GTI1000-236

Номинальная мощность

1000 ватт

Солнечные панели

36 cells-vmp: 18-21V:Voc:20-24V

60 cells-vmp: 26-30V:Voc:34-38V

72 cells-vmp: 35-39V:Voc:42-46V

Диапазон входного сигнала постоянного тока

10,8-30VDC

20-45VDC

MPPT напряжение

15-22VDC

24-38VDC

Макс. Постоянного тока. Ток

70а

45А

Выход переменного тока

120VAC(90-140VAC)230VAC(190-260VAC)

Частота

50 Гц/60 Гц (автоматическое управление)

Коэффициент мощности

> 98%

THD

<5%

Фазовый сдвиг

<2%

Эффективность

120VAC(90-140VAC) Версия

Максимальная эффективность

85

88

Стабильная эффективность

83

86

Эффективность

230VAC(190-260VAC) Версия

Максимальная эффективность

88

88

Стабильная эффективность

83

86

Защита

Islanding; Короткое замыкание; Низкое напряжение;

Перенапряжение; Защита от перегрева

Рабочая температура

'-20 ℃-65 ℃

Рабочая влажность

0% ~ 90% RH без конденсации

Водонепроницаемый

Внутренний дизайн

Показать

Световой диод (светодиодный)

Охлаждение

Вентилятор

Автономный источник питания

<1 Вт

EMC

EN61000-6-3:2007 EN61000-6-1:2007

Нарушение сетки

EN 50178 + EN 62109-1 + VDE0126-1-12

Обнаружение сетки

DIN VDE 1026 UL1741

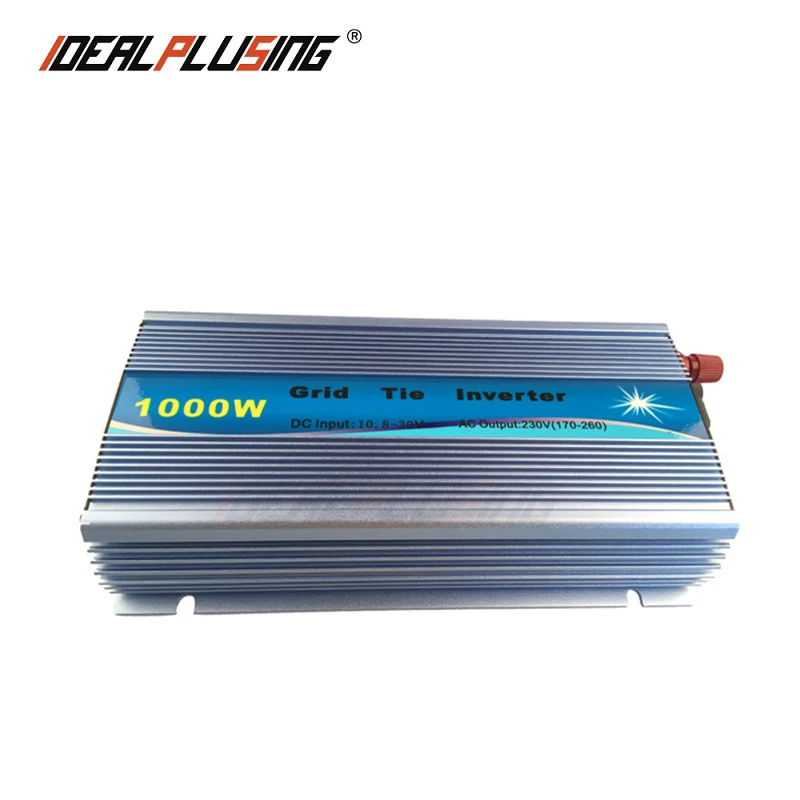

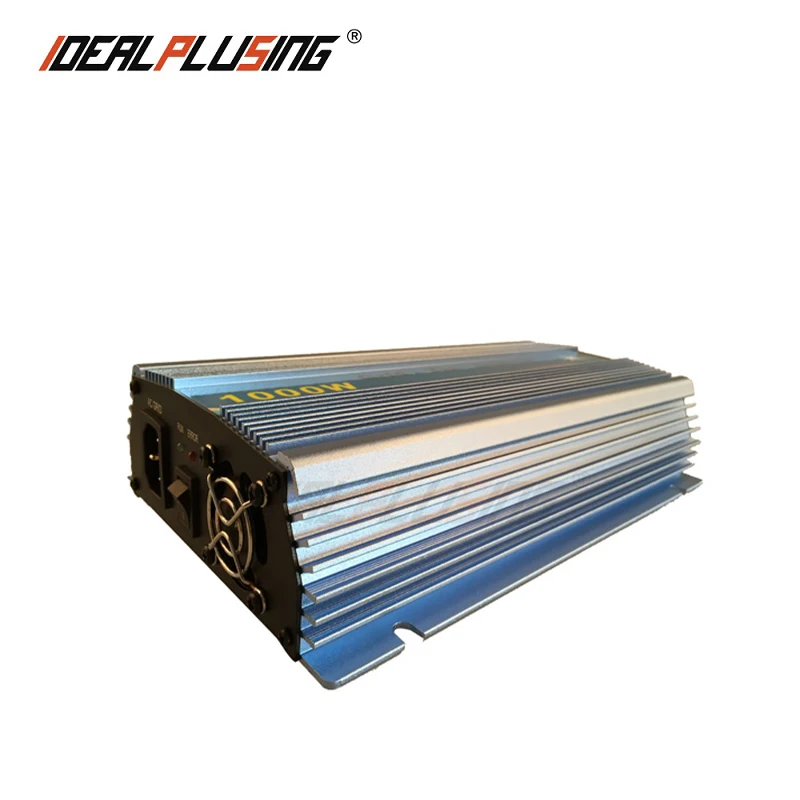

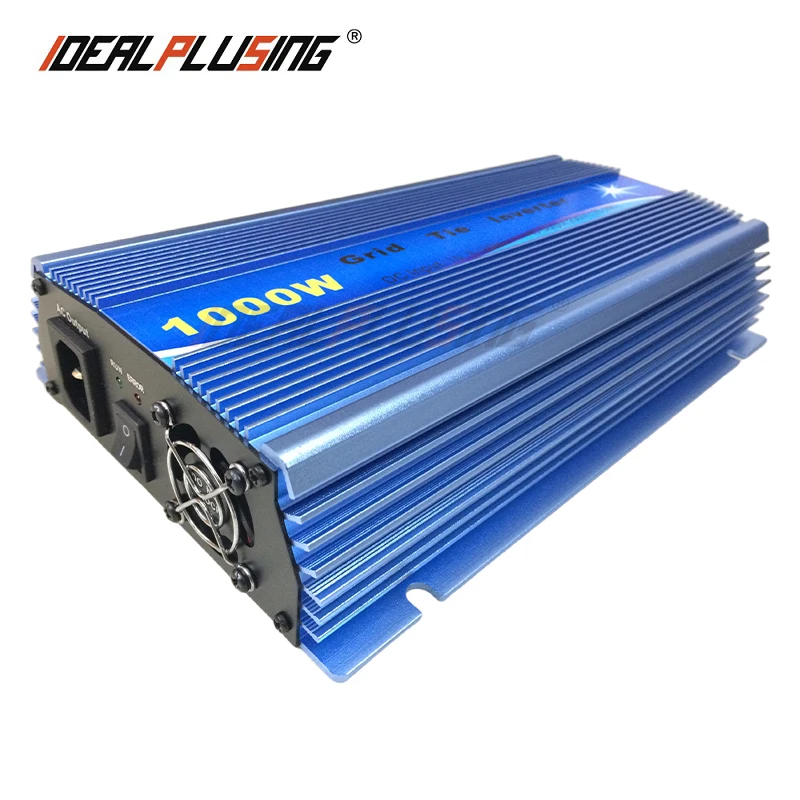

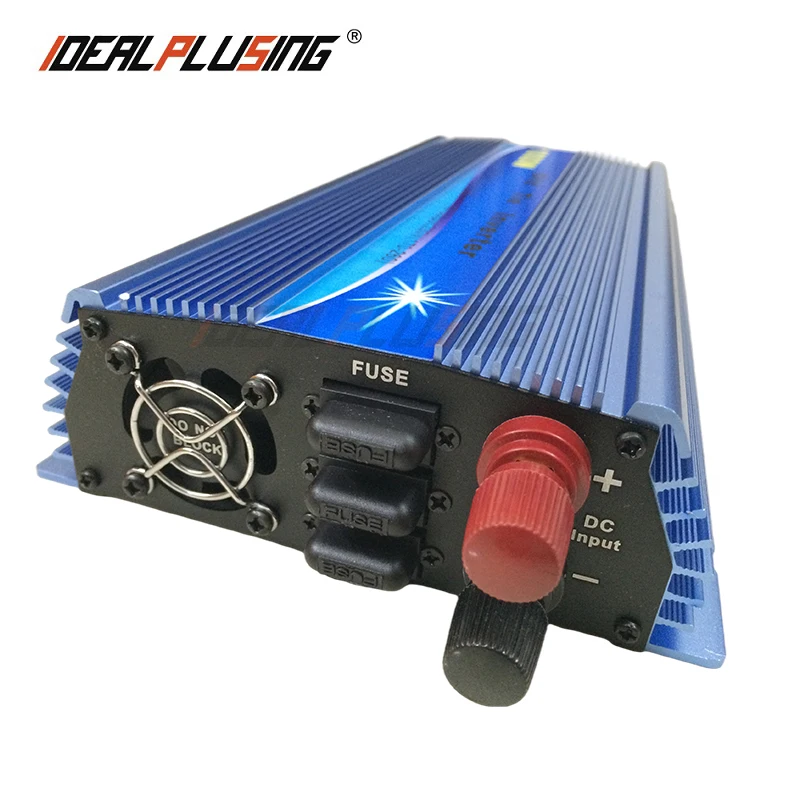

Справочная фотография

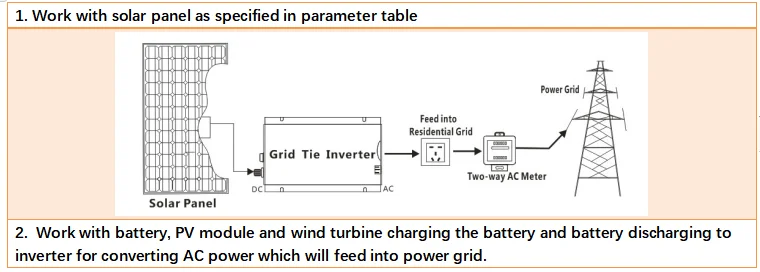

Как сочетать инвертор с солнечными панелями и батареями

А. Инвертор работает с солнечными панелями.

11-32VDC диапазон для 36cells-Vmp:18-21V:Voc:20-24V солнечных панелей.

22-60VDC диапазон для 60 cells-vmp: 26-30V:Voc:34-38V или 72 cells-vmp: 35-39V:Voc:42-46V. Этот диапазон подходит для двух версий солнечных панелей.

B. Инвертор работает с батареей.

Если вы хотите использовать этот сетевой инвертор для аккумулятора, используйте 24VDC аккумулятор с 11-32VDC инвертором. 36VDC батарея с 22-60VDC инвертором.

Потому что этот инвертор предназначен для солнечных панелей с функцией MPPT. Поэтому мы не очень рекомендуем клиентам использовать его для аккумулятора. Это может сократить срок службы инвертора. При использовании аккумулятора для питания инвертора Используйте автоматический выключатель.

Примечание:

Исходное напряжение инвертора составляет 16 В. Поэтому вход DC11V не может быть использован.

32 В-это только мгновенное напряжение, используемое в качестве буферной защиты, а не в качестве рабочего входного напряжения. В противном случае это повредит инвертор.

Напряжение солнечной панели уменьшится с интенсивностью солнечного света. После запуска инвертора в 16 В, он будет работать, даже если напряжение панели снизится.

Мы разработали широкий диапазон входного напряжения, чтобы инвертор мог выводить больше мощности. После того, как напряжение ниже 15 в, рабочая эффективность начнет снижаться.

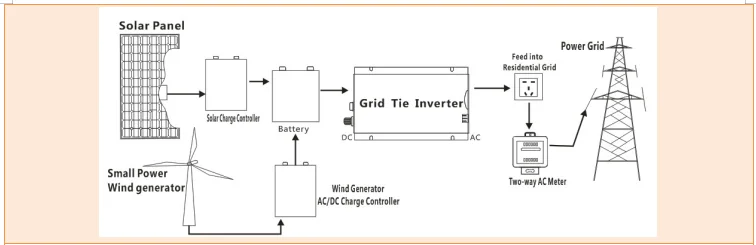

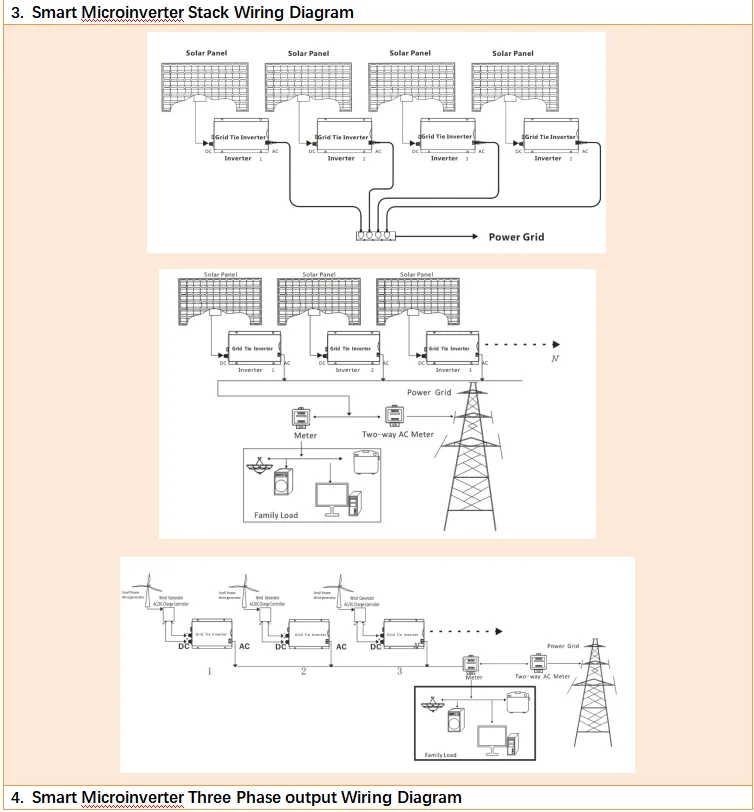

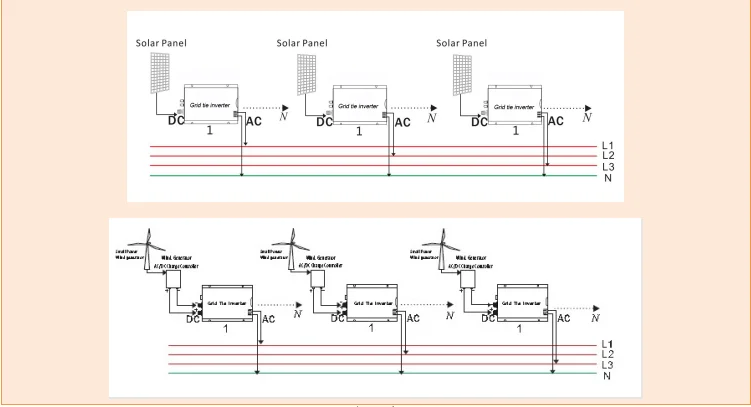

Схема изучения приложений
