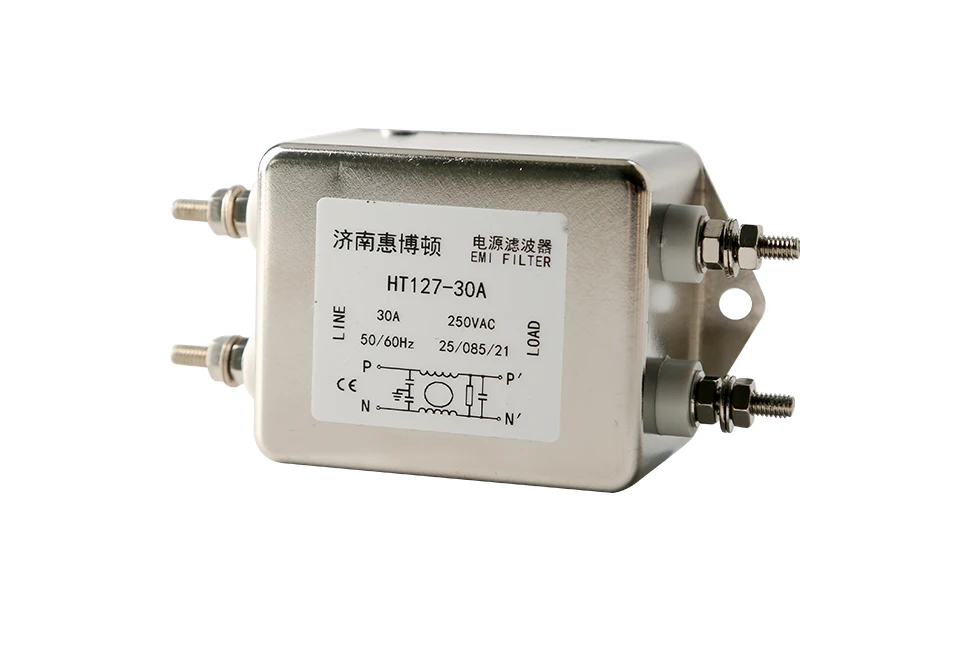

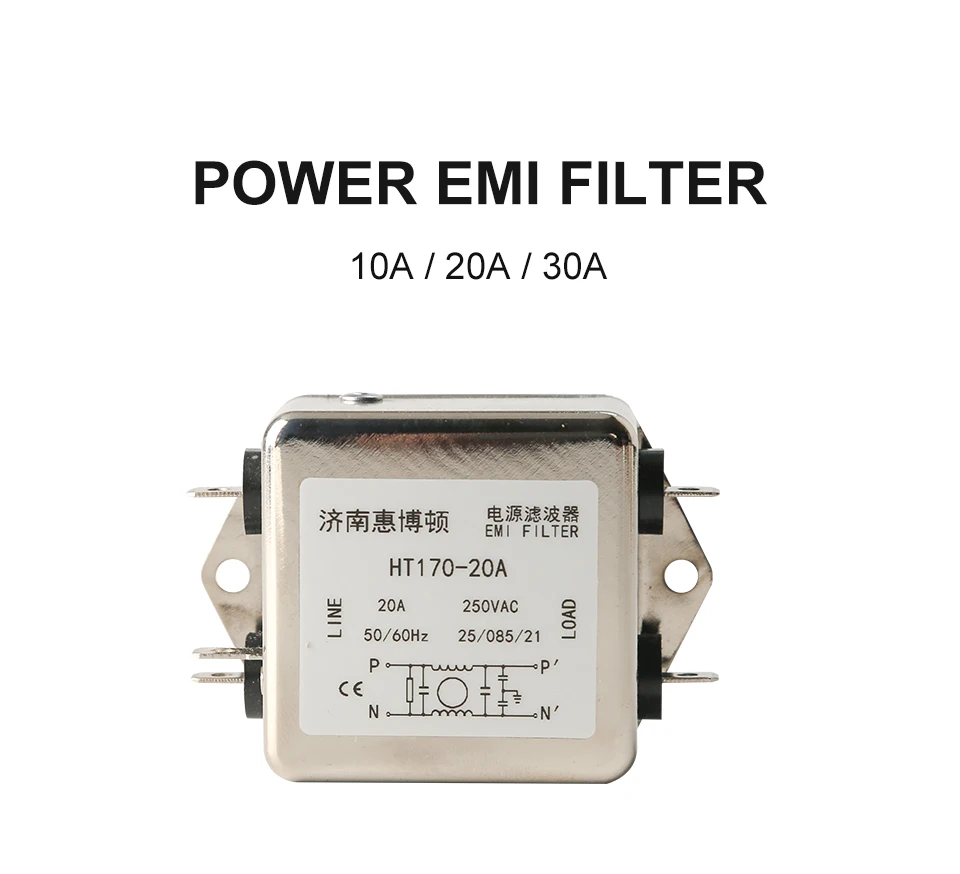

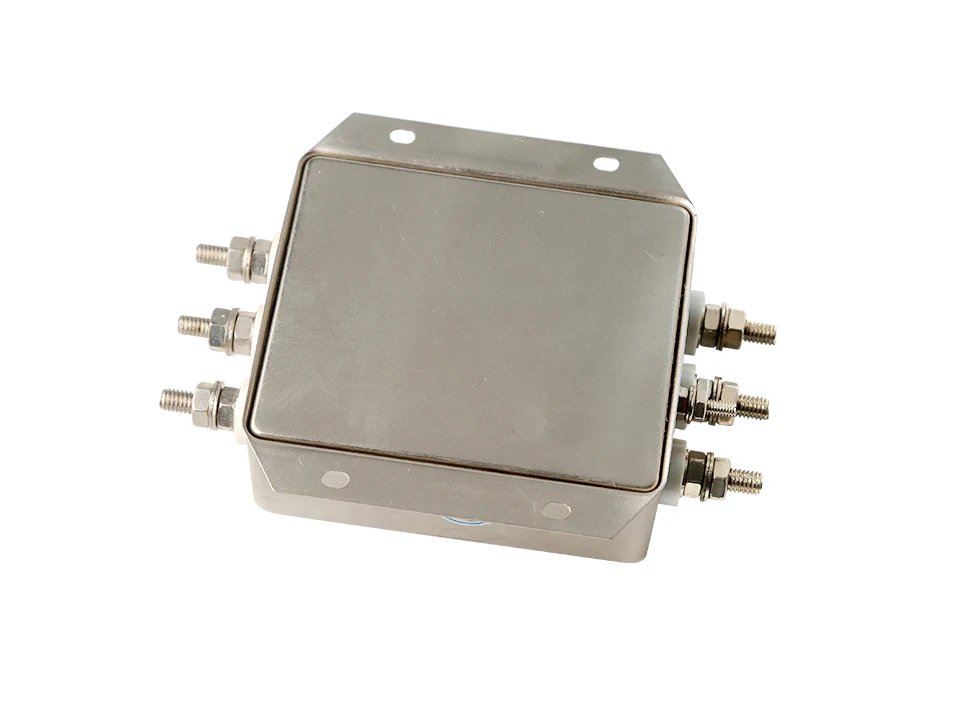

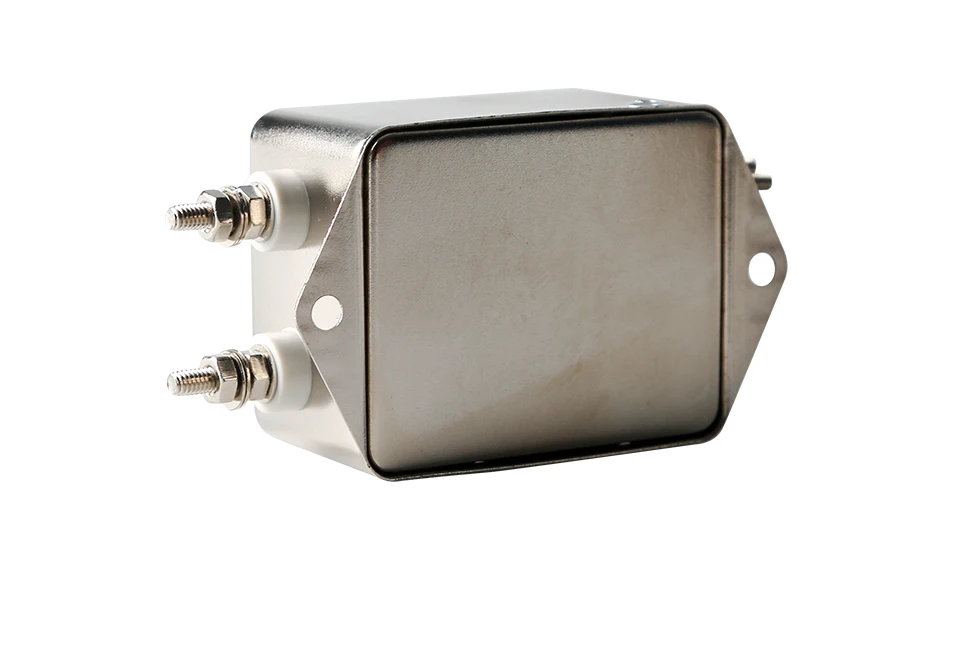

Однофазный фильтр переменного тока 10 А/20 А/30 А |

Однофазный фильтр переменного тока 10 А/20 А/30 А |

1. Соответствующие технические параметры

1. Номинальное напряжение

Номинальное напряжение-это рабочее напряжение сетевого фильтра EMI на указанной частоте сети.

2. Номинальный ток

Это максимальный непрерывный рабочий ток, который допускается при номинальном напряжении и заданной температуре окружающей среды (25 °C).

3. Тест давления запечатывания

Тестовое напряжение относится к анти-электрическому напряжению между фильтрующей линией и линией, а также между линией и землей. Время тестирования составляет 1 минуту, и фильтр не горит, не ломается, не повреждает или не снижает производительность. Обратите внимание, что несколько тестов повредят фильтр. В конце теста Сбросьте напряжение до нуля и разрядите напряжение на конденсаторах внутри фильтра через подходящий резистор.

4. Максимальный ток утечки

Ток утечки фильтра питания относится к току, проходящему через фазовую линию, нейтральную линию и линию заземления под номинальным напряжением, когда фильтр заряжен. Это в основном вызвано конденсатором (Cy), Соединенным между фазовым проводом и заземляющим проводом, а также между проводом и заземляющим проводом, не вызванным плохим изоляционным эффектом. Наша компания полностью проверила безопасность при выборе конденсаторов; Ток утечки относится к максимальному току, проходящему через провод заземления при 250 В переменного тока/50 Гц. Для фильтров различных типов и применений этот индикатор имеет различные правила.

5. Сопротивление изоляции

Сопротивление изоляции относится к сопротивлению между фазовой линией и нейтральной линией фильтра и земли, обычно тестируется с помощью счетчика сопротивления изоляции 500 В постоянного тока.

2. Демонтаж, установка и проводка

1. При транспортировке фильтра, пожалуйста, носите корпус или сторону установки и не используйте терминал фильтра в качестве опорной точки, чтобы избежать скручивания терминала, или сломанный, который уменьшит Индекс безопасности и фильтрующий эффект фильтра.

2. Направление подключения фильтра питания (линия-входной конец, нагрузка-выходной конец), номинальное напряжение, номинальный ток, применимая частота, рабочая температура и другие параметры, пожалуйста, обратитесь к идентификации продукта.

3. Поскольку фильтр питания часто использует заземляющий конденсатор (Cy) внутри фильтра для направления помех на землю для достижения цели волны, необходимо иметь хорошее заземление во время установки: металлический корпус и корпус фильтра должны быть хорошо контактными с поверхностью, И Соедините заземляющий провод хорошо (для достижения эффекта общего заземления), заземляющий провод должен быть как можно короче (чтобы сделать Сопротивление заземления как можно меньше)

4. Положение установки фильтра должно быть выбрано при входе источника питания, а длина входной линии в шасси должна быть максимально сокращена для уменьшения радиационных помех; если существует большое расстояние между линией питания переменного тока, входящей в шкаф, и фильтром питания, Тогда лучше всего использовать экранированный провод для этой линии.

5. Соединительная линия фильтра предпочтительно витая пара, которая может эффективно устранить некоторые высокочастотные помехи.

6. Входная линия и выходная линия фильтра должны быть отделены друг от друга и не должны быть параллельны или соединены вместе, чтобы не снизить эффективность фильтра.

7. Для винтового клеммного фильтра пользователь должен использовать два гаечных ключа при проводке, использовать гаечный ключ 1 для фиксации корневой гайки и использовать гаечный ключ 2 для фиксации наконечника болта, во избежание чрезмерной силы и вращения болта, что может привести к повреждению внутренней цепи. Изменения, в результате чего фильтр загорается, короткое замыкание, поломка или уменьшает эффект фильтрации,

8. Для клеевого фильтра типа припоя подключаемый разъем или метод сварки используется для соединение, а время сварки не должно превышать 5 секунд
