Инвертор немодулированного синусоидального сигнала SUNYIMA 4800 Вт 12-72 В постоянного

Инвертор немодулированного синусоидального сигнала SUNYIMA 4800 Вт 12-72 В постоянного

Примечание: Эта материнская плата является материнской платой инвертора мощности, а также нуждается в трансформаторе частоты питания, который будет использоваться вместе!

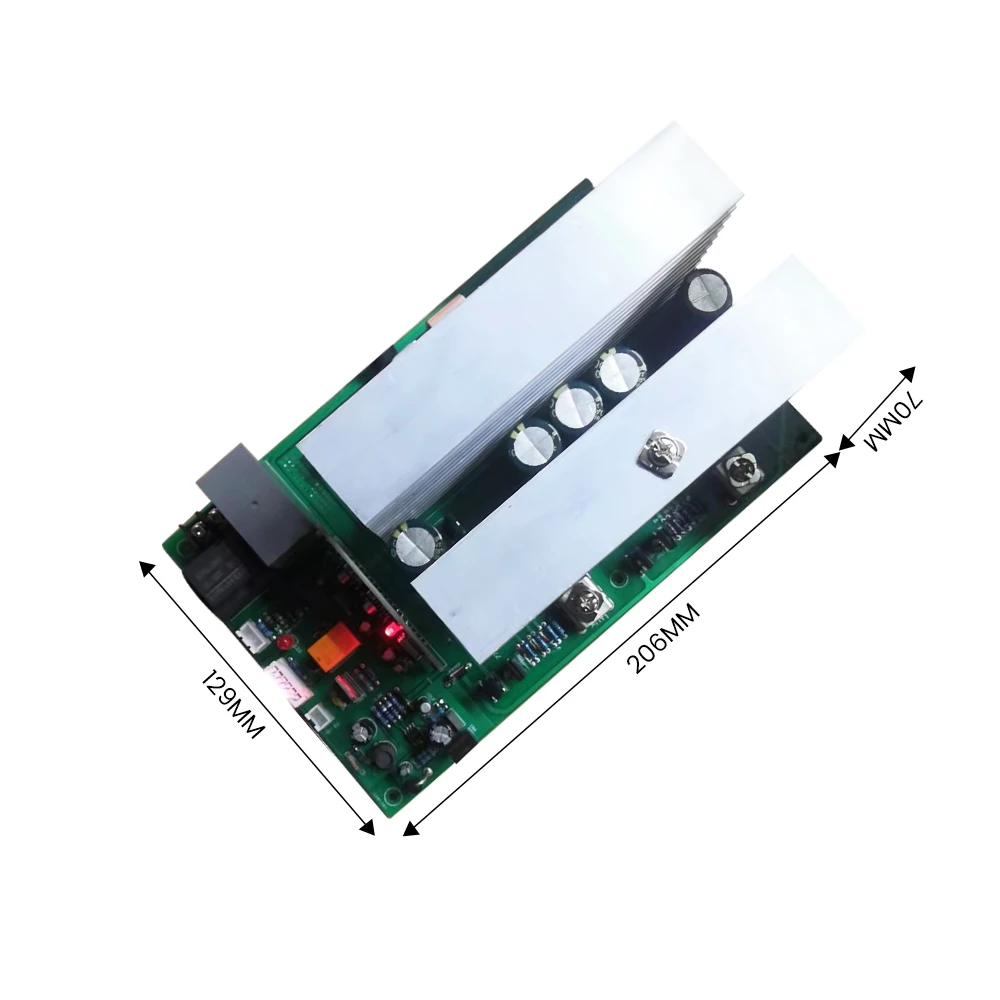

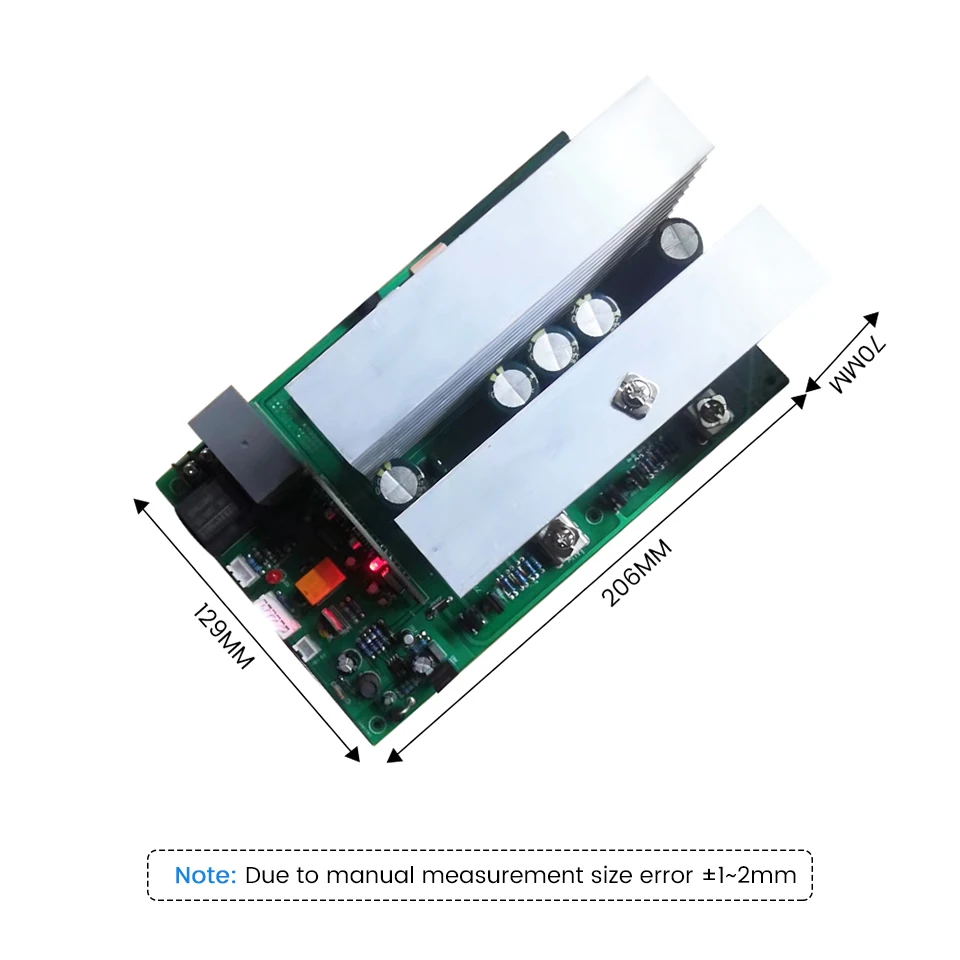

Размер платы: 206x129x70мм

Плата может быть универсальной от 12 В до 72 в, сколько в соответствует тому, сколько в трансформаторов. Он также может использоваться в качестве трансформатора с несколькими напряжениями, а также может быть добавлен переключатель для многократного использования напряжения.

Максимальный проходящий ток 12 трубок составляет 180A, а долгосрочный рабочий ток лучше всего контролировать на 100A

Долгосрочный расчет мощности-это напряжение батареи x ток = мощность

48VX100A = 4800 Вт

24Vx100A = 2400 Вт

12Vx100A = 1200 Вт

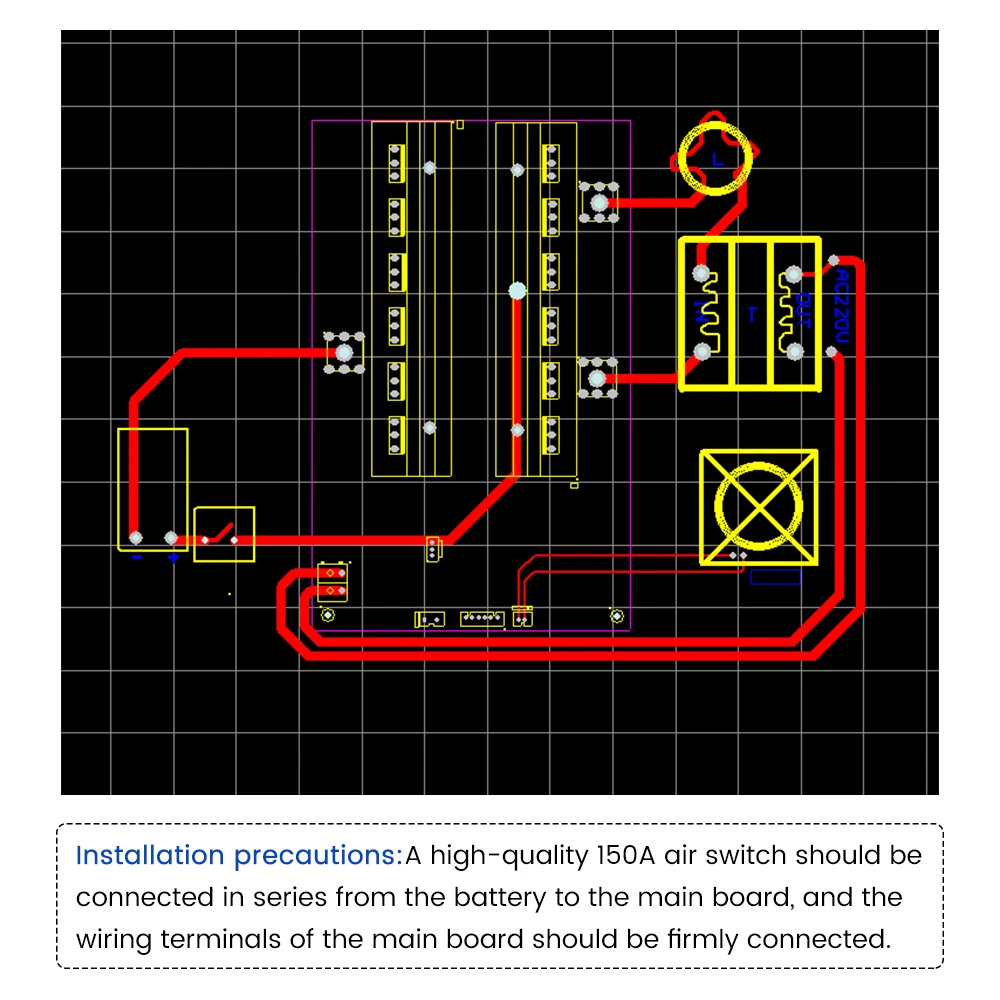

Меры предосторожности при установке: высококачественный воздушный выключатель 150A должен быть соединен последовательно от аккумулятора к основной плате, а Проводные клеммы основной платы должны быть прочно подключены.

Описание функции основной платы синусоидального инвертора частоты мощности:

Выберите батарею 12 В в качестве примера: {24 в 36 в 48 в 60 в, что соответствует многоточечным напряжениям 12 В}

1. Защита от низкого напряжения батареи:

В тех случаях, когда напряжение батареи ниже, чем 10,5 V в расчете на коробку, инвертор выключит инвертор (нет выходного напряжения переменного тока в настоящее время), и инвертор находится в режиме ожидания.

2. Защита от перенапряжения батареи:

Когда напряжение батареи выше 14,8 в на ячейку, инвертор также выключит инвертор и войдет в режим ожидания.

3. Батарея обычно запускается автоматически:

В тех случаях, когда батарея находится под защита от низкого напряжения, когда солнечную энергию или ветер может зарядить аккумулятор до 12,5 V в расчете на коробку, инвертор автоматически начинает выходное напряжение переменного тока для питания к нагрузке. Защита от перенапряжения батареи: После защиты от перенапряжения инвертор также начнет автоматически, когда он восстановится ниже 14,8 в для каждой ячейки.

4. Вентилятор с контролем температуры и защита от перегрева:

Когда инвертор работает нормально, вентилятор не работает. Когда температура слишком высока, вентилятор работает автоматически. Когда температура падает, вентилятор автоматически прекращает работу. Когда вентилятор поврежден и температура слишком высока, инвертор выключит инвертор и войдет в режим ожидания.

Когда температура падает, инвертор автоматически начинает выводить переменный ток.

5. Защита от ударов и короткого замыкания:

Инвертор имеет аппаратную защиту от волн в режиме реального времени и защиту от короткого замыкания с задержкой программного обеспечения (400 мс), а также трансформатор изоляции частоты питания, что повышает ударопрочность и надежность продукта.

Конфигурация трансформатора:

Кольцо, квадратное (EI, F), u-образное (CD), форма рта, Вход AC 220v

Выход является одной обмоткой переменного тока 6-40 В, используйте наш магазин, 12-60-72 В инвертор готовой платы, подключите его и использовать его.

Рекомендуемая поддерживающая мощность трансформатора:

12 В источник питания 6-7 в до 220 В трансформатор

Источник питания 24 В

Используйте трансформатор 12-14 в до 220 В

36 в источник питания 18-21 в до 220 В трансформатор

48 в источник питания

Используйте трансформатор 24-27 в до 220 В

60 в источник питания 30-34 в до 220 В трансформатор

Если устройство установлено и ток без нагрузки большой, его необходимо подключить к низковольтной стороне трансформатора.

Подключите индуктор серии «должен быть добавлен тороидальный трансформатор».

SUNYIMA 4800 Вт Чистая синусоида Инвертор DC 12V-72V дo AC 110V/220V Мощность преобразователь частоты ЖК-дисплей Дисплей 12 трубы инвертор
