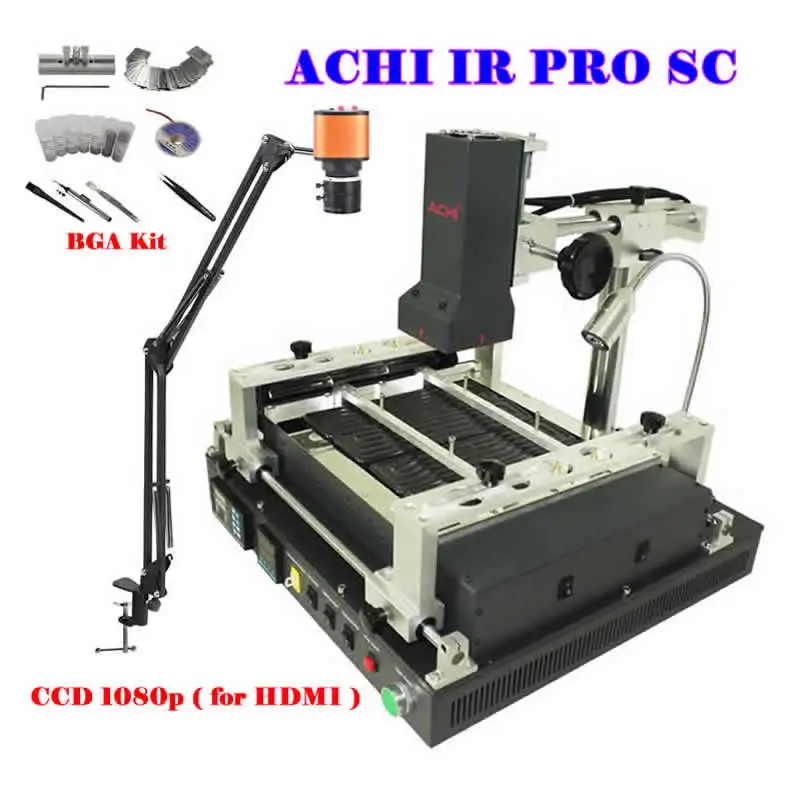

Наладочная станция материнской платы ACHI IR PRO SC инфракрасная паяльная станция для материнской платы чип печатной отремонтированы с общей топливной магистралью комплект CCD

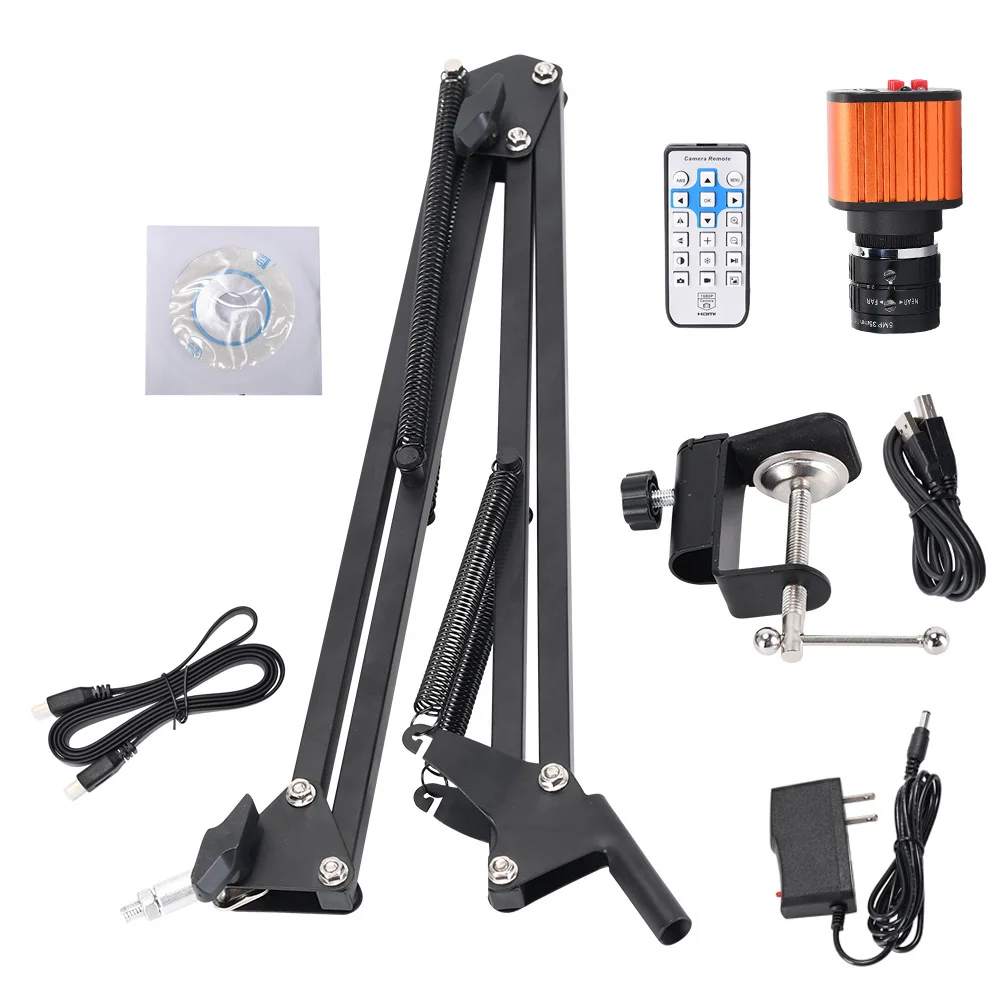

Упаковочный лист для CCD:

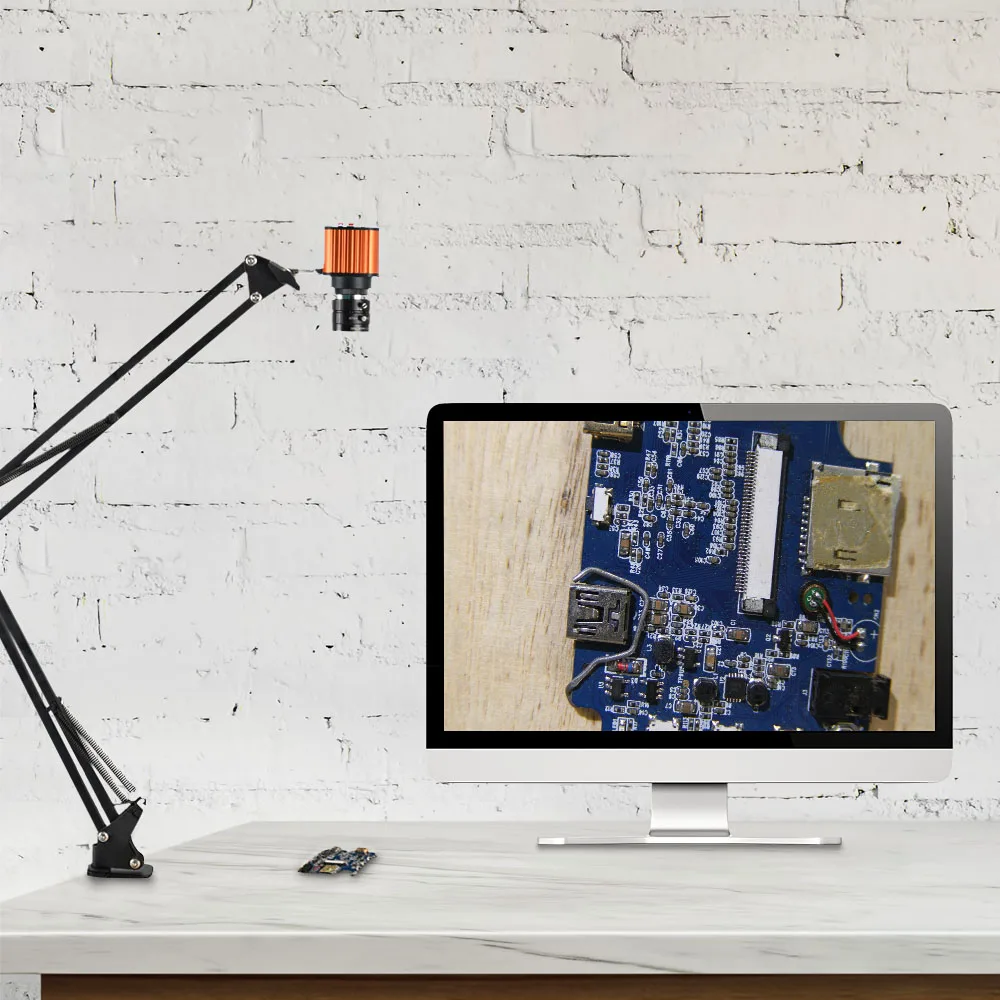

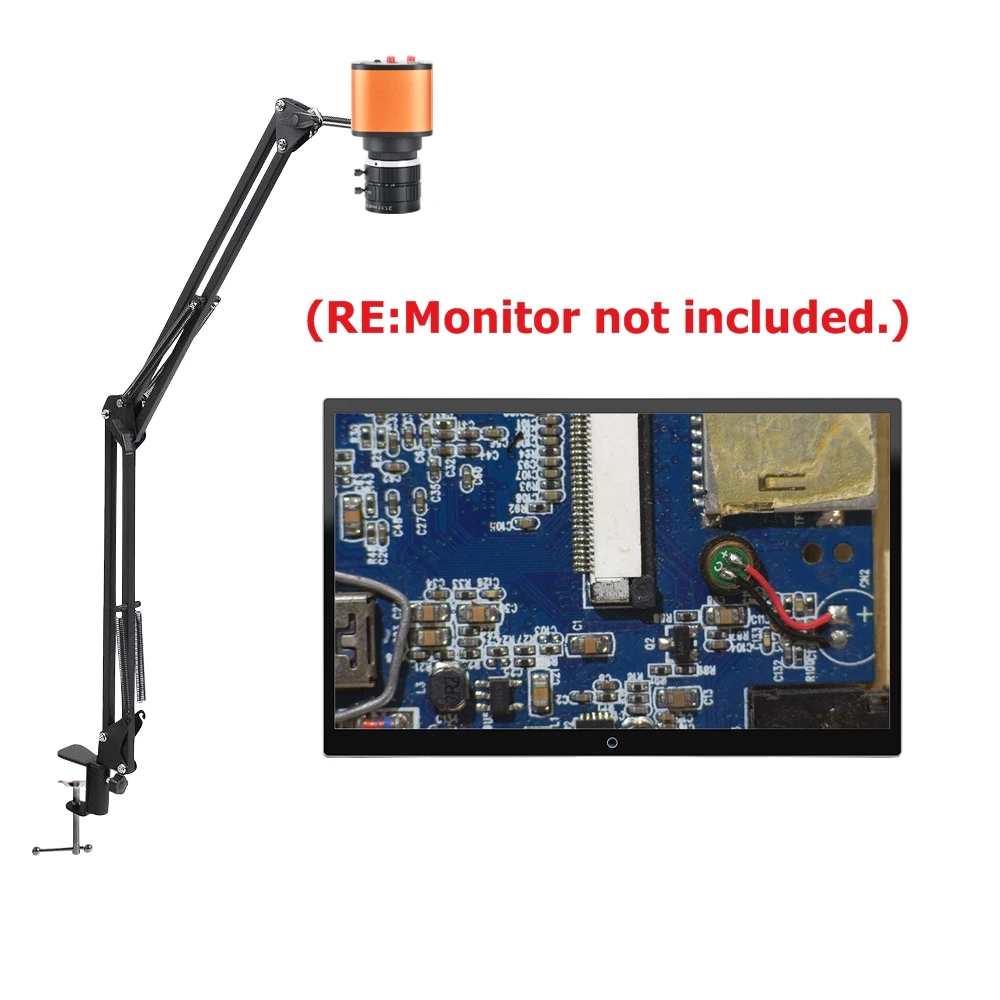

1 x камера микроскопа

1 х HDMI кабель

1 x ИК-пульт дистанционного управления

1 х адаптер питания ЕС

1 x Универсальная Подставка CCD

Объектив 1x35 мм

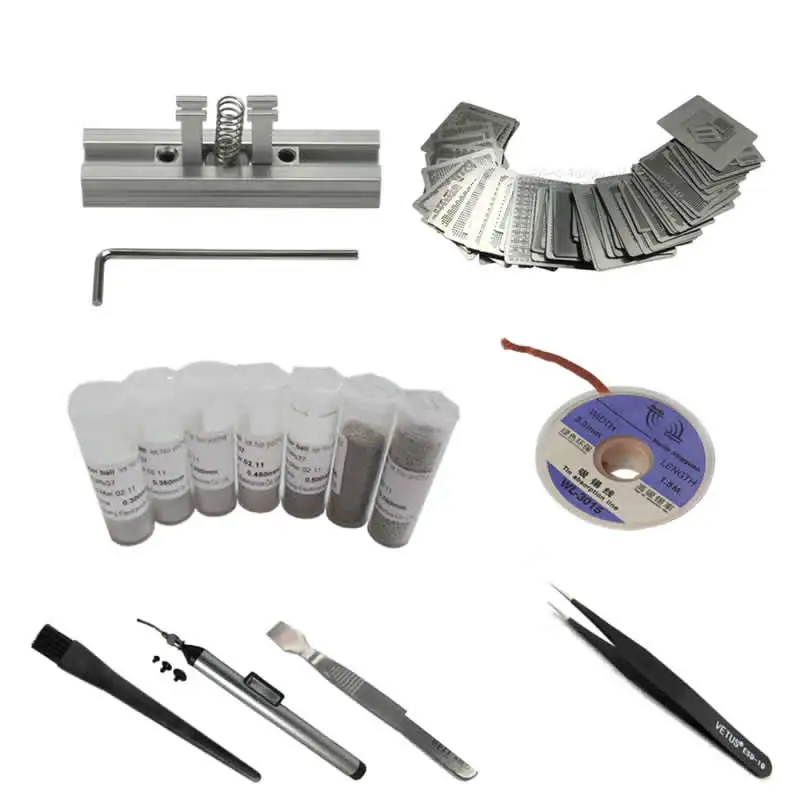

Упаковочный лист набор BGA:

1 x приспособления прямого нагрева

1 x всасывающая линия

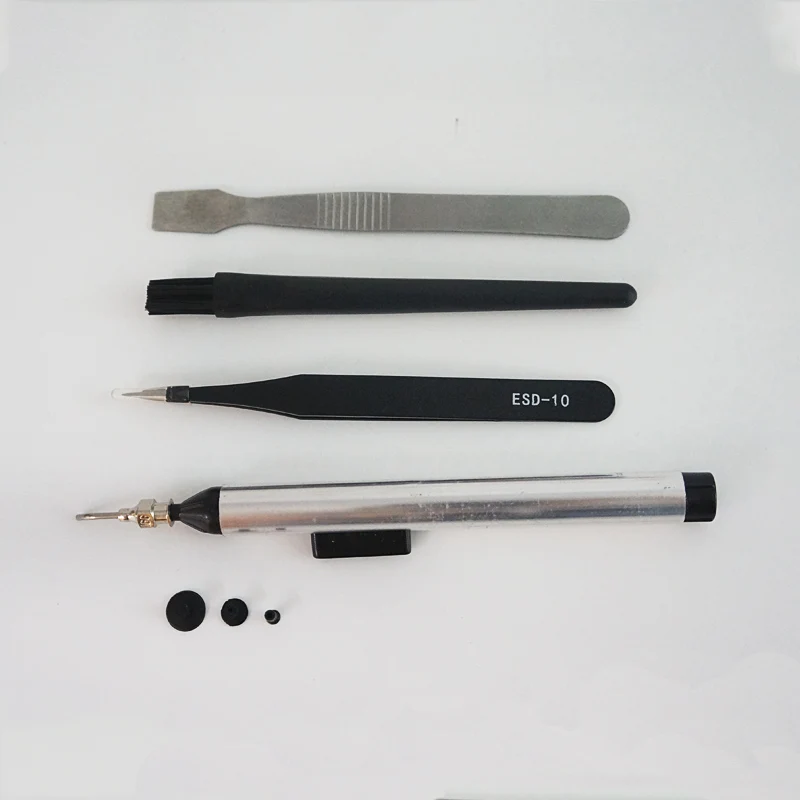

1 x Кисть

1 х вакуумная Ручка

Скребок-1 шт.

1 пинцет

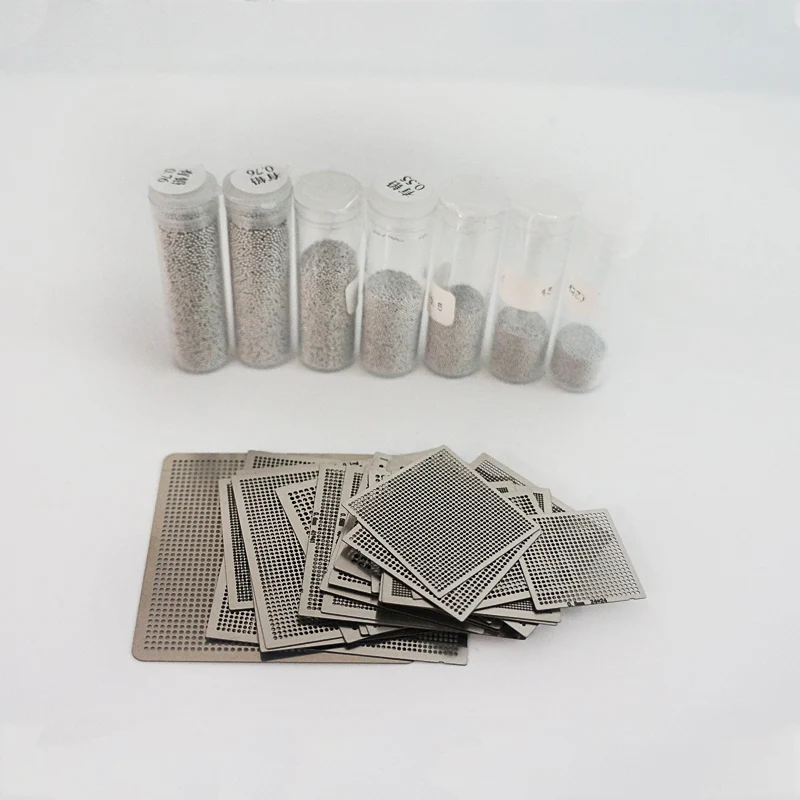

Паяльные шарики 5x25k (0,3/0,4/0,5/0,55/0,6/0,65/0,76 мм)

29 x универсальные трафареты

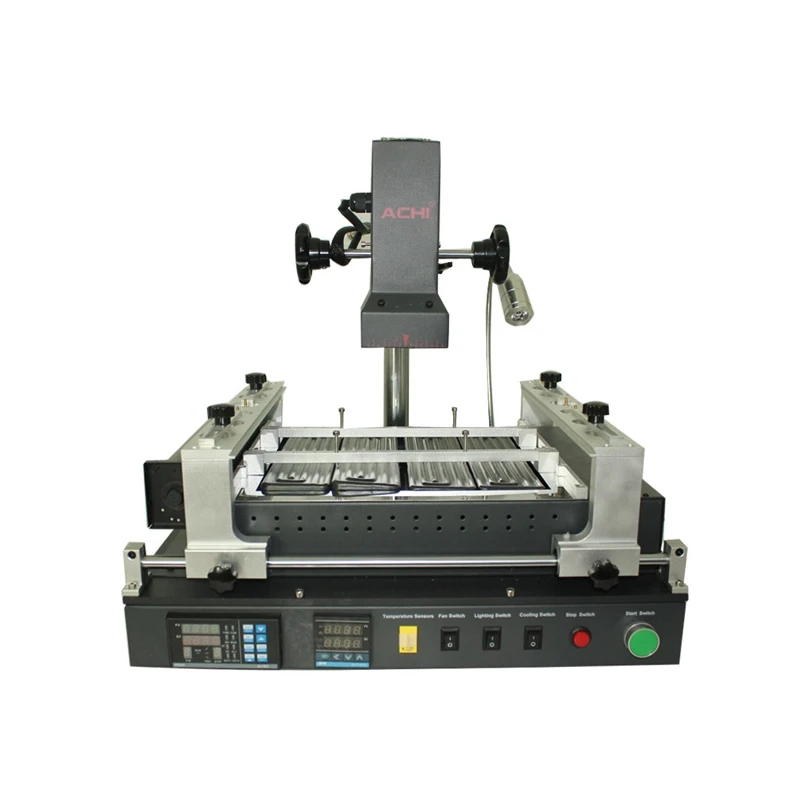

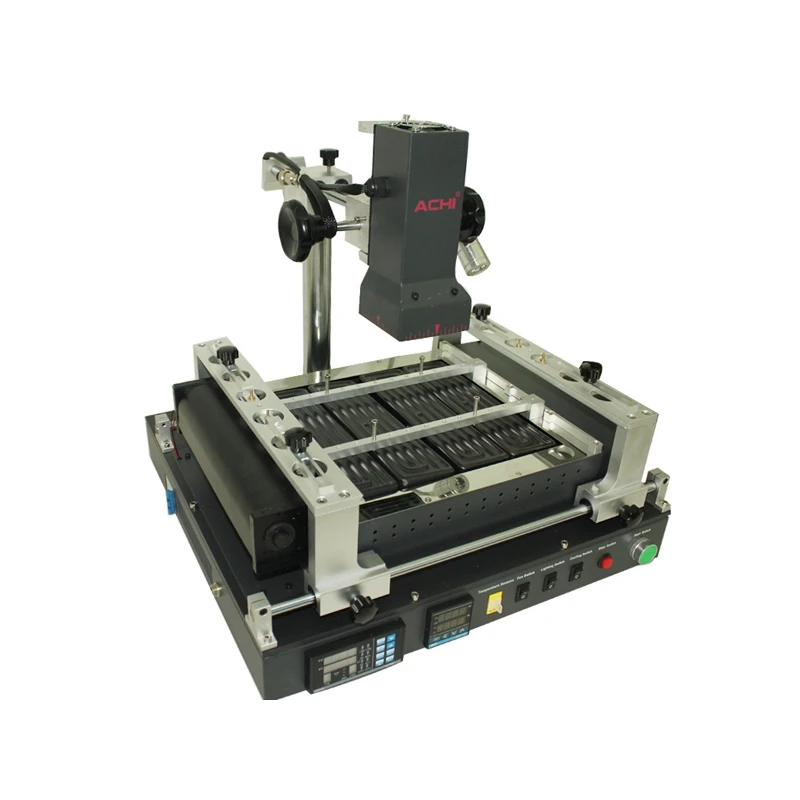

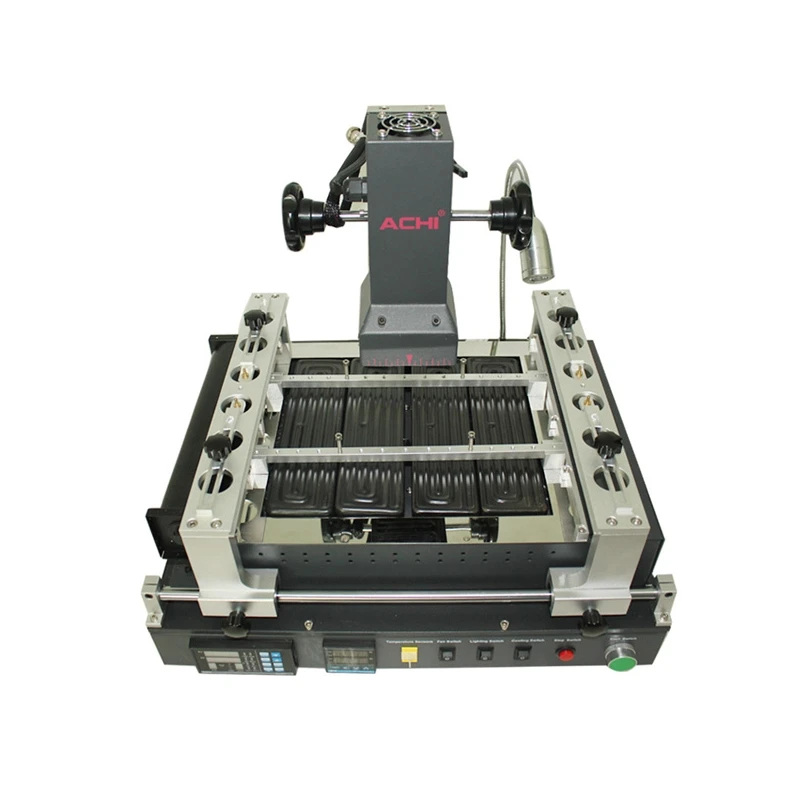

Введение для ACHI ir-pro-sc V4
1. Паяльная станция ACHI BGA предназначена для удовлетворения растущих потребностей современных условий работы BGA. Продукты применяются для сварки CBGA CCGA CSP QFN MLF PGA, всех чипов BGA зеленого эпоксидного типа и других специальных частей, таких как металлическая защитная крышка, пластиковая Замена соединителя различных и мягких печатных плат.
2. Машина поставляется вместе с руководством, информация легко понять. Даже если вы никогда не занимались переработкой BGA, ее можно быстро освоить.

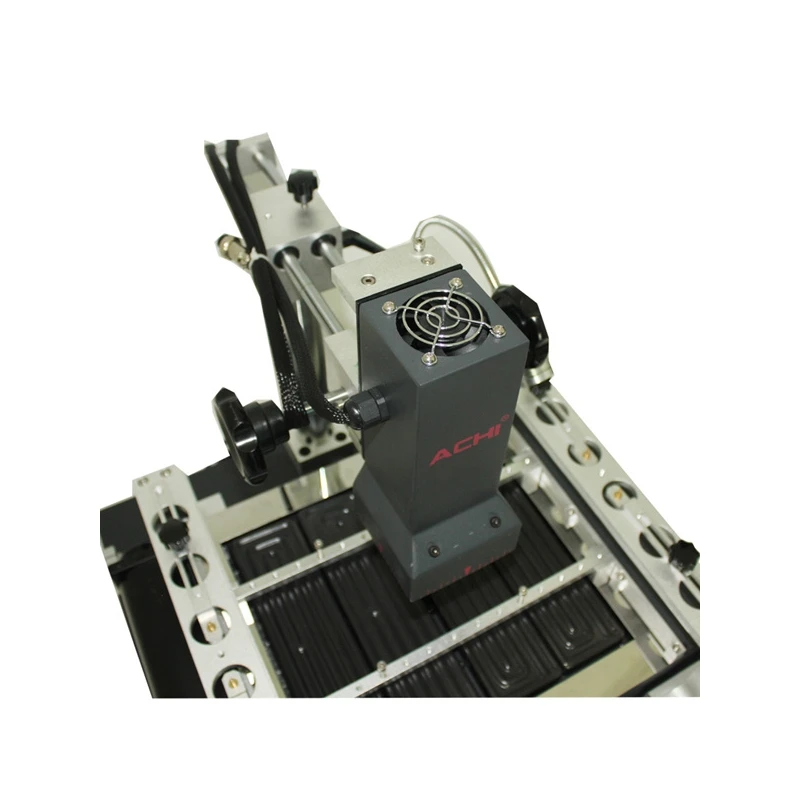

3. Высота верхней нагревательной головки может регулироваться вращением ручки. Верхний инфракрасный обогреватель может переработать BGA ICs большого размера до 70*70 мм. IR-PRO-SC можно подключить к компьютеру с usb-портом. Он может управляться программным обеспечением.

В чем разница с ir-pro-sc v3
1)ACHI ir-pro-sc V4 добавьте встроенную высококачественную всасывающую ручку насоса
2) Используйте более качественные нагревательные пластины

3) Одобрено CE

Технические параметры для ACHI ir-pro-sc V4:
Общая мощность: 2800 Вт
Мощность верхнего нагревателя: 400 Вт
Мощность нижнего нагревателя: 2400 Вт
Номинальное напряжение: 220 В, 50-60 Гц
Метод контроля температуры: Датчик k-типа + управление замкнутым контуром
Метод позиционирования печатной платы: V-groove Слот + PCB регулируемый кронштейн
Максимальная плата PCB: 450x300мм
Размеры: 480x480x420мм

Вес брутто: 32 кг

Размер мультика: 60x60x52мм

Технические параметры для CCD:

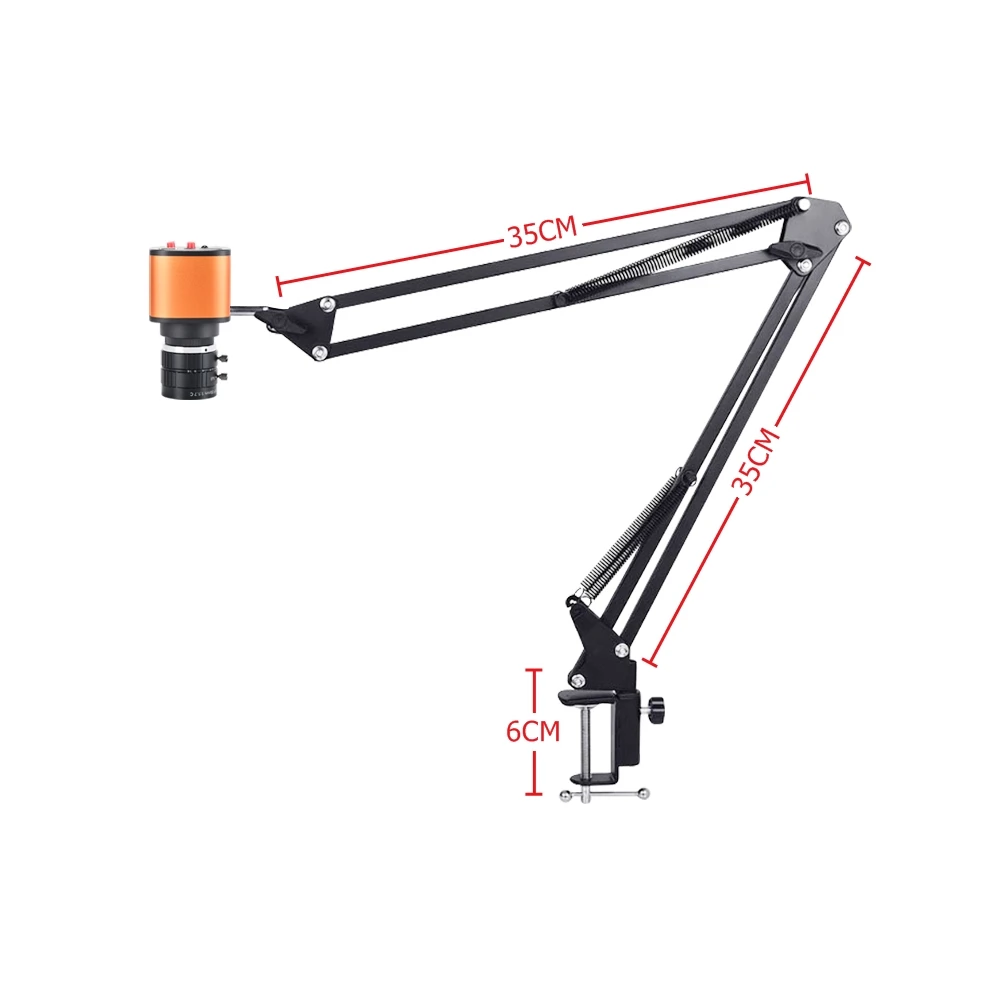

Размер поддержки CCD

35 см * 35 см * 6 см

Датчик изображения

SONY CMOS 1/2.9

Размер Pexil

2,85 мкм x 2,85 мкм

Видеовыход

Full HD 1080p (для HDMI), 720P (для USB)

Разрешение изображения

5640x4232 (для HDMI)

Запись видео

1080p (для HDMI)

Формат изображения

Jpeg

Объектив

C/CS

Разрешение

1920*1080 @ 60fps (для HDMI)

Интерфейс tf-карты

Макс 64 г

Поддержка ПК

Система windows XP/7/8/10, профессиональное программное обеспечение для измерения (подарок)

Поддержка программного обеспечения

Фотография, видеозапись, измерение, баланс белого, экспозиция...

Цифровой зум

В 4 раза цифровой зум

AWB

WB коррекция цвета/Авто/руководство

R. G.b независимая Настройка значений

Воздействие

Авто/руководство. Значение AE может установить

Поперечные линии

8 линий. Можно задать цвет, ширину и положение

Масштабные отметочные линии

2 линии.

Точечные линии

2 линии. Можно установить цвет, ширину и положение

Усиление контрастного цвета

Поддержка

Моно отрицательный

Поддержка

Язык

Английский, китайский, японский, французский, Германия, Италия, корейский, Турция, Россия

Размер камеры

50 мм * 50 мм * 43 мм

Размер посылка

42 см * 15 см * 15 см

Вес брутто

2 кг

Объектив 35 мм

Формат изображения

1/3 дюйма

Длина фокуса

35 мм

Коэффициент разрешения

5.0MP

Диафрагма

F1.8

Тип крепления

Тип CS

Угол обзора

14,85 °

Минимальное расстояние для фотографирования

0,2
