1. Введение продукта

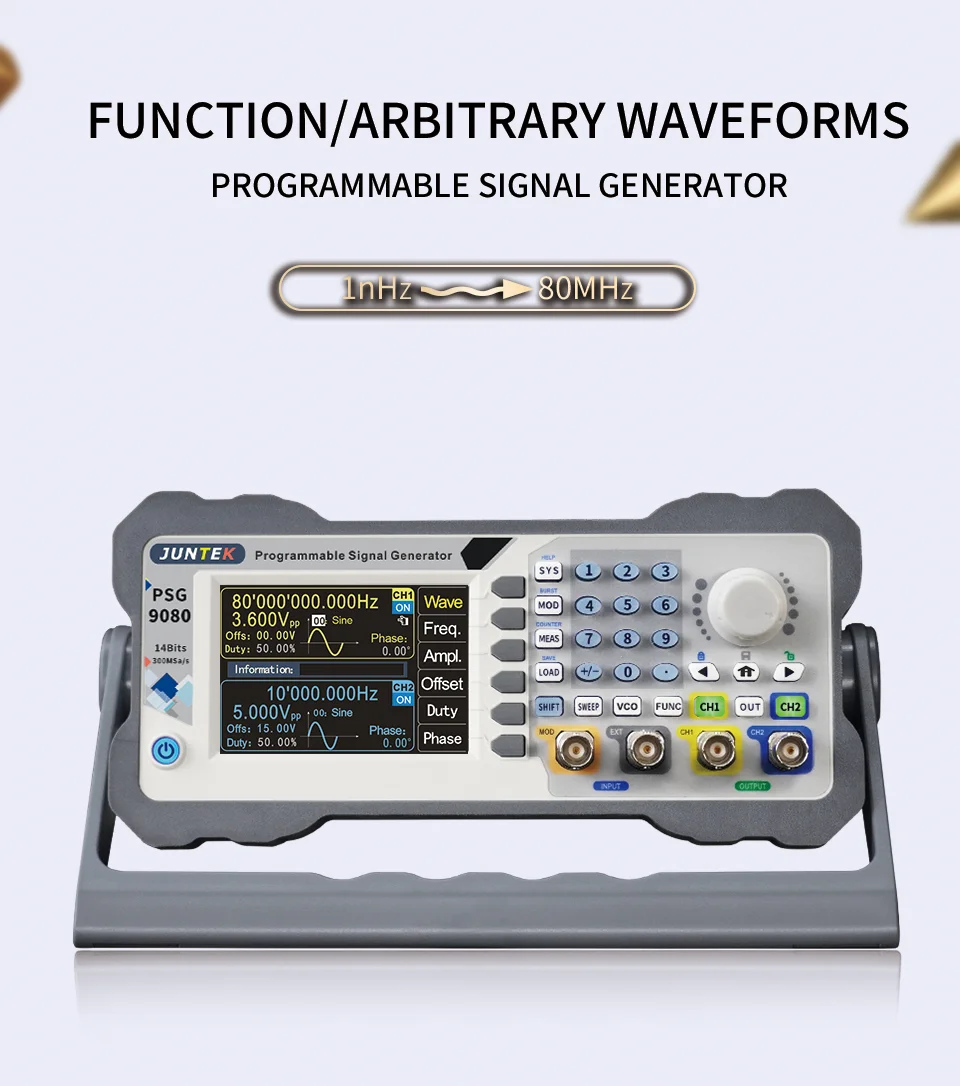

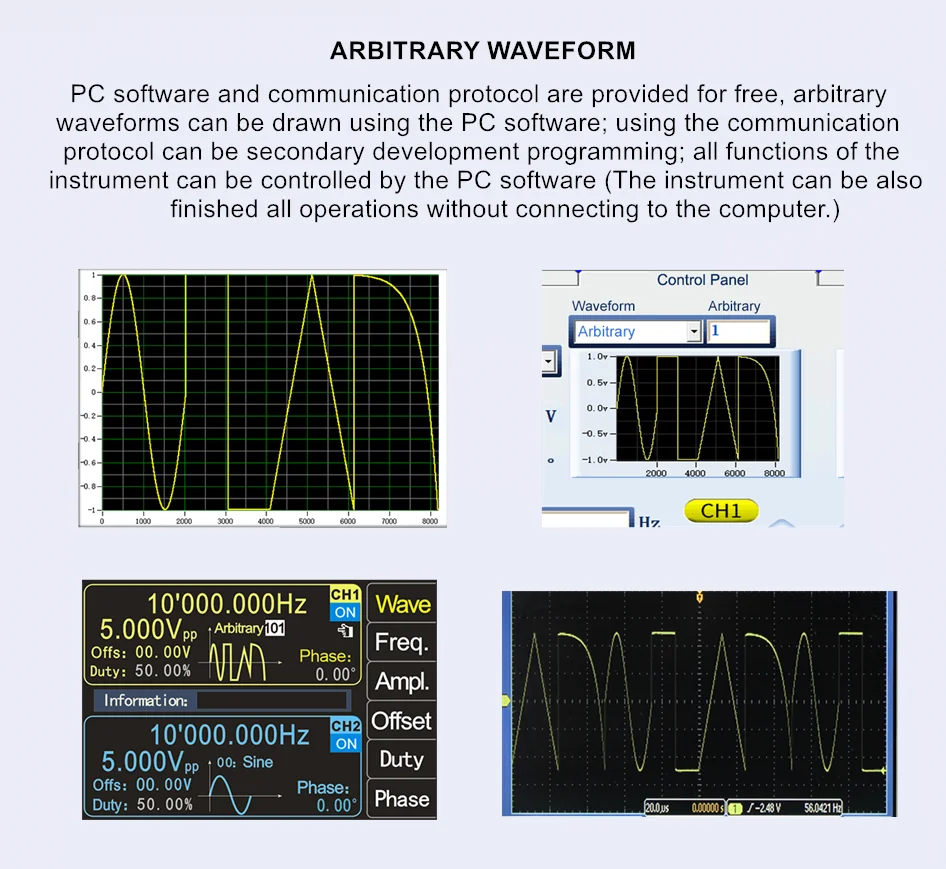

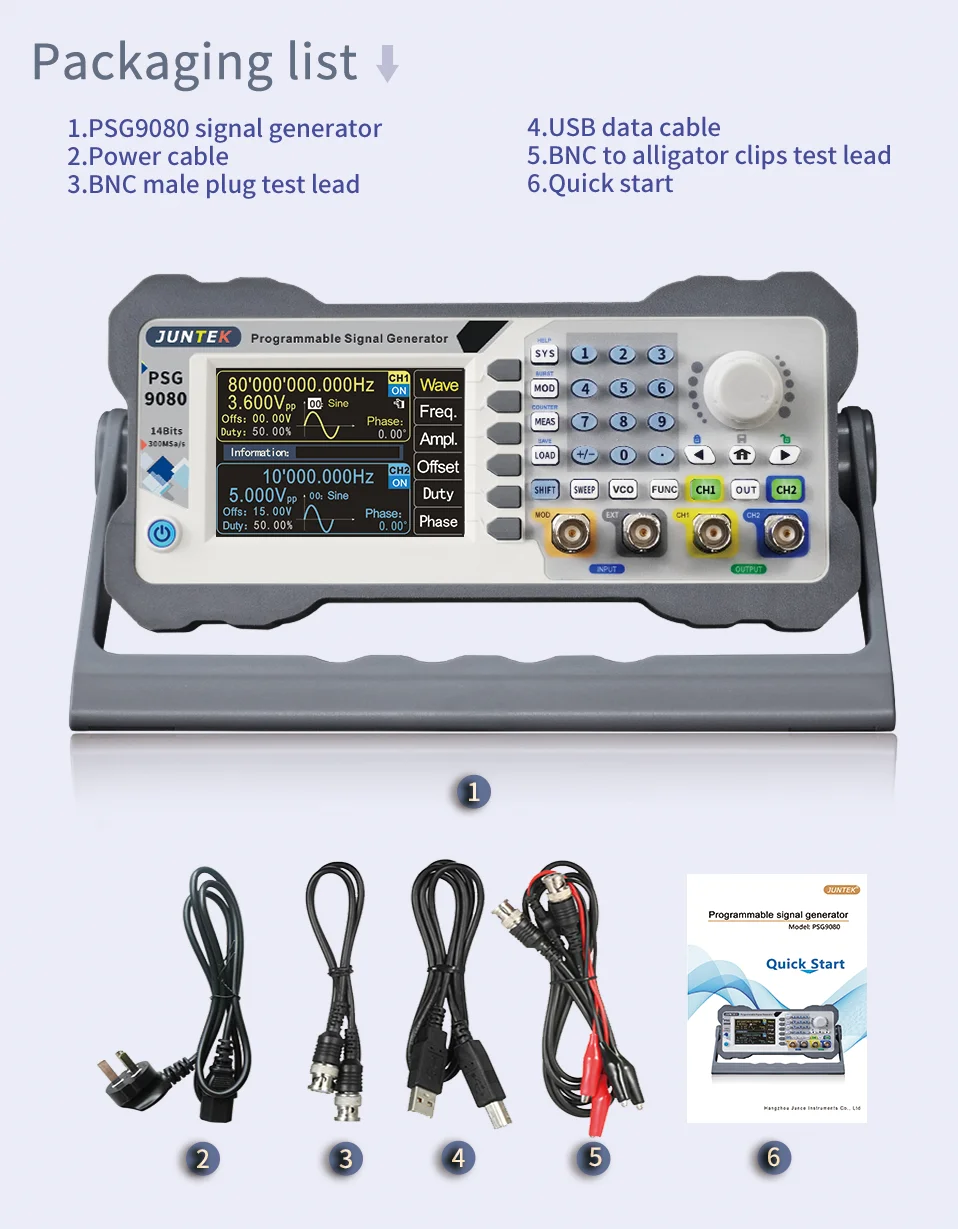

PSG9080-это программируемая функция/генератор сигналов произвольной волны. Он может выводить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну и т. д. Частотный диапазон прибора до 80 МГц, с модуляцией формы волны, частотной разверткой, vco, частотой и функциями программирования и т. д. Он может одновременно отображать Выходные сигналы, амплитуду, фазу, Рабочий цикл и частота. Предоставление новых возможностей для образования, исследований и разработок, производства, тестирования и других отраслей промышленности.

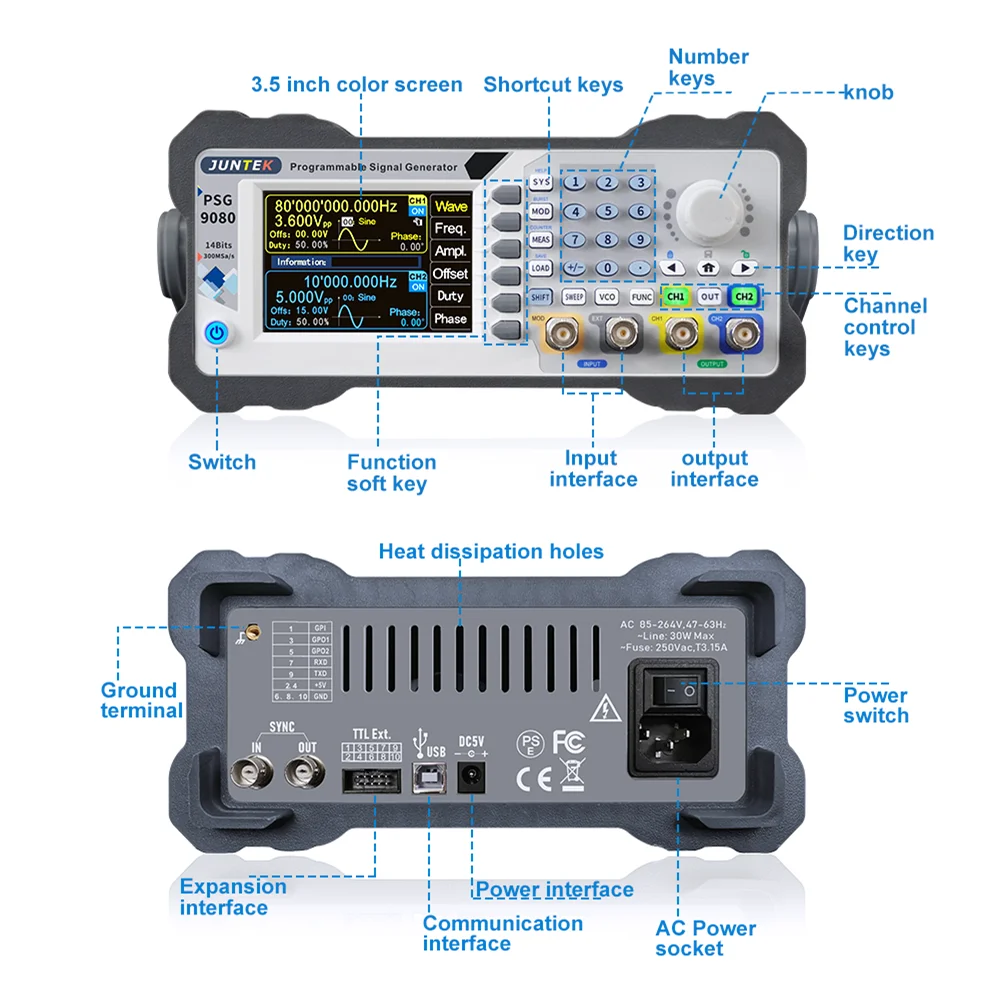

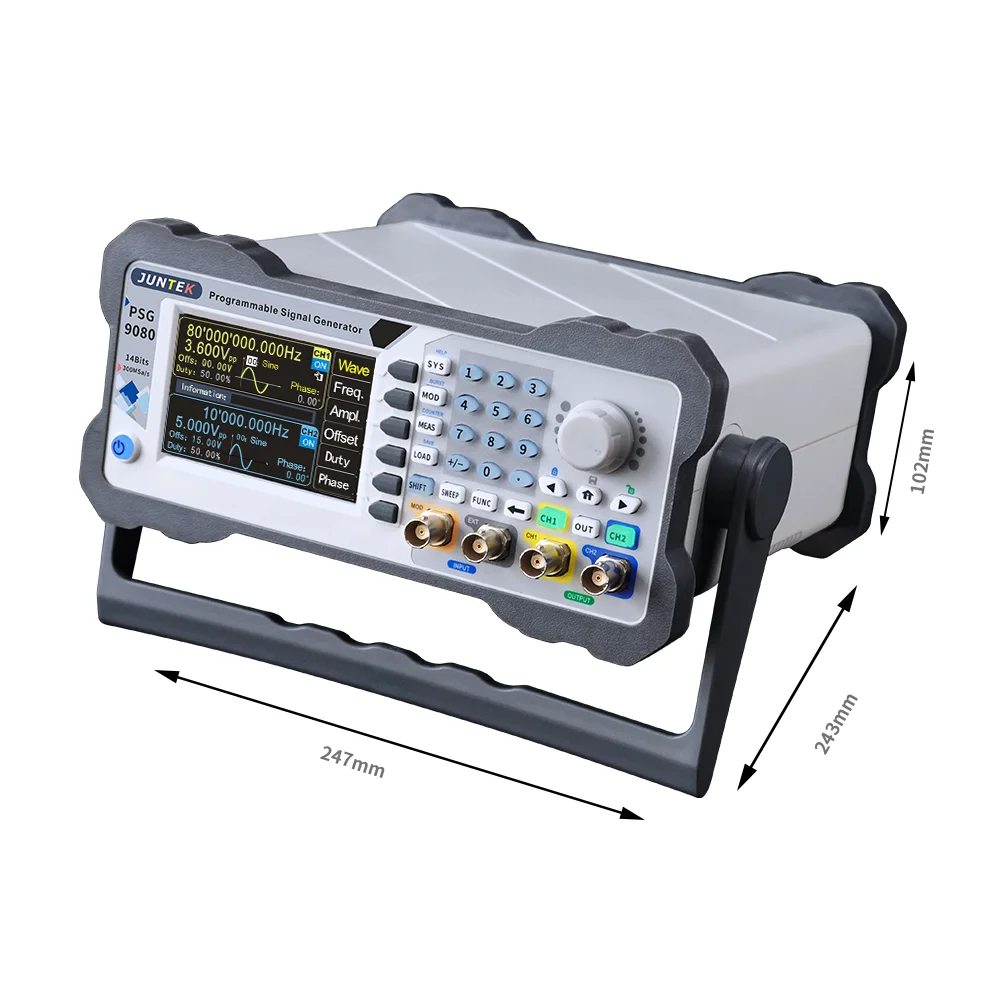

Инструмент-это изысканный внешний вид и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей экран взять с собой новый визуальный опыт.

2. Технические показатели

Модель: PSG9080
Канал: 2
Максимальная частота синусоидальной волны: 80 МГц
Частота дискретизации: 300MSA/S

1) Характеристики формы волны

Длина волны: 8192 точек/каналов
Разрешение волны: 14 бит
Тип формы волны: Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла можно точно установить), треугольная волна, восходящая волна зуба, падающая волна зуба, КМОП-волна, уровень постоянного тока, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, Мути-звуковая волна, случайный шум волна, трапециевидная импульсная волна, раковина импульсная волна, Амплитудная модуляционная Форма волны, частотная модуляционная Форма волны и 99 групп пользовательской формы волны

2) Частотные характеристики

Диапазон частот синусоидальной волны: 1nHz-80MHz
Частотный диапазон квадратных волн: 1nHz-30MHz
Треугольная волна Частотный диапазон: 1nHz-50MHz
Диапазон частоты импульсной волны: 1nHz-30MHz
TTL диапазон частот цифровой волны: 1nHz-20MHz
Частотный диапазон произвольной волны: 1nHz-50MHz
Диапазон регулировки ширины импульса: 5nS ~ 4S
Диапазон регулировки импульсного периода: 10NS ~ 40S
Минимальное разрешение частоты: 1 Гц
Точность частоты: ± 5ppm от 0 до 50 ℃
Стабильность частоты: ± 3ppm в 1 год

3) Синусоидальная спектральная Чистота

Общее гармоническое искажение: ≤ 0.5%(@ 1 кГц, 5Vpp)

4) Характеристики сигнала

Квадратная волна
Время подъема/падения: ≤ 10 нс
Превышение: ≤ 10%
Асимметрия: ≤ 0.1%

Пандус и треугольная волна
Линейность: ≤ 1% (менее 1 МГц)
Асимметрия: ≤ 1% (менее 1 МГц)

Импульсная волна
Ширина импульса: 5nS ~ 4S
Период импульса: 10 нс ~ 40 с
Рабочий цикл: 0.01%-99.99%
Подъем/падение края: ≤ 10 нс
Превышение: ≤ 10%

Произвольная волна
Длина волны: 8192 точек (8K точек)
Вертикальное разрешение: 14 бит
Минимальное время подъема/падения: ≤ 10 нс
Превышение: ≤ 10%
Произвольный волновой Нелетучий номер хранения: 99

5) характеристики выхода

Амплитуда
Амплитудный диапазон: частота ≤ 1 МГц ------ 2mVpp ~ 25Vpp
1 МГц ≤частота <11 МГц ------ 2mVpp ~ 10Vpp
11 МГц ≤частота <60 МГц ------ 2mVpp ~ 5Vpp
60 МГц ≤частота <80 МГц ------ 2mVpp ~ 3.6Vpp
Амплитудное Разрешение: 1mVpp
Амплитудная стабильность: ± 1% ± 1 mVpp (@ 1 кГц, >10 mVpp)
Амплитудная Плоскостность: ± 1% (0.1дб)<10 МГц
± 2% (0.2дб)<10 МГц ~ 50 МГц
± 10% (0,9дб)<50 МГц ~ 70 МГц
± 20% (1,9 дБ)<70 МГц ~ 80 МГц

Смещение постоянного тока
Офсетная печать диапазон регулировки:-9,99 V-15,00 V
Офсетная печать Разрешение: 0,01 V

Фазовые характеристики
Диапазон регулировки фазы 0 °-359,9 °
Фазы Разрешение 0,1 °

Сигнал на выходе
Выходное сопротивление: 50 Ом (номинальное)
Защита: Защита от короткого замыкания

6) характеристики модуляции

Тип модуляции: AM, FM, PM, ASK, FSK, PSK, PWM


AM
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Глубина модуляции: от 0% до 200%
Частота модуляции: от 1 МГц до 1 МГц

FM
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Частота модуляции: от 1 МГц до 1 МГц
Отклонение частоты: 0,1 Гц до 10 кГц

PM
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, шум волна, произвольная волна
Отклонение фазы: от 0 до 360 °
Частота модуляции: от 1 МГц до 1 МГц

Спросить
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Источник модуляции: внутренний/внешний
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Задать амплитуду: 0% до 200%

ФСК
Несущая волна: Синусоидальная волна, квадратная волна, зубная волна, произвольная волна (за исключением постоянного тока)
Источник модуляции: внутренний/внешний
Модулированная волна: 50% рабочий цикл импульсная волна
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Псевдослучайного изменения рабочей частоты: 0,1 Гц до 80 МГц

ПСК
Несущая волна: Синусоидальная волна, квадратная волна, зубная волна, произвольная волна (за исключением постоянного тока)
Источник модуляции: внутренний/внешний
Полярность: положительный и отрицательный
Частота: от 1 МГц до 1 МГц
Фаза PSK: от 0 до 360 °


ШИМ
Несущая волна: Импульсная волна
Волна инверсия: Обычный и обратный
Период импульса: от 0,01 до 40 с
Ширина импульса: от 0001 до 4S

Взрыв
Холостой режим: нулевое положение, положительный максимум, отрицательный максимум
Режим: одиночный, автоматический
Источник запуска: ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)
Количество импульсов: 1-1000000000

7) Функция измерения и подсчета:

Режим измерения
Функция измерения: частота, положительная и отрицательная ширина импульса, период, рабочий цикл
Метод соединения: DC, AC
Время ворот: 0,001 S-10,000 S
Режим измерения: низкая частота, высокая частота
Диапазон измерения частоты: 1 Гц ~ 100 МГц
Диапазон амплитуды входного сигнала: 2Vpp ~ 20Vpp
Измерение периода: 10 нс ~ 4S
Ширина импульса: 4S
Диапазон измерения рабочего цикла: 0.01% ~ 99.99%

Режим счетчика
Диапазон прилавка: 0-4294967295
Метод соединения: соединение постоянного и переменного тока
Метод подсчета: руководство

Входные Характеристики внешней модуляции
Амплитудный диапазон входного сигнала 0 ~ 3Vpp
Частотный диапазон входного сигнала DC ~ 200 кГц

Характеристики сканирования
Канал развертки: CH1 или CH2
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Функция развертки: Частота развертки, амплитуда развертки, обязанность развертки
Режим развертки: линейный, логарифмический
Направление развертки: приращение, уменьшение, круговое перемещение
Частота начала/конца: в соответствии с верхней и нижней границами соответствующей частоты перевозчика
Амплитуда начала/конца: в соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Начало/конец рабочего цикла: в соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Время развертки: 0,01 S-640S

Характеристики контроля напряжения
Канал управления напряжением: CH1 или CH2
Несущая волна: Синусоидальная волна, квадратная волна, пила-Зуб Волна, произвольная волна (кроме постоянного тока)
Функция управления напряжением: контроль частоты, контроль амплитуды и контроль рабочего цикла
Режим развертки: линейный, логарифмический
Частота начала/конца: в соответствии с верхней и нижней границами соответствующей частоты перевозчика
Амплитуда начала/конца: в соответствии с верхней и нижней границами соответствующей амплитуды перевозчика
Начало/конец рабочего цикла: в соответствии с верхней и нижней границами соответствующего цикла несущей обязанности
Диапазон напряжения: 0-5 В, начальная точка и конечная точка могут быть установлены произвольно

Особенности программирования
Режим работы: отладка, нормальный
Хранение: P00-P19
Номер программирования: 00-99
Время программирования: один серийный номер время программирования 0-99S

Общие характеристики

Дисплей
Экран: 3,5 дюймов TFT цветной ЖК-дисплей дисплей
Разрешение: 320*480
Цвет: 64K истинный цвет

Хранение и загрузка
Количество: 100 групп
Местоположение: от 00 до 99 (по умолчанию загружается информация о месте хранения 00)

Интерфейс
Метод интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: последовательный порт с режимом уровня TTL, удобный для вторичного развития
Скорость связи: Стандартный 115200BPS
Протокол: с помощью командной строки, протокол открыт

Мощность
Мощность переменного тока: Напряжение питания: 85-264 в, 47-63 Гц
Потребляемая мощность: менее 30 Вт
Предохранитель: 250 В переменного тока, T3.15A
Разъем питания постоянного тока: питающее напряжение/ток: DC5V ± 0,5 V 3A

Защита окружающей среды
Температура: 0 ~ 40 ℃
Влажность: Влажность <80%
