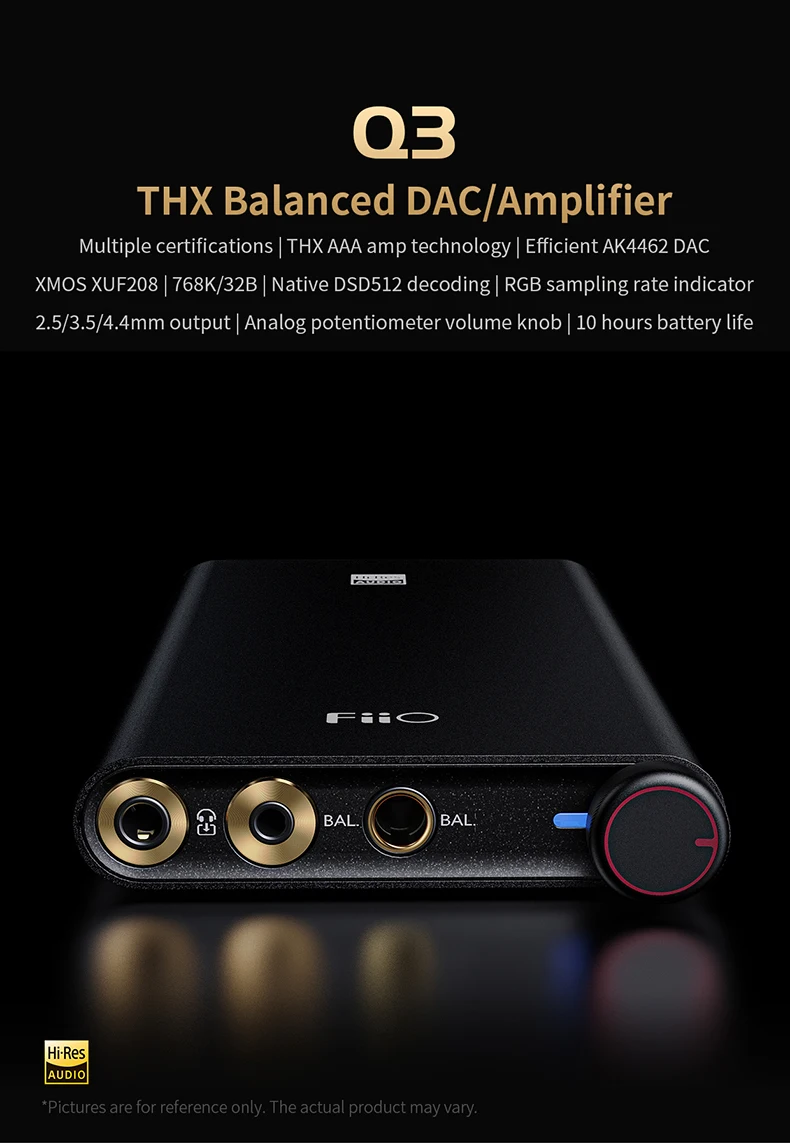

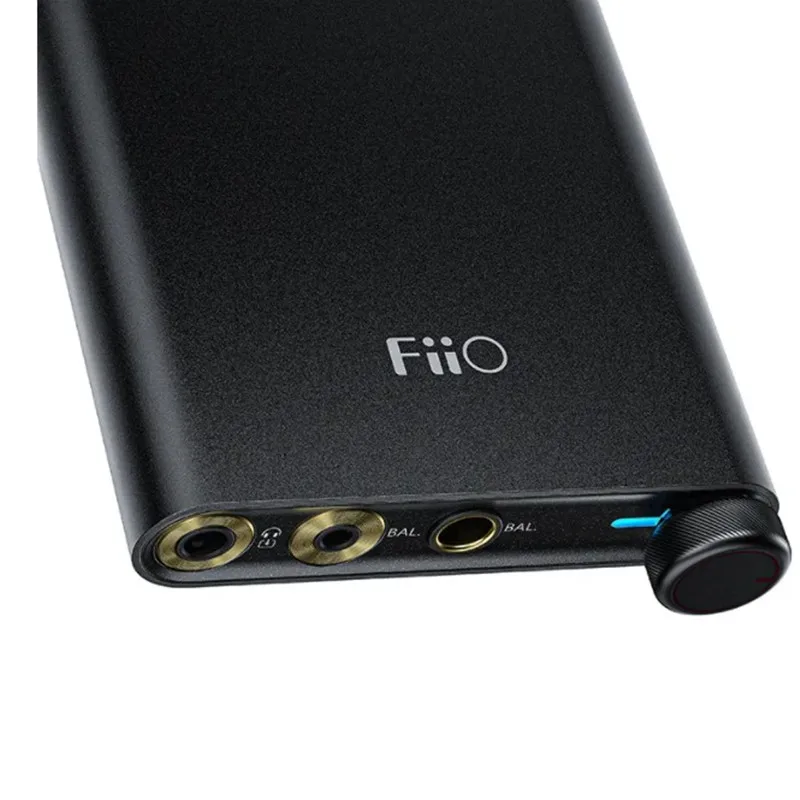

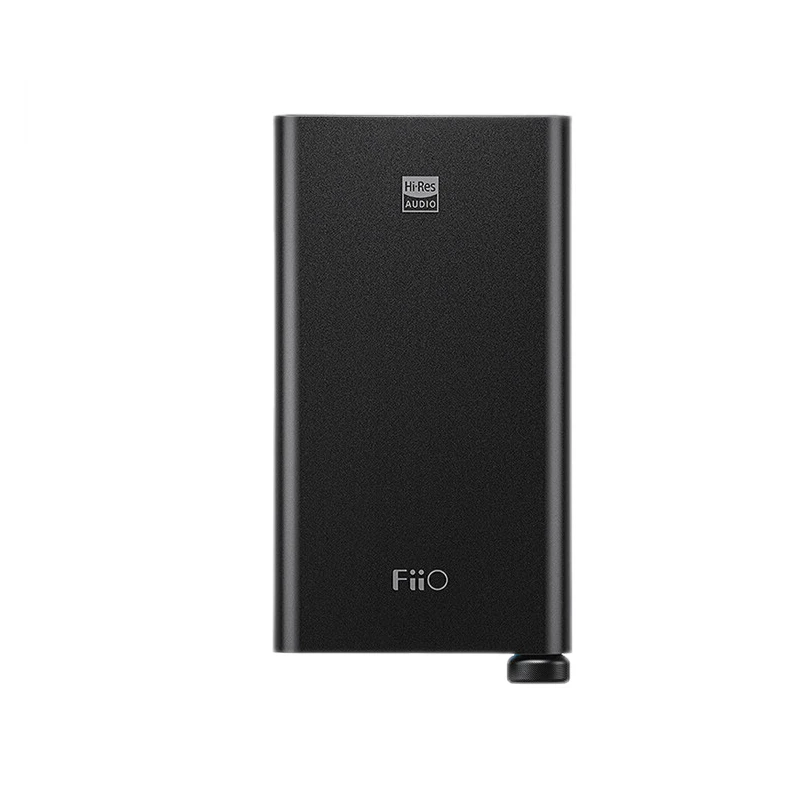

Чип Fiio Q3 AK4462 сбалансированный USB-ЦАП усилитель AMP XMOS XUF208 PCM768K DSD512 декодирование

Чип Fiio Q3 AK4462 сбалансированный USB-ЦАП усилитель AMP XMOS XUF208 PCM768K DSD512 декодирование

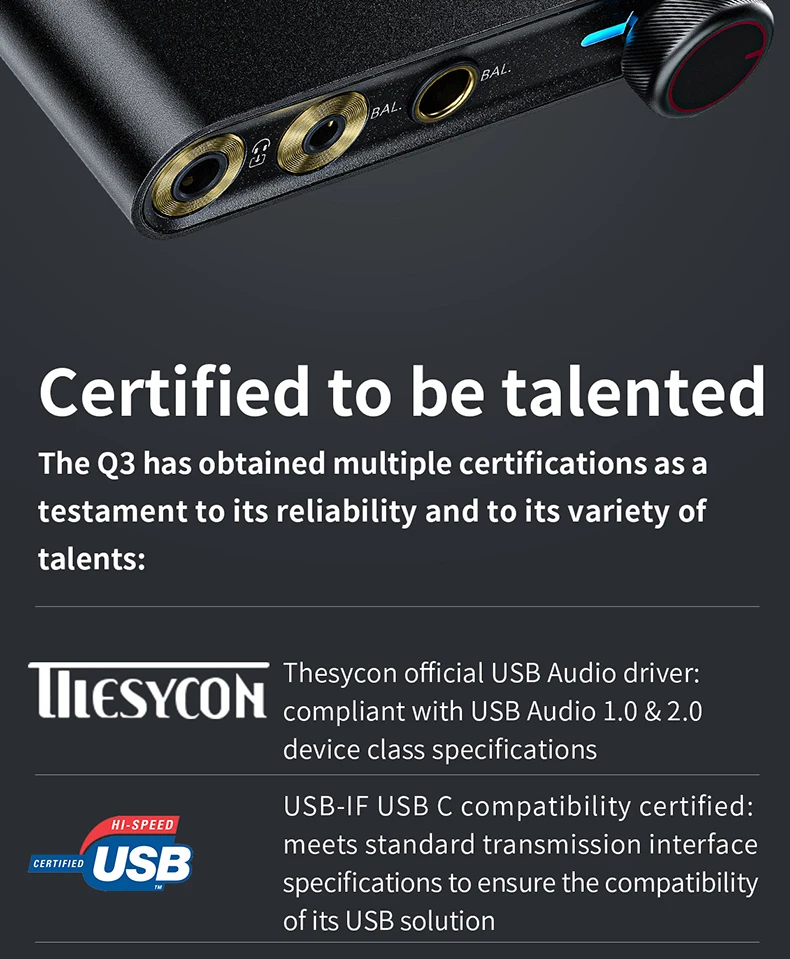

Несколько сертификатов

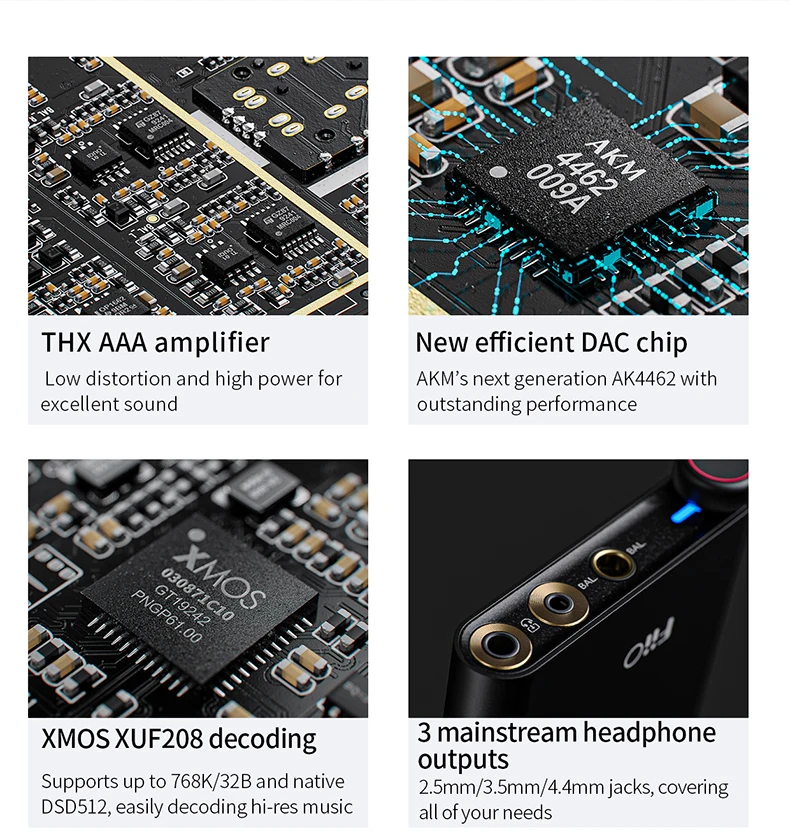

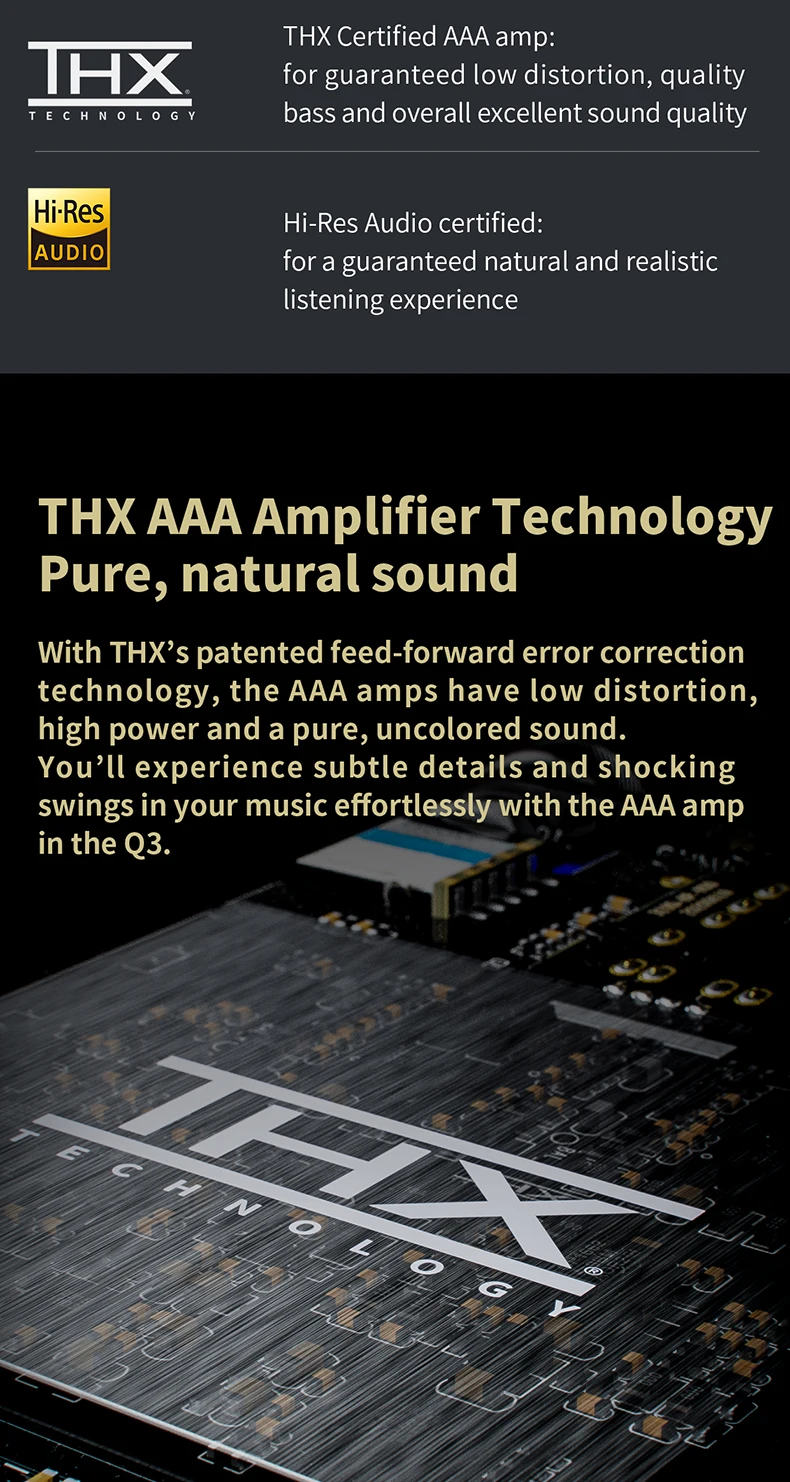

Технология THX AAA amp

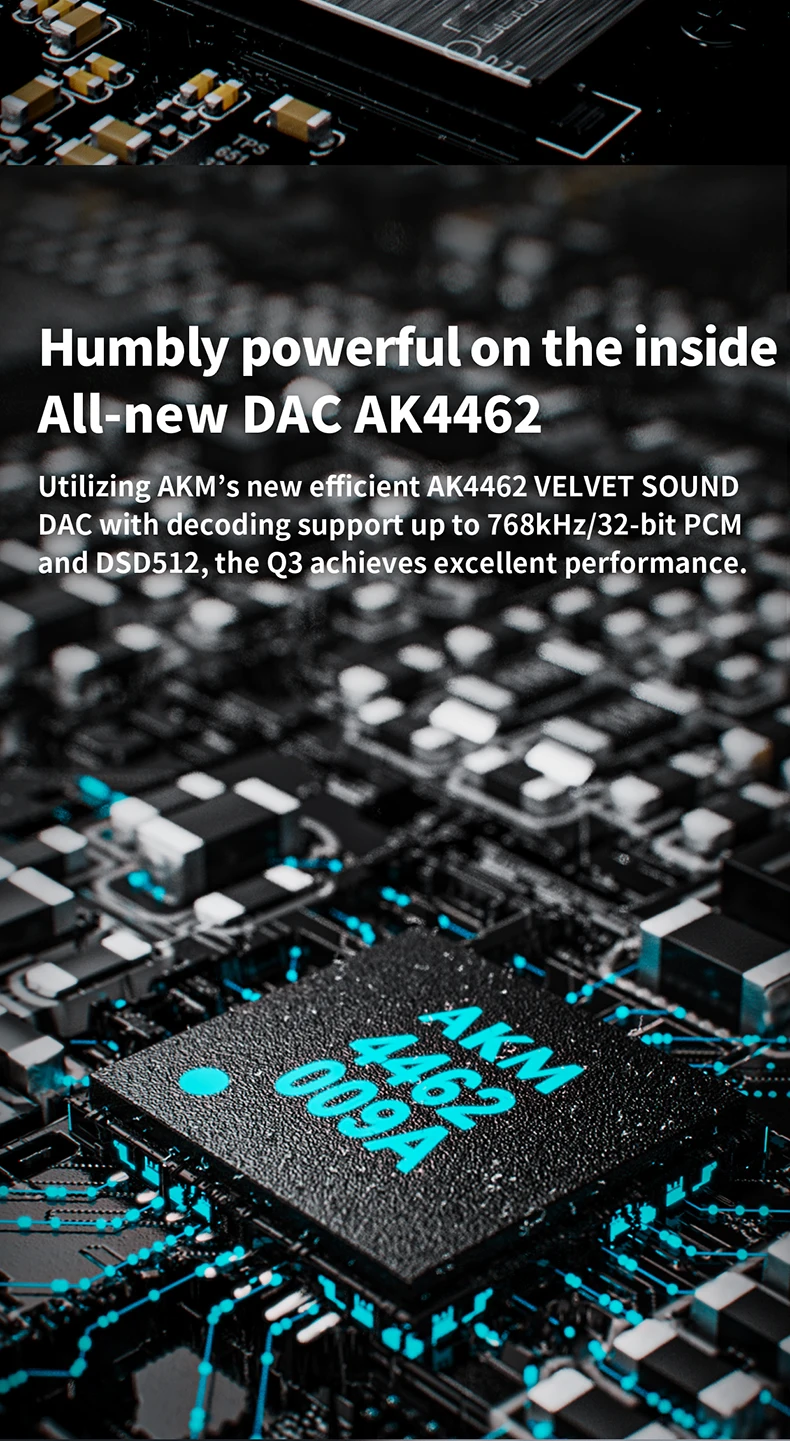

Эффективный AK4462 DAC

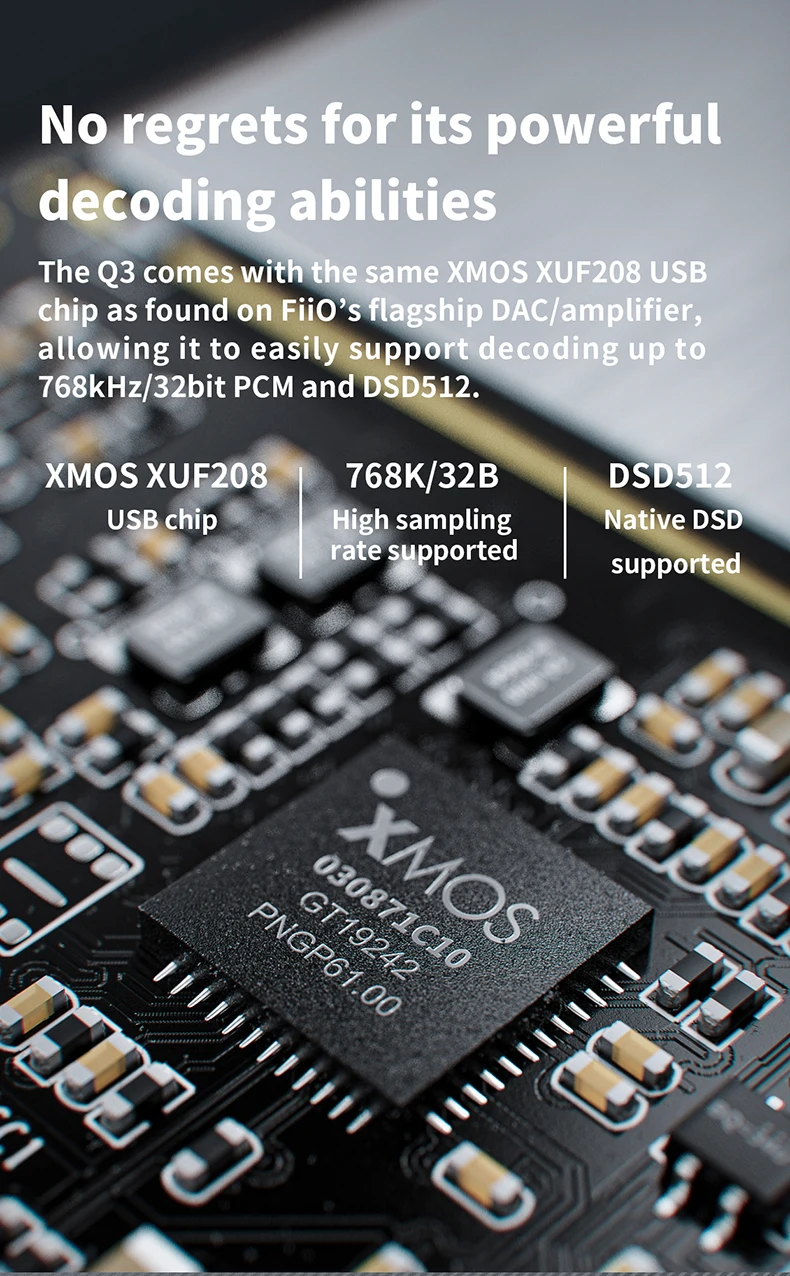

XMOS XUF208
Декодирование 768K/32B Native DSD512

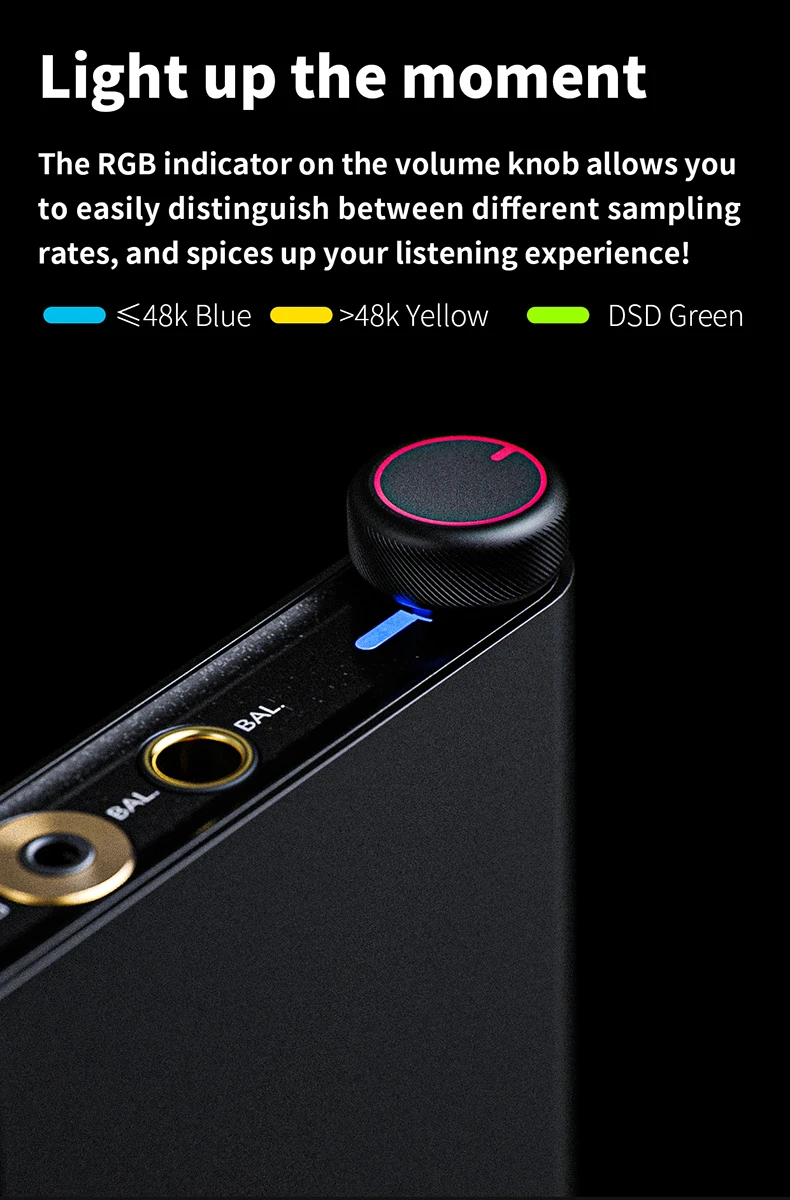

Индикатор частоты дискретизации RGB

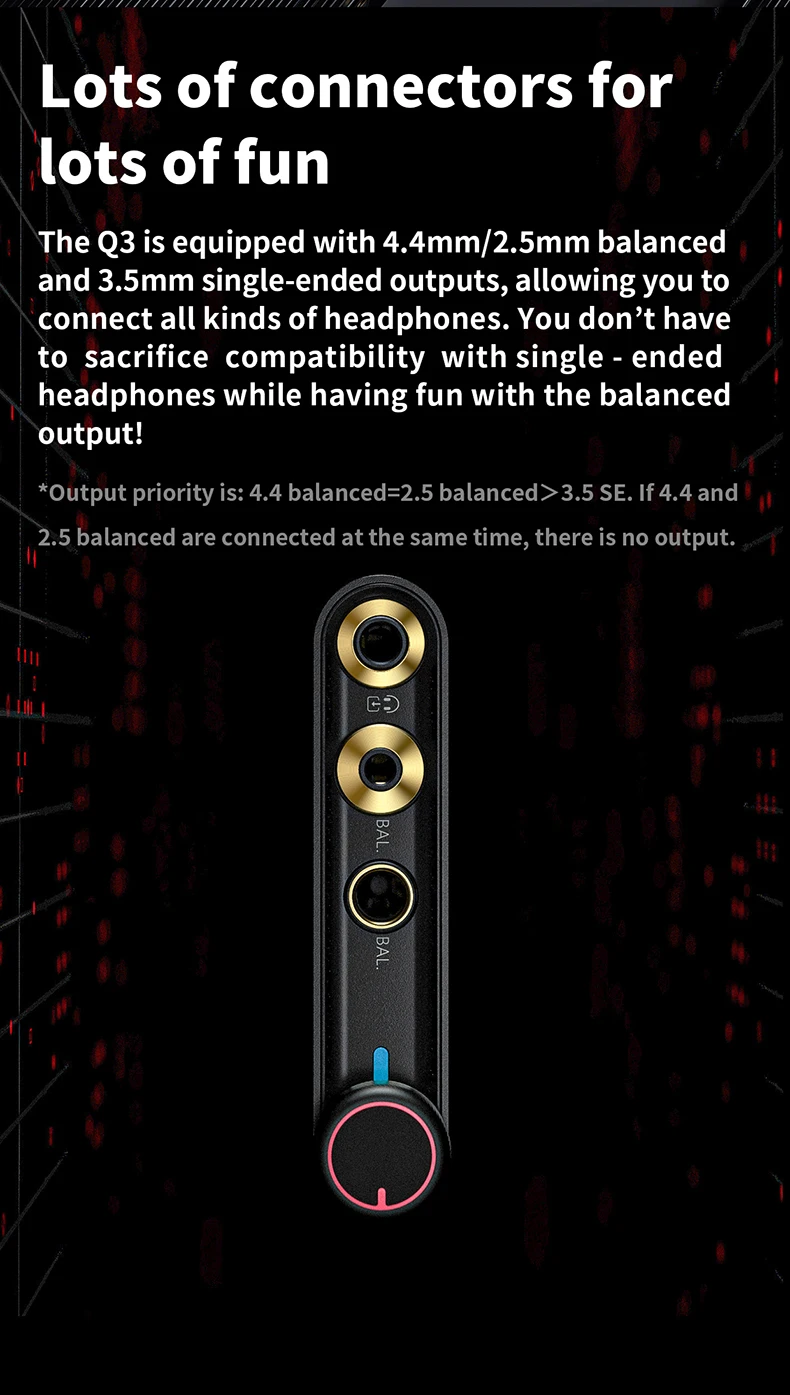

2,5 мм/3,5 мм/4,4 мм выход
10 часов работы от аккумулятора

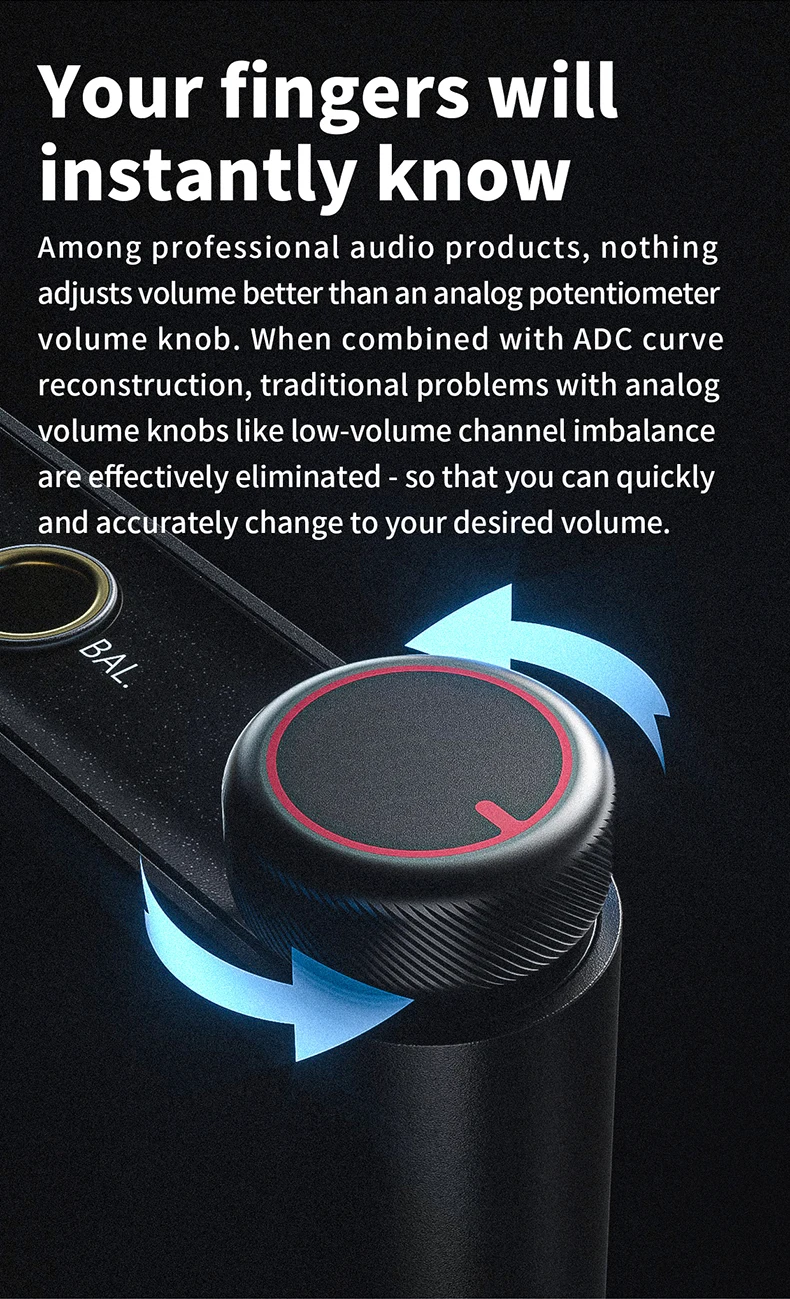

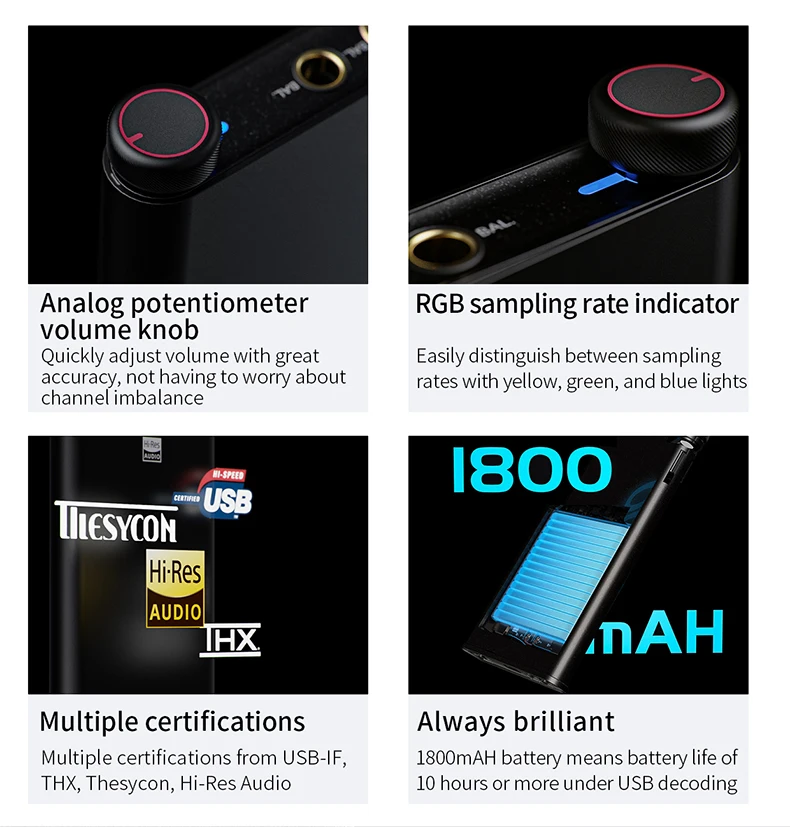

Аналоговый потенциометр громкости

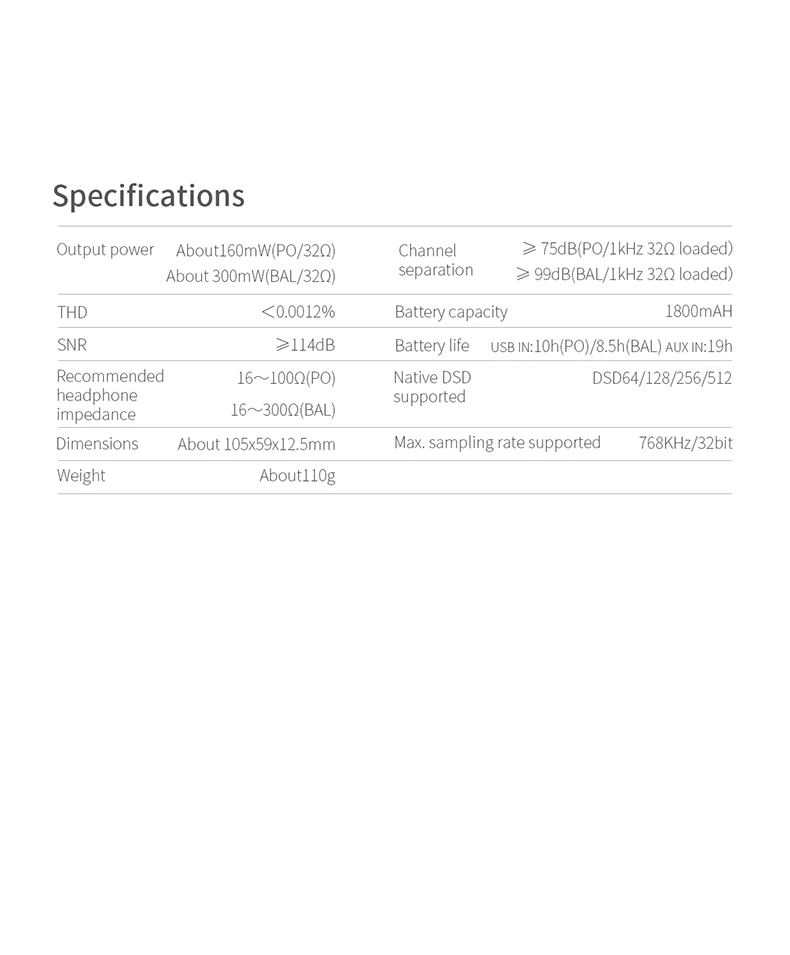

Вес: около 110 г (включая Аккумулятор)
Размеры: 105 мм x 59 мм x 12,5 мм
Аудио вход: Тип C USB/3,5 мм порт
Выход для наушников Порты и разъёмы: Стандартный 3,5 мм Порты и разъёмы
Сбалансированный выходной порт: 2,5 мм сбалансированный + 4,4 мм сбалансированный
Баланс каналов: ≤ 0,2 дБ
Рекомендуемое Сопротивление наушников: 16 ~ 100Ω (PO); 16 ~ 300Ω (BAL)
Источник питания: рекомендуется 5 в 2 а постоянного тока

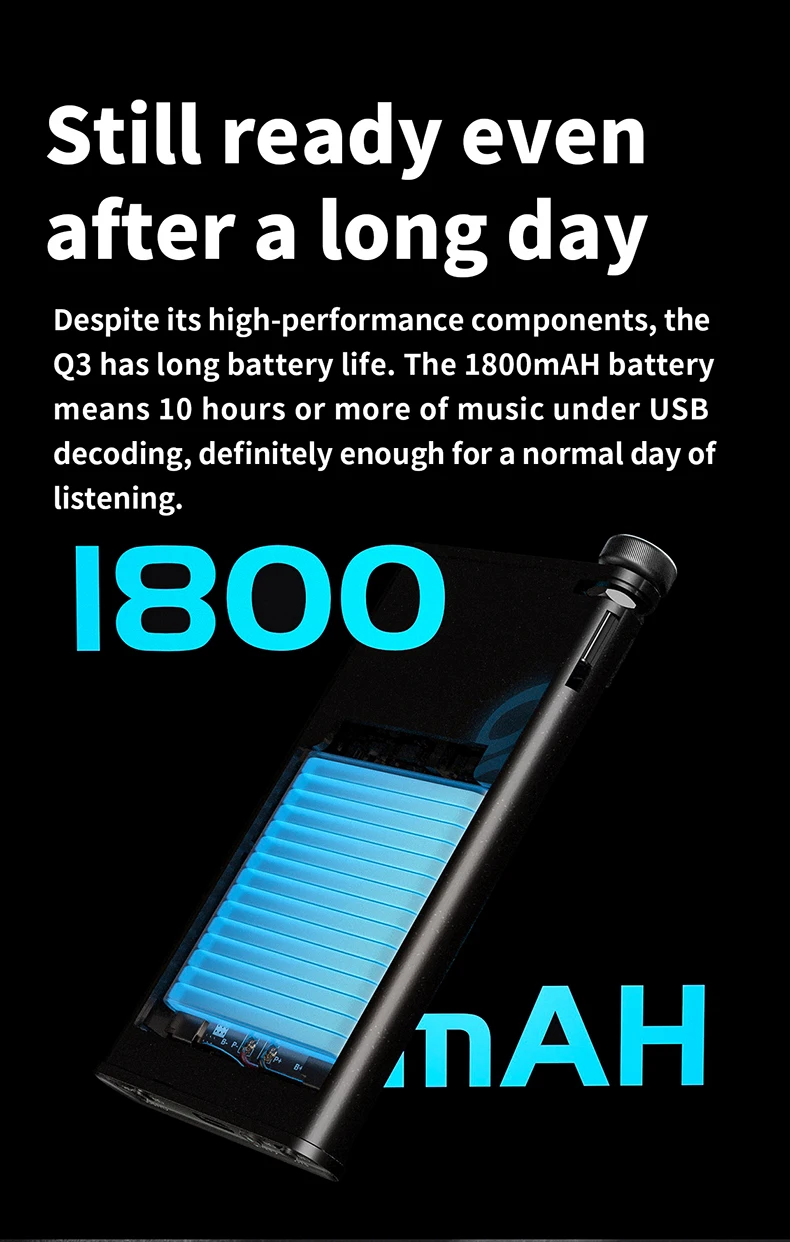

Емкость аккумулятора: 1800 мАч
Время зарядки: ≤ 2 ч
Срок службы батареи:
USB в: PO - 10H; BAL: 8,5 H
AUX In: BAL: 19H

Поддерживаемый DSD: DSD64/128/256/512
Тестовые наушники: PO + M3 наушники (27Ω); BAL + 32Ω наушники
Максимальная частота дискретизации: 768 кГц/32 бит

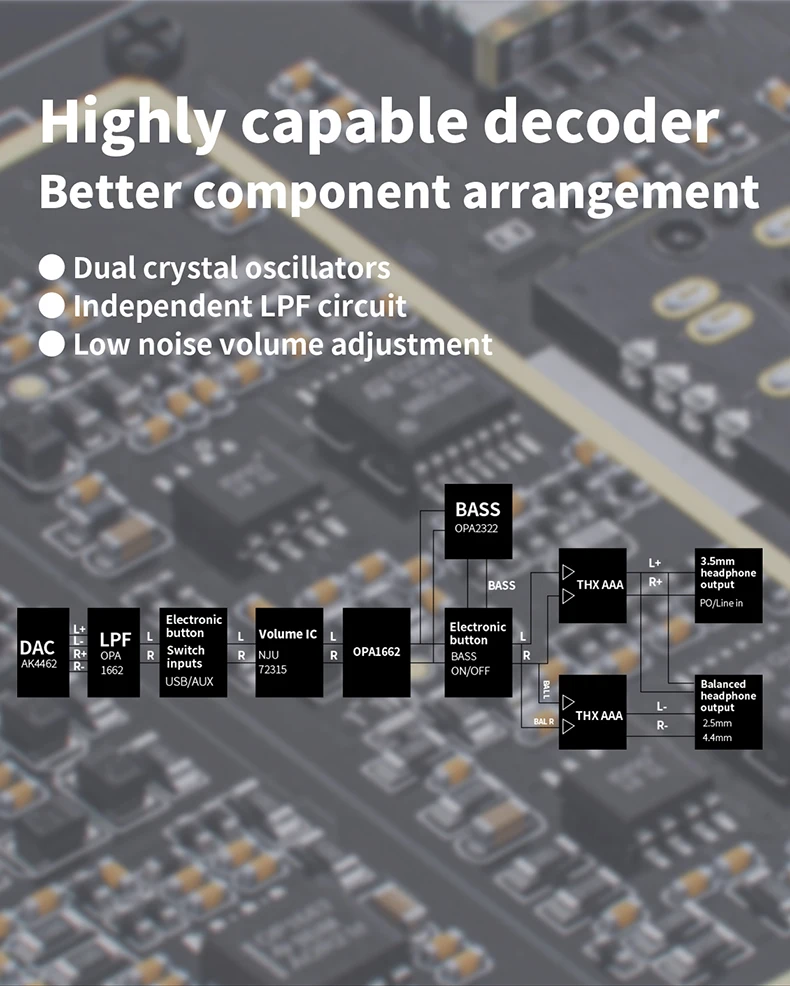

Используемые Чипы:
ЦАП: AKM4462;
Модуль усилителя: THX_AAA28;
LPF: OPA1662;
XMOS: XUF208
Тест volume40mV выход

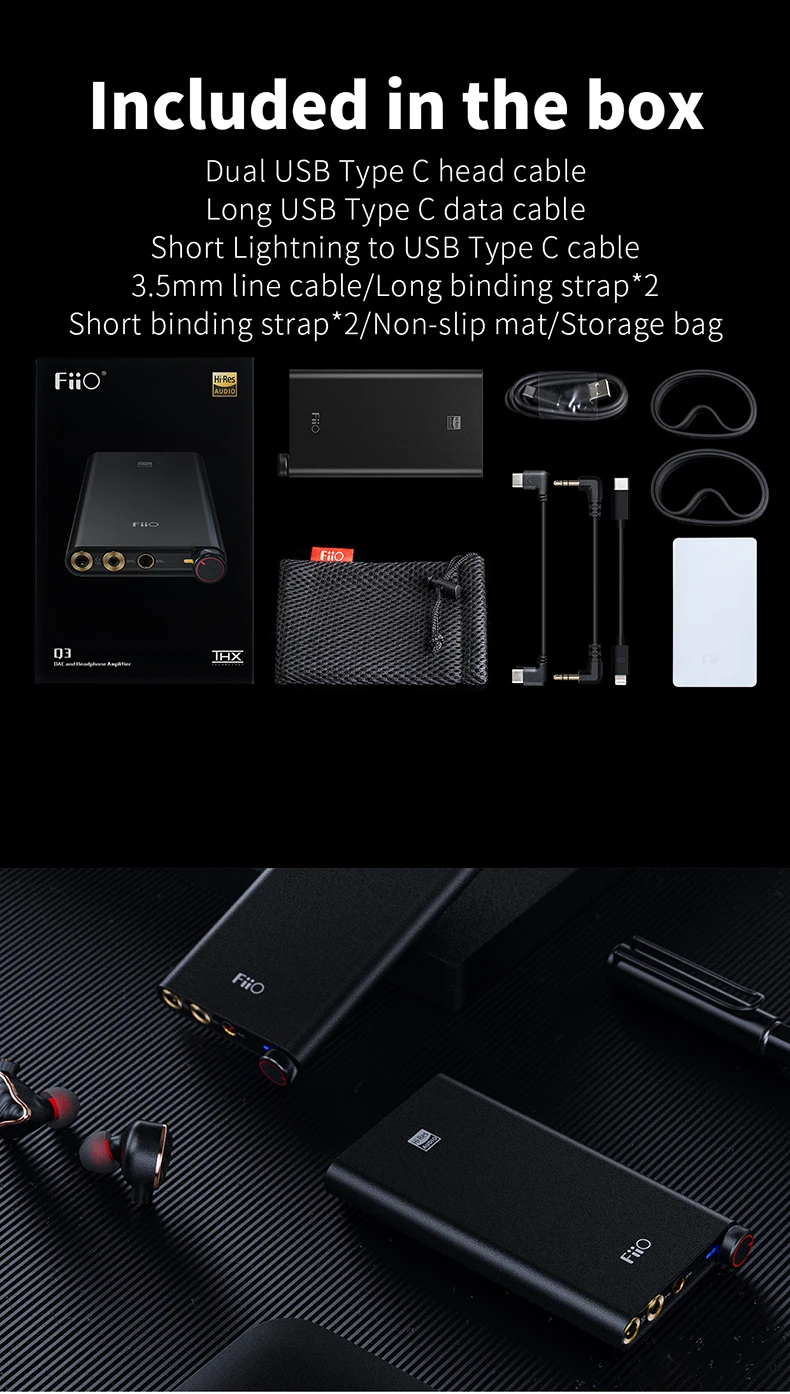

Вспомогательное оборудование: двойной Тип USB C головной кабель, осветление к кабелю с разъемом типа C, Тип USB C кабель для передачи данных, сумка для хранения, проданы нащего завода, 3,5 мм линейный кабель, ремень, руководство по быстрому запуску, гарантийный талон
Поддерживаемые устройства Apple

Техническая поддержка для Q3

2. Индикация переключателя Басов/зарядки

【Вкл/выкл Knob】
* Поверните ручку «Power/Volume» по часовой стрелке до тех пор, пока не услышат звук, устройство включено. Продолжайте вращать, чтобы увеличить громкость.
* Поверните против часовой стрелки, чтобы уменьшить громкость. Продолжайте вращаться до тех пор, пока звук не услышится. Устройство выключено.

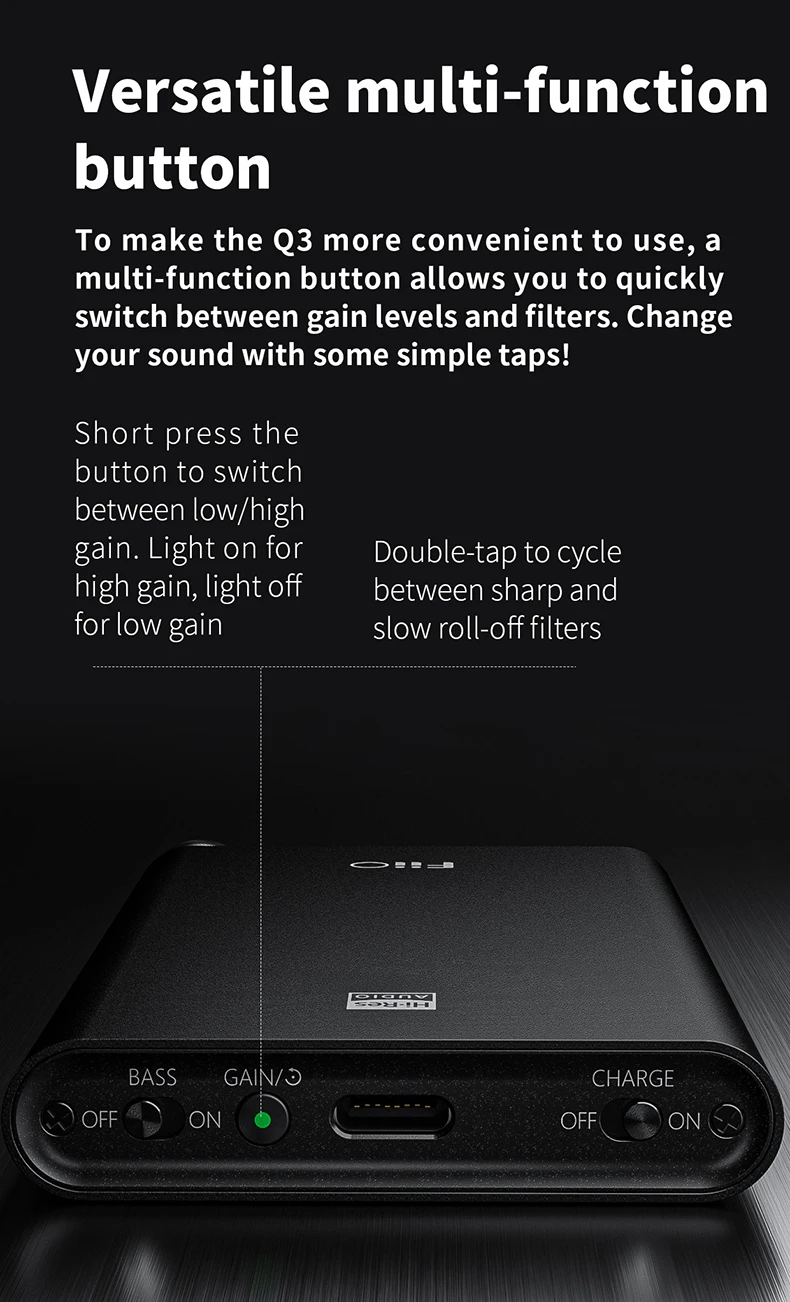

【Кнопка усиления: усиление/фильтр/кнопка сброса/зеленый индикатор 】
* Один щелчок: переключатель с высоким/низким коэффициентом усиления (зеленый светильник с низким коэффициентом усиления означает низкий коэффициент усиления; Зеленый светильник с высоким коэффициентом усиления.)
* Дважды нажмите на кнопку: переключатель фильтра.
* Удерживайте кнопку в течение 15 секунд: сброс устройства. Пресс и удерживайте кнопку, пока красный, зеленый и синий индикатор светильник тухнет, затем система сбрасывается.
【Filter】
Дважды нажмите нижнюю кнопку, чтобы переключить фильтр.
Если он не может отображать состояние текущего фильтра, попробуйте сбросить его, и он вернется к фильтру по умолчанию «Sharp Roll-Off». Снова включите, он будет установлен в качестве короткого медленного свернутого фильтра.
Примечание: функция переключения фильтра доступна только в режиме USB DAC, но недоступна в режиме AUX. Причина в том, что в режиме AUX передача звука не проходит через Чип DAC, в то время как фильтр должен быть реализован чипом DAC.
【Переключатель басов: Bass】
Усиление басов: можно включить или выключить на основе предпочтений пользователей.
Доступны как в режимах AUX, так и в режимах USB DAC.
【Выключатель зарядки: аккумуляторная 】
* Когда Q3 не находится в состоянии низкой мощности (переключатель заряда включен), Q3 будет заряжен после подключения к usb-устройству. Но если переключатель заряда выключен, он не будет заряжен.
* Когда Q3 находится в режиме выключения низкого заряда, он будет заряжен после подключения к usb-устройству, независимо от настройки выключателя заряда, пока аккумулятор не будет полностью заряжен.
Примечания:
1. При подключении к мобильному устройству рекомендуется установить переключатель заряда на выключение, чтобы сохранить питание на мобильный телефон.
2. Устройства iPhone и Sony WM-port не будут заряжать Q3 независимо от настройки переключателя заряда.
3. Когда выключатель заряда выключен, Q3 не только прекратит зарядку аккумулятора, но и не будет потреблять ток на usb-устройстве. (То есть, когда Q3 подключен к мобильный телефон для декодирования, он не будет потреблять мощность телефона.)

3. Вход сигнала и выход

【Поддерживаемый входной режим; Выходная мощность 】
①UAC режим (USB DAC): USB вход переменного тока, 2,5/3,5/4,4 мощность на выходе: он поддерживает PO и мячик анти-выход, среди которых BAL это перед. (Когда порт PO и BAL вставляются одновременно, PO не имеет выхода и BAL имеет выход). Когда 2 BAL или все 3 порта (PO и 2 BAL) вставлены, звук не будет.
②Режим AUX (чистый усилитель для наушников): 3,5 Вход LO, 2,5/4,4 выход BAL: только поддерживает выход BAL2.5 или BAL4.4. Если оба порта BAL будут вставлены, звук не будет.

【Приоритет режима USB DAC и AUX: USB DAC prior】
* Как только Q3 подключен к USB устройству, которое играет нормально, режим USB DAC будет раньше.
* Когда Q3 не подключен к usb-устройству или подключен, но не воспроизводит музыку, он будет работать в режиме Aux, если вставлены оба AUX и BAL. Когда в режиме AUX, Q3 подключен к usb-устройству, и Музыка начинается, он автоматически переключается в режим USB DAC. Когда музыка останавливается более 5 секунд, она автоматически переключается в режим AUX.
* Usb-цап останавливает воспроизведение включает в себя: остановите воспроизведение, приостановите воспроизведение, Воспроизводите бесшумные треки, Минимизируйте громкость в приложении.

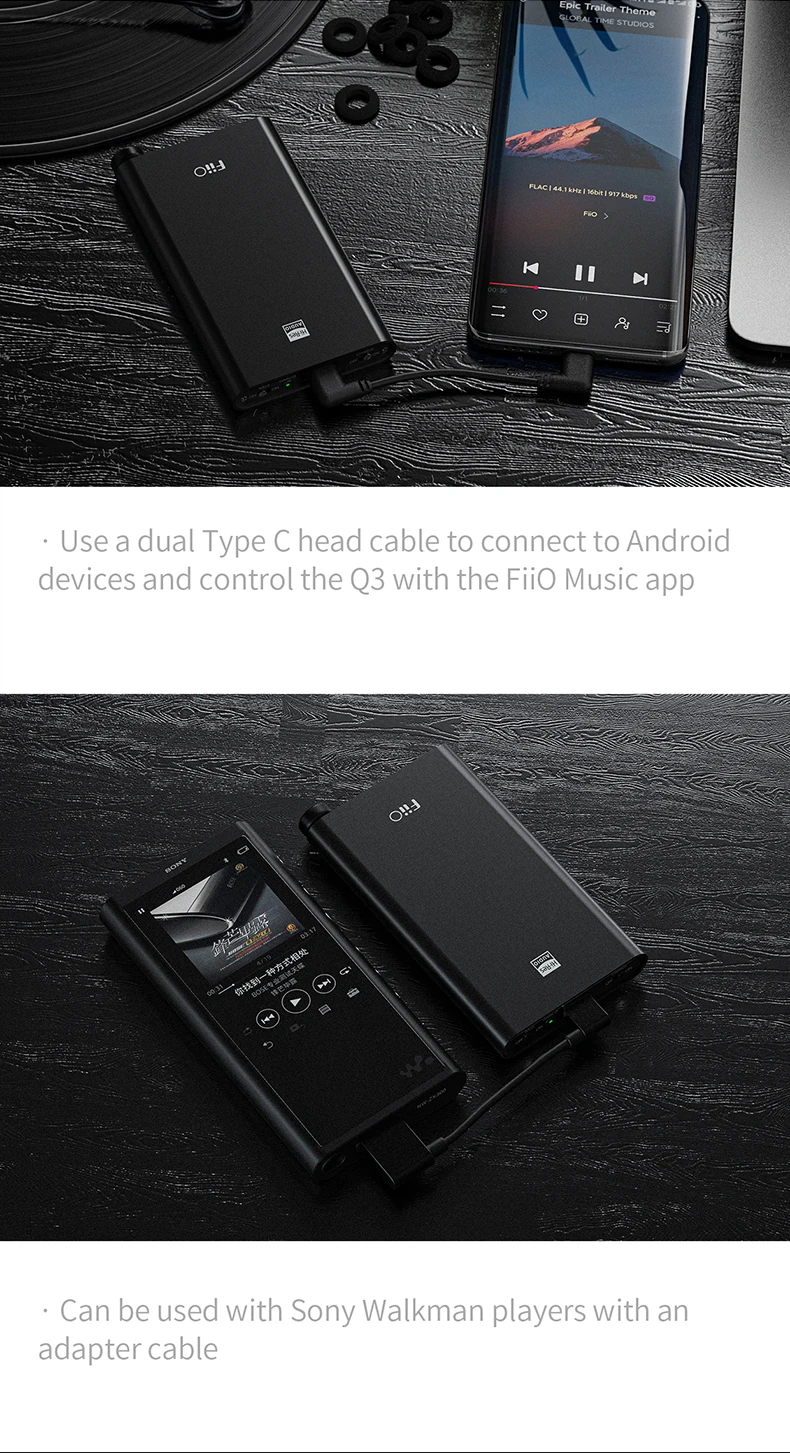

5. Как использовать Q3 в качестве usb-dac для мобильных телефонов?

【 Телефон на базе Android 】
Используйте кабель для передачи данных TypeC-TypeC (Следуйте указаниям стрелки на кабеле) для подключения Q3 на мобильный телефон. Таким образом, вы можете наслаждаться высококачественной музыкой, играя в песни.
Примечания:
1. Выход USB должен быть включен, если музыкальное приложение имеет один.
2. Убедитесь, что отладка USB включена в режиме разработчика.
Настройки на мобильный телефон

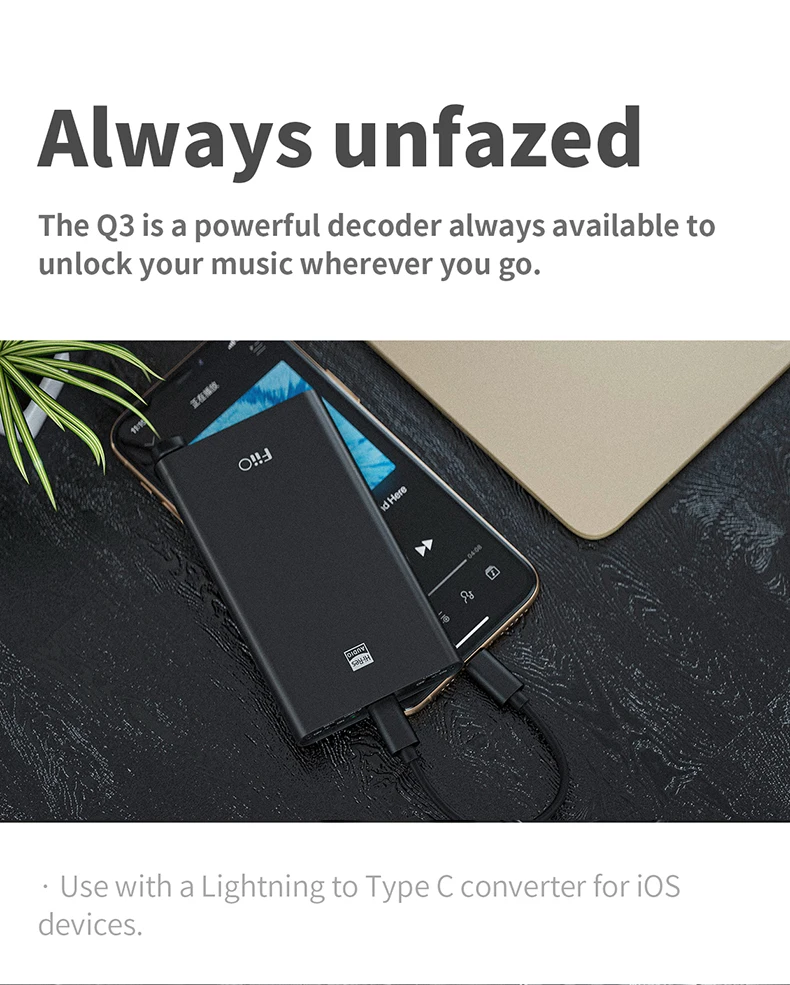

【IPhone/iPad】
Используйте прилагаемый кабель передачи данных Lightning-Type C для подключения Q3 к iPhone/iPad/iPod. Таким образом, вы можете наслаждаться высококачественной музыкой, играя в песни.
Примечания:
* Поддерживает только iOS10.0.2 и выше. Устройства Apple ниже этой версии не могут быть поддержаны из-за самой iOS.
* При декодировании iOS Регулировка громкости устройства iOS будет отключена.

7. Разница между Q3 и Q1 MKII

1. Размер и внешний вид похожи. Но Q3 на 6 мм длиннее и украшен двухцветным анодным кольцом на ручке питания.

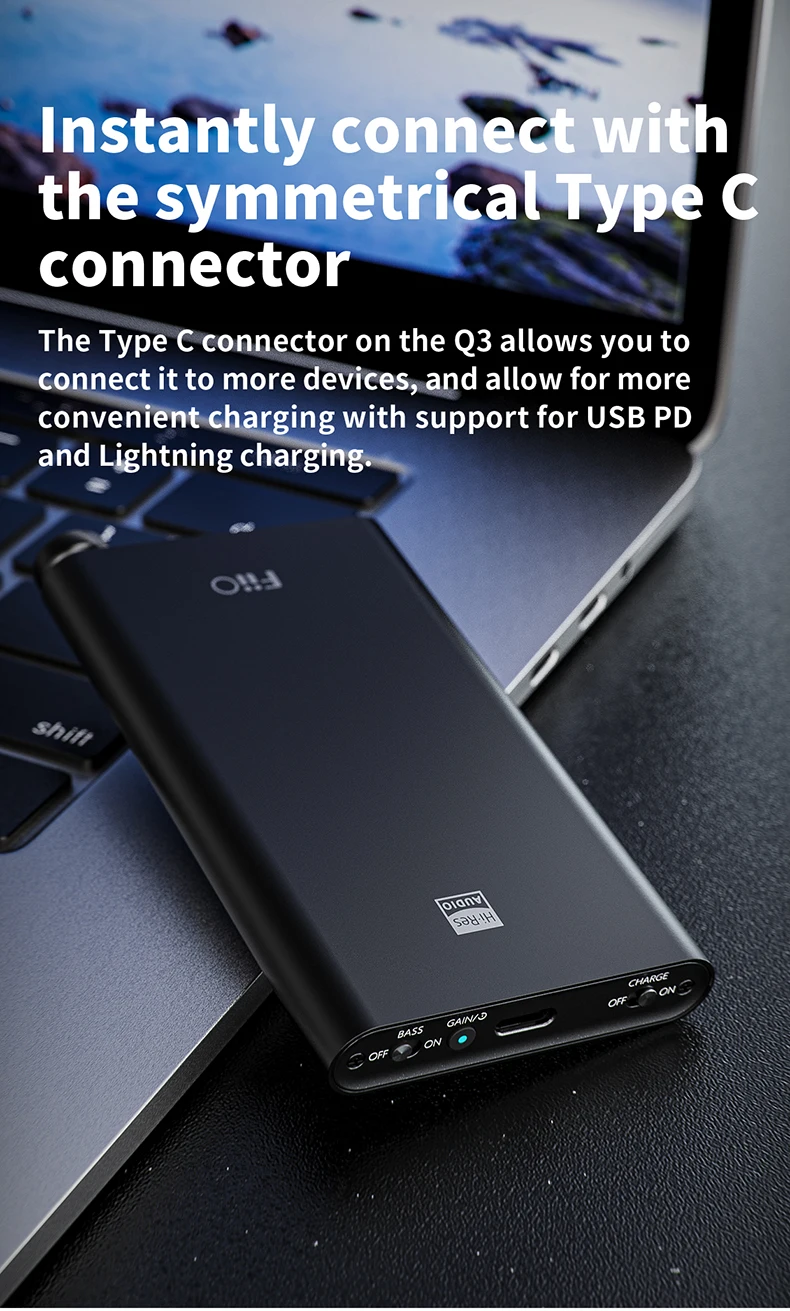

2. Порт Micro USB изменен на Type-C.
3. Добавьте многофункциональную кнопку, которая может быть использована для переключения прибыли, фильтров и сброса устройства.
4. Добавьте контроль заряда переключатель и 4,4 мм порт баланса.
5. Схема усилителя мощности THX обеспечивает лучшее качество звука.

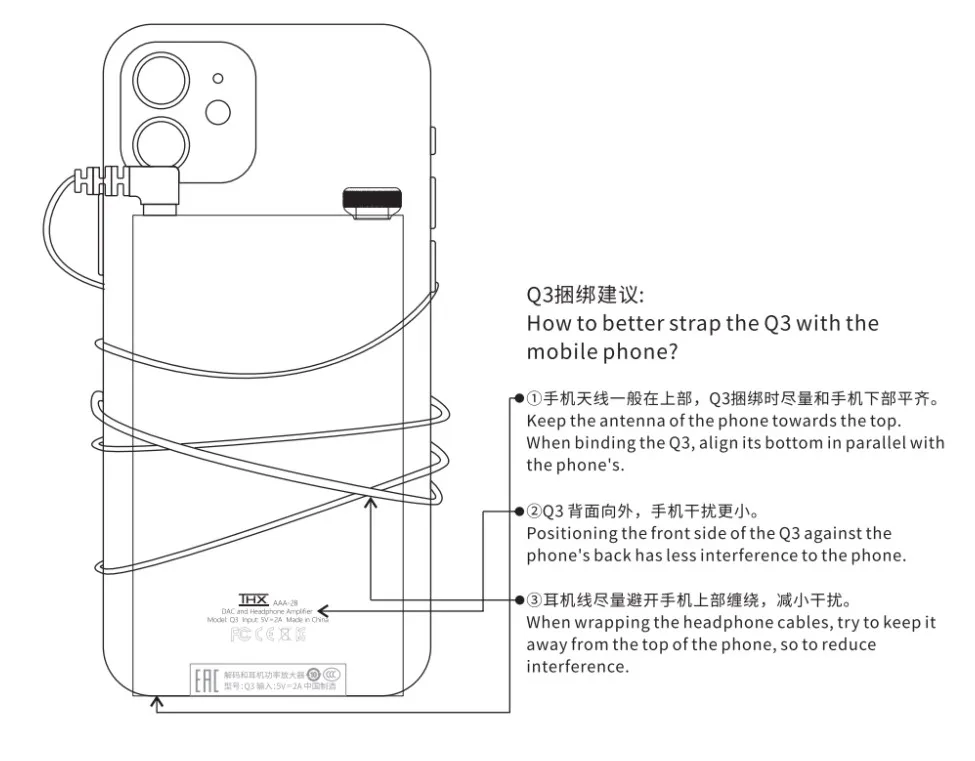

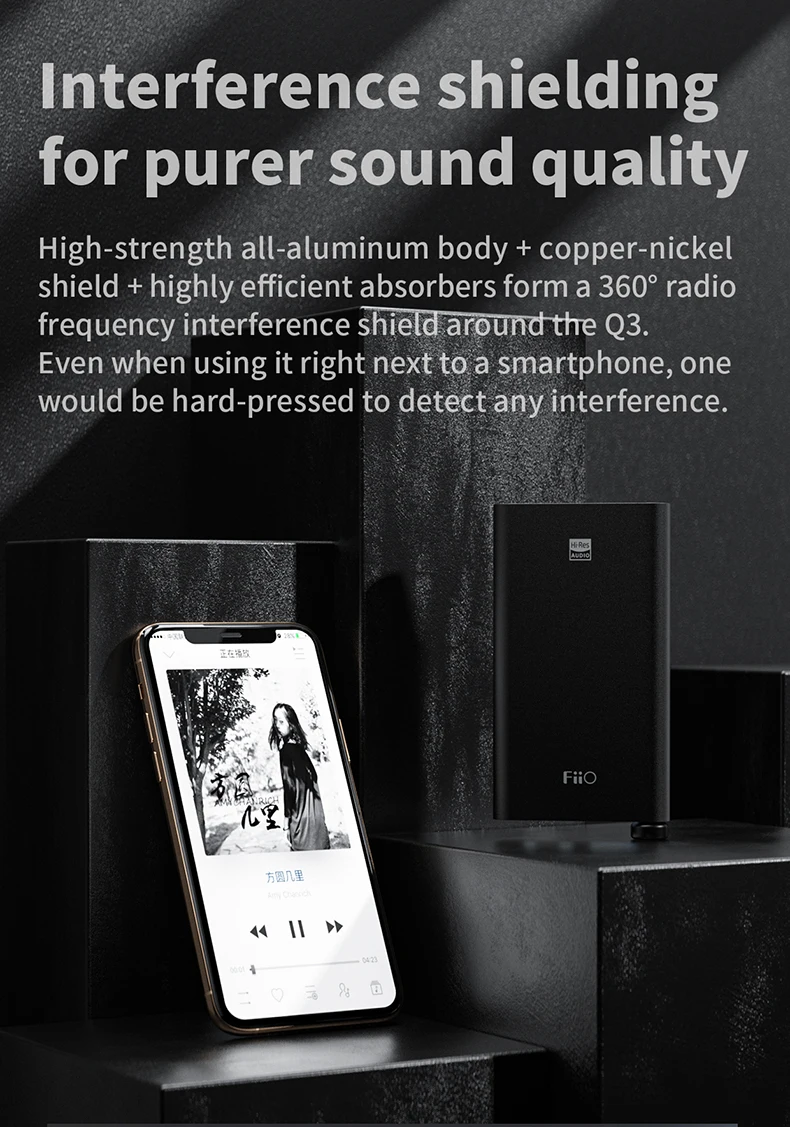

10. Как лучше установить Q3 на мобильный телефон?
Q3 может быть поврежден при слишком близком расстоянии от антенны телефона. Вы можете попробовать следующие методы, чтобы лучше установить Q3 на мобильный телефон:
