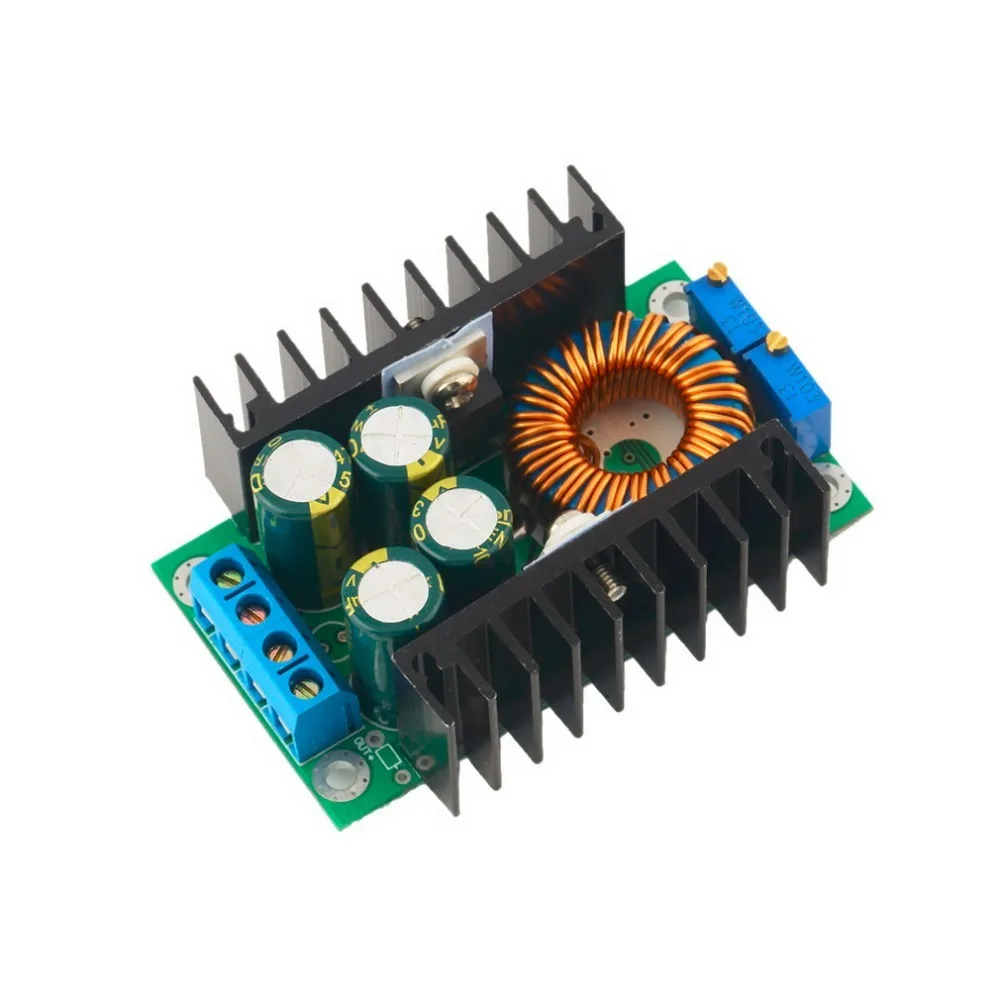

XL4016 Step-down Power DC-DC CC CV Buck Converter Supply Module 8-40V to 1 25-36V 8A Promotion |

XL4016 Step-down Power DC-DC CC CV Buck Converter Supply Module 8-40V to 1 25-36V 8A Promotion |

1. Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль

2.Входное напряжение: 8-40 В постоянного тока,Чип: XL4016

3.Выход напряжение: DC 1,25-36VПостоянно регулируется

4.Выходной ток: 8А(Если температура силовой трубки превышает 65 градусов, добавьте охлаждающий вентилятор)

5. Диапазон постоянного тока: 0-8a (регулируемый)

6. Ток лампы поворота: значение постоянного тока * (0,1), поверните ток лампы и связь с постоянным значением, например, значение постоянного тока-3A, поверните ток лампы в постоянный ток 0,1 раза (0,1 * 3A = 0.3A).

7. Низкое давление: 1 в

8. Выходная мощность: Максимальная мощность составляет около 300 Вт

9. Эффективность преобразования: до 95%

10.Рабочая частота: 180 кГц

11. Выходная пульсация: полоса пропускания 20 м

12. Вход 40V выход 36V 8A пульсация около 50 мВ (без шума)

13. Выходное короткое замыкание для защиты: Да, постоянный ток

14. Входная обратная полярность для защиты: нет

15. Выход предотвращает обратное напряжение: нет

16. Проводка: терминал

17. Ток без нагрузки: типичный 20 мА (40 в переключатель 36 В)

18. Регулирование нагрузки: ± 1% (постоянный)

19. Регулирование напряжения: ± 1%

20. Скорость динамического отклика: 5% 200uS

21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV), закрытый для входного напряжения, используется для регулирования напряжения, потенциометр (CC), закрытый для выходного напряжения, используется для регулирования тока (CC)

22. Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование температуры силовой трубки, высокотемпературное нагревание, пожалуйста)

23. Индикатор: двухцветный индикатор, индикатор зарядки светильник-красный, зеленый светильник означает, что аккумулятор полностью заряжен (без нагрузки зеленого цвета)

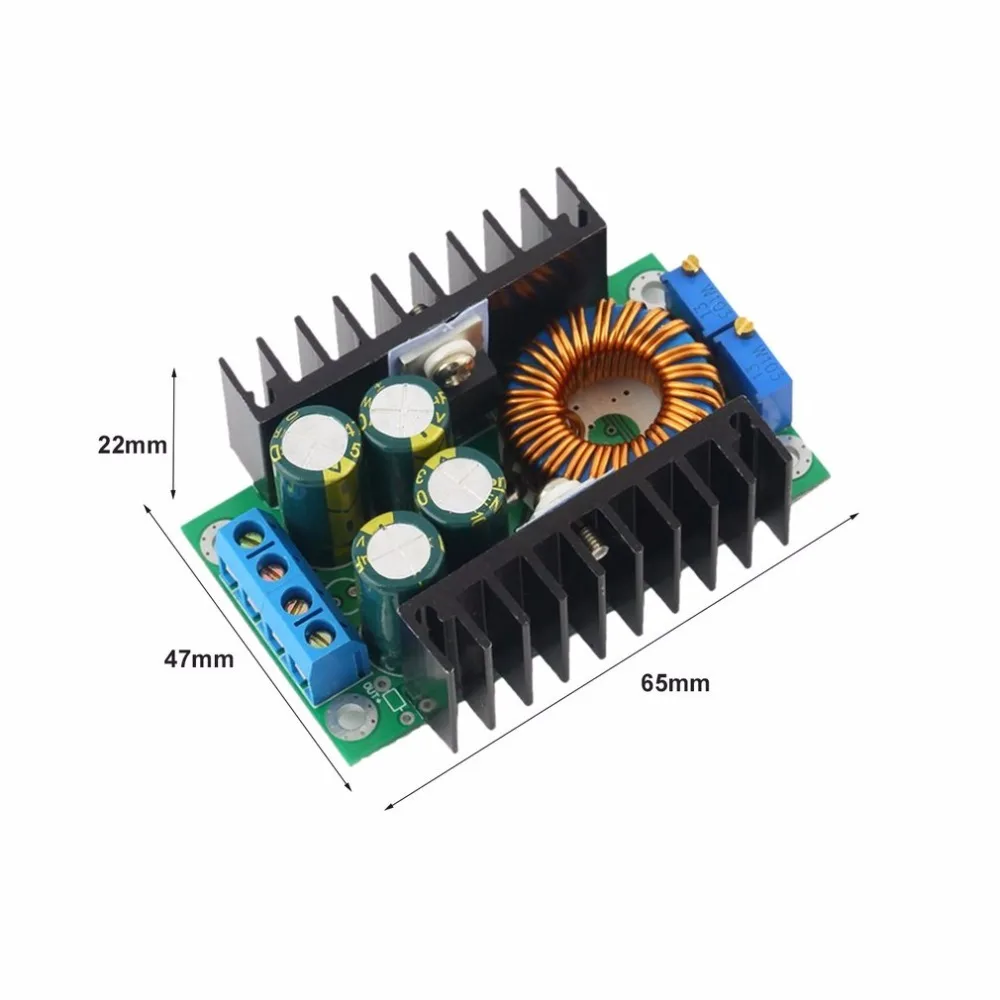

24. Размер (прибл.):65x47x22 мм(Д x Ш x В)

Особенности:

1. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение (используется для того, чтобы определить, разрядилась ли батарея полностью заряжена при зарядке).

2. Изготовлено из специального Эталона для IC и высокоточного токочувствительного резистора, что обеспечивает более стабильный постоянный ток (при 20 ° до 100 ° постоянного тока 1A, температурный дрейф менее 1%). Особенно подходит для светодиодный-драйвера.

3. Высокий выходной ток, максимальный выходной ток может достигать 8А.

4. Четыре высокочастотные емкости, могут снизить выходную пульсацию, улучшить работу стабилизации.

Применение

1. Мощный светодиодный драйвер

2. Зарядка литиевой батареи (ИЛИ свинцового аккумулятора)

3. Автомобильный источник питания

4. Низкое напряжение системы питания

5. Аккумулятор 6 В, 12 В, 14 В, 24 В

Зарядка аккумулятора
1. Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы сделать выходной ток до ожидаемого значения тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный привод постоянного тока

1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.

2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до примерно 5 В.

3. Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.

4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный напряжения.

5. Подключение светодиодный, тест.

(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается светодиодный.)

Посылка в комплекте
1 x модуль преобразователя DC buck 8A
