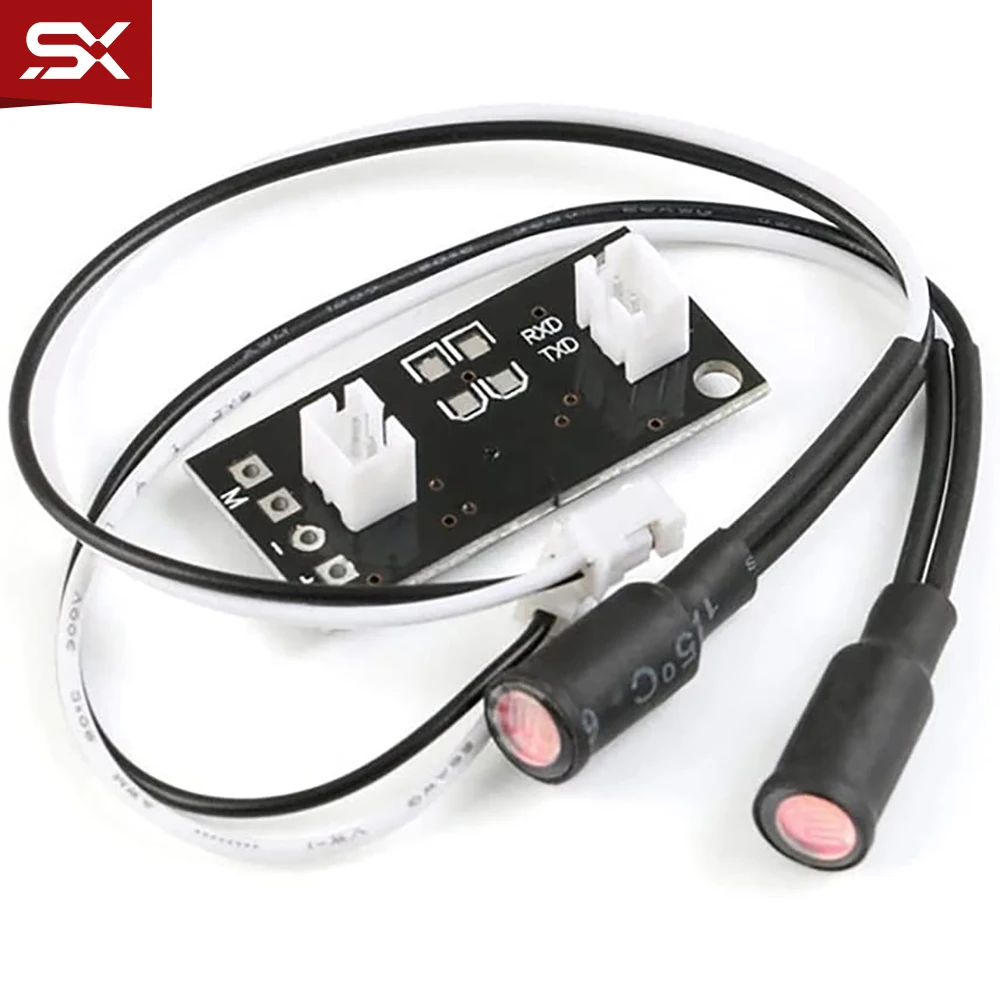

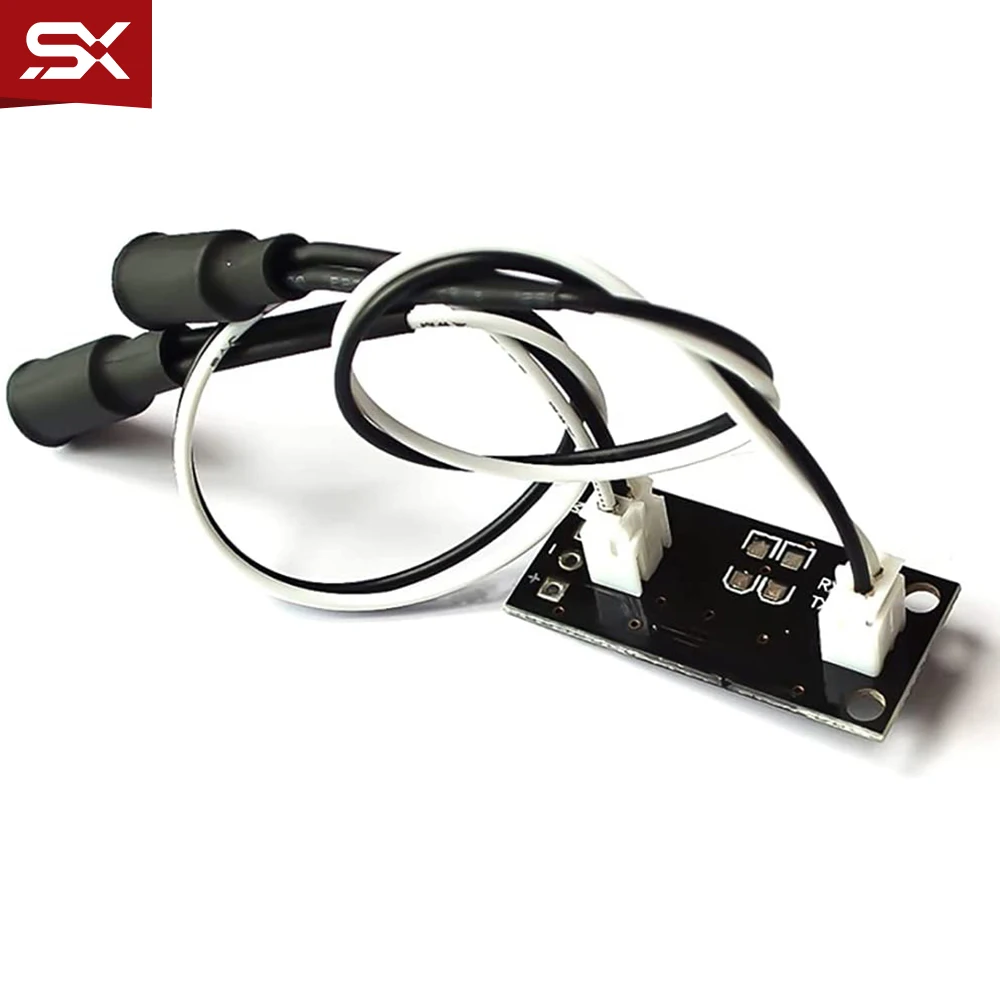

Модуль слежения за солнечной батареей автоматический трекер с одной осью модуль

Модуль слежения за солнечной батареей автоматический трекер с одной осью модуль

Модуль автоматического слежения на солнечной батарее с одной осью, модуль слежения на солнечной батарее, поисковый светильник на солнечной батарее

Введение

Название продукта: одноосный светильник
Напряжение: DC 5V-5,5 V
Ток: менее 1,5a

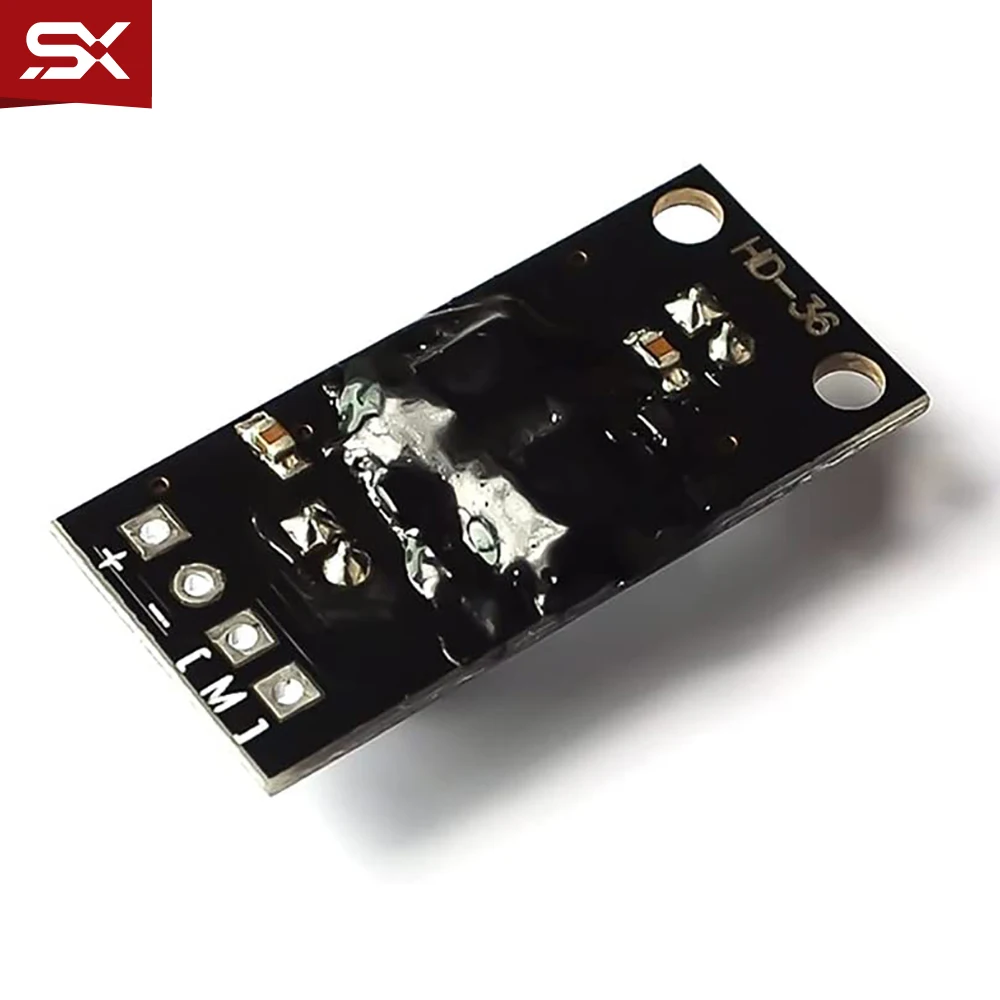

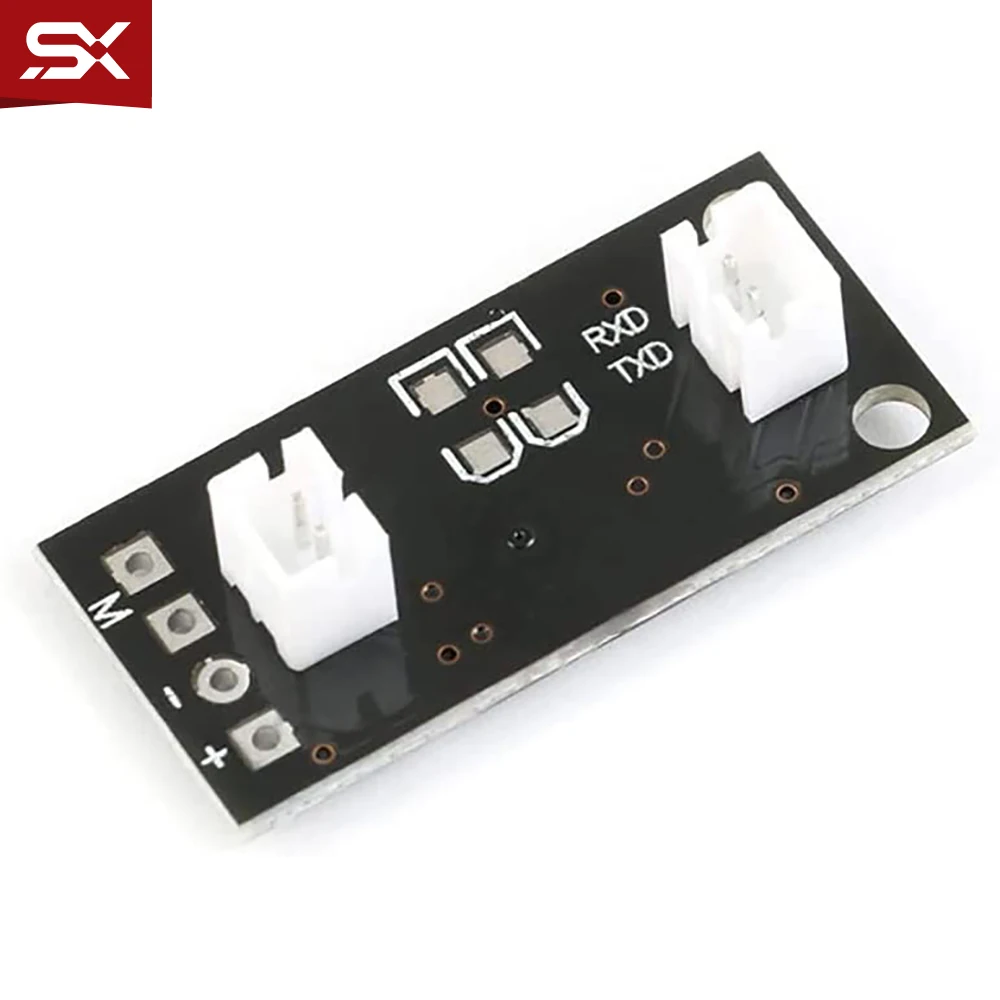

Интерфейс: источник питания (+ -), двигатель M
Принцип: Используйте окклюзивный объект на фоточувствительном резисторе. Когда светильник ударяет по окклюзивому предмету и образует тень, когда светочувствительное значение на одной стороне отличается от того, что на другой стороне, Управляйте двигателем, чтобы найти точку баланса, А именно светильник-источник.

В источника питания использует dc источника питания 5-5,5 v, а ток 1.5a достаточно.
Двигатель использует мотор скорости, чем медленнее, тем лучше. Когда источник питания составляет 5 В, нагрузка не принимается, а скорость стабильна. Если скорость вращения двигателя слишком быстро, это может привести к тому, что мотор не соответствуют по центру светильник источник и качается из стороны в сторону, но не придется подождать какое.
Эта схема принимает короткую задержку анти-разрядки.
Соединение между двигателем и пластиной не делится на положительные и отрицательные полюсы. Во время испытания, если обнаруживается, что Двигатель вращается с обратной стороны на светильник, линия двигателя должна быть переключена.
В источника питания должна регулироваться 5-5,5 v, и не может быть напрямую подключены к панели солнечных батарей.
Точность угла отслеживания зависит от положения зонда, угла и размера объекта затенения. Если вы не вовремя, пожалуйста, проверьте самостоятельно.

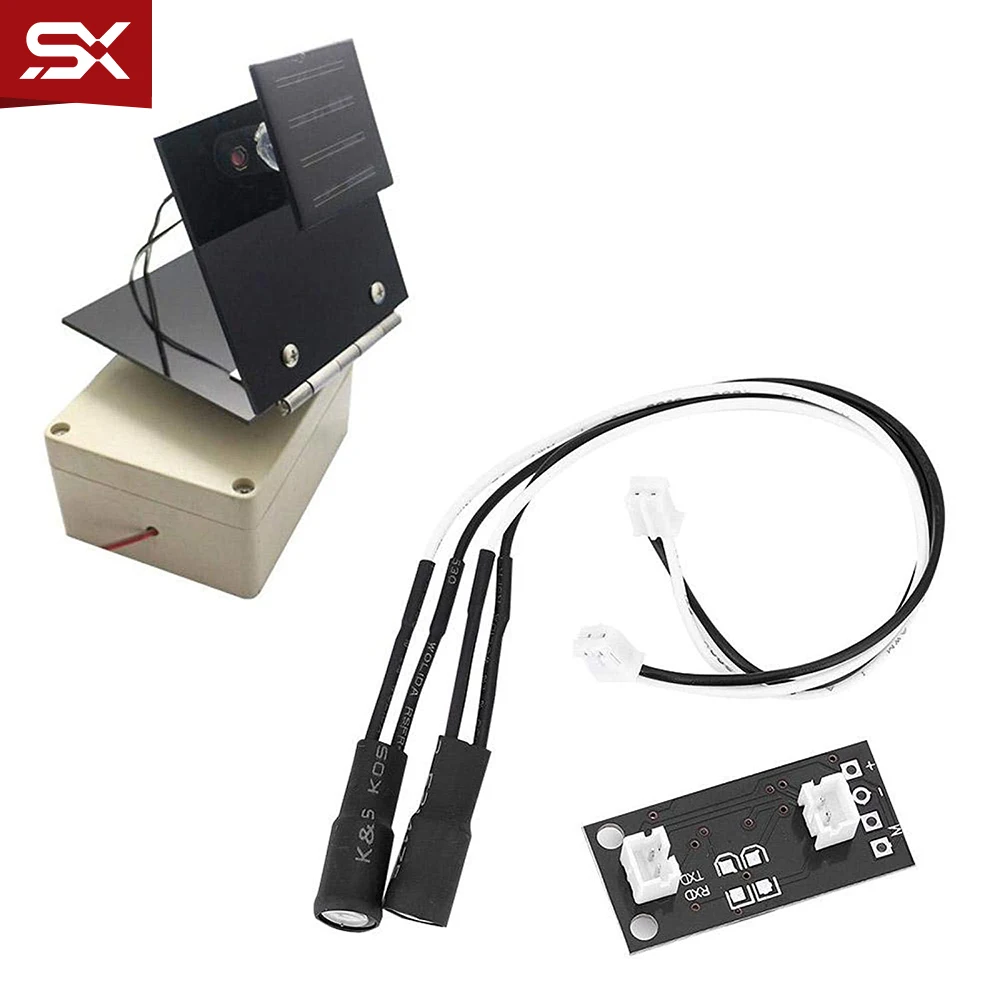

Как показано на рисунке, Фоточувствительный зонд находится на одной и той же плоскости, и небольшая солнечная панель сиденья используется выше. Когда светильник интенсивности левого зонда больше, чем правая сторона, мотор поворачивается влево, пока два зонда не сбалансируют значение. Размер теней зависит от угловой точности источника на светильник. Лучше всего одновременно покрыть оба зонда. Точность угла отслеживания зависит от положения, угла и размера теней зонда.
