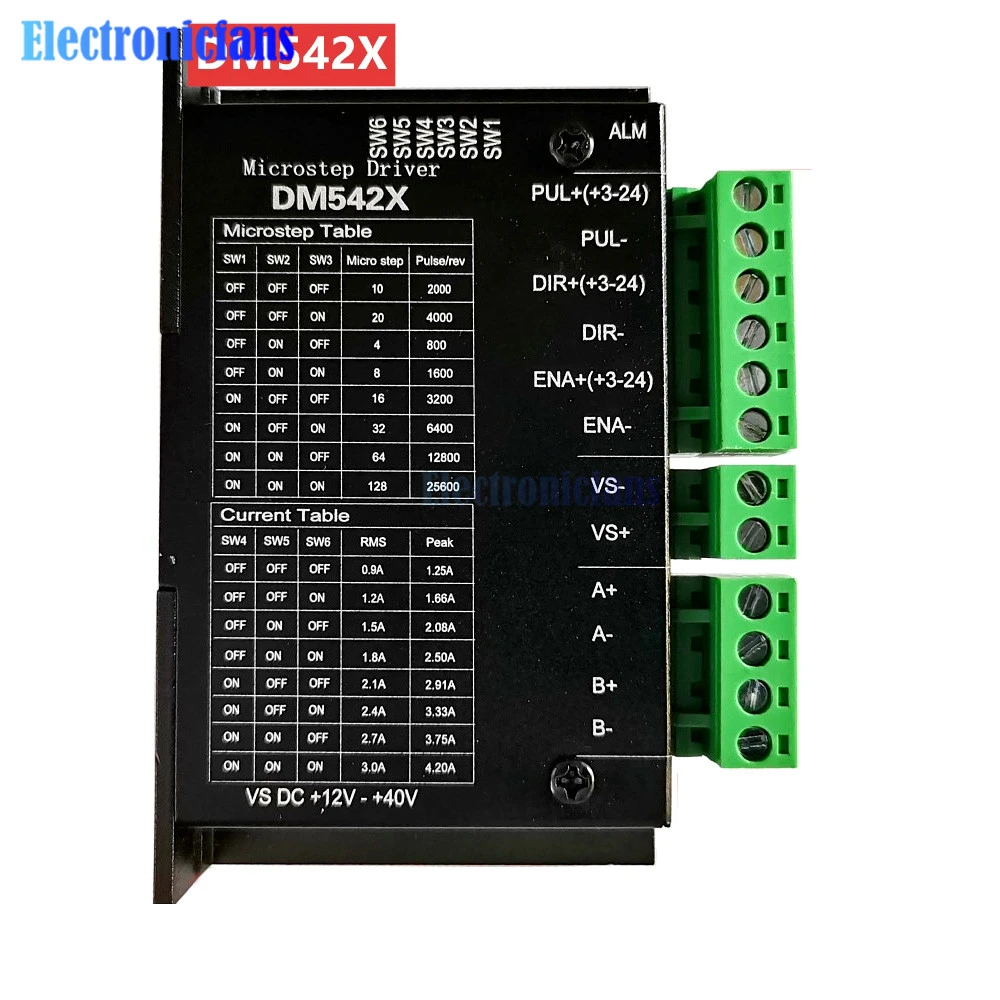

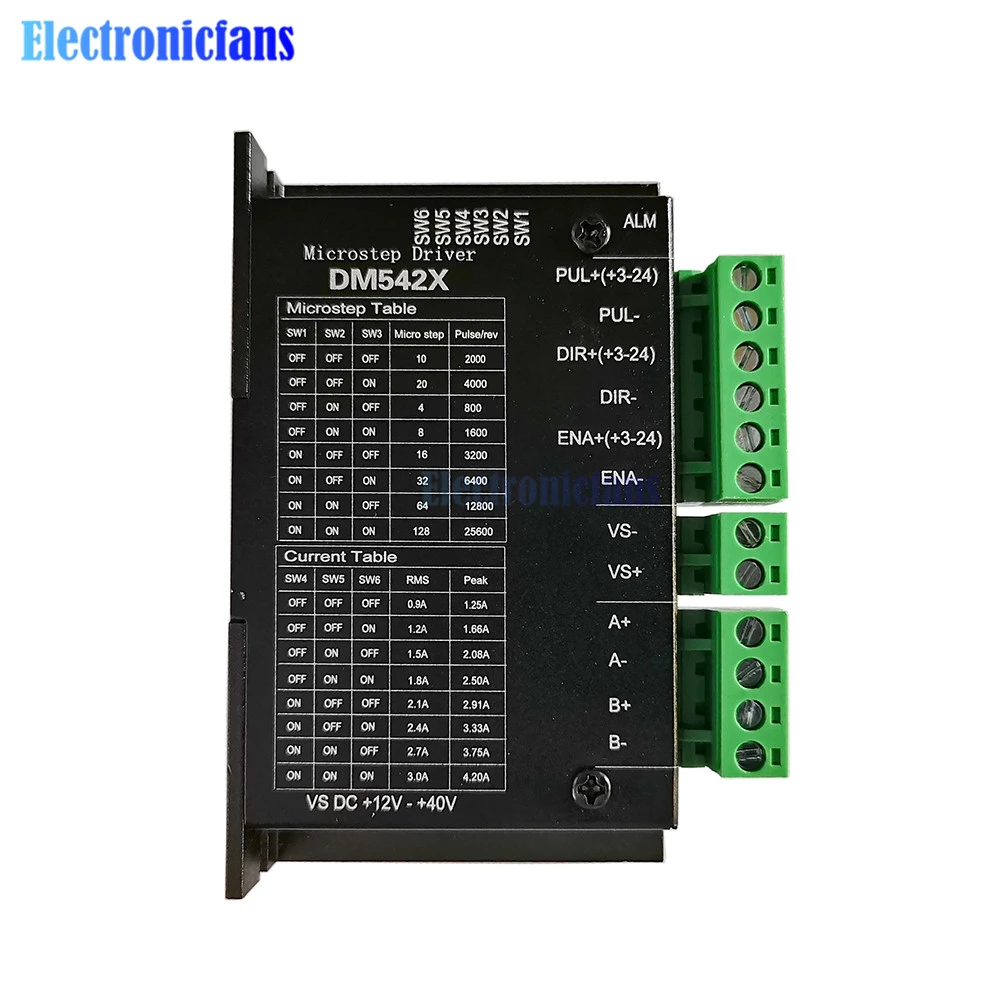

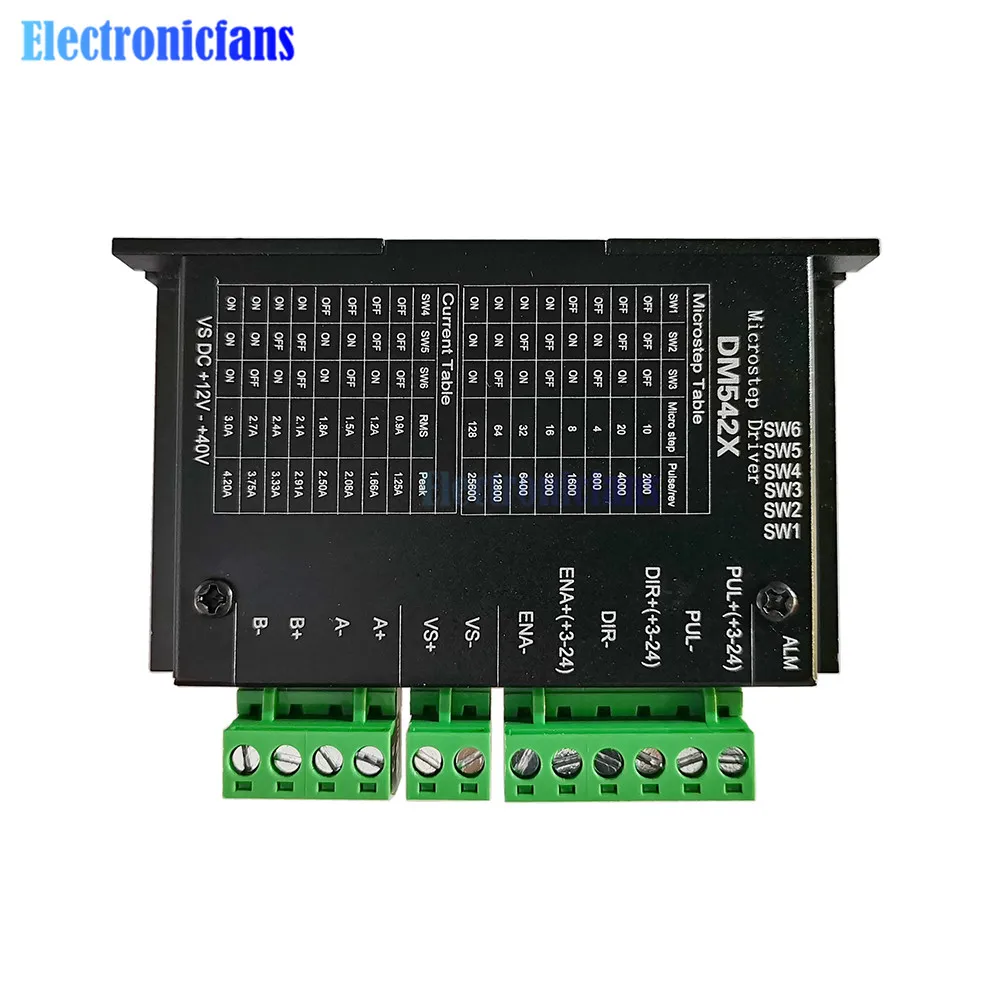

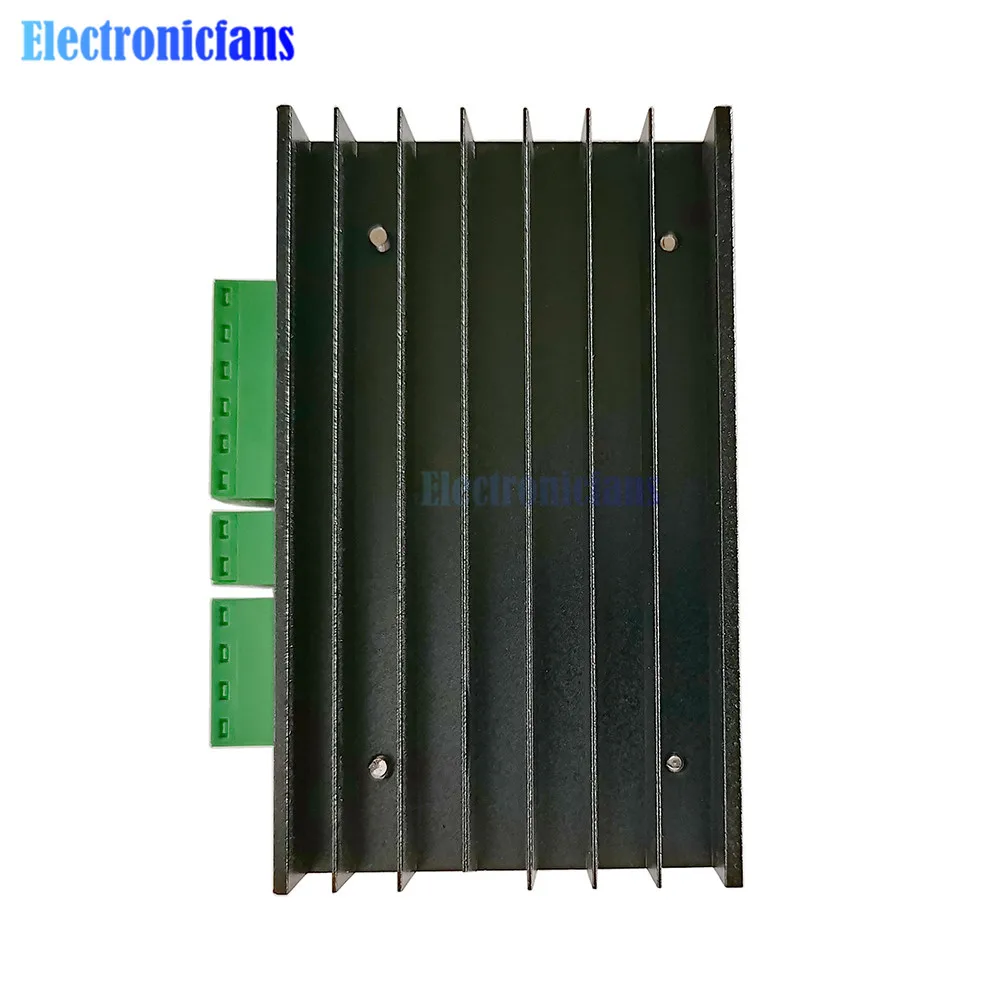

Цифровой Драйвер шагового двигателя DM542X DSP 42/57 128 А низкий уровень шума низкое

Цифровой Драйвер шагового двигателя DM542X DSP 42/57 128 А низкий уровень шума низкое

Особенности:

1: версия низкого напряжения 12V ~ 40V
2: использование технологии синхронной выпрямления, небольшое тепловыделение, малый размер и высокая эффективность
3: высокая скорость специальный 32-битный основной чип управления с DSP
4: быстрая реакция и точная работа
5: простой в использовании

Параметр

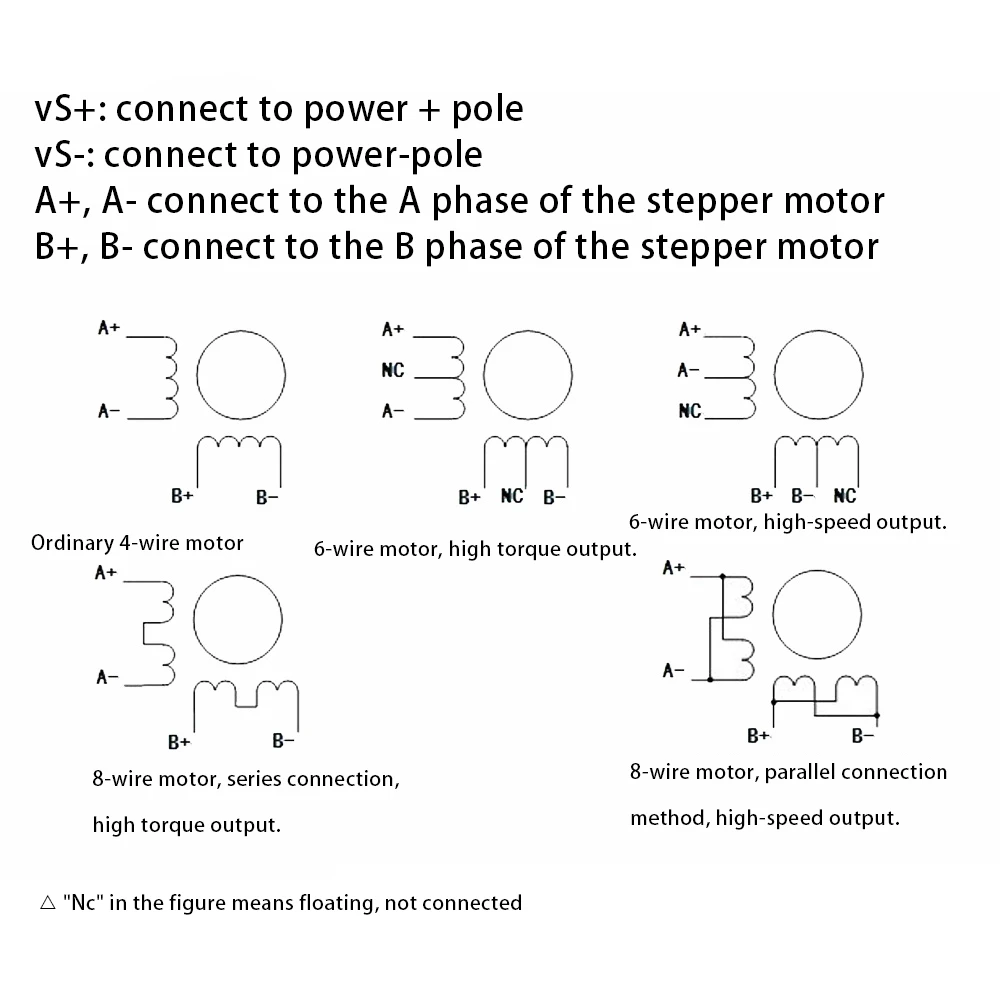

Может управлять 42 57 86 4-проводной 8-жильный двухфазный шаговый двигатель
Диапазон входного напряжения: DC12-40V
32-битный выделенный высокоскоростной чип управления DSP
Диапазон выходного тока: 0,9-4.2A

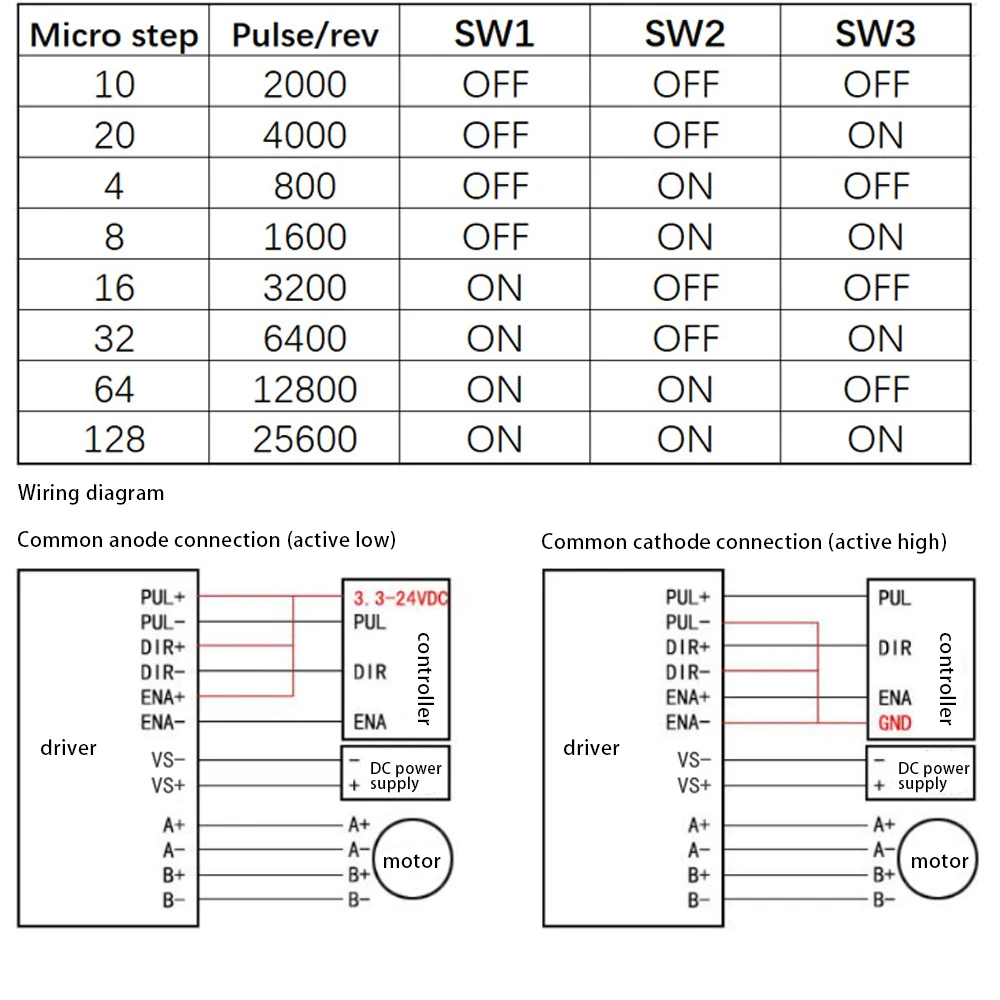

Диапазон разделения: 4(800) -128 (25600)

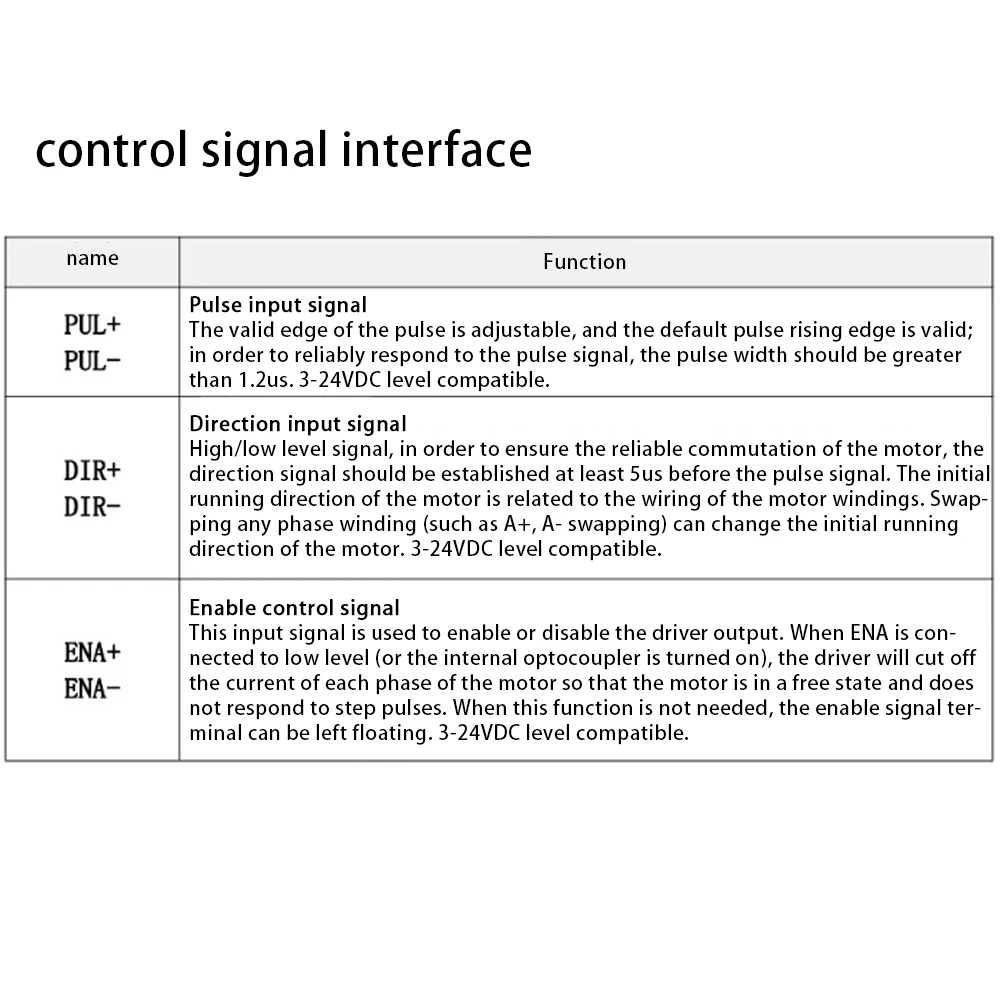

Амплитуда входного сигнала: совместим с 3-24 В

Напоминание: Этот драйвер принимает 8 независимых MOS трубок с низким внутренним сопротивлением и имеет автоматическую функцию половинного тока. В тех случаях, когда двигатель останавливается вращающийся и держит (при отсутствии входного шаг Пульс Для 0,5 секунд), Бег ток автоматически в два раза, таким образом, теплотворная способность очень мала. Это совсем не сопоставимо с интеграцией с одним чипом, такой как обновленная версия TB67S109S, которая является наиболее используемой TB6600 на рынке. Покупатели могут сравнить PK.

Описание товара

DM542X девиз нашей компании выделенный высокоскоростной 32-битная цифровая двухфазный гибридный шаговый двигатель драйвер с контрольная DSP, подходит для фазный ток ниже 4.2A, 4-проводная 6 проводов 8-жильный двухфазный гибридный типа с наружным диаметром 42 57 части 86 шаговый двигатель. Различные подразделения в пределах 128 и различные течения в пределах 4.2A может быть установлен, используя передовую цифровую технологию управления током PWM, более высокую точность шага, более низкий уровень шума, намного лучше, чем традиционная технология управления током, С помощью синхронного выпрямления Автоматическая технология полупотока имеет чрезвычайно низкое тепловое производство, объем может быть уменьшен, Отсутствие фазовой и неправильной защиты от перегрузки по току делает продукт более умным и надежным, и привод работает более плавно.

Область применения

Подходит для всех видов оборудования автоматизации и инструментов в области контроля движения, таких как: Промышленное контрольное оборудование, 3D-печать, лазерная обработка, гравировка, медицинские измерения, моторная обработка, текстиль и одежда и т. Д. В области, где Пользователи ожидают низкий уровень шума, низкий уровень вибрации, небольшой размер, высокую производительность, И высокая производительность предпочтительно рекомендуемые продукты.

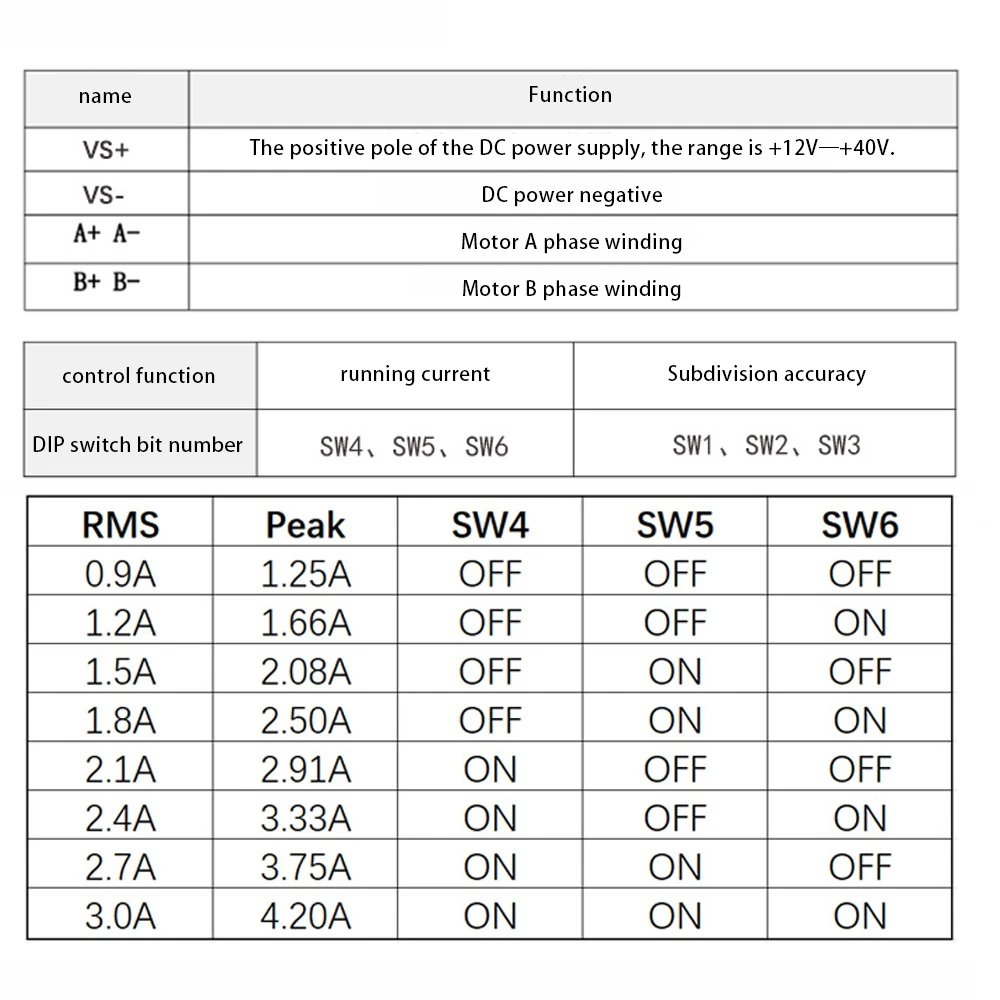

Что касается настройки тока, это не то, что чем больше Настройка тока, тем лучше. Необходимо соответствовать нагрузке в соответствии с размером двигателя, Достаточный ток хода, и нагрузка не блокируется. Это также не энергосбережение. Если ток слишком мал, двигатель не сможет переносить нагрузку на высокой скорости, и его легко блокировать.

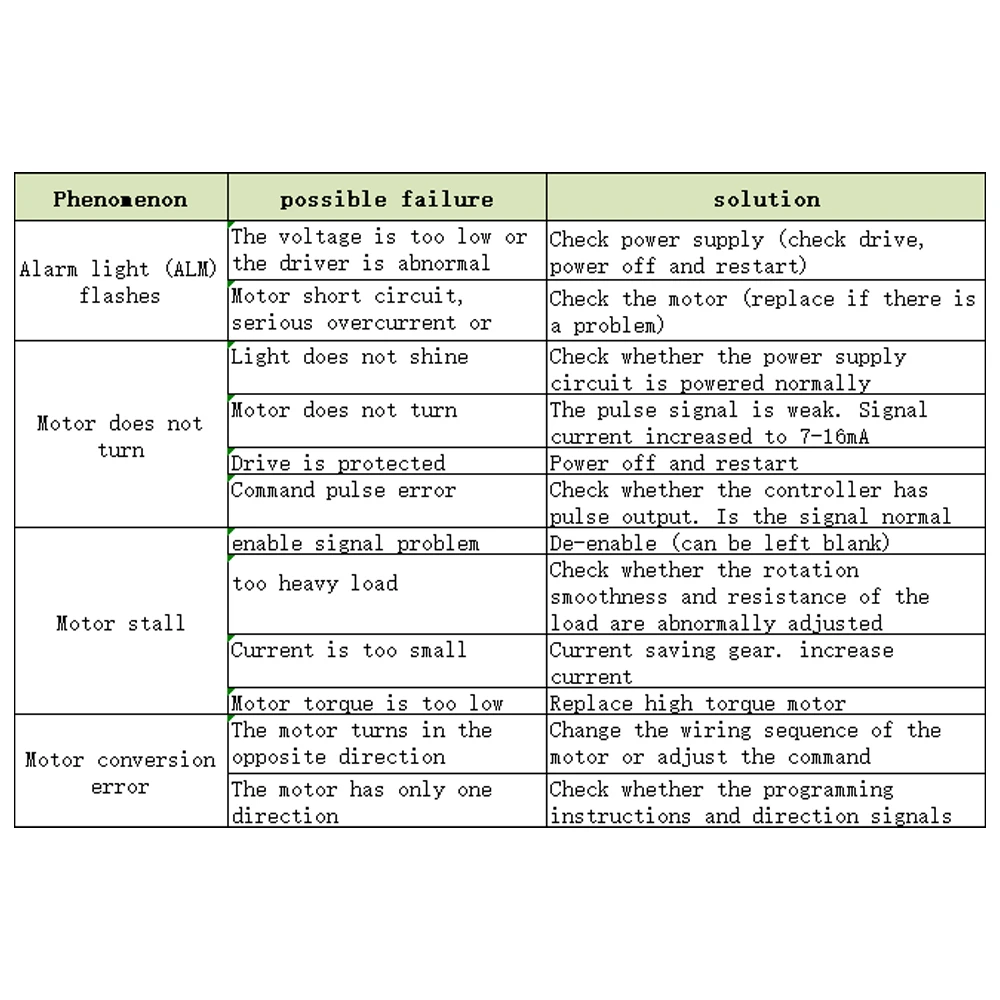

Что касается красный индикатор светильник, это всегда на указывают на нормальную работу и следующих условий приведет к тому, что индикатор светильник для флэш-память:

. Привод не может определить параметры двигателя после включения, потому что двигатель не подключен или какая-либо Фаза двигателя является открытой схемой;

. Защита от перегрузки по току драйвера.

Напоминание: после подключения двигателя основная плата будет проводить испытания в момент включения питания. Если есть короткое замыкание, разность цепи и фазы, предупреждающий светильник ALM на основной плате будет мигать, и драйвер не будет работать. Отлично работает.

Список
1 * DM542X цифровой DSP 42/57 Драйвер шагового двигателя
