Портативный цифровой мини-Осциллограф DS213 DSO213 ЖК-дисплей 4-канальный 15 МГц 100 мкс/с

Портативный цифровой мини-Осциллограф DS213 DSO213 ЖК-дисплей 4-канальный 15 МГц 100 мкс/с

Описание:

DS213 представляет собой "5-трек, 4-волновой линией" Цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA для управления внешним управлением ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивки приложений. Он также имеет встроенный usb-накопитель 8 Мб для хранения сигналов и обновления прошивки системы. Слой приложения кода осциллографа является открытым исходным кодом, и пользователи могут разрабатывать прошивку осциллографа в соответствии с их потребностями.

Особенности продукта:
Мини-размер, вес, портативный и портативный светильник;
Он может хранить формы волны, делая анализ формы волны более четким и эффективным;
Несколько режимов триггера, поддержка триггера Ascend/Descend Edge, положительного/отрицательного импульсного триггера и логического триггера;
Мощная способность обрабатывать формы волны, она может автоматически измерять такие параметры, как напряжение, частота и ширина импульса США.

Технические характеристики:
CPU: STM32F103VE
FIFO & Control: FPGA
ADC: HWD9288-100
Аналоговые каналы: 2(CH_A CH_B)
Цифровые каналы: 2(CH_C CH_D)
Операционный канал: INV (CH_A), INV (CH_B), (CH_A)+(CH_B), (CH_A)-(CH_B),(CH_C) и (CH_D),(CH_C), (CH_D)
Вертикальная чувствительность: 10 мВ-10 В/див (1-2-5 шаг) (с помощью зонда X1)
100 мВ-100 в/див (1-2-5 шаг) (с помощью зонда X10)
Вертикальное разрешение: 8 бит
Глубина памяти образца: 4 канала, 4*4K
Муфта: DC, AC
Максимальное входное напряжение: ± 40Vpp (с помощью зонда X1)
± 400Vpp (с помощью зонда X10)
Типы триггеров: Режим триггера Ascend/Descend Edge, положительный/отрицательный импульсный триггер, логический триггер
Режим запуска: автоматический, нормальный, одиночный, медленный
Источник запуска: (CH_A) (CH_B) (CH_C) (CH_D)
Источник сигнала: квадратная волна: от 10 Гц до 8 МГц, всего 20 сдвигов и 3 источника сигнала Vpp;
Синусоидальная/Треугольная/Пилообразная волна: от 10 Гц до 20 МГц, всего 11 сдвигов и 3 источника сигнала Vpp
Хранение: Встроенный USB диск 8M
Типы файлов: BMP,BUF,CSV
Типы автоматического измерения: Последовательность сигнала/цикл/коэффициент мощности, максимальное напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее
Измерение курсора: значение времени, амплитудное значение
Режимы отображения: 4 волновые линии: линия 1: (CH_A), скрыть
Линия 2: (CH_B), скрыть
Линия 3: (CH_C), REC_1, REC _ 2, REC _ 3, REC _ 4, HIDE
Линия 4: (CH_D), (CH_A)+(CH_B), (CH_A)-(CH_B), (CH_C) и (CH_D), (CH_C)(CH_D), скрыть
Режим выборки: выборка в реальном времени
Частота дискретизации: 100 м Sa/s
Аккумулятор: 1000 мАч

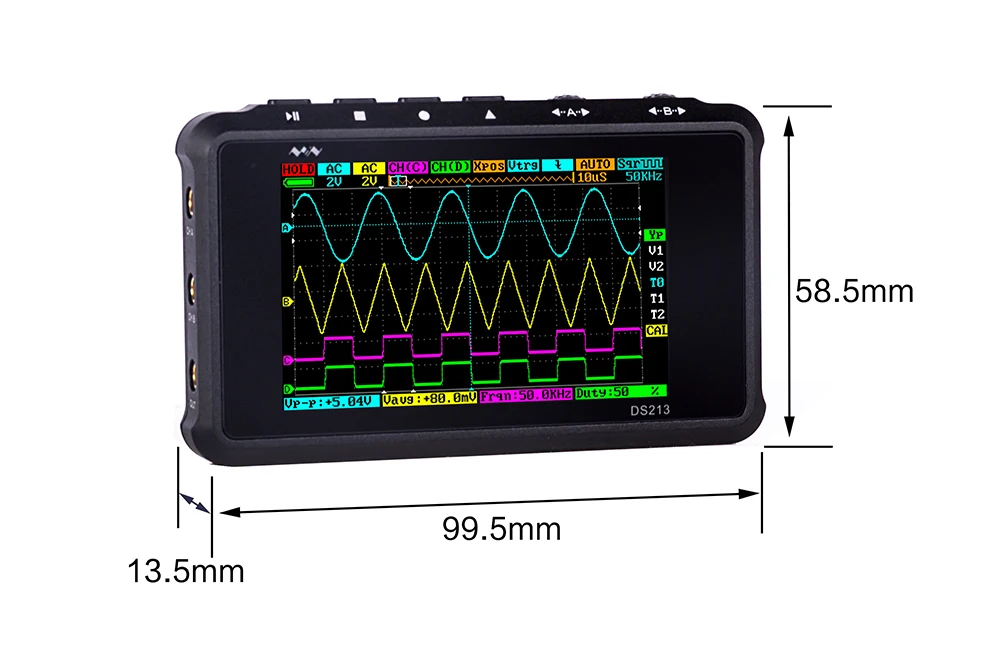

Размеры: 99,5 мм x 58,5 мм x 13,5 мм/3,92x2,3x0,53 "(Д x Ш x В)
Вес: 129 г

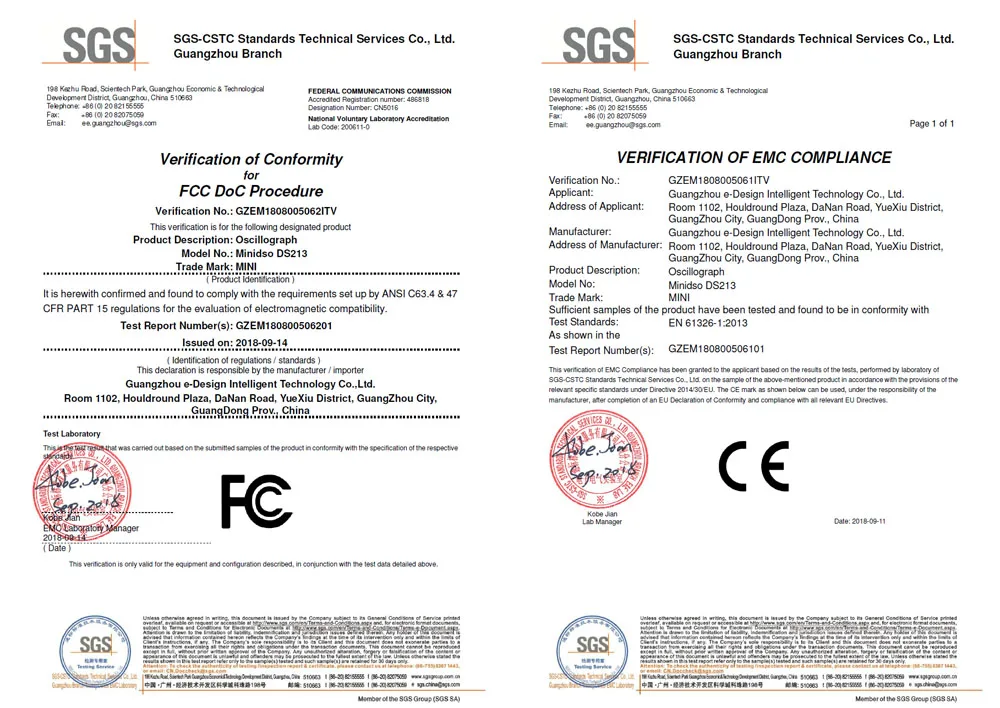

Сертификат: CE,FCC

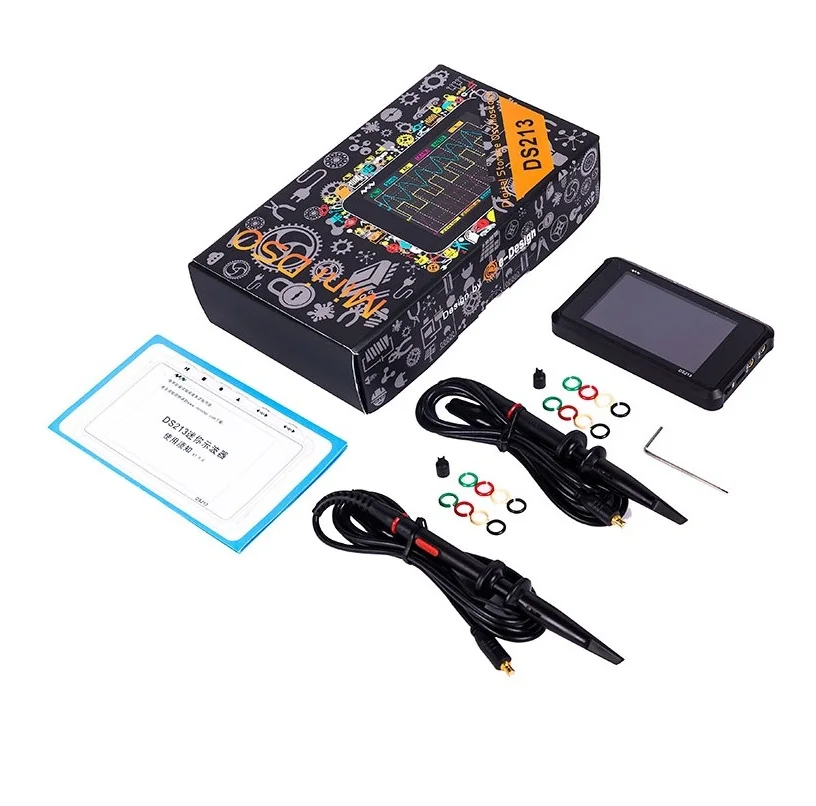

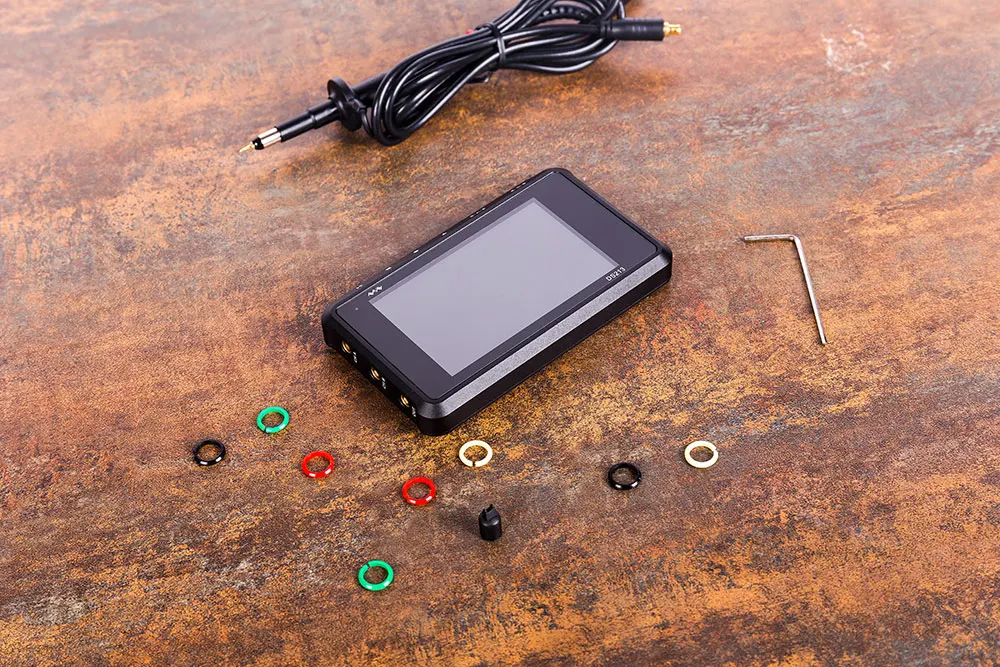

Посылка включает в себя:

DSO213:

Цифровой осциллограф DS213-1 шт.
Зонд X10-1 шт.
1 x датчик X1

1 х сумка

Чехол DSO213

Цифровой осциллограф DS213-1 шт.

Зонд X10-1 шт.
1 x датчик X1

1 х сумка

1 x Силиконовый чехол (черный/красный/желтый/синий по вашему выбору)
