Японский бесщеточный двигатель Shinano DC 25 Вт большой объем воздуха 12 В 24 в 36

Японский бесщеточный двигатель Shinano DC 25 Вт большой объем воздуха 12 В 24 в 36

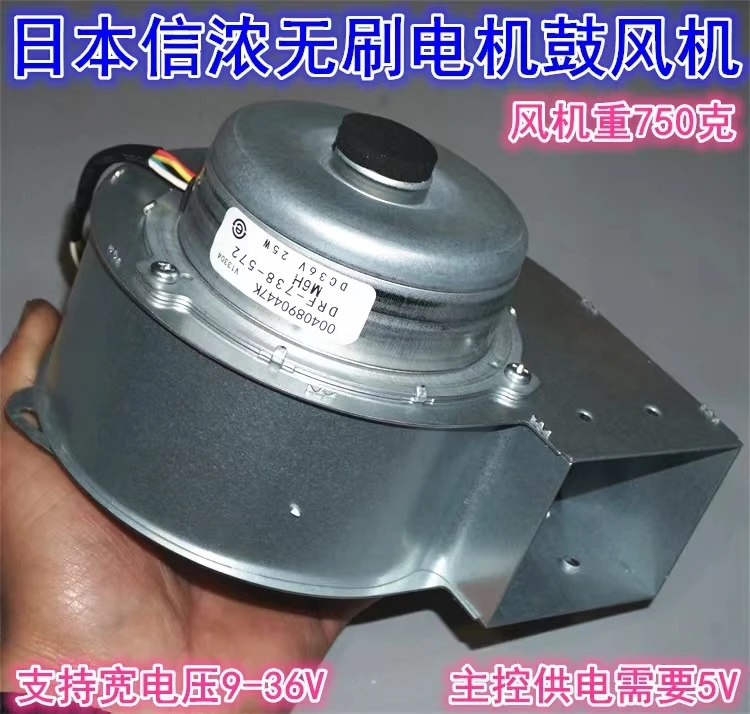

Абсолютно новый японский бесщеточный моторный вентилятор Shinano, качество изготовления очень хорошее, корпус вентилятора полностью металлический, интерьер сделан из турбинных лопастей из алюминиевого сплава, воздухозаборник имеет регулировку громкости воздуха, бесщеточный двигатель имеет встроенную схему привода, двойные шариковые подшипники, Основное напряжение двигателя-DC36V, набор напряжения DC5V также требуется для питания драйвера IC, А затем регулировки напряжение двигателя е-байка 36В состоит в том, чтобы регулировать скорость двигателя. Основной источник питания двигателя может быть измерен до 9-45 в, и внутренняя часть компонентов довольно большая, но по-прежнему рекомендуется использовать диапазон напряжения для контроля в пределах 36 В.

Плата бесщеточного двигателя постоянного тока, положительные и отрицательные соединения строго запрещены. Если применяется неправильное соединение, плата драйвера будет мгновенно гореть. Основной контроль IC напряжения желтого провода двигателя составляет 5 В, Основное напряжение двигателя, подключенного к красному проводу-9-36 в, И желтый провод строго запрещен. Напряжение или перенапряжение составляет 5 В, и неправильное напряжение мгновенно сожжет материнскую плату, поэтому, пожалуйста, внимательно проверьте хорошую линию, чтобы подтвердить, что она включена.

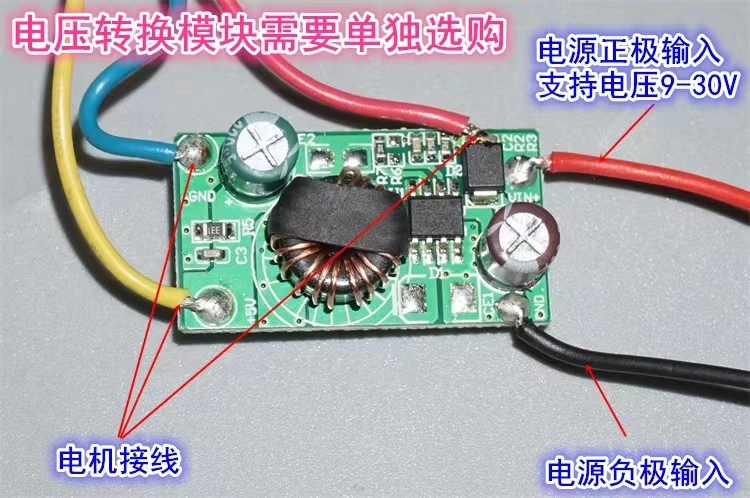

8-30V 5V стабилизатор напряжения модуль только что прибыли 1 юань за штуку. Обязательно Включите напряжение и Измерьте напряжение до 5 В, а затем протестируйте его на машине. Паяльник должен быть антистатичным и заземленным. Модуль преобразования мощности необходимо приобретать отдельно. Схема проводки описана в вводной диаграмме сварки.

Номинальное значение двигателя составляет 36 в 25 Вт. Измеренный размер отверстия на впуске воздуха определяет мощность вентилятора и объем воздуха. Чем больше открывается воздушная дверь, тем больше объем воздуха, тем больше мощность. Измеренный 12 В напряжение рабочий ток составляет 0,37a под максимальным отверстием двери воздуха, 24 В напряжение рабочий ток 1A, 36 В напряжение рабочий ток 1,3a, рабочий ток составляет 1 а под перенапряжением до 45 в, и двигатель нагревается, даже если он протестирован в течение часа при максимальной мощности. Красный провод: положительный полюс основного источника питания DC9V-36V. Желтая линия: положительный полюс IC драйвера DC5V.

Синяя линия: общий отрицательный полюс двух групп источников питания.

Белая линия: отзывы FG выходной сигнал, не может быть подключен. Вес вентилятора: 750 грамм

Номинальная мощность двигателя: 36 В, 25 Вт.
