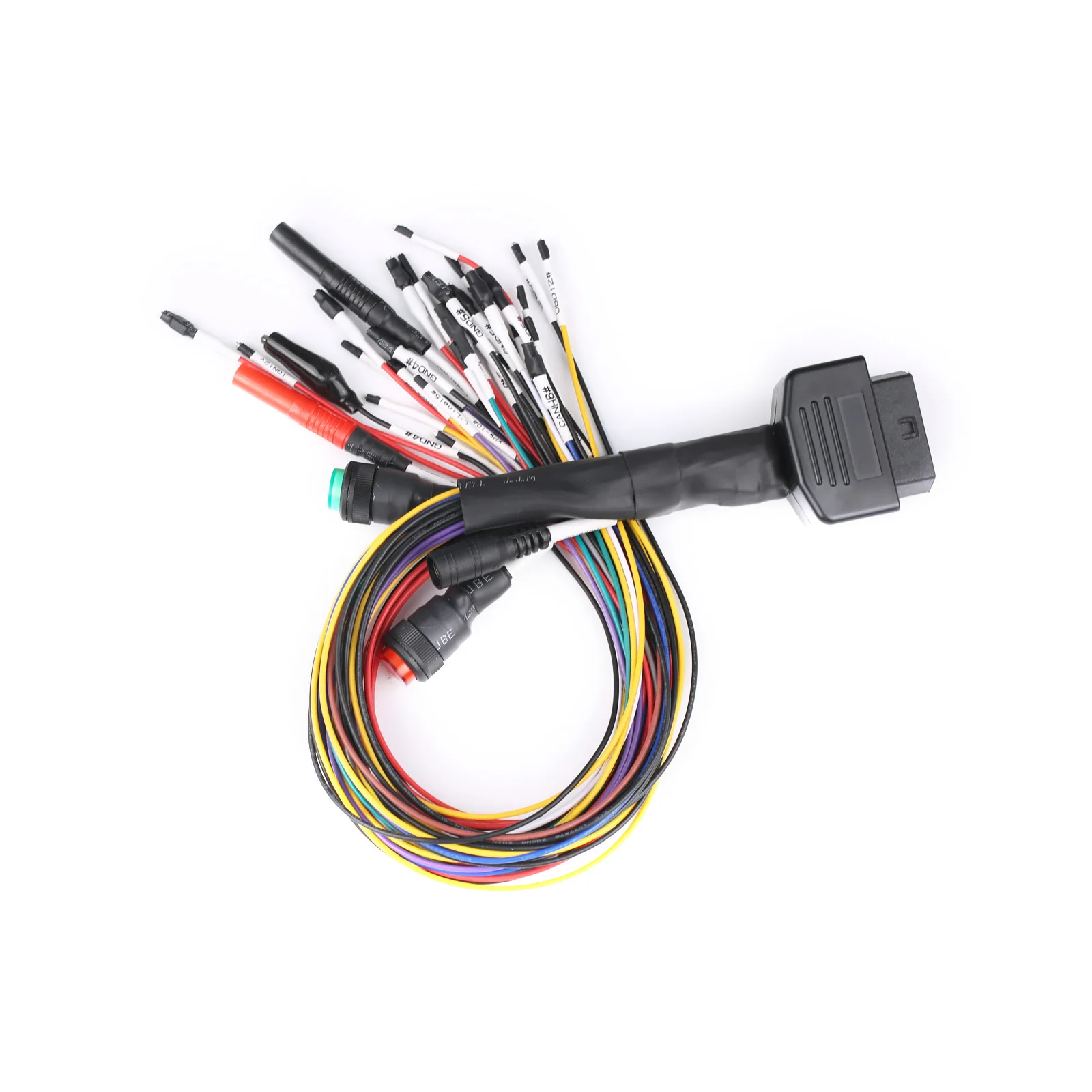

GODIAG полный протокол OBD2 перемычка используемый для подключения ЭБУ

GODIAG полный протокол OBD2 перемычка используемый для подключения ЭБУ

GODIAG полный протокол OBD2 перемычка используется для подключения ECU для программирования ECU через MPPS, FGTECH, KESSV2, BYSHUT, DISPROG

Функции продукта:

1. Поддерживает источник питания постоянного тока
2. Поддержка защиты банановой головки Супер Программирование выделенного подключения порта питания.
3. Независимый GND4, GND5 [отвечает потребностям специального программирования ECU].
4. С зажимом boot GND4, совместим с программным оборудованием, таким как MPPS, FGTECH, KESSV2.
5. С переключателем короткого замыкания GND4 GND5 [некоторые ECUs должны быть переключены в режим короткого замыкания при программировании].

Примечание: переключатель GND4-5 обычно нажимается, чтобы сделать его светильник. Когда некоторые ECUs должны быть независимо подключены к GND4 и GND5, отпустите переключатель.

6. С аналоговым переключателем зажигания [оснащен 1 большим и 2 небольшими специализированными кабелями зажигания].
7. Поддержка стандартного obd2 полного подключения протокола [двойная K линия, двойная CAN линия], 3 больших и 2 небольших вилки питания, 4 больших GND, 4 небольших GND.
8. Оснащен поддержкой протокола CAN.

Схема подключения выделенного программирующего разъема питания.

Схема подключения к программированию FGTECH

Схема подключения MPPS ECU

Схема подключения KESSV2 ECU

Что такое аналоговый переключатель зажигания?

После того, как ING зажигания нажимается, линия наносится маркировка с ING12V будут иметь 12v, который представляет собой аналоговый переключатель зажигания. Потому что когда некоторые устройства читают некоторые ECUs, устройство предложит включить или выключить переключатель зажигания.

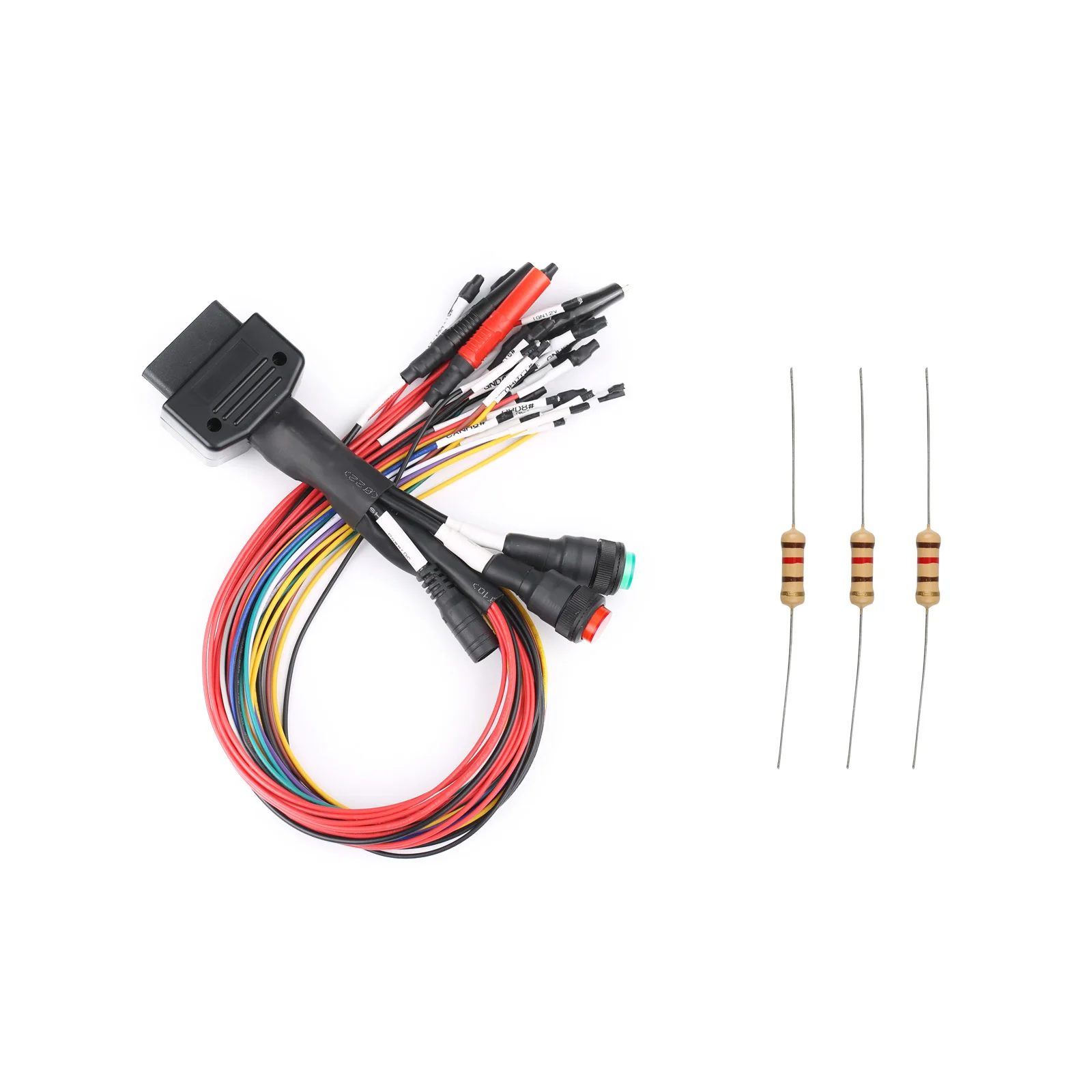

Посылка включает в себя:

1 шт. x полный протокол GODIAG OBD2 джемпер
