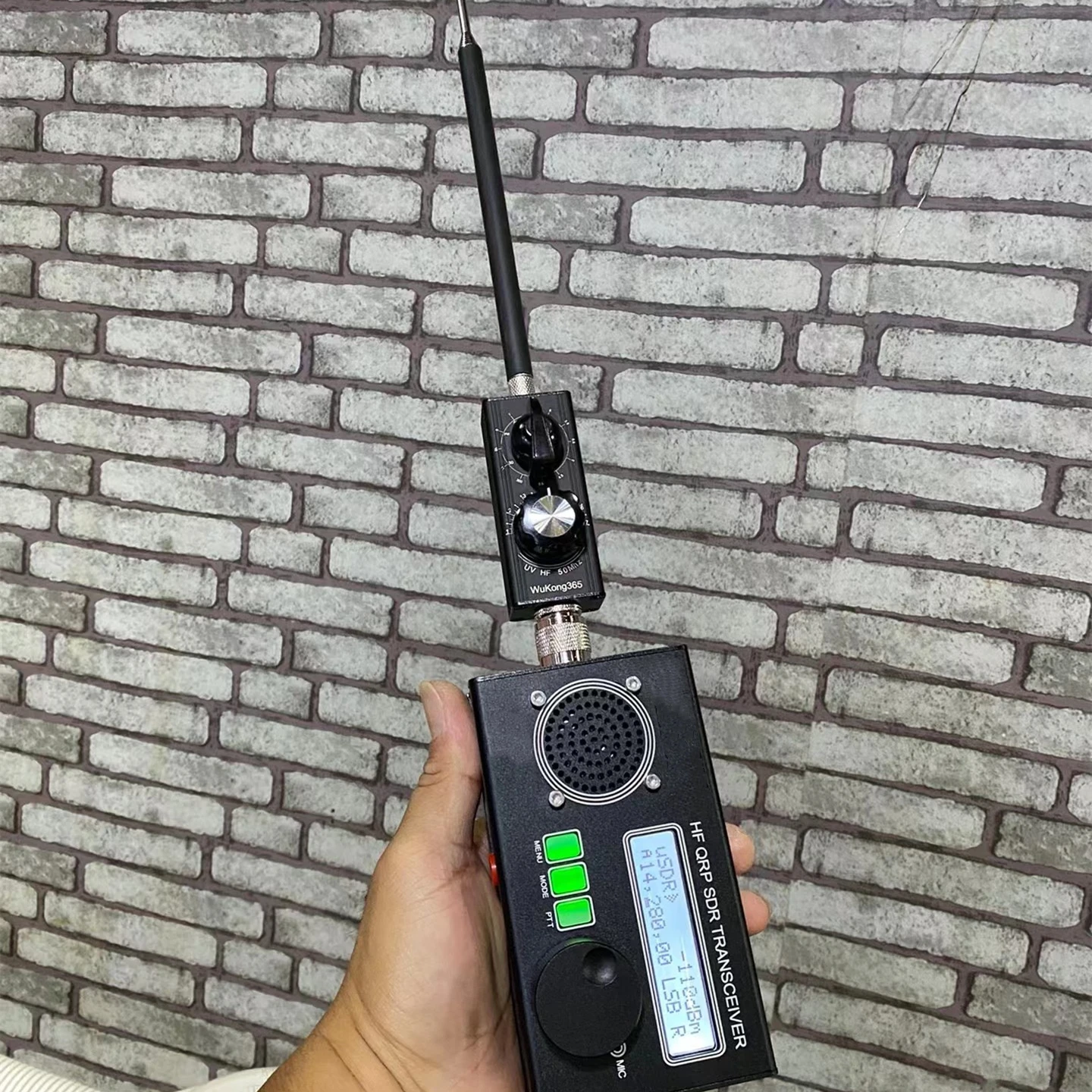

Новинка USDX 8-полосный SDR все режимы USB LSB CW AM FM HF SSB QRP трансивер QCX-SSB + мини-ANT 20 Вт

Новинка USDX 8-полосный SDR все режимы USB LSB CW AM FM HF SSB QRP трансивер QCX-SSB + мини-ANT 20 Вт

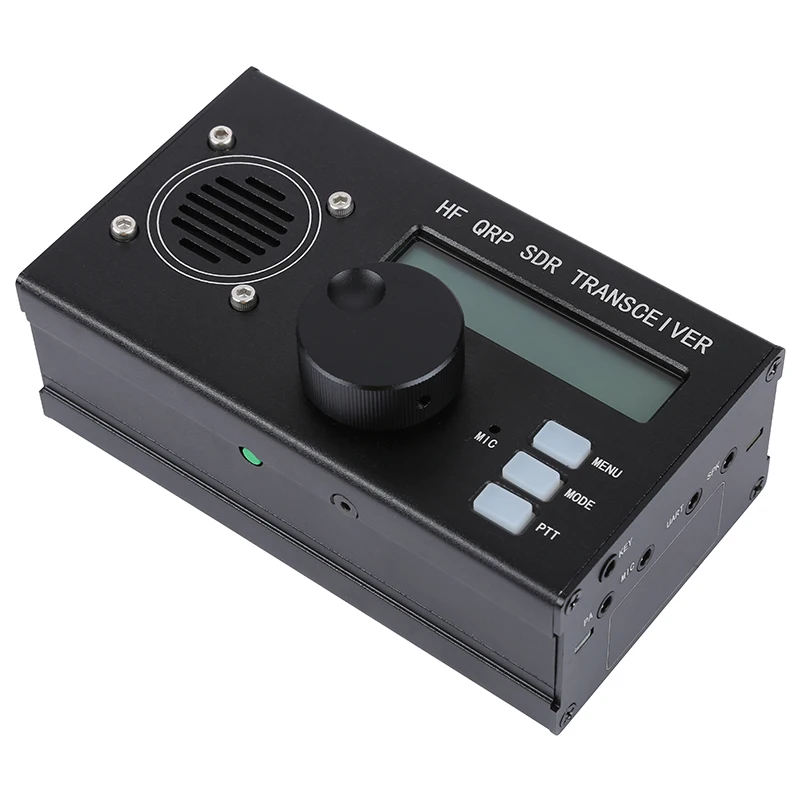

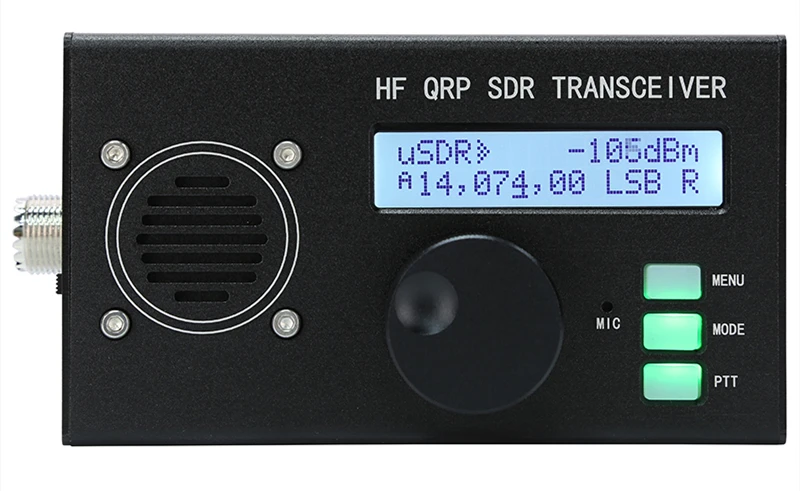

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Он может похвастаться 1602 экраном, встроенным аккумулятором, оснащенным зарядным устройством, встроенным микрофоном, встроенным динамиком! Он может
Быть подключенным к автоматической клавише, и может быть декодирован cw.

Особенности:

-Использование IRF серии Запуск трубки, прочный
-Может использоваться при подключении антенны (сиденье M)
-8 полос. Мощный стоячий волновой цифровой дисплей! 10 Вт Макс. При использовании дополнительный источник питания 13,8 В, не все полосы могут достигать 10 Вт
-Размеры: 76x46x130 мм/3x1,8x5,1"
-Предоставить разъем ft8 вариант позже
-Используйте TCXO для KDS. Точность 0,5 ppm (1ppm в год)
-Лазерная маркировка алюминиевой оболочки
-Полностью алюминиевые ручки! Полупрозрачная кнопка из силикагеля (зеленый, красный)

Список функций:

-Простой, интересный и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR
-Этап запуска EER E-level управляемый SSB
-Источник питания 13,8 В обеспечивает выход около 10 Вт PEP SSB
-Поддержка полного режима: USB, LSB, CW, AM, FM
-Фильтр DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц
-Функция DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), аттенюатор RX (ATT), TX
Ворота шума, управление драйвером TX, регулятор громкости, дБм/с-метр
-SSB Реверсивный боковой диапазон/передача подавления перевозчика: лучше, чем-45dBc, IMD3 (два тона) -33dBc, прием: лучше, чем-50dBc
-Многополосная поддержка, непрерывно регулируемая в частотном диапазоне 160-10 м (и потеря производительности от 20 кГц .. 99 МГц)
-Прошивка с открытым исходным кодом, встроенная для Arduino IDE; Позволяет экспериментировать, может добавлять новые функции, может делиться взносами через Github, программное обеспечение
Сложность: 2000 строк кода
-VOX на основе программного обеспечения может использоваться в качестве быстрой полной инвазивной (QSK и semi-QSK операции), или для помощи в работе в цифровом режиме (без интерфейса CAT или PTT) для переключения RX/TX, внешний выход PTT с контролем TX/PA-задержка
-Простая модификация установки с 8 сменными компонентами и 8 проводами
-Легкий, недорогой трансивер: благодаря электронному передатчику EER он обладает высокой энергоэффективностью (не требуется громоздкий радиатор) и простым
Дизайн (нет необходимости в сложных сбалансированных линейных усилителях мощности)
-Сцена передатчика SSB полностью основана на цифровом и программном обеспечении: контролируя фазу SI5351 PLL (с помощью крошечного изменения частоты I2C более 800 кбит/с) И амплитуда PA (через ШИМ) для образца входного микрофона и восстановления сигнала SSB. Цепь формирования ключа PA)
-Полностью цифровой и программный SDR приемник этап (опционально): образец I/Q (комплекс) сигнала от квадратурного детектора выборки цифровой миксер, И выполнить под углом 90 градусов; Точности фазового сдвига в программном обеспечении (хильбер преобразования) и исключают друг, добавив сафей пппояс сафей
-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)
-Уровень шума приемника MDS: -135 ДБм (200 Гц BW) на частоте 28 МГц
-Селективность приемника: частота крутой настройки-45 дБ/десять раз сворачивается +/- 2 кГц
-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб
-CW декодер, прямой/Iambic-A/B keyer
-VFO A/B + RIT и Split, и переключает соответствующий релейный ленточный фильтр через I2C
-Поддержка CAT (поднабор TS480), вы можете передавать аудио, нажимать кнопки и отображать текст через CAT
-Это, вероятно, самый экономичный и простой в построении автономный SDR/SSB трансивер. Большое упрощение упрощает оригинальную цепь QCX (то есть уменьшает компоненты установки на 50%, уменьшает компоненты установки на 50%, не требует сложных обмоток трансформатора и не требует процедур выравнивания), И является более универсальным

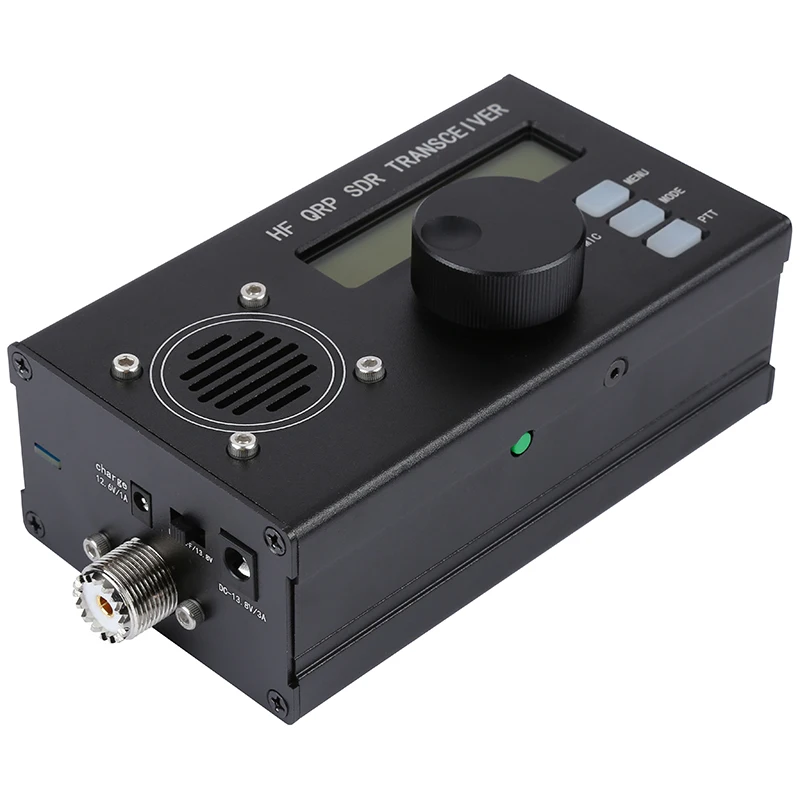

Введение порта:

-Зарядка: зарядный порт встроенного литиевого аккумулятора, и вы можете использовать только поставляемое зарядное устройство! Запрещено использовать другие зарядные устройства!
-Выключение: выключение. Летучая мышь: встроенный источник питания батареи. 13,8: внешний источник питания
-DC13.8V/3A: Порт внешнего источника питания
-Ключ: автоматическое соединение корпуса ключа (A, B, одиночный ключ)
-PA: внешний усилитель мощности, PTT сигнал
-Микрофон: внешний микрофон
-UART: порт последовательной связи (команда совместима с TS-480)
-SPK: внешний динамик

Больше информации об этом трансивере

Программное обеспечение USDX с открытым исходным кодом:
//github.com/threeme3/QCX-SSB/tree/feature-rx-improved

Некоторые аппаратные сайты с открытым исходным кодом:
https:/dl2man.de/
//antrak.org. Защитный чехол для мобильного телефона/blog/projeler/usdx-an-arduino-based-sdr-all-mode-hf-transceiver-pcb-iteration-v1-02/
//www.qsl.net/py2ohh/trx/usdx/usdx.html

Группа:
https:/группы. io/g/ucx/темы

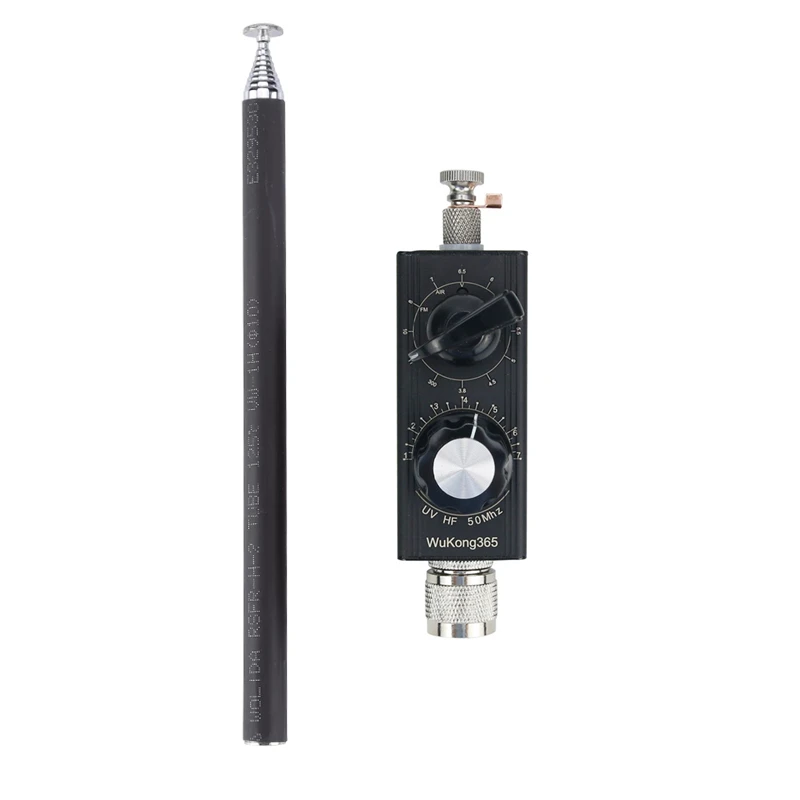

Описание ANT20

Регулируемая частота: 5 МГц-55 МГц для отправки и приема

КСВН менее 1,5 на 7 МГц/10 МГц/14 МГц/21 МГц

Мощность: 20 Вт

Прием FM 76 МГц-108 МГц

Может принимать частоты УКВ. С функцией передачи

Отрегулируйте частоту с помощью ручки; И переключатель диапазона выбирает коротковолновые высокие и низкие полосы

Растягивающийся размер 140 см/55,1 дюйма (включая тюнер).
Изготовлен из нержавеющей стали

Нерастянутом размером около 30 см/11,8 "(в том числе тюнер). Размер тюнера 10x3x3 см/3,9x1,2x1,2 " (LxWxT)

Верх с разъемом M4. Выходной M Мужской или BNC Мужской Разъем

Что в посылка

Только USDX:
1 x QRP SSB/приемопередатчик непрерывного действия
1 х адаптер питания
1 x Микрофон

USDX и ANT:
1 x QRP SSB/приемопередатчик непрерывного действия
1 х адаптер питания
1 x Микрофон
1 тюнер
1 x Антенна
