Регулятор заряда солнечного генератора цепь управления Светильник Автомобиля

Регулятор заряда солнечного генератора цепь управления Светильник Автомобиля

Солнечный генератор, контроллер заряда, автомобильный светильник, переключатель цепи, литиевая батарея, плата заряда, сделай сам, внутренний двор, маленькая уличная лампа

Особенности:

Зарядка в дневное время, автоматическое включение света в ночное время и автоматическое выключение света на рассвете, выходное напряжение-это выходное напряжение, когда аккумулятор не имеет напряжения. Схема контролирует выход, обнаруживая изменение напряжения, генерируемого солнечной панелью, без необходимости в фоточувствительных элементах; Она подходит для различных батарей.

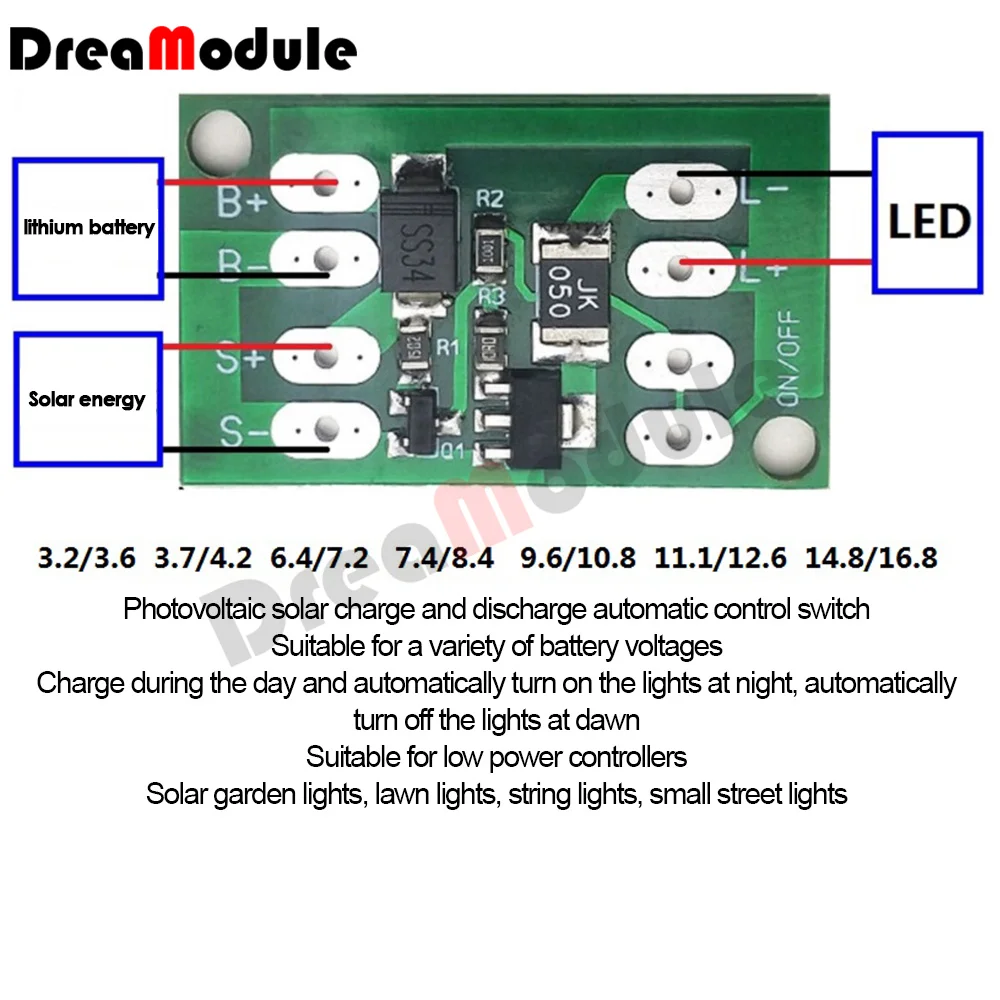

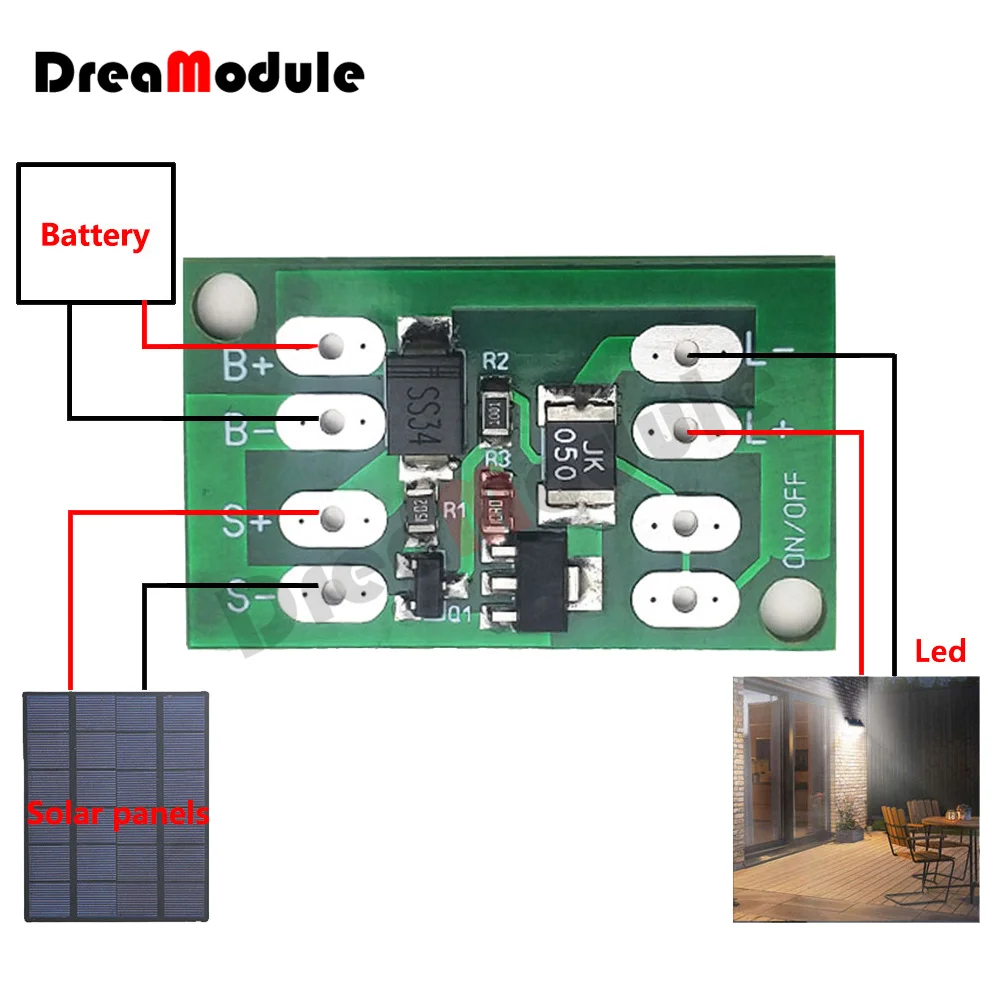

Способ подключения:

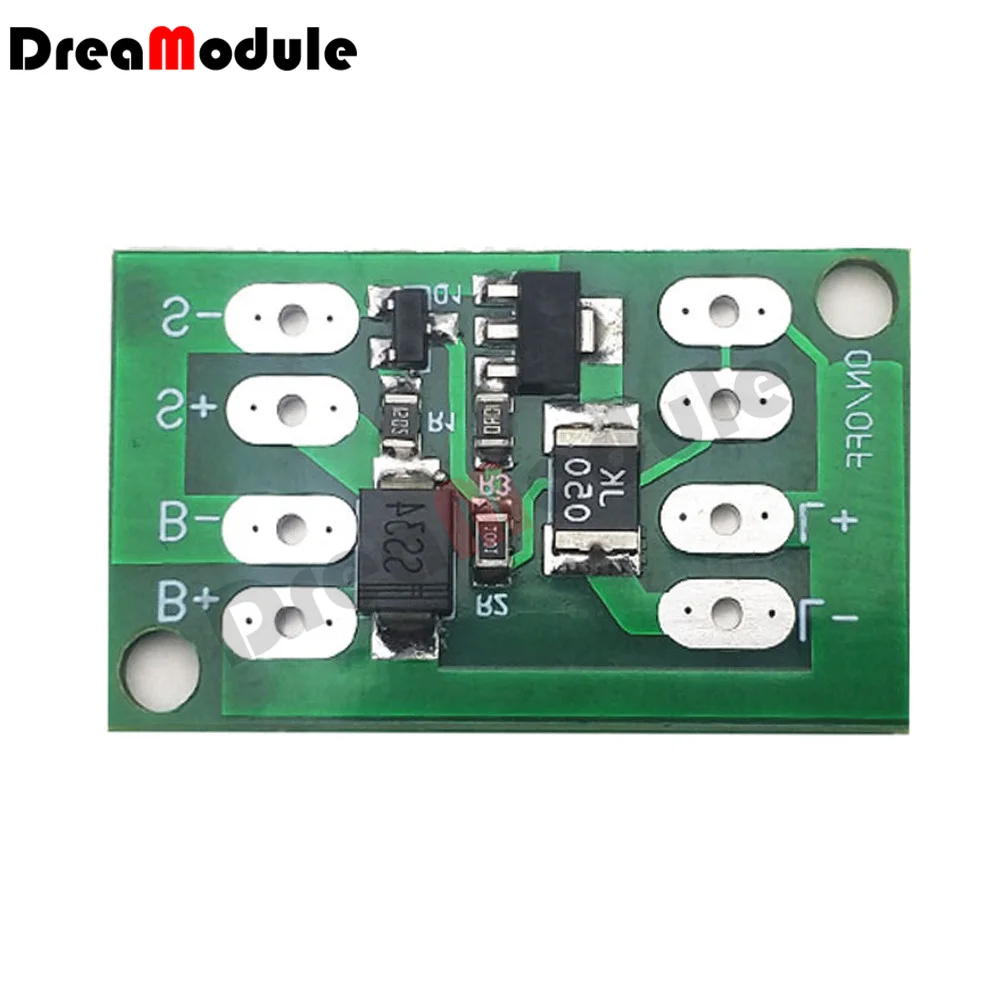

1.B + B-подключенный литиевый аккумулятор

2. S + S-подключение к солнечной панели

3. L + L-выход

Последовательность проводов:

1: Подключите литиевый аккумулятор, аккумулятор должен иметь соответствующую защитную панель

2: Подключитесь к светодиодный, литиевая батарея имеет питание и светодиодный свет

3: подключение к солнечной панели. В это время солнечная панель освещается светильник, светодиодный индикатор выключен, и светодиодный светильник включен.

Переключатель может быть установлен, если он должен быть выключен ночью или интерфейс SW переключателя был предназначен для транспортировки и хранения.

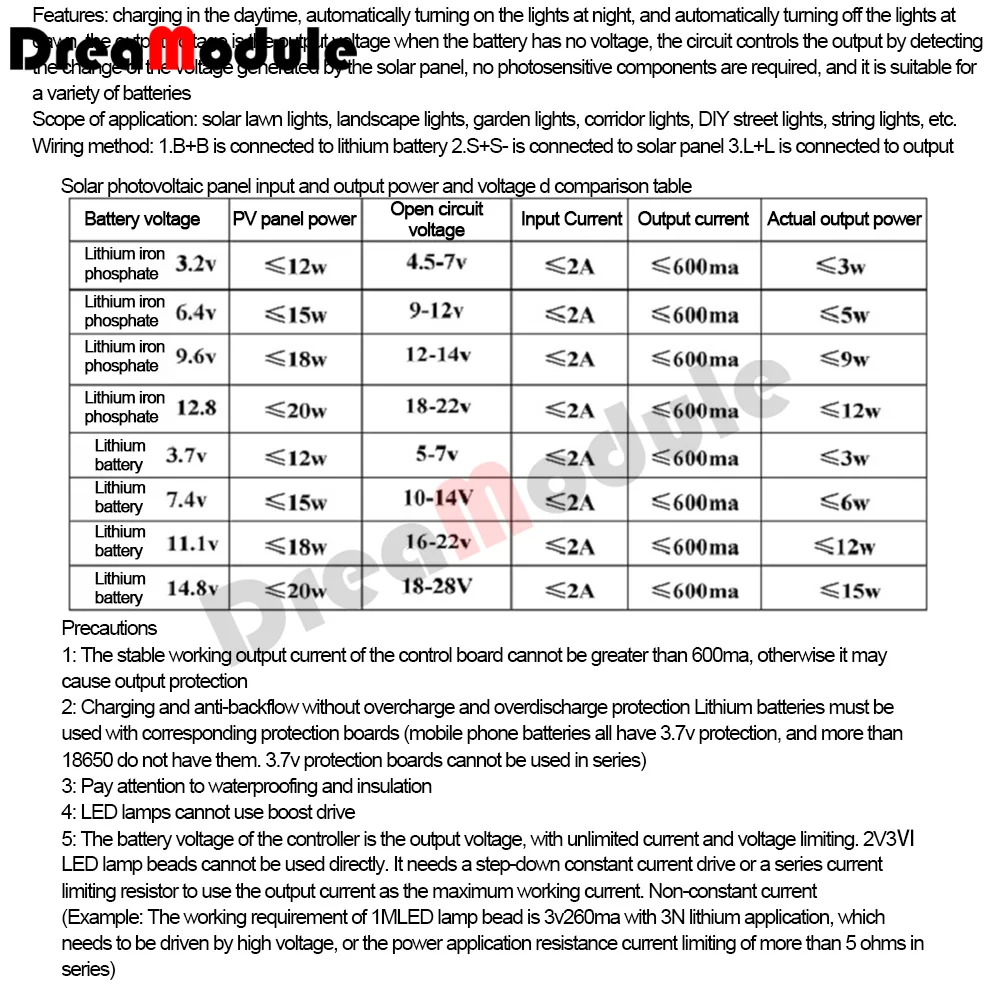

Меры предосторожности:

1: Стабильный Рабочий выходной ток платы управления не может быть больше 600 мА, в противном случае это может привести к выходной защите

2: Одновременная зарядка и анти-обратного без защита от перезаряда и переразряда литиевые батареи должны использоваться с соответствующей защиты доски (Мобильный телефон батареи у всех 3,7 в защиты, и более 18650 не у них. 3,7 v советов по защите не могут быть использованы в серии)

3: обратите внимание на гидроизоляцию и изоляцию

4: светодиодный фонарь не может использоваться

5: Напряжение батареи Регулятор выходного напряжения, неограниченное количество тока и напряжения с ограничением потока воды 2V 3V светодиодный лампы не может быть использован для Прямая поставка от производителя он должен управляться пошаговым постоянным током или серийным ограничительным резистором, а выходной ток-максимальным рабочим током, а не постоянным током

Специальное примечание:

1: выходная мощность-это Фактическая мощность, пожалуйста, подтвердите фактическое энергопотребление нагрузки перед использованием

2: прямой доступ к 3 в светодиодный индикатор может повредить контроллер или светодиодный

3: аккумулятор должен быть оснащен защитной пластиной, а напряжение батареи должно соответствовать напряжению открытого замыкания солнечной панели

Посылка:

Схема переключателя управления на солнечной батарее * 1
