Портативный цифровой мини-осциллограф DSO FNIRSI PRO полоса пропускания 5 м частота

Портативный цифровой мини-осциллограф DSO FNIRSI PRO полоса пропускания 5 м частота

Руководство по эксплуатации:

//www.mediafire.com/file/iq60rry222gj0jn/FNIRSI_PRO%25E8%258B%25B1%25E6%2596%2587.pdf/file

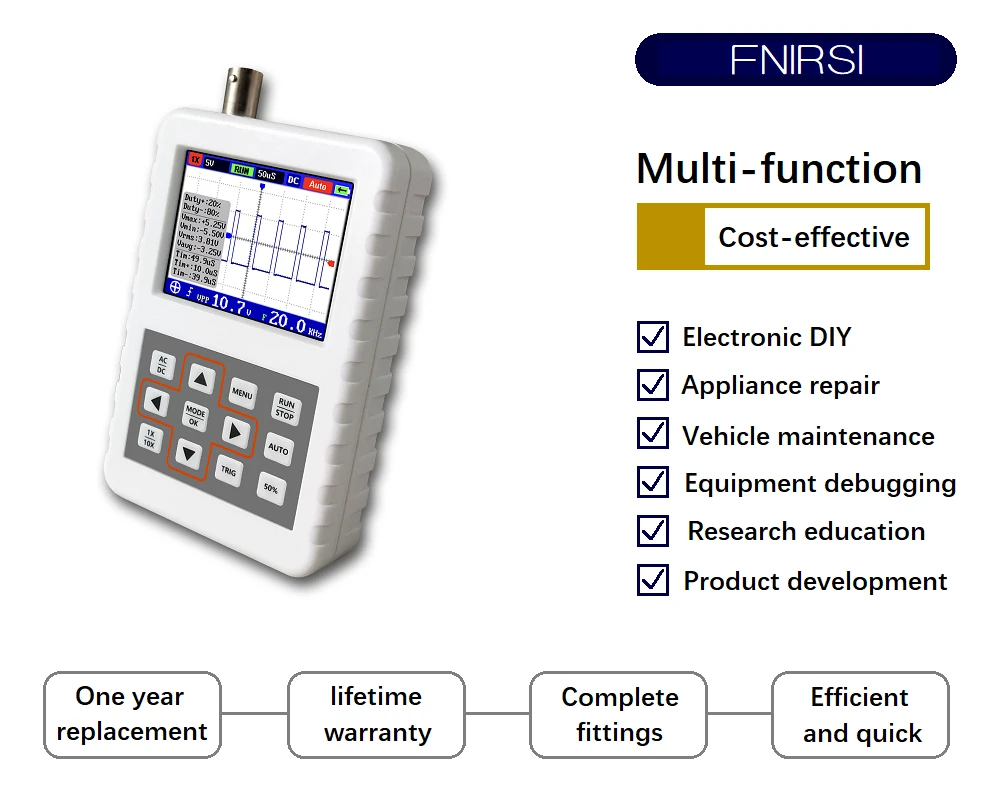

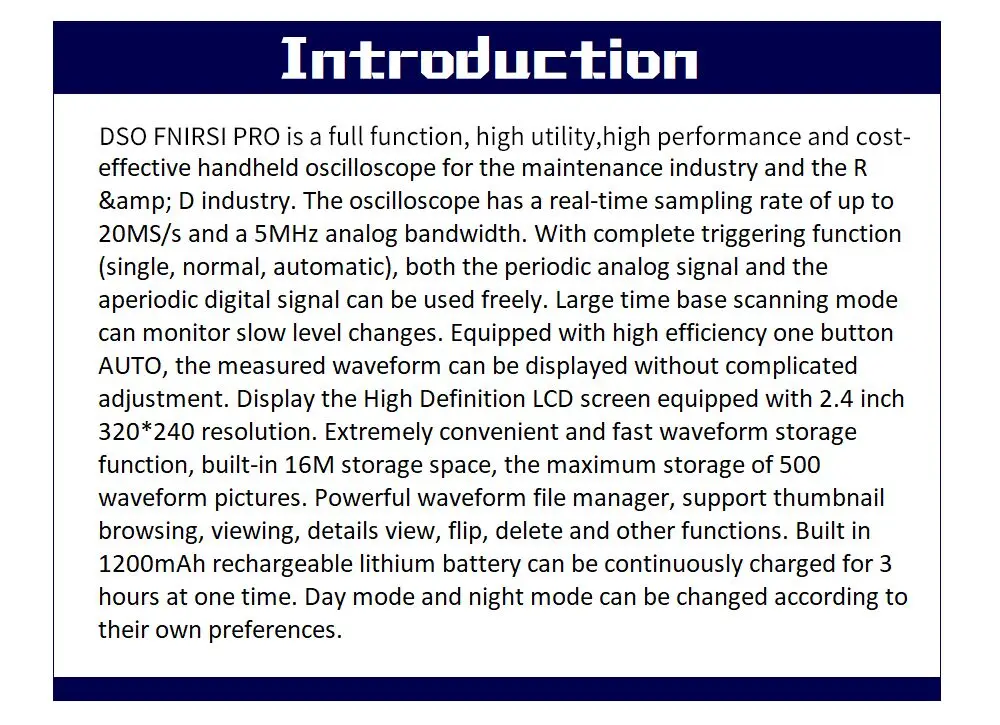

DSO FNIRSI PRO-это полнофункциональная, Высокоэффективная, высокопроизводительная и экономичная ручная осциллограф для отрасли технического обслуживания и НИОКР. Осциллограф имеет частоту дискретизации в реальном времени до 20 мс/с и аналоговую пропускную способность 5 МГц. С полной функцией запуска (одиночный, нормальный, автоматический), можно свободно использовать как аналоговый сигнал, так и аперитив цифрового сигнала. Режим сканирования с большой базой времени может контролировать медленные изменения уровня. Оснащен высокой эффективностью одной кнопкой авто, измеренная форма сигнала может отображаться без сложной регулировки. Дисплей в Высокое разрешение ЖК-дисплей экран оснащен 2,4 дюймов 320*240 разрешение. Чрезвычайно удобная и быстрая функция хранения сигналов, встроенная память объемом 16 Мб, Максимальная память 500 изображений формы волны. Мощный файловый менеджер waveform, поддержка просмотра эскизов, просмотра, просмотра деталей, переворачивания, удаления и других функций. Встроенный перезаряжаемый литиевый аккумулятор емкостью 1200 мАч может непрерывно заряжаться в течение 3 часов одновременно. Дневной режим и ночной режим могут быть изменены в соответствии с их собственными предпочтениями.

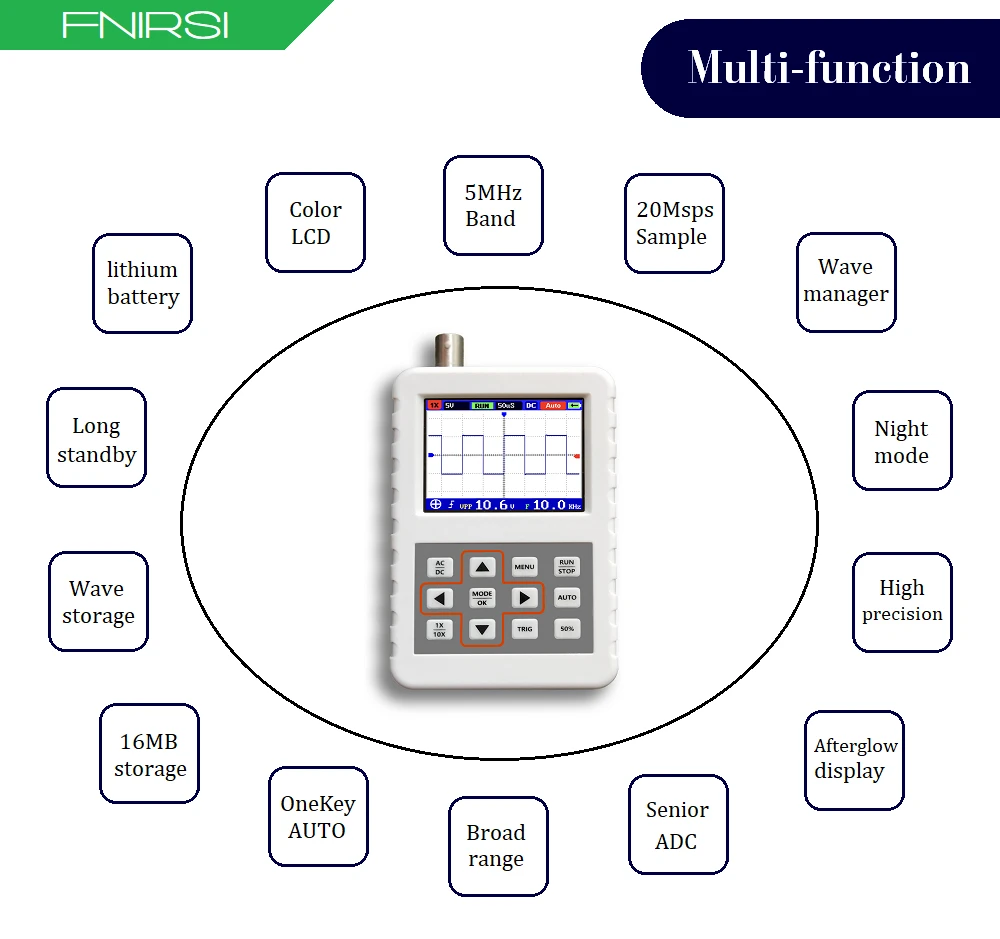

Ключевые особенности:

1: технология сжатия памяти, экран обновления формы волны не мерцает
2: технология отображения после свечения
3:2.4 дюймовый цветной экран

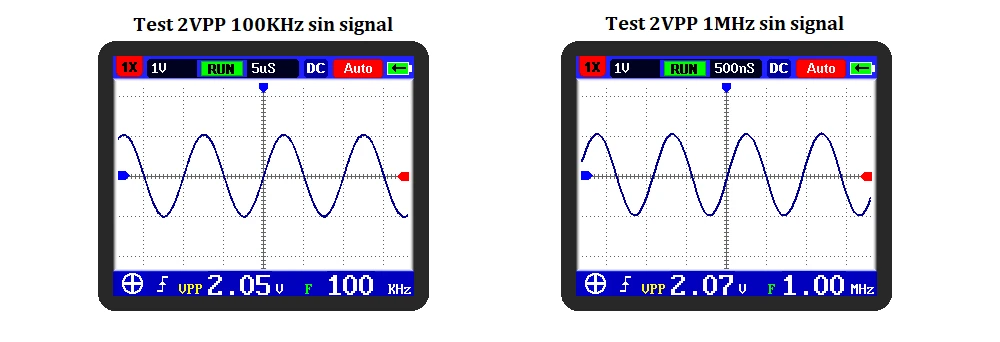

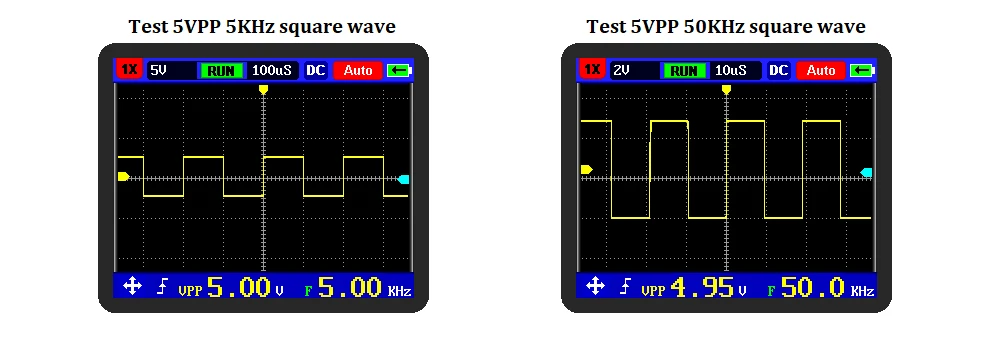

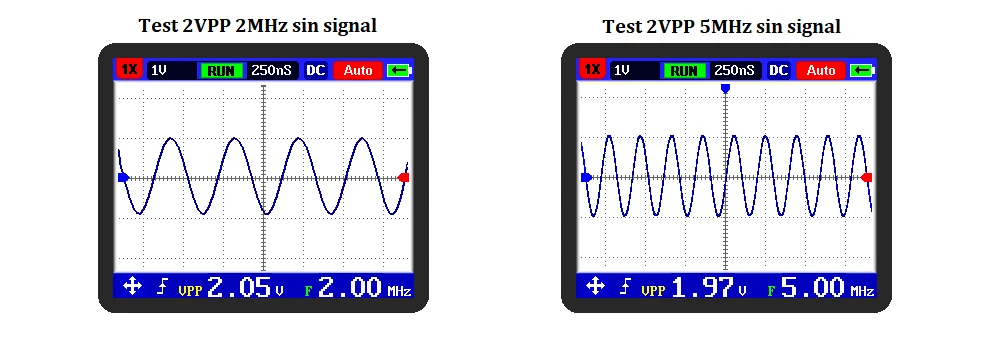

4:5 МГц аналоговая полоса пропускания @ 20 мс/с частота дискретизации

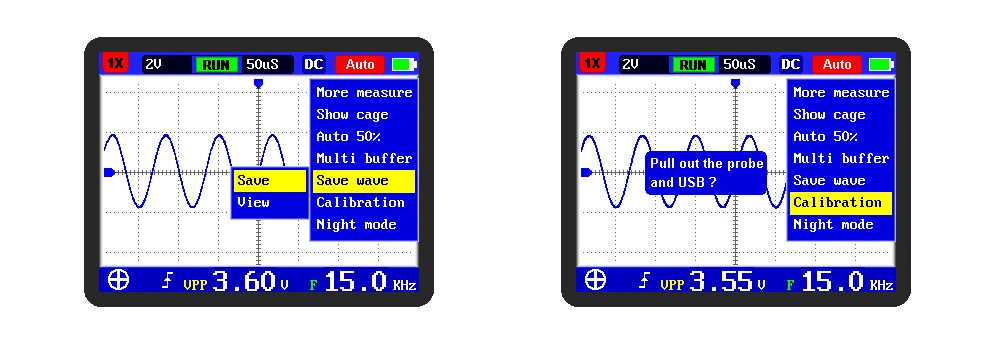

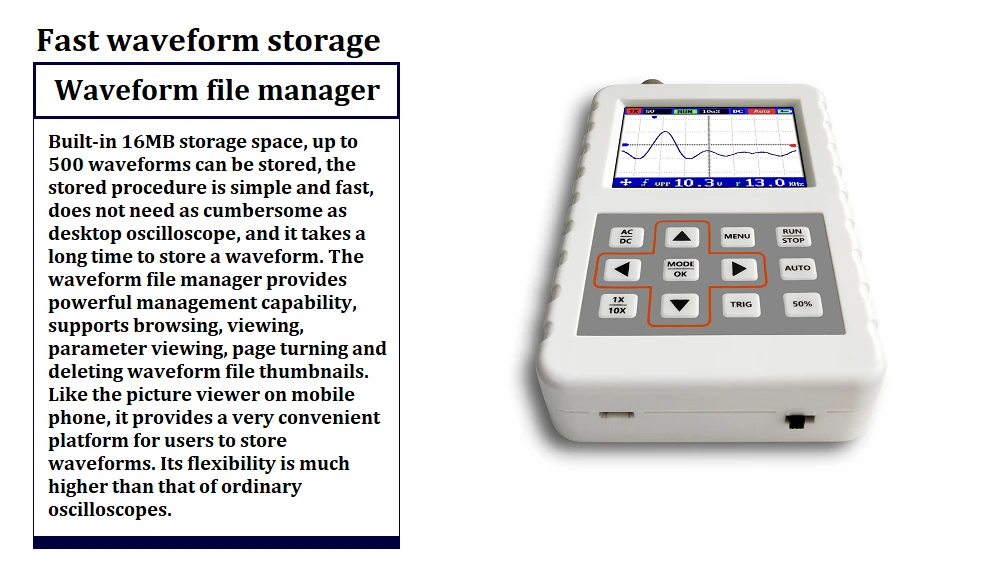

5: быстрое хранение сигналов
6: встроенная память 16 м, максимальное хранение 500 изображений формы волны

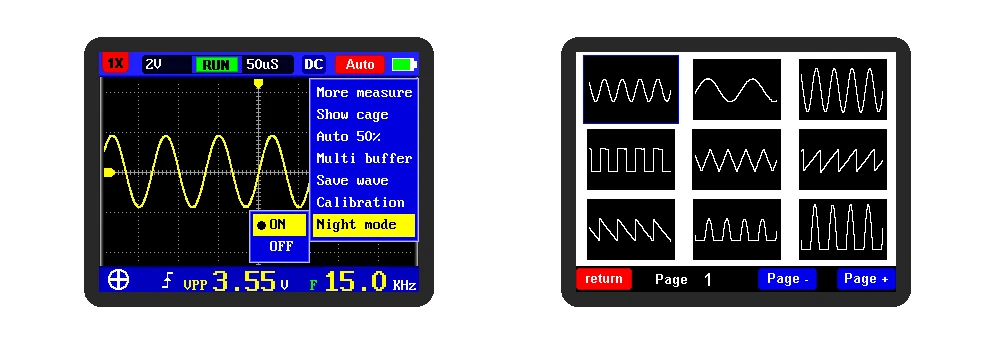

7: мощный файловый менеджер сигналов, поддержка просмотра эскизов, просмотра, просмотра деталей, флип, удаления и других функций
8: Диапазон высокого напряжения, 1X может измерять 0 ~ 40 В, 10X может измерять 40 ~ 800 в

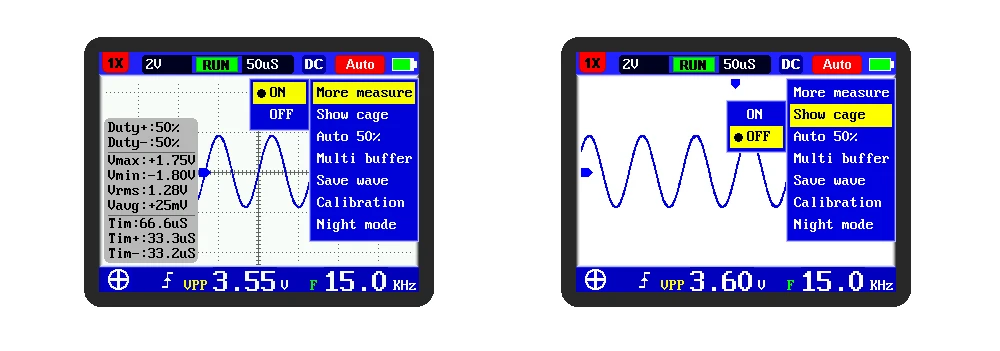

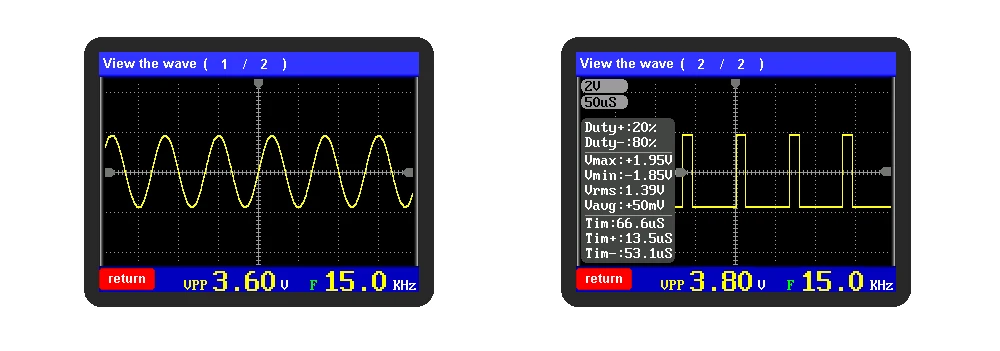

9: до 11 параметров измерения: VPP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Time
10: в любое время дисплей формы волны (Функция паузы) заморожен

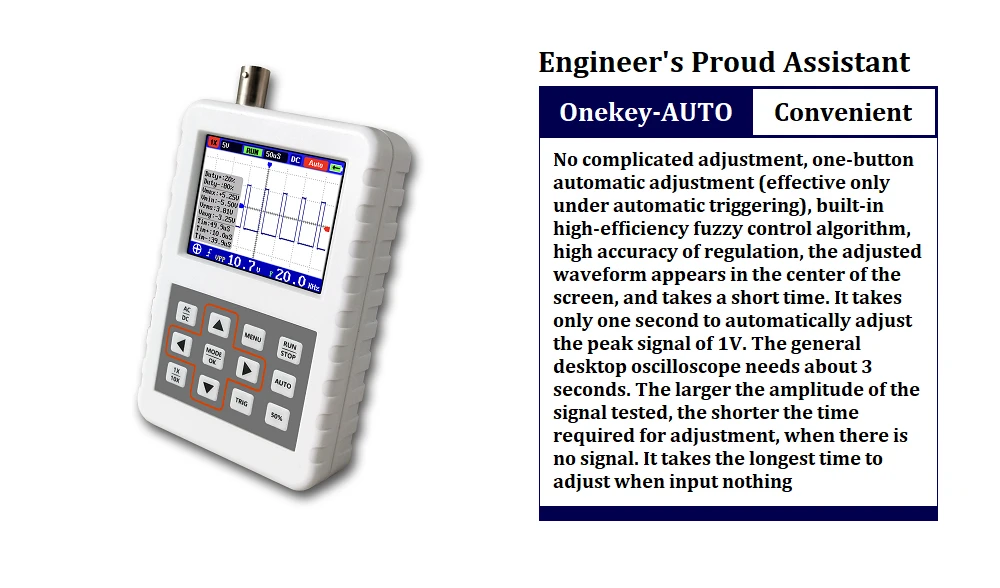

11: Оснащен высокой эффективностью одной кнопкой авто

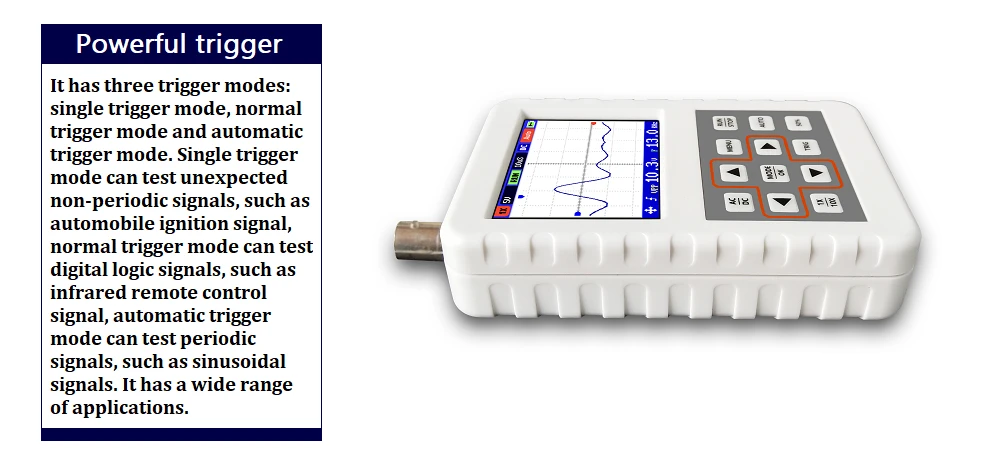

12: Полная функция запуска (одиночный, нормальный, автоматический)

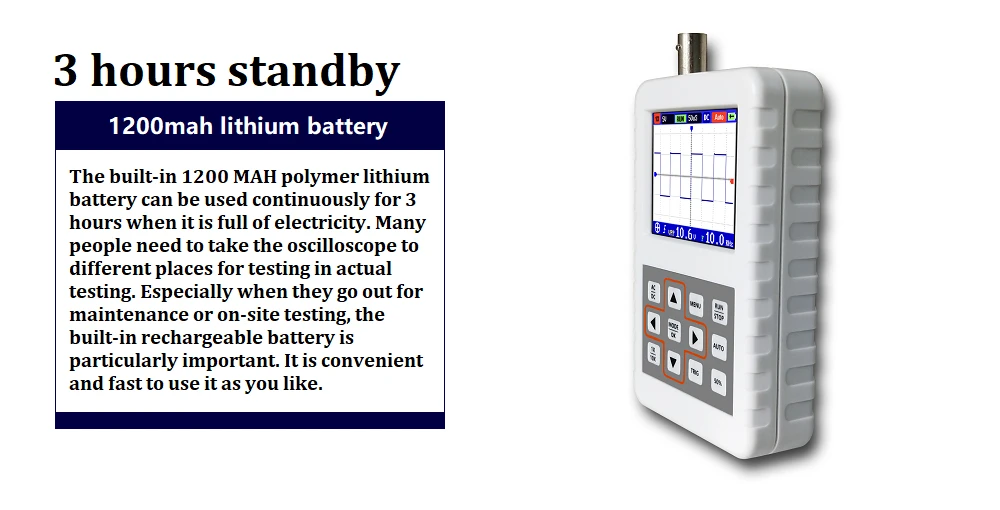

13: Встроенный перезаряжаемый литиевый аккумулятор емкостью 1200 мАч может непрерывно заряжаться в течение 3 часов одновременно

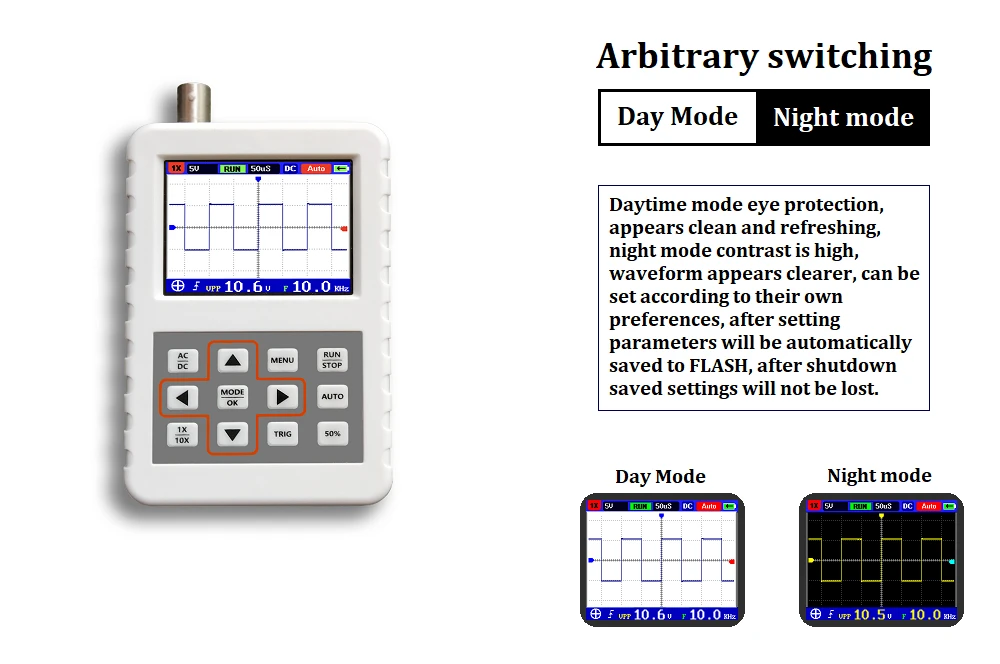

14: дневной режим и ночной режим
15: Ультра маленький объем, легко носить с собой

Характеристики:

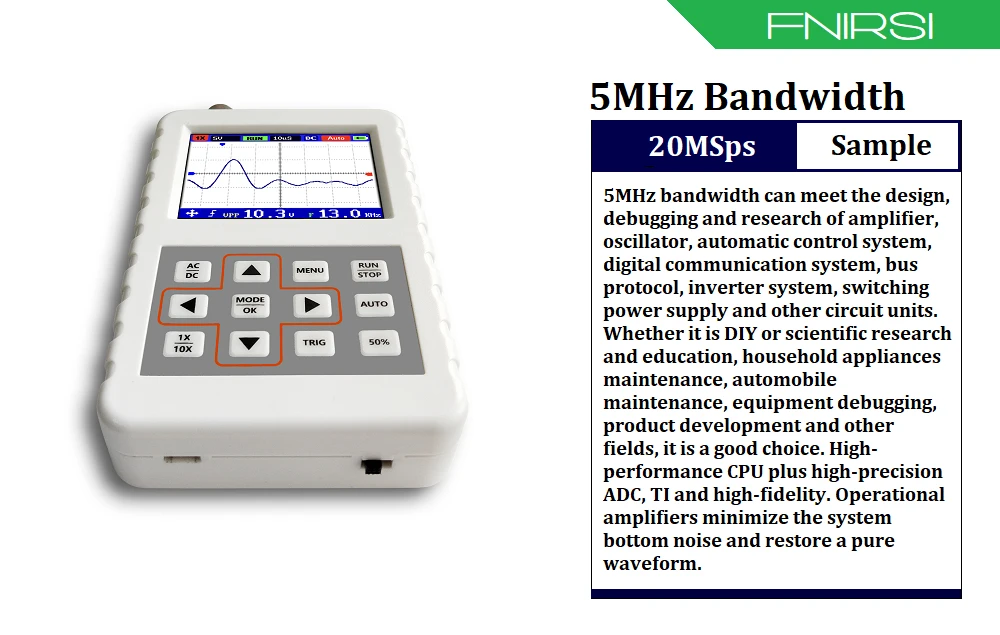

1: аналоговый диапазон ширина: 5 МГц
2: Максимальная частота дискретизации в реальном времени: 20 мс/с
3: вертикальная чувствительность: 50 мВ/див ~ 200 В/Див
4: Горизонтальный диапазон времени: 50S/div ~ 250NS/div
5: максимальное входное напряжение: 40 в (1X зонд), 800 в (10X зонд)
6: Глубина хранения: 40 Кб
7: Входное сопротивление: 1 м
8:ADC точность: 8 бит
9: Режим соединения: AC/DC
10: режим запуска: одиночный, нормальный, автоматический
11: триггер край: восходящий/нисходящий край
12: внешнее триггерное напряжение 0 - 40 в
13: Дисплей: 2,4 inch @ 320*240
14: Источник питания: литиевая батарея 1200 мАч
15: Размер: 107x70x24 мм
16: вес: 150 г

Первая посылка включает в себя

1 хост осциллографа DSO FNIRSI PRO
Зонд с зажимом типа «крокодил»-1 шт.
1 кабель Micro USB для передачи данных
Руководство пользователя (на английском языке)-1 шт.
