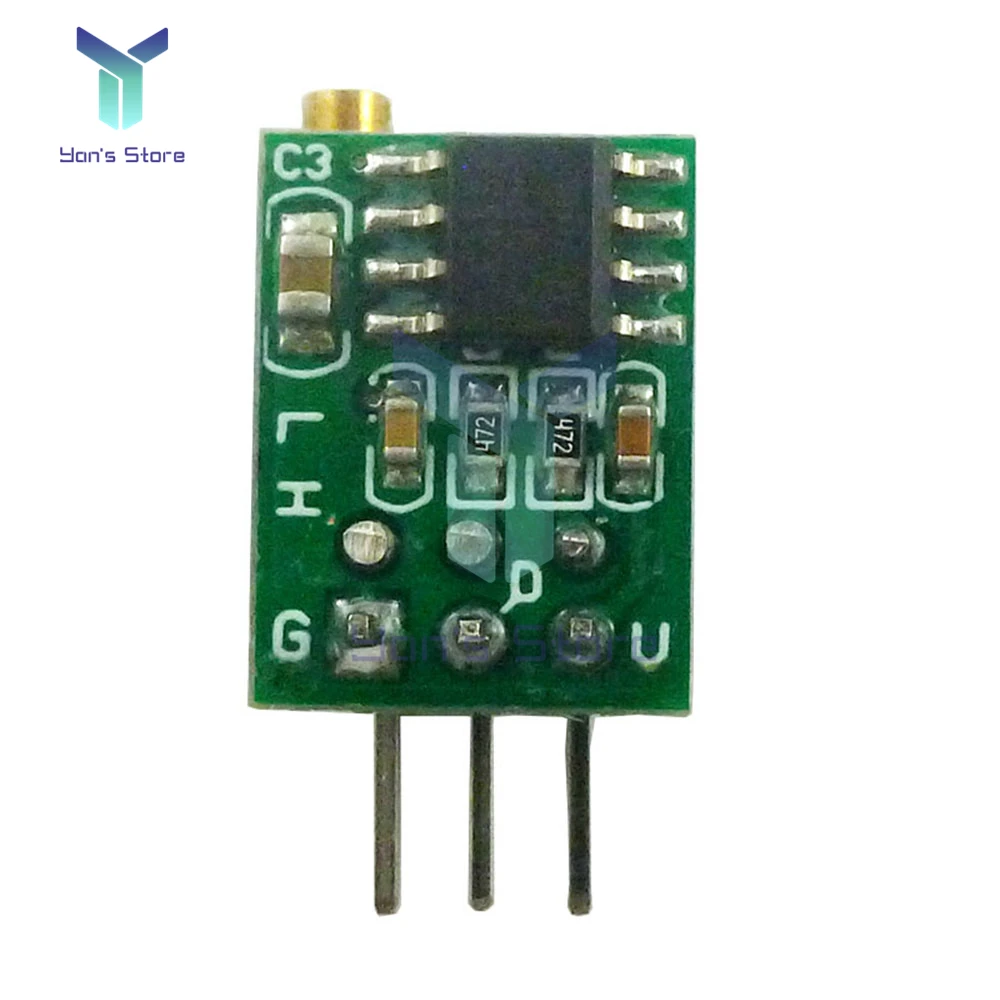

Генератор импульсов прямоугольной волны TP354 NE555 модуль 50 Гц-6 кГц 0 8 Гц-60 Гц

Генератор импульсов прямоугольной волны TP354 NE555 модуль 50 Гц-6 кГц 0 8 Гц-60 Гц

Пункт продажи товара:

1: широкий спектр применений

2: маленький размер

3: простой в использовании

4: стабильная производительность

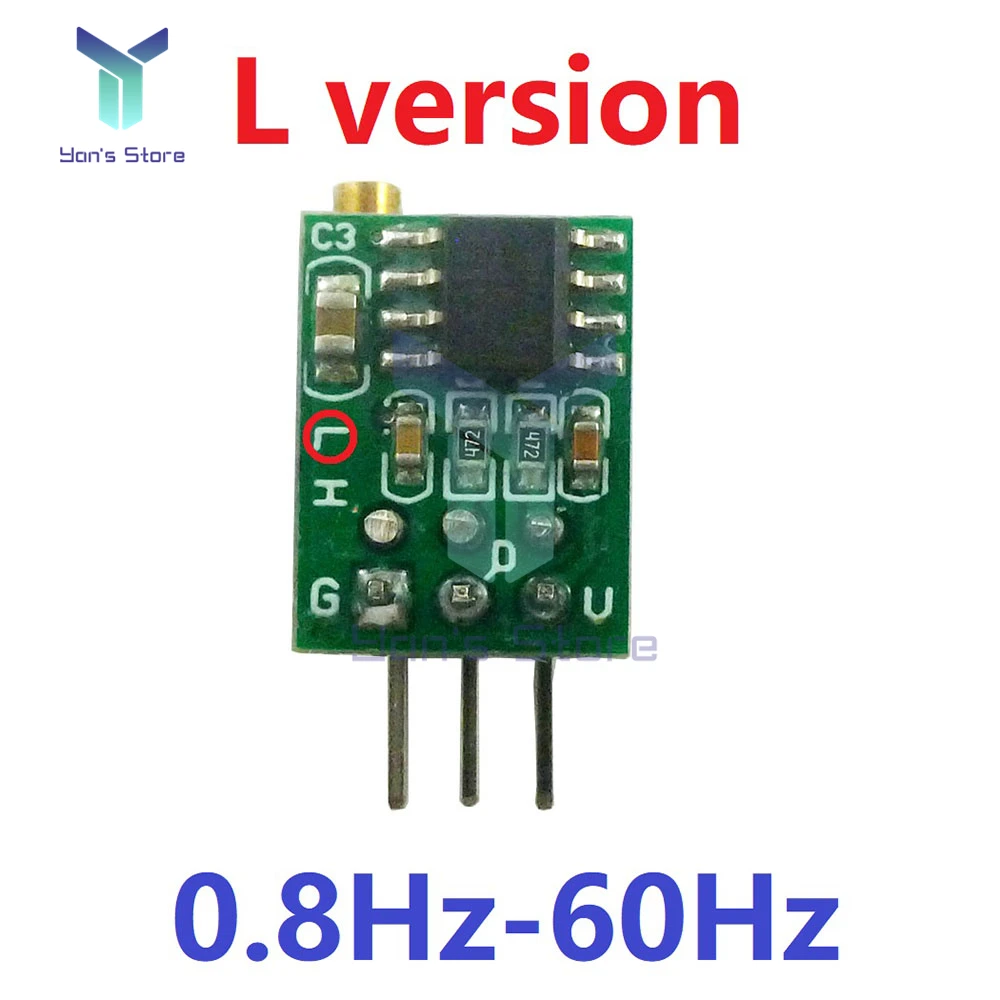

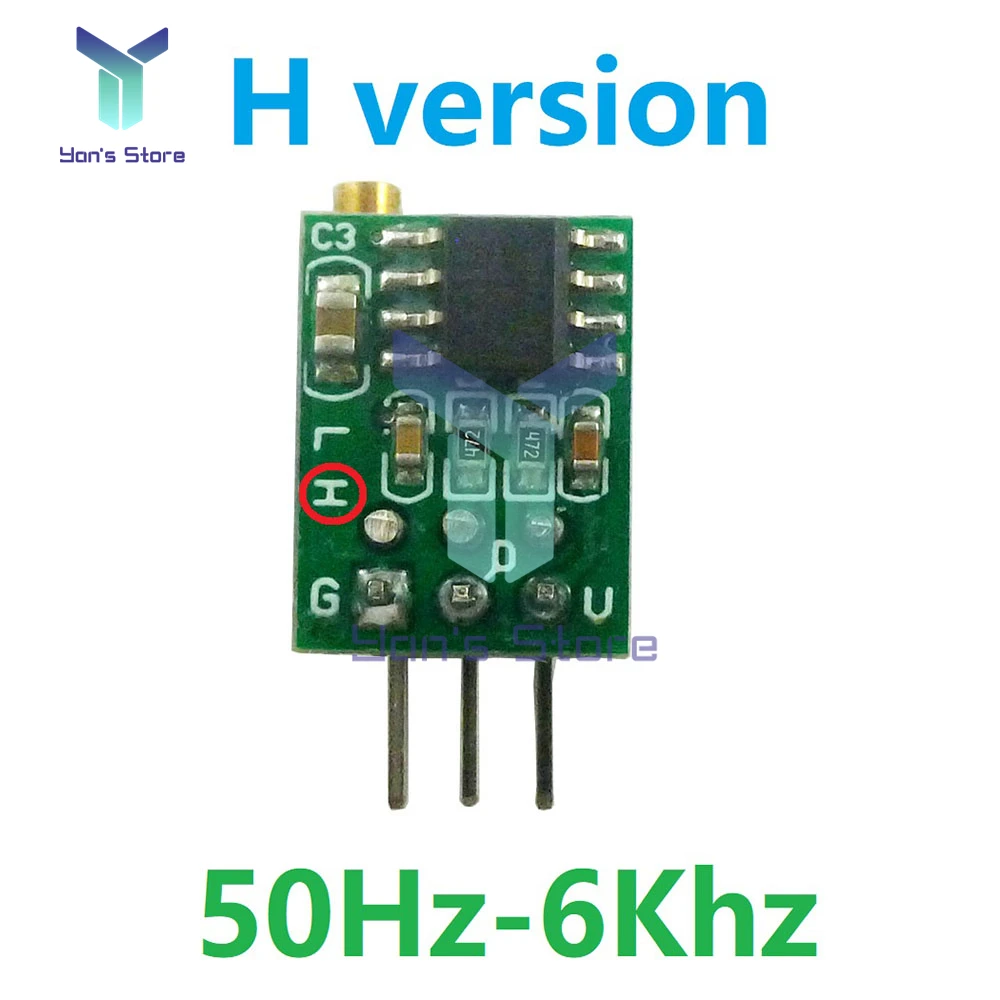

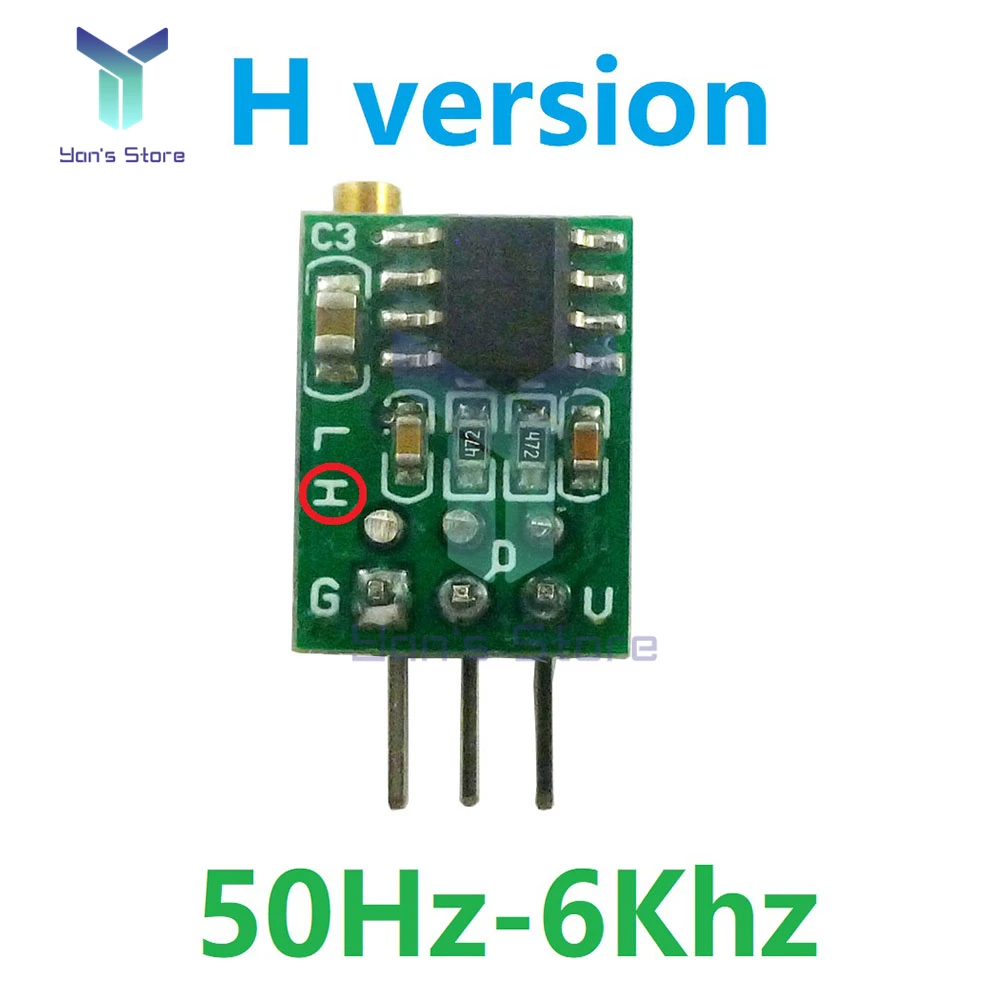

5: два диапазона регулировки являются необязательными: L версия 0,8Hz-60Hz; H версия 50Hz-6kHz

Описание функции:

1: выходной терминал выходного квадратного волнового сигнала, амплитуда приблизительно равна входному напряжению.

2: Выходной рабочий цикл не регулируется, и рабочий цикл выходного сигнала в основном Стабильный (50%-65%) во время процесса регулировки частоты.

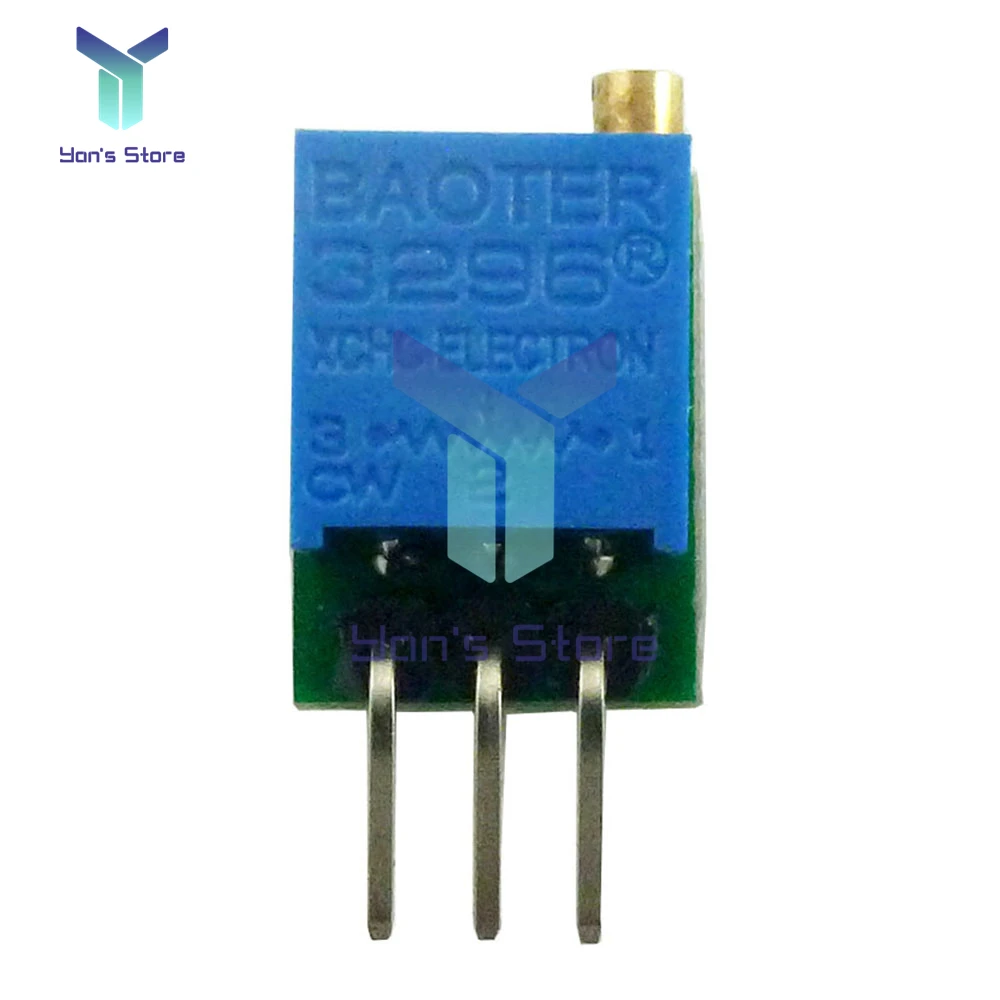

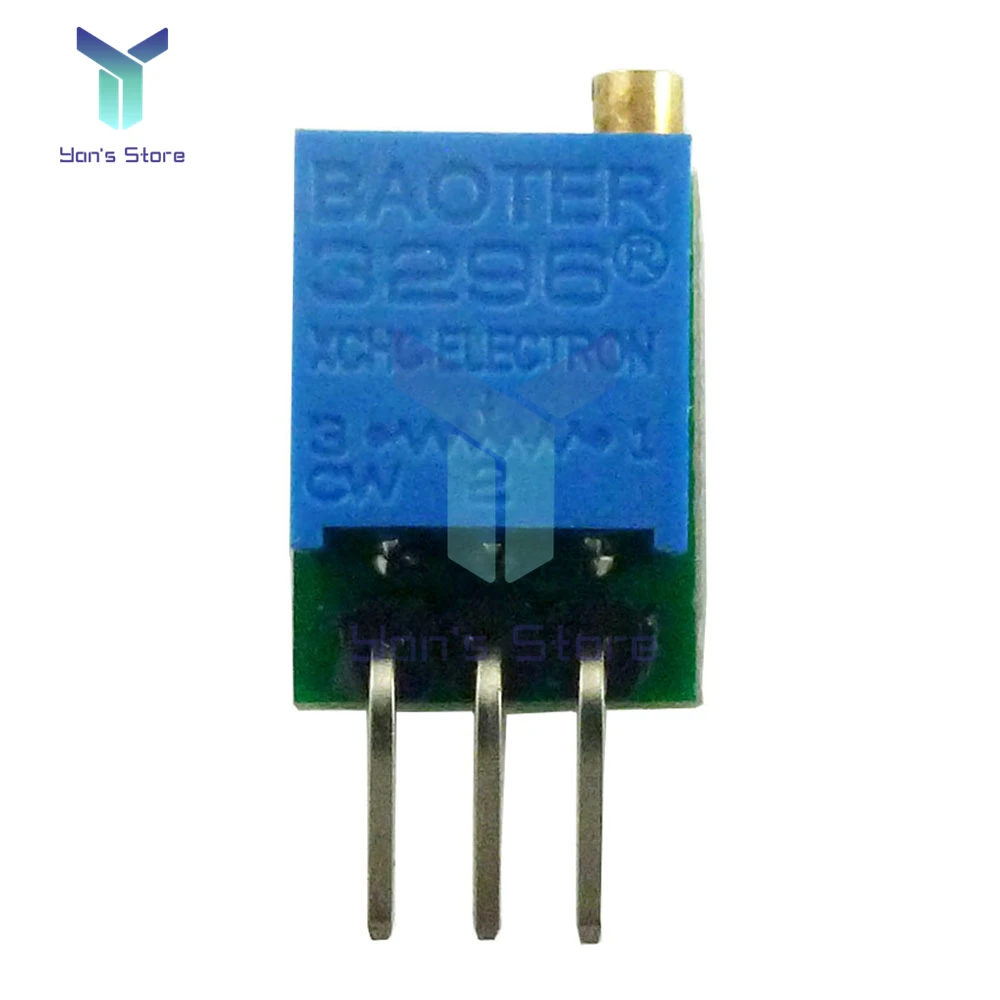

3: частота регулируется с помощью встроенной Многофункциональный потенциометр, диапазон регулировки: L версия 0,8 Гц-60 Гц; H версия является 50 Гц-6 кГц

4: 3P 2,54 мм штыревой разъём

Источник питания:

Напряжение источника питания-5 в-15 В постоянного тока, а ток без нагрузки-около 3 мА.

Ток выходного диска:

Выходная схема может погружаться или искать до 200 мА. Действие указано как поставка

От 5 В до 15 В. При использовании питания 5 в выходные уровни совместимы с входами TTL.

Использование:

Используется в качестве источника сигнала в цепи;

Инструкции:

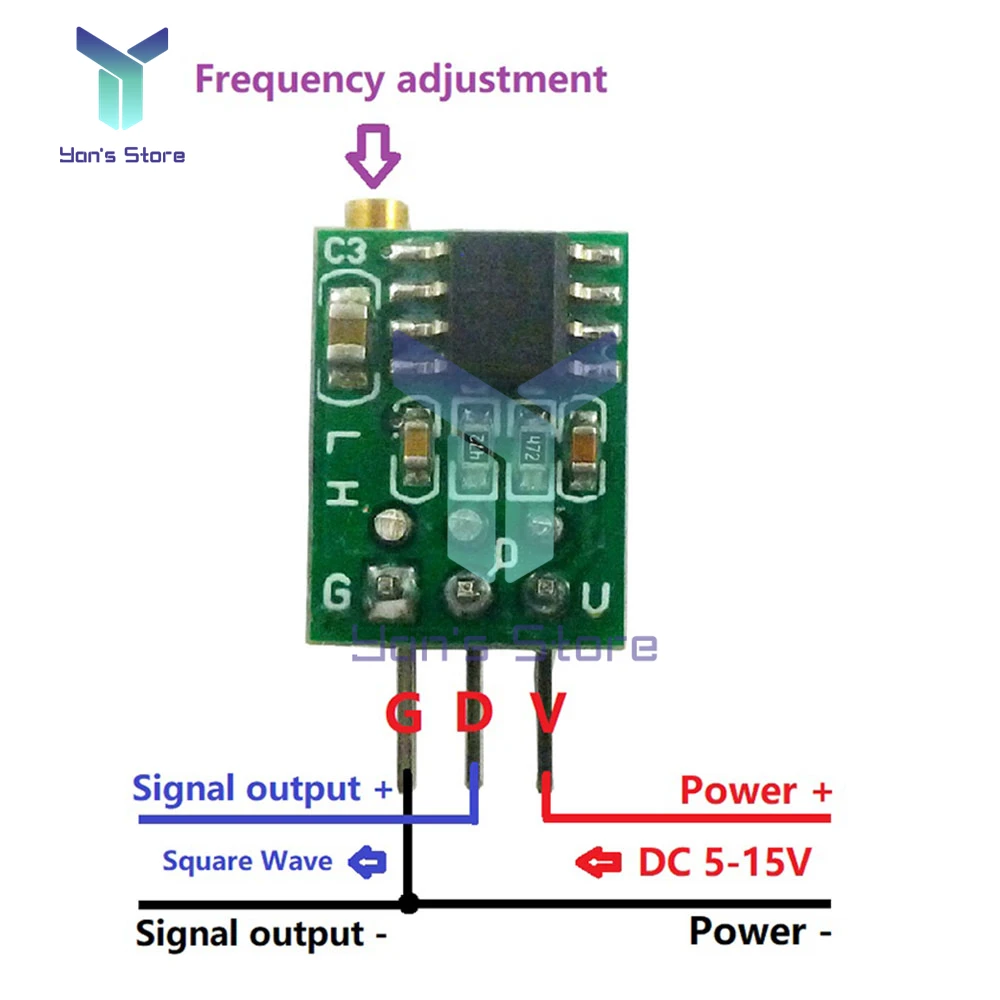

1. Входная мощность для работы;

2. Завершить конденсатор фильтра питания с 0,1 мкФ, который является более стабильным.

3. Отрегулируйте потенциометр по часовой стрелке, чтобы увеличить частоту, и Отрегулируйте потенциометр против часовой стрелки, чтобы уменьшить частоту.

4: Размеры: 14*10,5*7,4 мм (очень маленький)

5: Вес: 1,4 г

Примечание:

1. Вышеуказанные параметры измеряются на 5 В, другие напряжения могут отличаться.

2. Этот продукт не является точной схемой и не подходит для высокой точности.

Посылка:

1 * генератор сигналов с регулируемой частотой
