Дешевые D20 L25 алюминиевые гибкие Фотоэлементы 5 мм 6 35 8 10 чпу шаговый кодировщик

Дешевые D20 L25 алюминиевые гибкие Фотоэлементы 5 мм 6 35 8 10 чпу шаговый кодировщик

Внешний размер

Дополнительное внутреннее отверстие

RS-15

4/5/6 мм

RS-18

4/5/6/6.35/7/8 мм

RS-20

5/6/6.35/7/8/9/10 мм

RS-25

5/6/6.35/7/8/9/9.5/10/11/12/12.7 мм

RS-30

6/6.35/7/8/9/9.5/10/11/12/12.7/13/14/15 мм

RS-35

8/9/9.5/10/11/12/12.7/13/14/15/16/17/18/19 мм

1 шт. D20 L25 RS муфта

1. Высокая точность

2. Высокая твердость

3.Износостойкость

4.Легкая Разборка и сборка

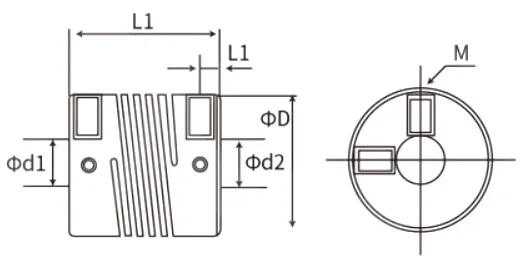

Модель

D

(Мм)

L

(Мм)

L1

(Мм)

М

(Мм)

Номинальная

Крутящий момент

(N * m)

Макс.

Крутящий момент

(N * m)

Макс.

Скорость

(Об/мин)

Момент

Инерции

(Кг * м²)

Блокировка

Крутящий момент

(N * m)

RS-15

15

25

3,1

М3

0,3

1

8000

9.0x10 ^-7

0,7

RS-18

18

25

3,1

М3

0,3

1

8000

9.0x10 ^-7

0,7

RS-20

20

25

3,5

M4

1,2

2,4

6000

2.6x10 ^-6

1,5

RS-25

25

30

3,55

M4

1,6

3,2

6000

2.6x10 ^-6

1,7

RS-30

30

35

3,6

M5

4,2

8,4

5000

8.9x10 ^-6

1,7

RS-35

35

50

4,15

M5

9

18

4500

3.2x10 ^-5

3,8

RS-50

50

4500

9.8x10 ^-5

Модель

Размер отверстия для формовки

(Мм)

Статическая жесткость крутящего момента

(Нм)

Радиальное отклонение

(М. М)

Осевое отклонение

(М. М)

Угловое отклонение

(°)

Вес

(Г)

Дмин

Dmax

RS-15

4

6

110

0,1

0,15

2

14

RS-18

4

8

110

0,1

0,15

2

14

RS-20

5

10

170

0,1

0,15

2

34

RS-25

5

12,7

170

0,1

0,15

2

40

RS-30

6

15

260

0,1

0,15

2

48

RS-35

8

19

330

0,1

0,15

2

96

RS-50

560

0,1

0,15

2

140
