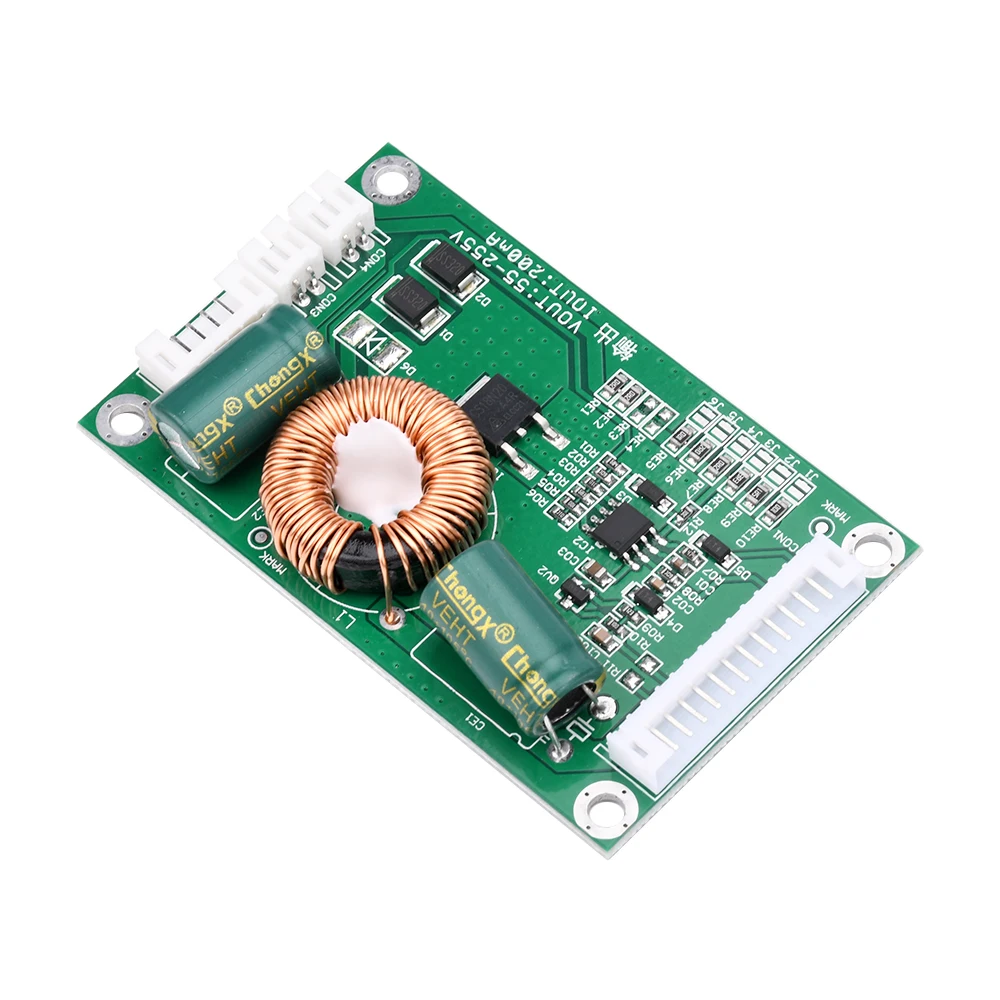

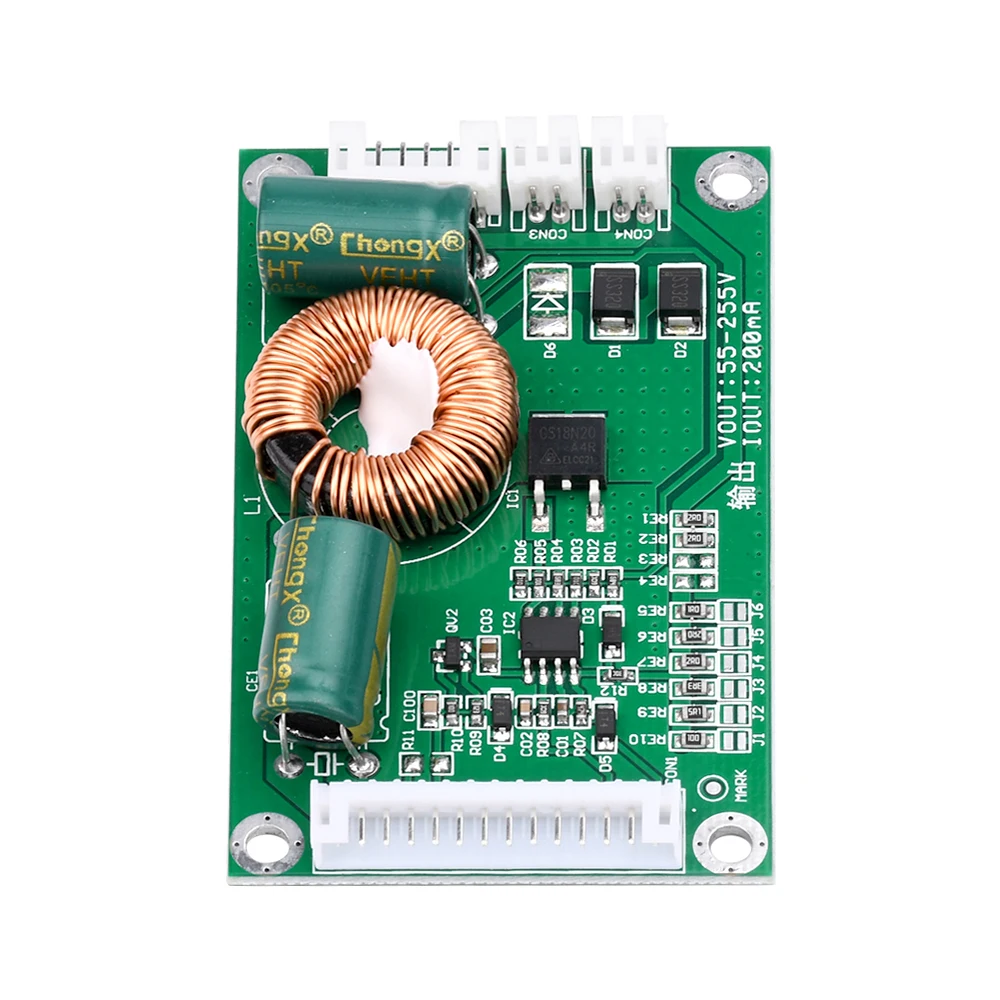

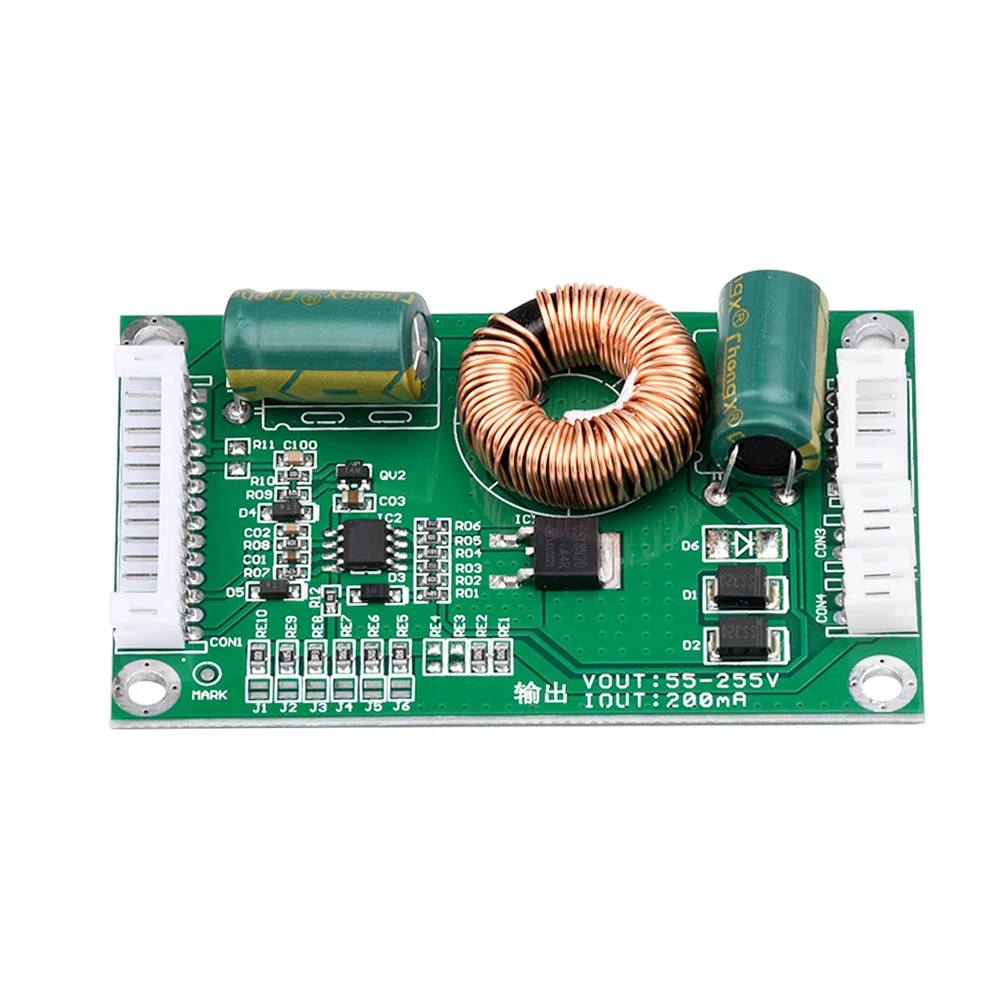

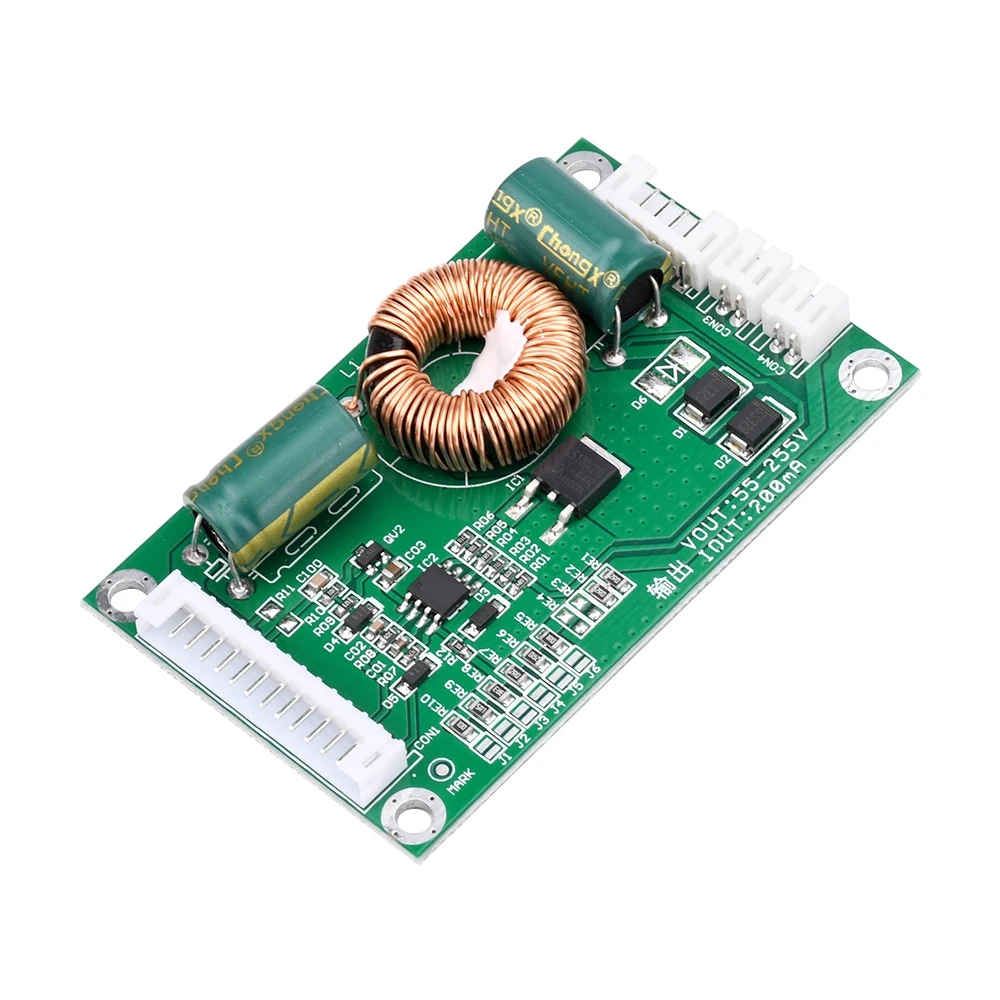

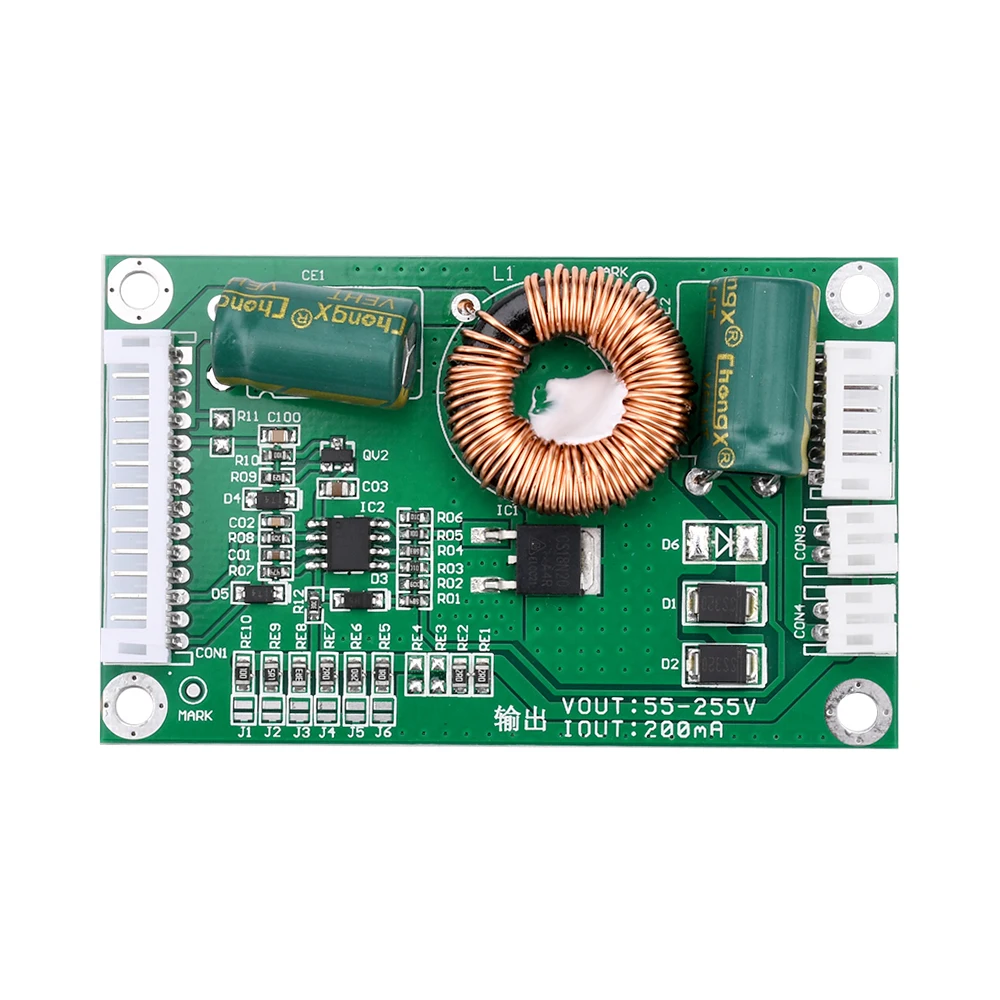

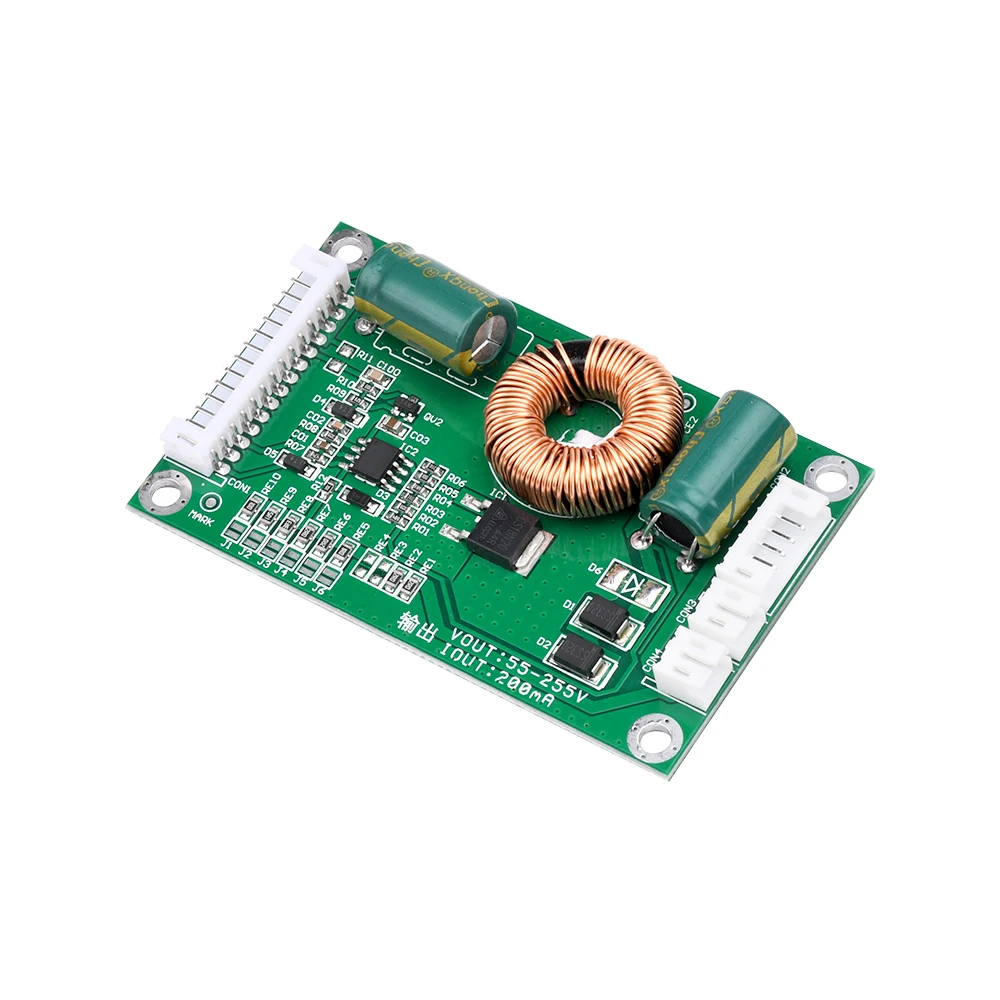

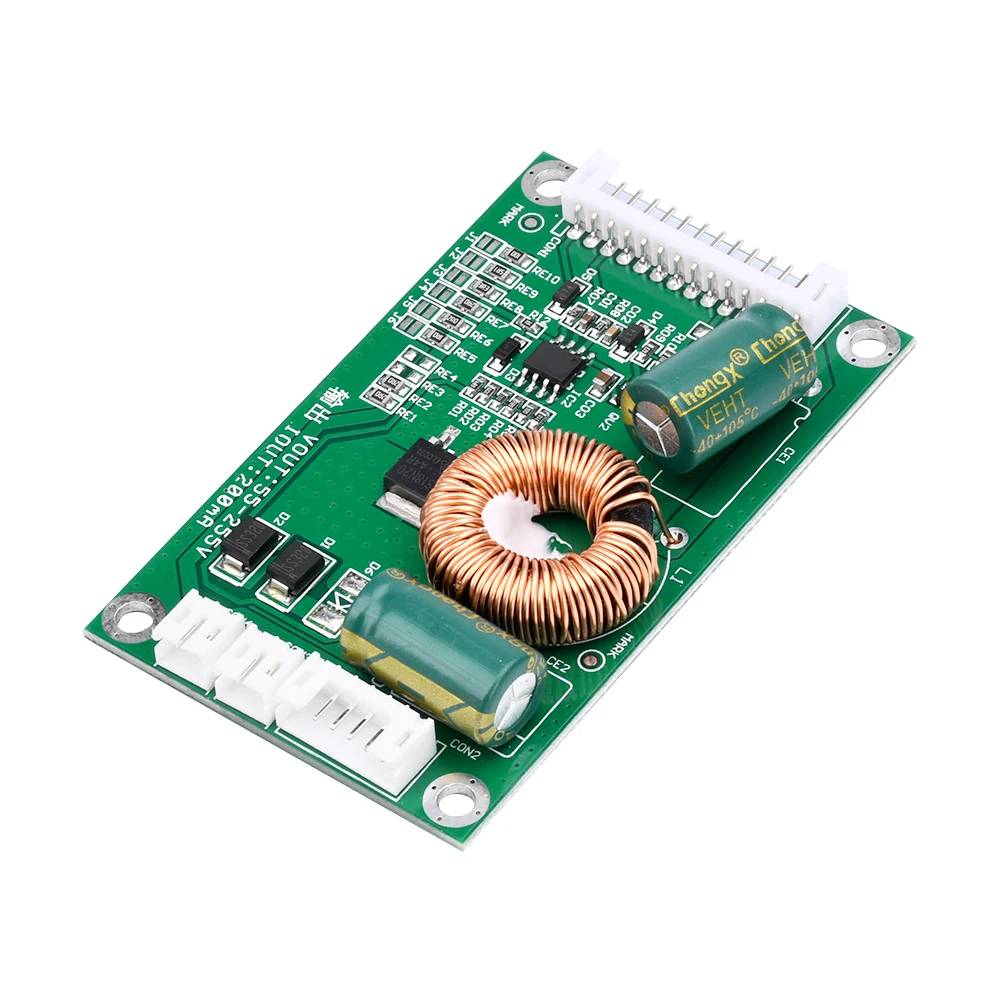

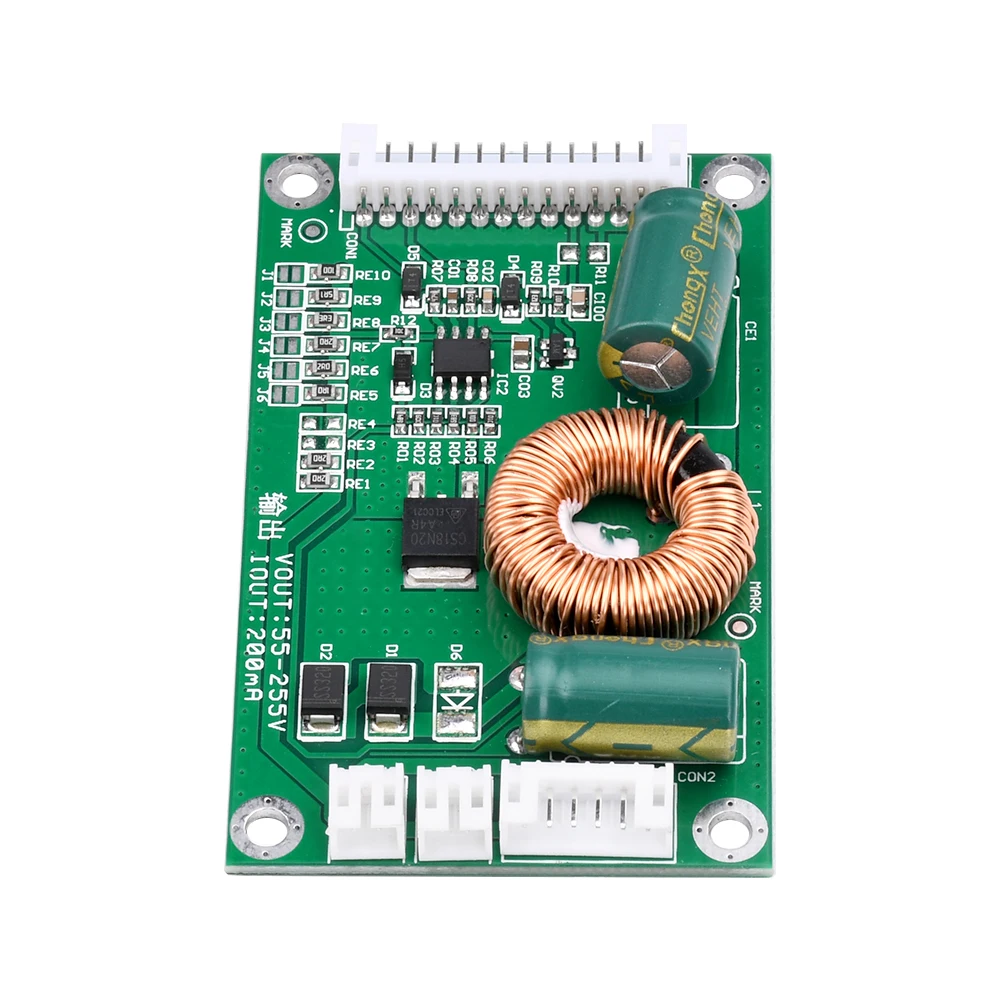

Детская универсальная подсветка для ЖК-телевизора диагональ 32-60 дюймов размер

Детская универсальная подсветка для ЖК-телевизора диагональ 32-60 дюймов размер

Особенности:

1. Используются высококачественные материалы, а качество продукции упаковано

2. Изысканный и компактный внешний вид, с красивым расположением компонентов

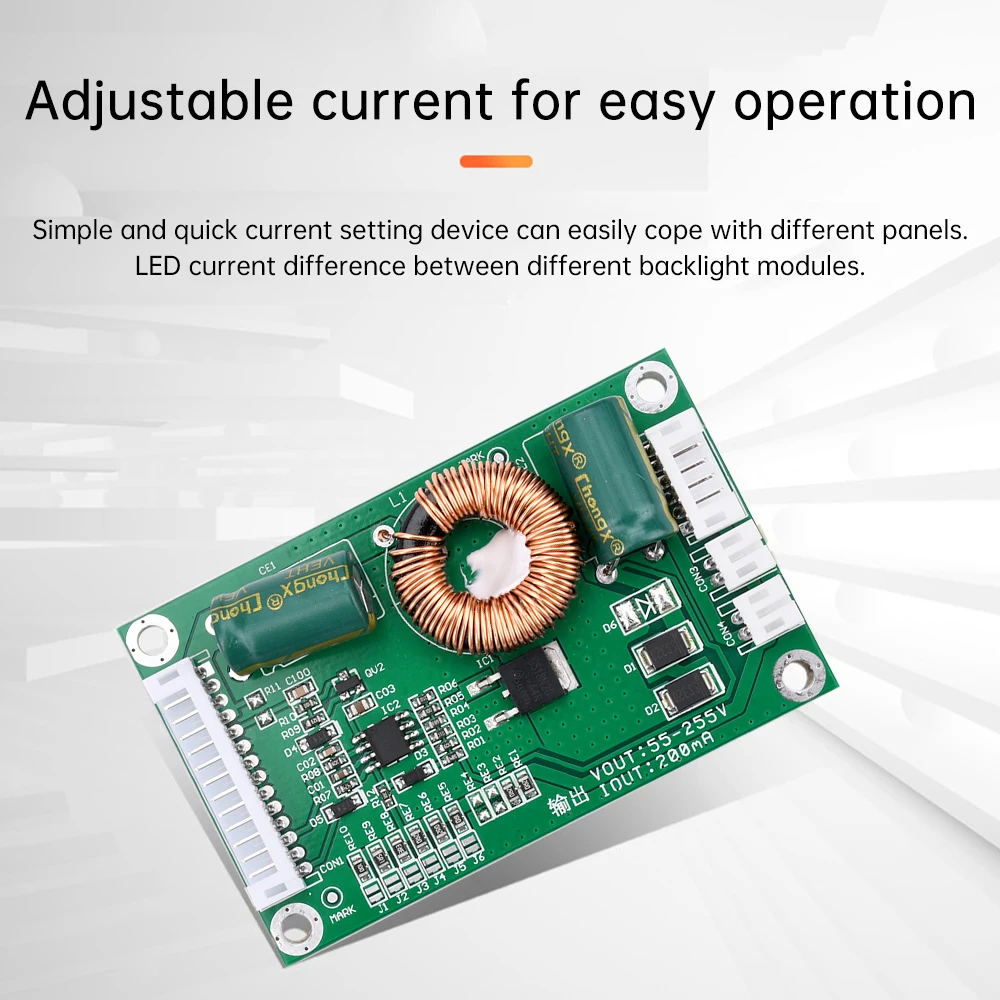

3. Простая, удобная и быстрая Настройка тока, легко решая проблему светодиодный текущих различий между различными панелями модули для фоновой подсветки

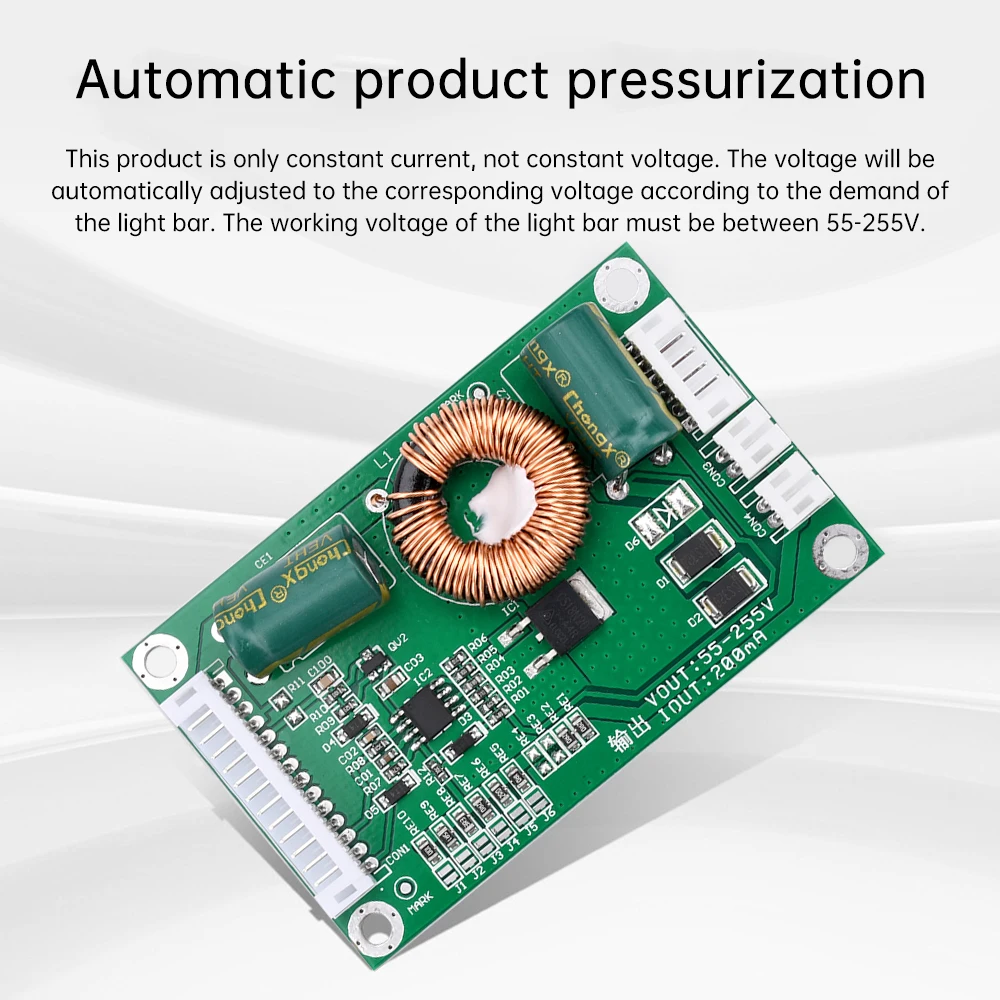

4. Этот продукт имеет только постоянный ток, а не постоянное напряжение. Напряжение автоматически регулируется до соответствующего напряжения в соответствии с потребностями полосы светильник

5. Широко используется, подходит для телевизоров 14-65 дюймов светодиодный, мониторов и т. Д.

Параметры:

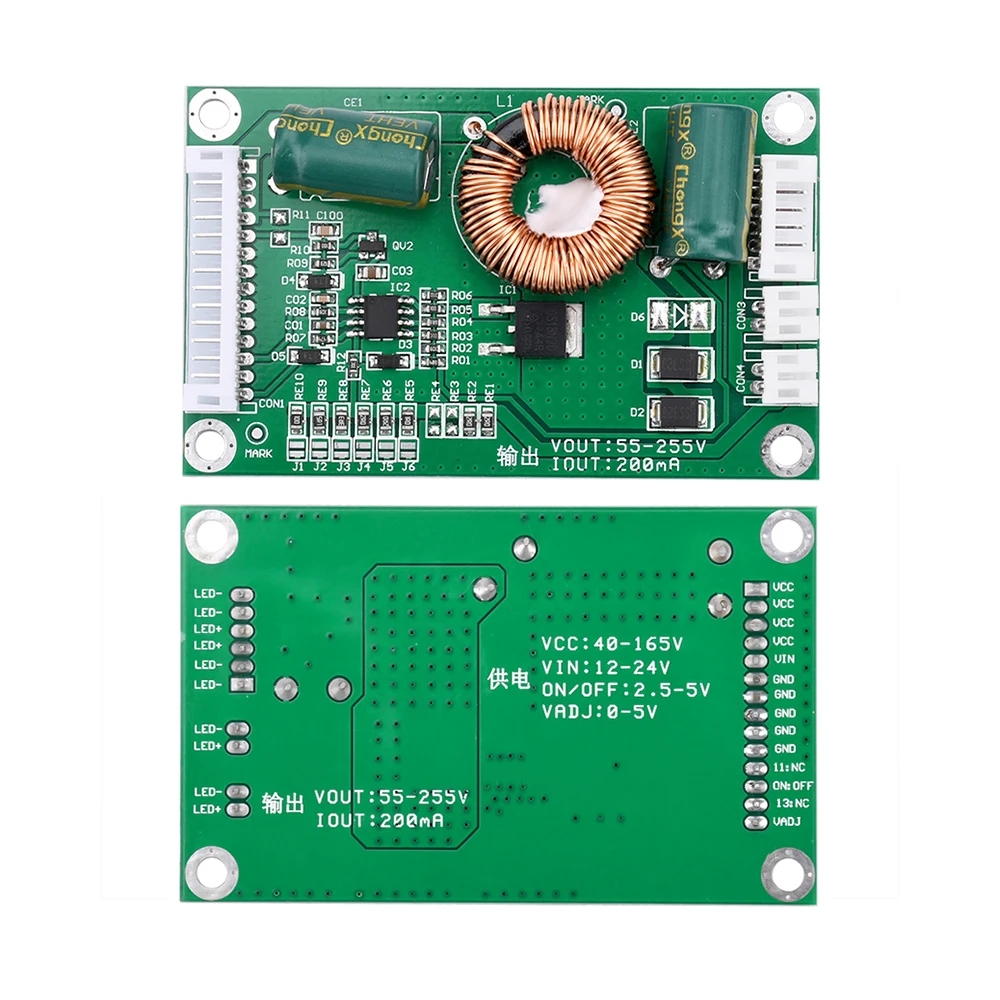

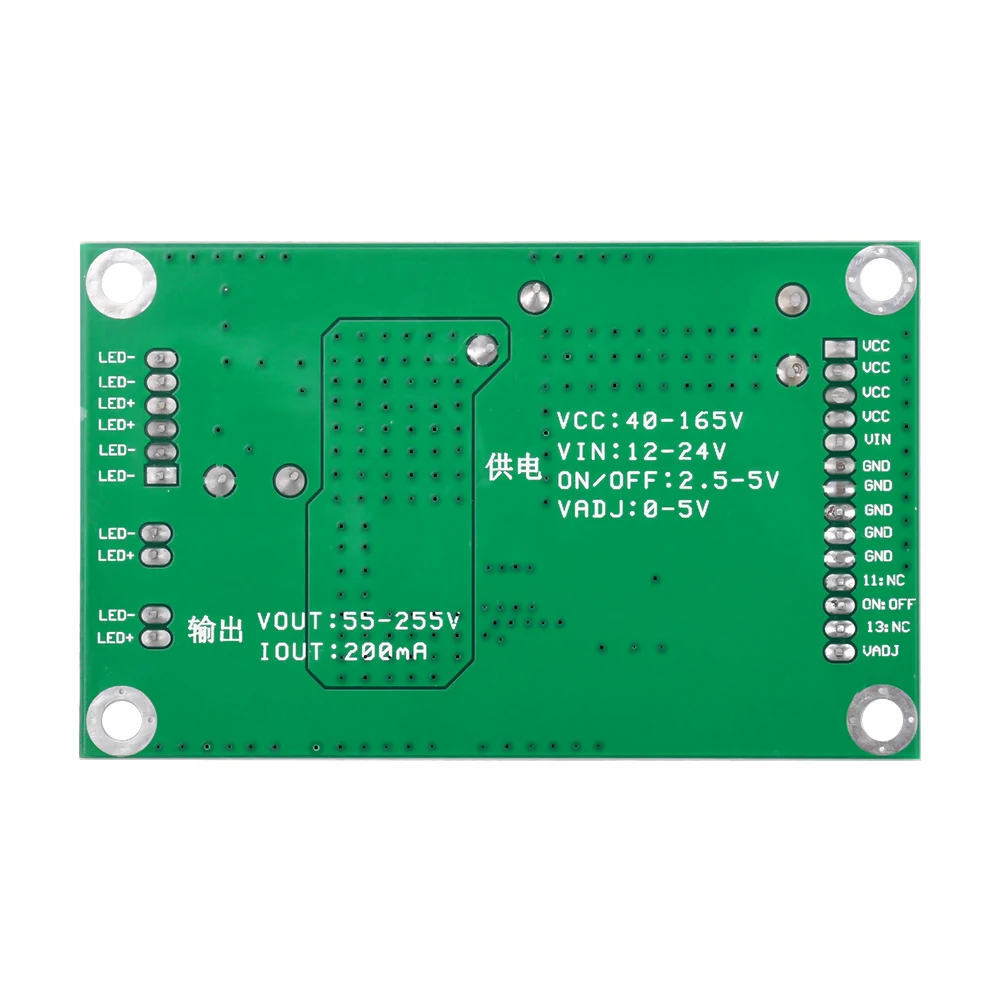

Входное напряжение: VCC40-165V, VIN12-24V

Выходной ток: 55-255V адаптивный

Выходной ток: постоянный выходной ток 200 мА

Применение:

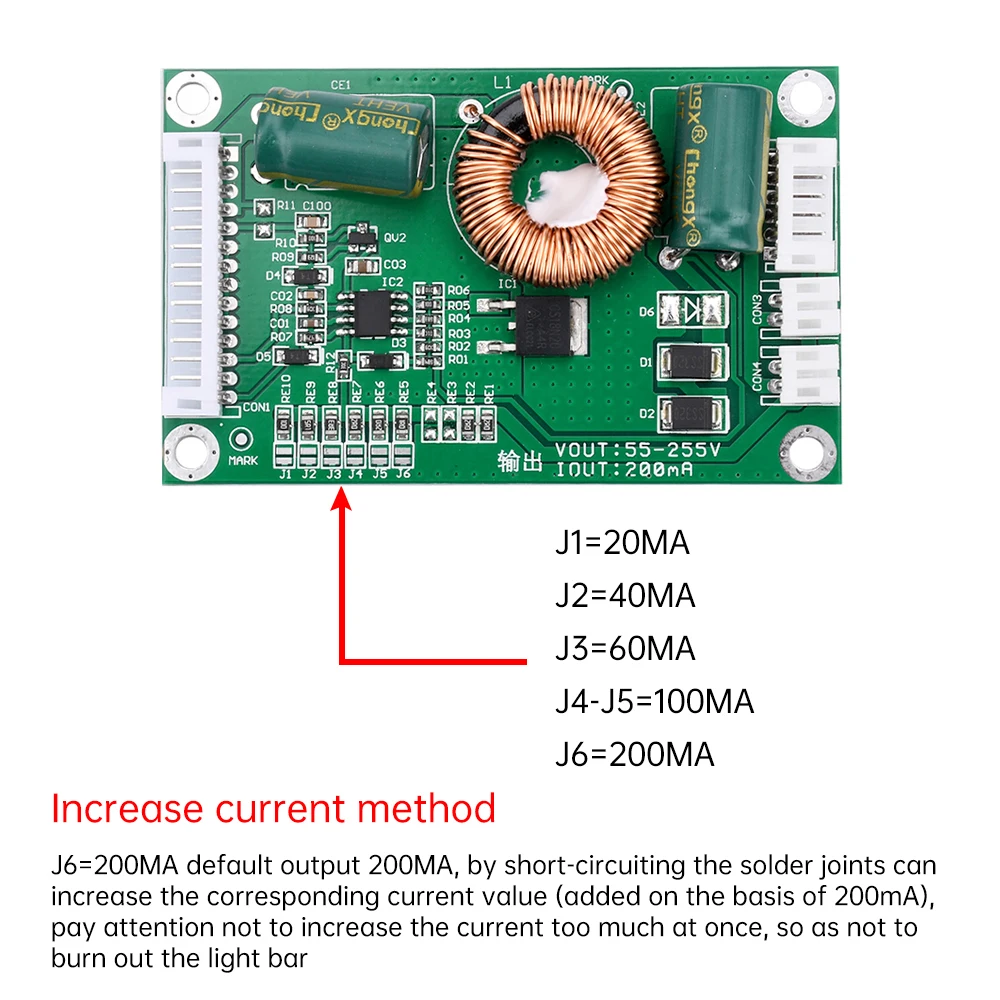

Выходной сигнал по умолчанию составляет 200 мА, а соответствующее значение тока может быть увеличено за счет короткого замыкания паяных соединений (на основе 200 мА). Будьте осторожны, чтобы не увеличить ток сразу слишком сильно, чтобы не выжечь полосу светильник.

Меры предосторожности при установке:

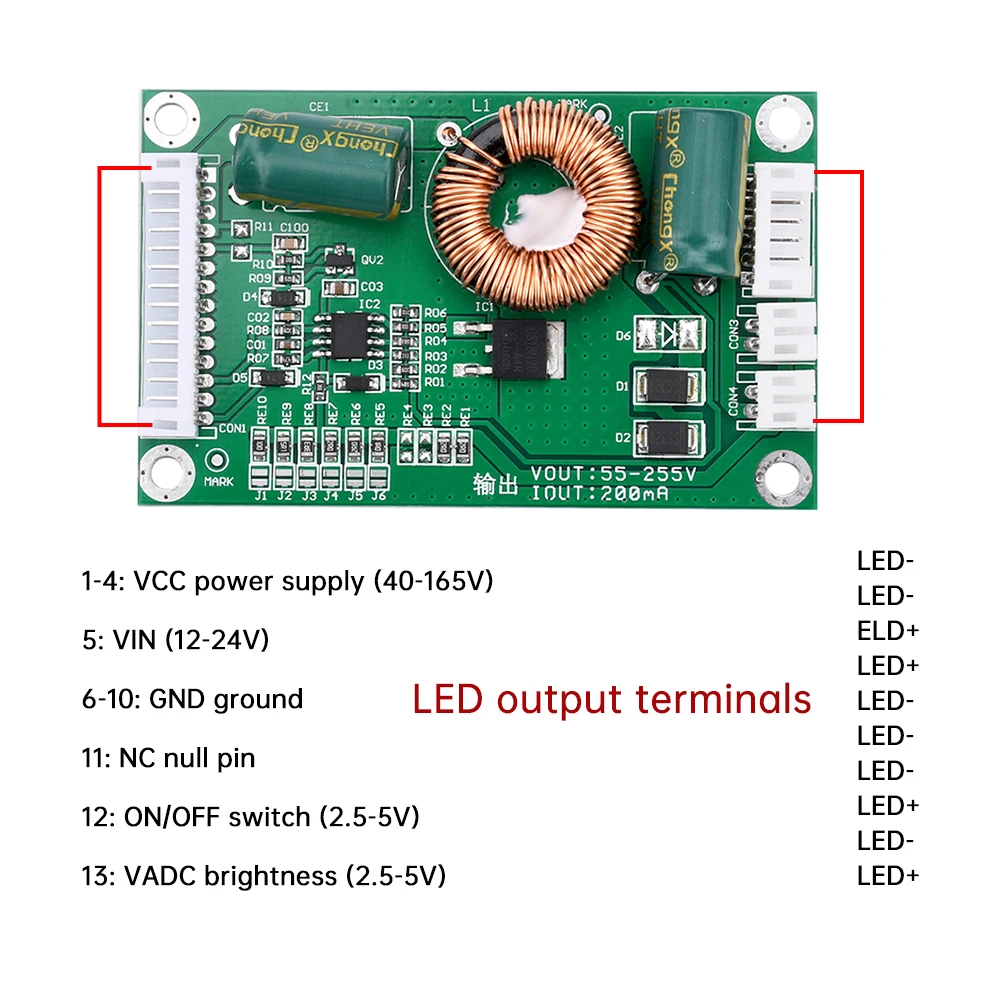

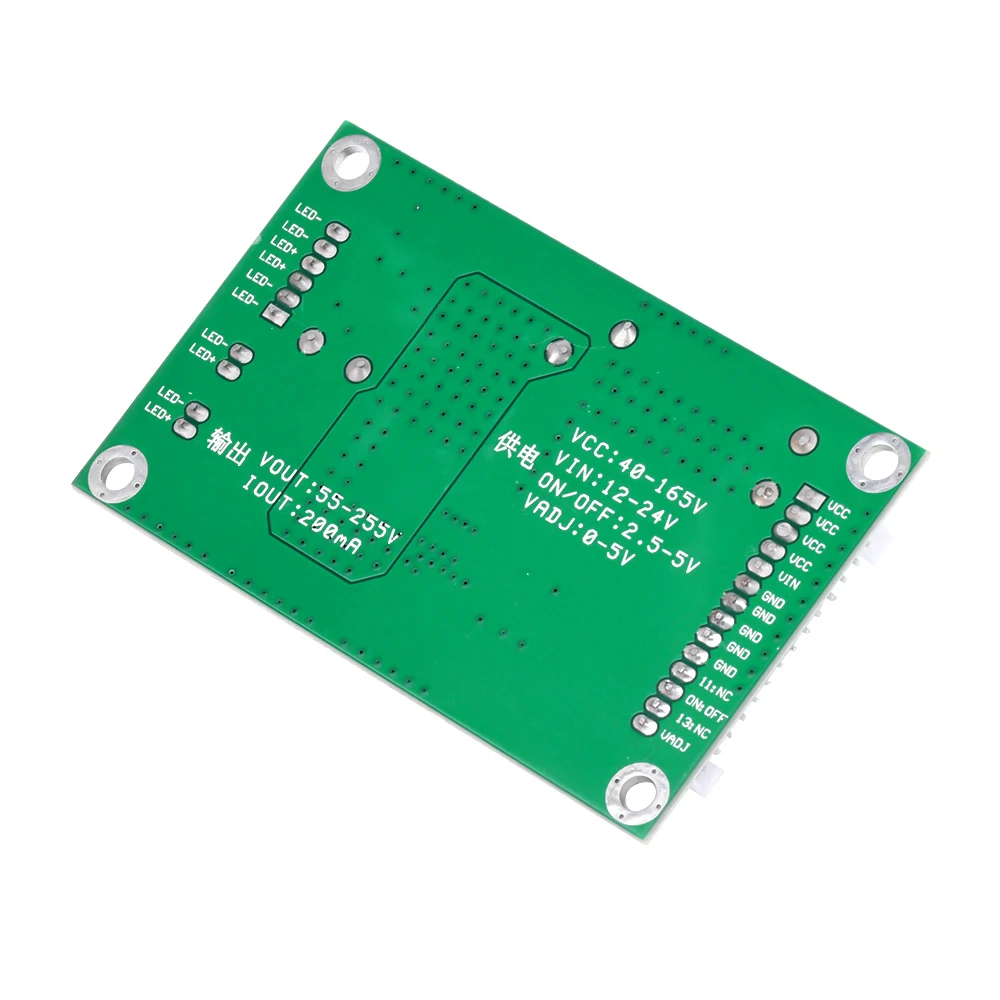

1. Подключите напряжение к VCC на положительном электроде фильтрующего конденсатора, выпрямленного от встроенной платы источника питания для платы подсветки, с диапазоном напряжения 45-165V

2. Подключите напряжение 12-24 В к VIN, не подключайте Высокое напряжение выше 45 В. VIN должен быть подключен

3. Подключите заземляющий провод источника питания к GND

4. NC пуст и не принимается

5. Найдите сигнал переключателя на исходной плате Питания и подключите его к включению/выключению с опорным диапазоном 2,5 V-5V

6. Подключите исходный сигнал затемнения к контакту VADJ, где 5 В-самый темный, а 0 В-самый яркий.

Посылка включает:

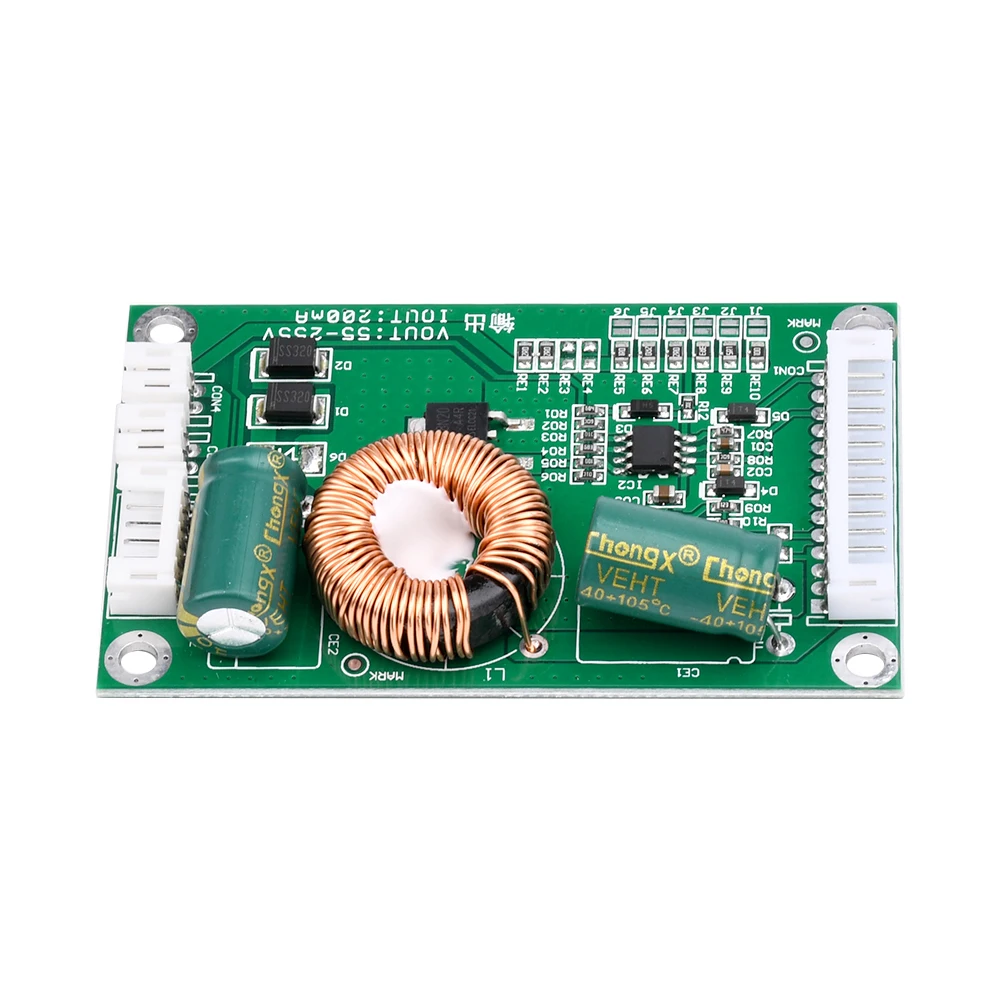

Плата повышения постоянного тока * 1
