Оригинальный AirTAC Airtac две связанные части BFC-4000 регулятор воды фильтр системы

AFCСочетание пневматического фильтра регулятора смазки

Особенности продукта:Использование пневматических компонентов в переднем потоке является относительно небольшим по сравнению с BFC

Фильтр: воспроизведение давления воздуха из фильтра для воды.

Смазка: играйте на смазке трубы

Регуляторы: давление воздуха компрессора регулируется до нужного давления и будет держать давление постоянным

1, легкая и компактная конструкция, легко устанавливается;
2, самоблокирующийся механизм давления для предотвращения внешних помех, создаваемых движением;
3, потеря давления, высокая эффективность деления;
4. Прозрачная крышка для проверки, количество может быть непосредственно измерено размером эмали;
5, в дополнение к стандартной форме, доступны типы низкого давления (максимальное Регулируемое давление 0.4MPa).

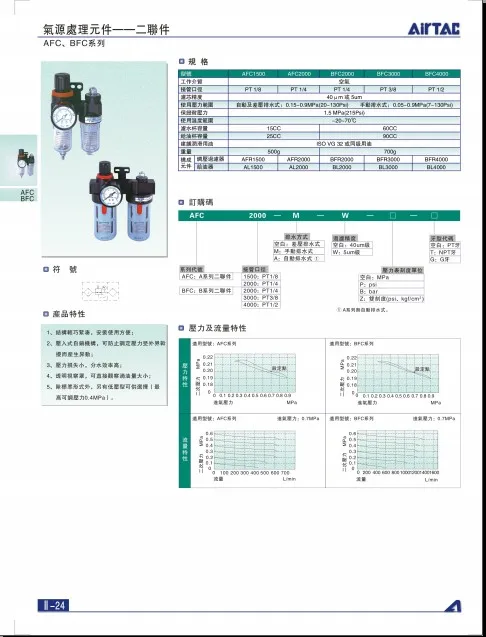

Модель

AFC1500

AFC2000

BFC2000

BFC3000

BFC4000

Рабочая среда

Воздух

Размер порта

PT 1/8

PT 1/4

PT 1/4

PT 3/8

PT 1/2

Точность фильтра

40 мкм или 5 мкм

Диапазон рабочего давления

Тип автоматического и дифференциального слива: 0,15 ~ 0.9MPa (20 ~ 130Psi) Тип ручного слива: 0,05 ~ 0.9MPa (7 ~ 130Psi)

Выдерживающее давление

1,5 МПа (215Psi)

Диапазон рабочих температур

-20 ~ 70 °

Емкость стакана фильтра

15CC

60CC

Емкость масляного стакана

25CC

90CC

Рекомендуемое смазочное масло

ISO VG 32 масло или эквивалент

Вес

500 г

700 г

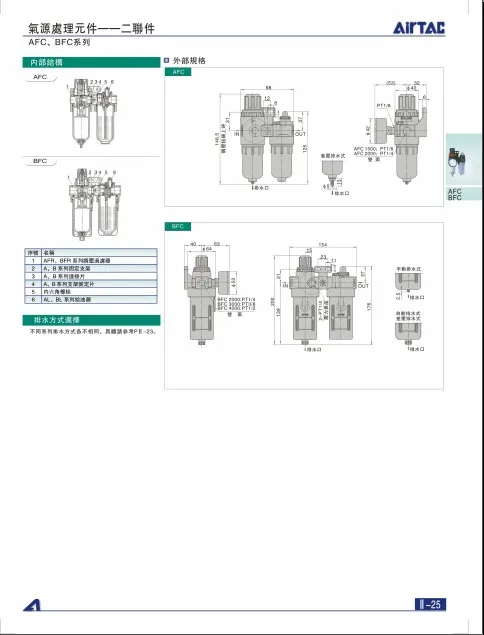

Составляют

Элемент

Фильтр регулятора

AFR1500

AFR2000

BFR2000

BFR3000

BFR4000

К масляному охладителю

AL1500

AL2000

BL2000

BL3000

BL4000

Список выходной мощности цилиндра Цилиндр
Диаметр Вал
Диаметр Действие Давление
Площадь
(Мм2) Давление воздуха (кгс/см2) 1. 2. 3. 4. 5 6 7 8 9 32 12 Двойное действие Тяга 804 8,04 16,08 24,12 32,16 40,20 48,24 56,28 64,32 72,36 Тяга 691 6,91 13,82 20,73 27,64 34,55 41,46 48,37 55,28 62,19 40 16 Двойное действие Тяга 1256 12,56 25,12 37,68 50,24 62,80 75,36 87,92 100,24 113,04 Тяга 1055 10,55 21,10 31,65 42,20 52,75 63,30 73,85 84,40 94,95 50 20 Двойное действие Тяга 1963 год 19,63 39,26 58,89 78,52 98,15 117,78 137,41 157,04 176,67 Тяга 1649 16,49 32,98 49,47 65,96 82,45 98,94 115,43 131,92 148,41 63 20 Двойное действие Тяга 3116 31,16 62,32 93,48 124,64 155,80 86,96 218,12 249,28 280,44 Тяга 2802 28,02 56,04 84,06 112,08 140,10 168,12 196,14 224,16 252,18 80 25 Двойное действие Тяга 5024 50,24 100,48 150,72 200,96 251,20 301,44 351,68 401,92 452,16 Тяга 4533 45,33 90,66 135,99 181,32 226,65 271,98 317,31 362,64 407,97 100 25 Двойное действие Тяга 7850 78,50 157,00 235,50 314,00 392,50 471,00 549,50 628,00 706,50 Тяга 7359 73,59 147,18 220,77 294,36 367,95 441,54 515,13 s 588,72 662,31 125 32 Двойное действие Тяга 12265 122,65 2453 367,95 490,60 613,25 735,90 858,55 981,20 1103,85 Тяга 11461 114,61 229,22 343,83 458,44 573,05 687,66 802,27 916,88 1031,49 160 45 Двойное действие Тяга 20096 200,96 401,92 602,88 803,84 1004,80 1205,76 1406,72 1607,68 1808,64 Тяга 18507 185,07 370,14 555,21 740,28 925,35 1110,42 1295,49 1480,56 1665,63 200 45 Двойное действие Тяга 31400 314 628 942 1256 1570 1884 2198 2512 2826 Тяга 29810 298,10 596,20 894,30 1192,40 1490,50 1788,60 2086,70 2384,80 2686,90 250 50 Двойное действие Тяга 48062 480,62 961,24 1441,86 1922,48 2403,10 2883,72 3364,34 3844,96 4325,58 Тяга 47100 471 942 1413 1884 2355 2826 3297 3768 4239 320 63 Двойное действие Тяга 80384 803,84 1607,68 2411,52 3215,36 4019,20 4823,04 5626,88 6430,72 7234,56 Тяга 77269 772,69 1545,38 2318,07 3090,76 3863,45 4636,14 5408,33 6181,52 6954,21 Электромагнитный клапан Клапан управления газом с воздушным управлением Ручной клапан ножной клапан механическое действие клапан Вспомогательная система электрического управления
