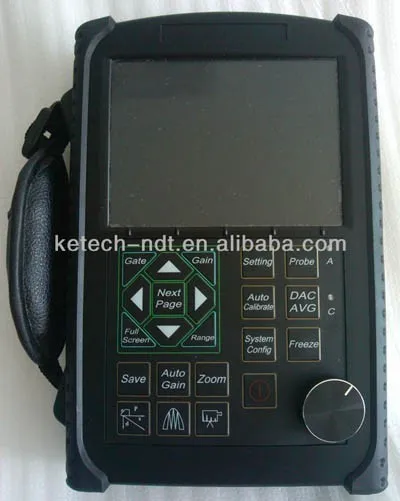

Цифровой ультразвуковой дефектоскоп YFD300

Автоматизированная калибровка, автоматическое усиление
DAC, AVG, TCG, B Scan, AWS
Высокоскоростной захват и очень низкий уровень шума
Корпус из твердого металла
Высокая контрастность обзора формы волны от яркого
Мощное программное обеспечение для ПК и отчеты можно экспортировать в excel

Особенности
• Автоматическое отображение точного местоположения дефектов (глубина d, уровень p, расстояние s, амплитуда, sz дБ)
• Автоматическое переключение трех датчиков (глубина d, уровень p, расстояние s)
• Автоматическая калибровка датчика с Нулевой точкой, углами, передними краями и скоростью материала
• Удобно использовать DAC и AVG для оценки эхо, кривая может быть изменена и компенсирована
• Функции DAC 6 дБ;
• Настройка независимости 100, Любой критерий может быть введен свободно, мы можем работать на месте без тестового блока
• Большая память 1000 А
• Автоматическое сканирование усиления и усиления;
• Пиковая фиксация и пиковая память

• B сканирование;
• AWS D1.1
• Автоматическое изготовление Видео тестового процесса и воспроизведение; использование upan, длина видео неограничена.
• Мощное программное обеспечение для ПК и отчеты можно экспортировать в excel;
• Батарея Li, продолжает работать до 10 часов;
• Встроенное программное обеспечение может быть обновлено онлайн

Прочие Функции:
• Замораживание дисплея;
• Автоматизированная степень эха;
• Углы и значение K;
• Функция блокировки и разблокировки параметров системы;
• Электронный календарь часов;
• Настройка двух ворот и сигнализация;
• Сигнализация ворот и ЦАП;

Технические характеристики

Название

Параметр

Название

Параметр

Диапазон измерений (мм)

0-10000

Режим измерения

Одиночный двойной через

Ошибка вертикальной линейности

≤ 3%

Отклонение

0 ~ 80%

Ошибка горизонтальной линейности

≤ 0.1%

Импульсное Смещение (МКС)

От-20 до + 3400

Чувствительность Leavings

≥ 62 дБ

Ноль (МКС)

От 0,0 до 99,99

Динамический диапазон

≥ 34 дБ

Тип порта

LEMO или BNC

Разрешение питания

≥ 36 дБ

Рабочая температура

От-20 до 50

Частотный диапазон (МГц)

От 0,5 до 20

H×W×D (мм)

240 × 156 × 50

Усиление (дБ)

0-120

Вес (кг)

1,0 (с батареей)

Скорость материала (м/с)

1000-15000

Список стандартных конфигураций:

Обозначение

Количество

YFD200 Основной блок

1

1.5A/9 V адаптер питания (110 v-240 v)

                            1

Соединительный кабель зонда

2

Чехол для переноски

1

Руководство по эксплуатации

1

Прямой преобразователь

20 мм 2,5 МГц (один)

Угловой преобразователь

8 × 9 60 ° 4 МГц (один)

Аккумуляторная батарея

1
