Hantek DSO3064 набор VII Автомобильный диагностический осциллограф 4CH 200 мс/с 60 МГц |

Hantek DSO3064 набор VII Автомобильный диагностический осциллограф 4CH 200 мс/с 60 МГц

Особенности:

Диагностика автомобиля:

Первая диагностика (Диагностика выхлопа)  Действие зажигания (ток/напряжение) Датчик (расходомер воздуха, распределительный вал, коленчатый вал) Диагностика автобуса (CAN Bus Data View) Перформер (бензин/Дизель) Запуск и зарядка (цепи зарядки тока/напряжения)

Осциллограф:

 4 канала и EXT механизм запуска, полоса пропускания 60 МГц. 200 мс/с частотой дискретизации в реальном времени, 10 k -- 16 M Глубина памяти на канал. Счетчик частоты, анализ спектра FFT.  8--36в широкий диапазон входного напряжения, подходит для испытания мощности транспортного средства. Разъем интерфейса USB 2,0 и воспроизведения, LAN и wifi опционально. Более 20 видов автоматического измерения и функции проверки неисправности, что SПодходит для инженерного применения. Отличный промышленный дизайн, аналогичный интерфейс с переносной осциллограф, прост в использовании. Поддержка программного обеспечения: Windows NT, Windows 2000, Windows XP, VISTA, Win7, Win8.  Код демонстрационной версии (VC, VB, LABVIEW) и техническая поддержка.

Технические характеристики:

Модель

DSO3064

Вертикальный Системы

Аналоговый Каналы

4

Пропускная способность

60 МГц (-3 дБ)

Времени нарастания импульсов

5.8ns

Вход сопротивление

Сопротивление: 1 МОм; Емкость: 25 ПФ

Вход чувствительность

10 мВ/див до 5 В/Див

Вход муфта

AC/DC/GND

Вертикальный Разрешение

8 бит

Объем памяти

10 K-16 M/CH

Максимальная Вход

400 В (DC + AC пик)

Горизонтальный Системы

Частота дискретизации в реальном времени

200 мс/с

Временной диапазон развёртки

5ns/div к 1000 s/div (1-2-5 последовательностей)

Время Основание точность

± 50ppm

Спусковая система

Источник света

CH1, CH2, CH3, CH4, EXT

Режим

Край, пульс, вьедо, альтернатива

Напряжение измерения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, Осеннее время, положительная ширина, отрицательная ширина, рабочий цикл

Курсоры измерения

Горизонтальные, вертикальные, трековые, автоматические Режимы измерения

Аналоговый сигнал процесса

+,-, X, ÷, FFT, Invert

Напряжение диапазон

От 10 мВ до 5 В/div @ x 1 зонд; от 100 мВ до 50 В/div @ x 10 зонд;
1 V до 500 V/div @ x 100 зонд; 10 V до 5000 V/div @ x 1000 зонд;
100 V до 50000 V/div @ x 10000 зонд; 200mV до 100 V/div @ 20:1

Постоянная сила тока

CC65 (20A), CC65 (60A), CC650, CC1100

БПФ

Прямоугольная, Hanning, Hamming, Blackman Window

Математика

Adition, вычитание, размножение, деление

Genneral Особенности

Интерфейс

USB 2,0 (Lan, wifi опционально)

Источники питания

8--36в широкий диапазон входного напряжения

Объем

255x190x45 (мм)

Вес

1 кг

Вспомогательное оборудование:

Аксессуары

Количество

Футляр для инструментов

1

Многофункциональные Тестовые провода (HT30A)

4

Автомобильный высоковольтный зонд зажигания (HT25)

4

Удлинительные провода катушки на вилке (HT308)

4

Большой дельфин/зажимы крокодилы (HT18A)

4

Датчики для мультиметра (HT19)

4

Аттенюатор 20:1 (HT201)

4

Зажим переменного/постоянного тока (CC-65)

1

Зажим переменного/постоянного тока (CC-650)

1

Щупы осциллографа (PP-80)

1

Автомобильная мощность (HT310)

1

Мощность адаптера переменного тока

1

USB шнур

1

Набор для акупунктуры (HT307)

1

Вырубные провода (HT301)

1

Гарантийный талон/компакт-диска

1

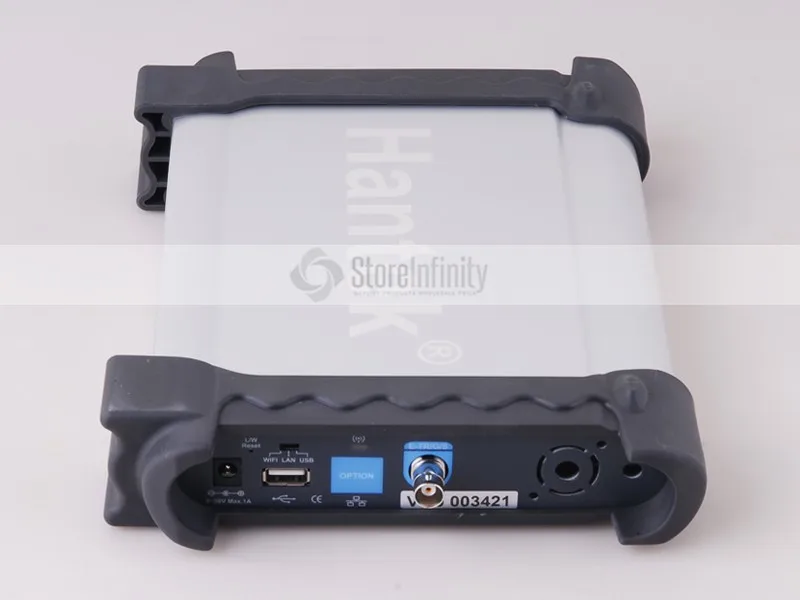

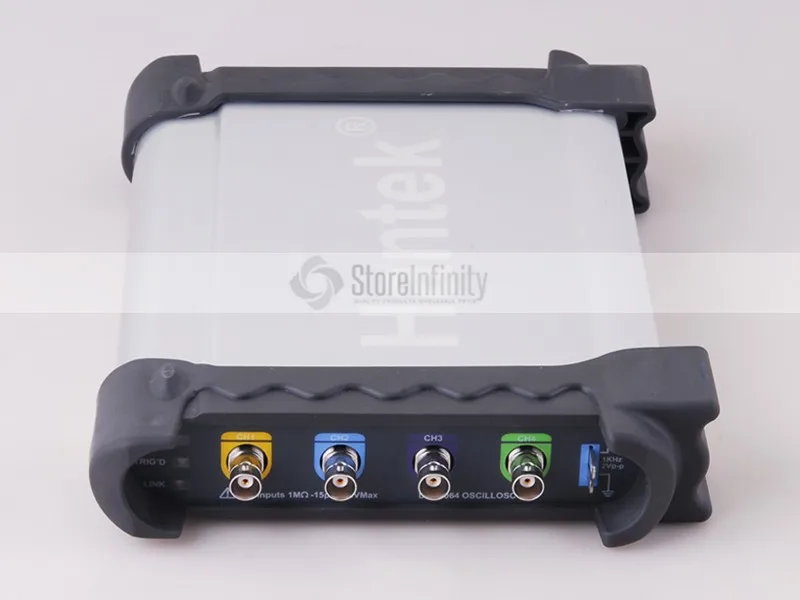

Более пристальное внимание:
