Ditron цифровые устройства индикации

Ditron Цифровая индикация для всех видов машин

1. Описания:

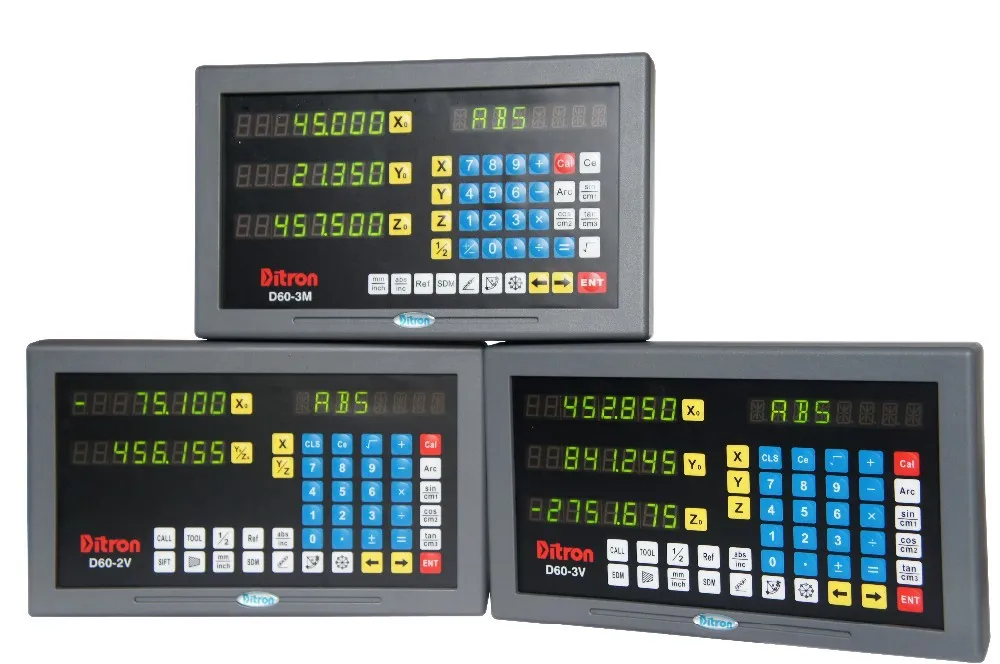

D60 серии Цифровая индикация УЦИ

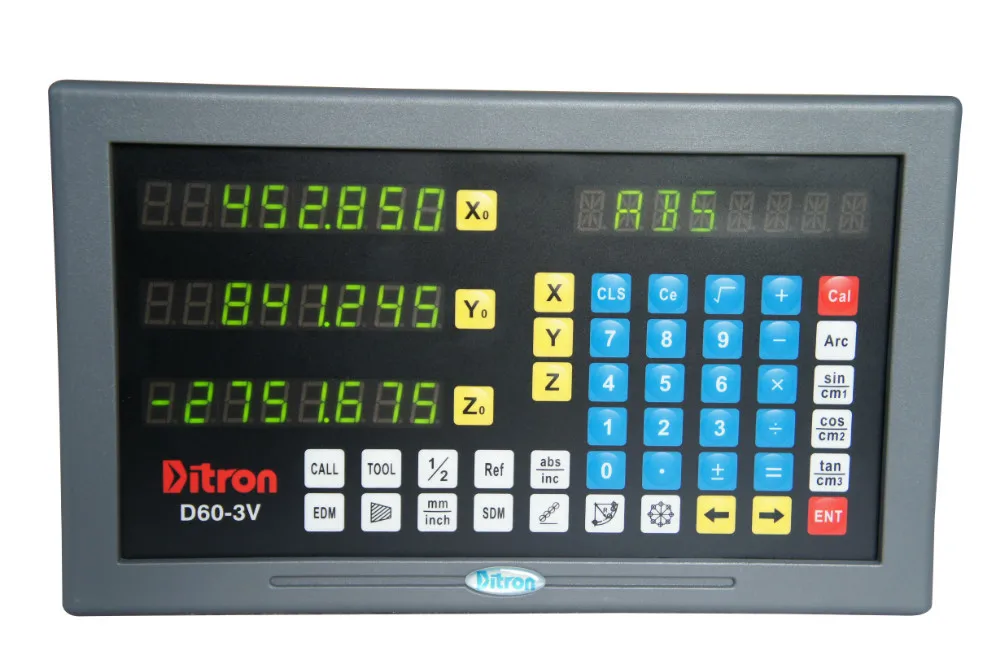

D60-2V/3 В полнофункциональный цифровой индикации (фрезерные машины, расточной станок, токарный станок, шлифовальный станок, электронного машина)

D60-2G шлифовальный станок Цифровая индикация

D60-2L/3l планку цифровой индикации

D60-2M/3 м Фрезерные Машины и скучно цифровой индикации

D60-3E электронного Цифровая индикация

2. Цифровая индикация Технические параметры

1) напряжение: AC 80 В-260 В/50 Гц-60 Гц

2) рассеиваемая мощность: ва

3) координировать количество: 1/2/3/4

4) дисплей: 7 бит дисплей с подписал

5) частота: 4X

6) Индикация в поле входного сигнала: TTL

7) Входная частота:> 100 кГц

8) разрешение: 10um, мкм, 1um, 0.5um, 0.1um

9) Рабочая клавиатура: легким касанием кнопки

10) линейная шкала Решетки пространство: 0.04 мм, 0.02 мм, 0.01 мм, питание + 5v. разница между двумя и Четыре сигнала TTL выход 90 °.

3. Цифровая индикация Введение функции

1) круговой бурения функции: Цифровая индикация может автоматически рассчитать расположение отверстие по введено данных

2) линейный бурения функции: напротив оси под любым углом, только отверстие интервал остаются значение, УЦИ можете рассчитать расположение отверстие по введено данных

3) Компенсация радиуса инструмента: в использовании цилиндрические фрезерные средство перевозчика, радиуса инструмента должны быть приняты в счет. Направление процесс будет решить увеличение или уменьшение Расчетное значение. После Инструмент Номер введено, УЦИ значение будет сохранено.

4) определить заготовки центр через инструмент или касаясь двумя точками заготовки, УЦИ можете рассчитать заготовки центр

5) 200 компл. инструмент базы: при Повторите ту же процедуру заготовки, вы можете хранить инструмент значение, которое будет удобство для оператора

6) круглый дуговая обработки: образец круглый обработки и две оси дуги обработки

7) функция калькулятор: калькулятор функция может улучшить операцию эффективно

8) склон расчет: вход двумя точками заготовки, 1.DRO может рассчитать склоне заготовки.

9) по оси Z сочетание расчет: Z оси может отображать сочетание объемом Два параллельно оси

10) заданное значение: PRESET Радиус заготовки

11) Линейная шкала компенсации ошибок или линейная шкала компенсации ошибок: температурная компенсация для обеспечения абсолютной точностью и максимальной эффективности. Мульти-точка компенсации может уменьшить машина ошибка.

12) численное функция фильтрации

13) EDM контроль глубины: может помочь Инструмент Контроль глубины эффективно

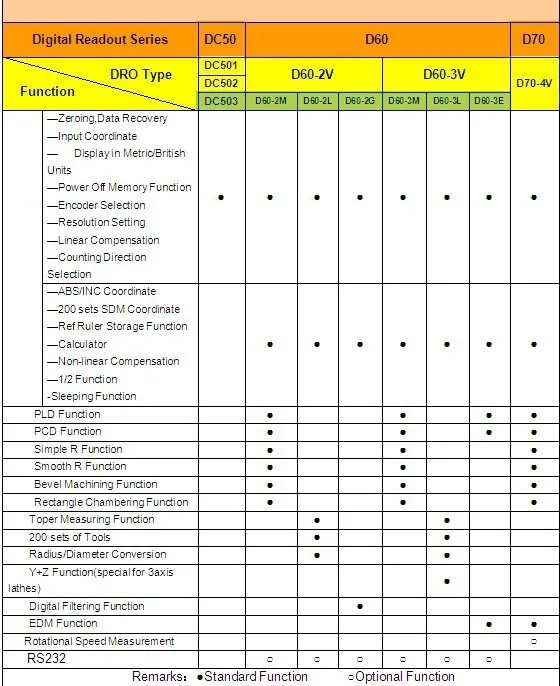

4. Цифровая индикация Основные функции

1) 200 вспомогательных нулю:

2) гамма калькулятор (для фрезерных станков);

3) памяти:

4) линейные ошибки компенсации и линейные ошибки компенсации;

5) очков в функции:

6) дюймовые метрические/режим.

5. Цифровая индикация функции обработки

1) PCD круговой суб-отверстия (для фрезерных станков, edm)

2) косой удар (для фрезерных станков)

3) инструмент функция компенсации (для фрезерных станков);

4) конические функции измерения (для токарного станка);

5) склон обработки (для фрезерных станков);

6) R Функция Arc (для фрезерных станков);

7) 200 инструмент, журнал (для токарного станка);

8) EDM функций (edm, Заказывается отдельно)

9) RS-232 (заказывается отдельно)
