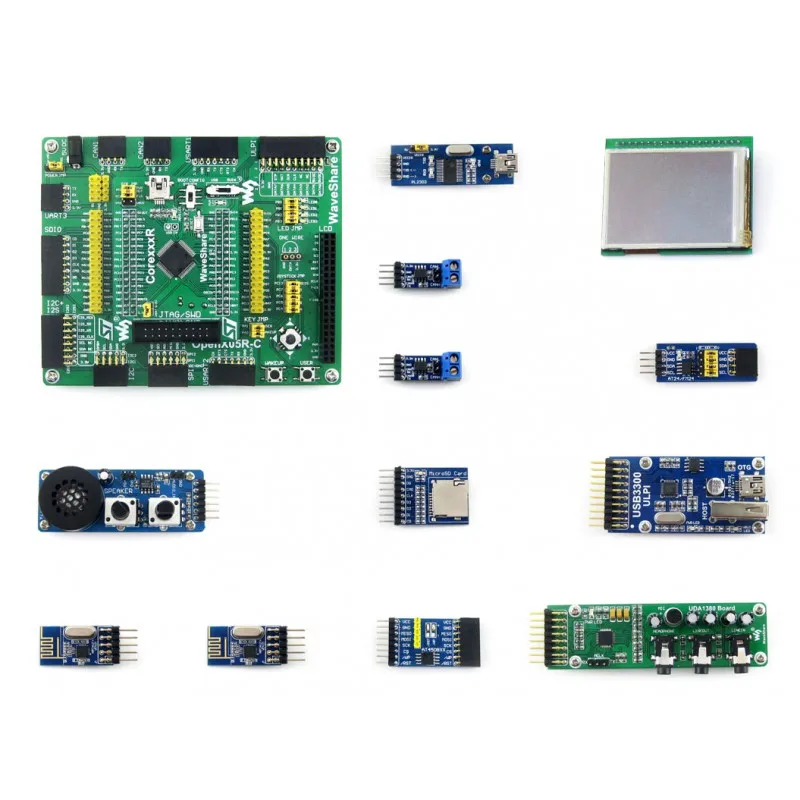

Параметпосылка в = плата STM32 модель STM32F405 STM32F405RGT6 MCU макетная + 10 модулей

Плата разработки STM32 предназначена для серии STM32F405R, имеет MCU STM32F405RGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open405R-C-это разработочная плата STM32, предназначенная дляSTM32F405RGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore405R.

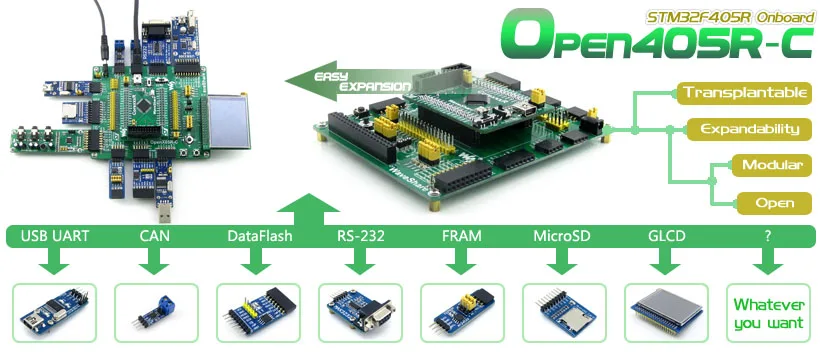

Open405R-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F2.

---

Что на материнском доске

MCU разъем основной платы:Для легкого подключения Core405R UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс SPI1/SPI2 + AD/DAЛегко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. ЖК-дисплей интерфейс:Для подключения сенсорного ЖК-экрана ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F405R интегрирует USB HS контроллер без какого-либо устройства PHY) UART1 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиоды джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные провода Джойстик джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные провода Ключ пользователя/перемычка кнопки пробужденияКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные провода 5 в выбор мощности перемычки:Питание от ядра 5 В или 5 в постоянного тока Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя Джойстик:Удобно для ввода/вывода (пять позиций)Что на Core405R

STM32F405RGT6:Высокая производительность STM32 MCU, который характеристики:Ядро:Cortex-M4 32-разрядный процессор RISCРабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГцОперационной Напряжение:1,8 V-3,6 VПосылка:LQFP64Память:1 Мб флэш, 192 + 4кб SRAMMCU интерфейсы связи:3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CANUSB 2,0-1 шт. устройство HS/FS/хост-контроллер/OTG с выделенным DMA, на чипе с полной скоростью PHY1 x USB HS ULPI (требуется внешняя PHY)AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3:3,3 V регулятор напряжения MIC2075-2:Бортовое USB устройство управления питанием Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32 MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG USB джемперКороткий Джемпер при использовании USBОткройте перемычку для отключения от соответствующего порта ввода/вывода VBAT Перемычка выбораКороткий Джемпер для использования системы питанияОткройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

---

Фото
Open405R-C Совет по развитию
Open405R-C Совет по развитию

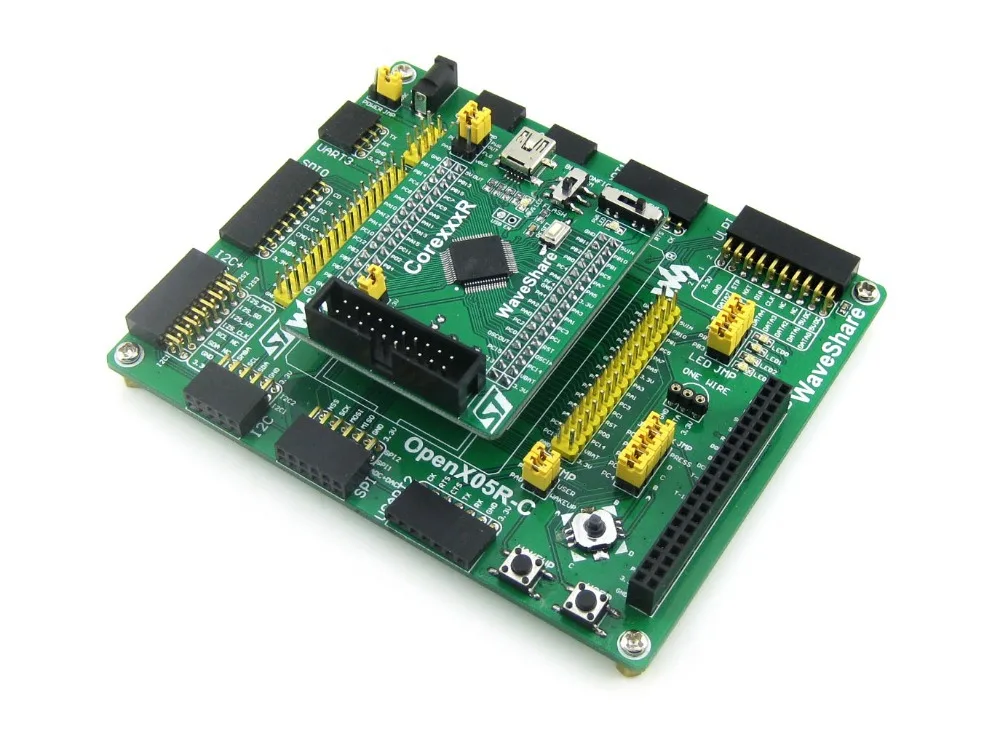

Open405R-C панель для разработки

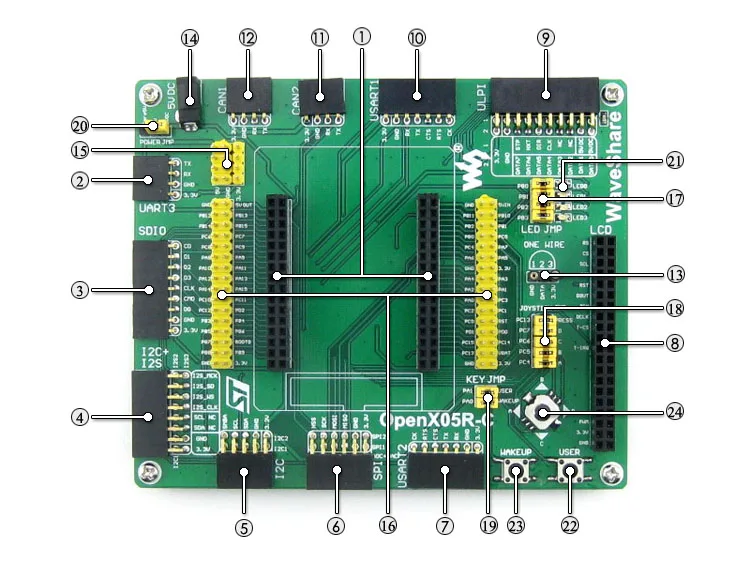

Open405R-C материнская плата печатная плата

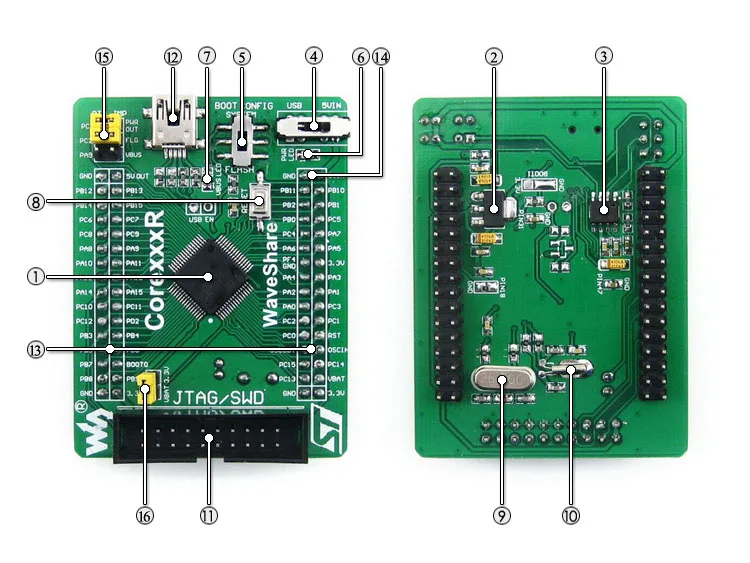

MCU основной плате Core405R
MCU основной плате Core405R

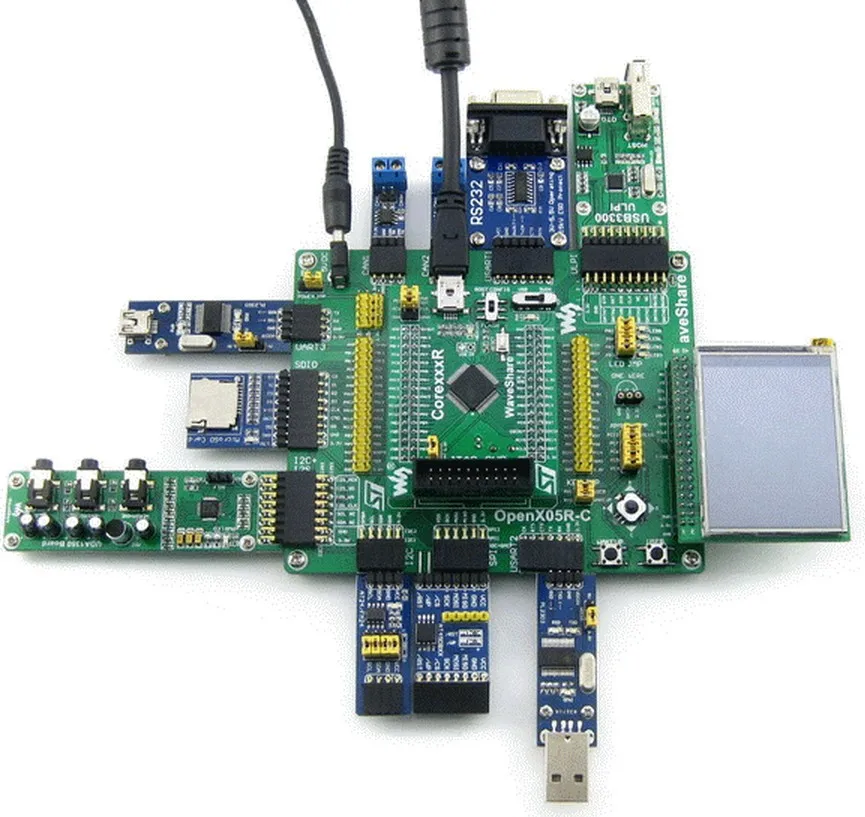

Подключение к различные периферийные устройства

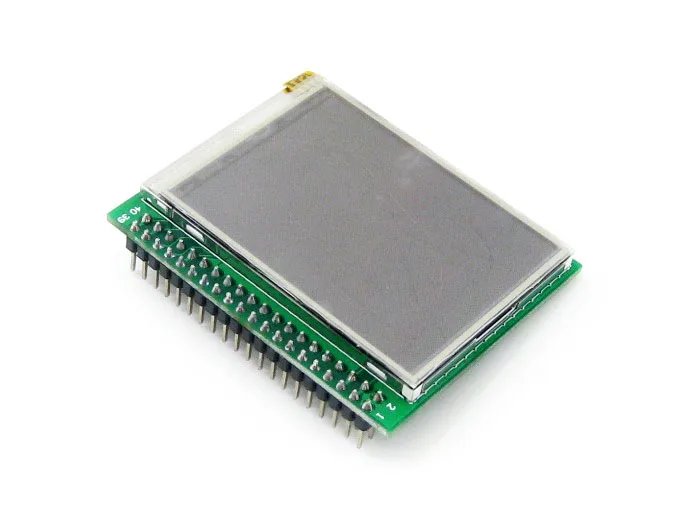

Подключение к ЖК-дисплею с сенсорным экраном
Подключение к usb-устройству через кабель OTG
Подключение к USB3300 USB HS плате

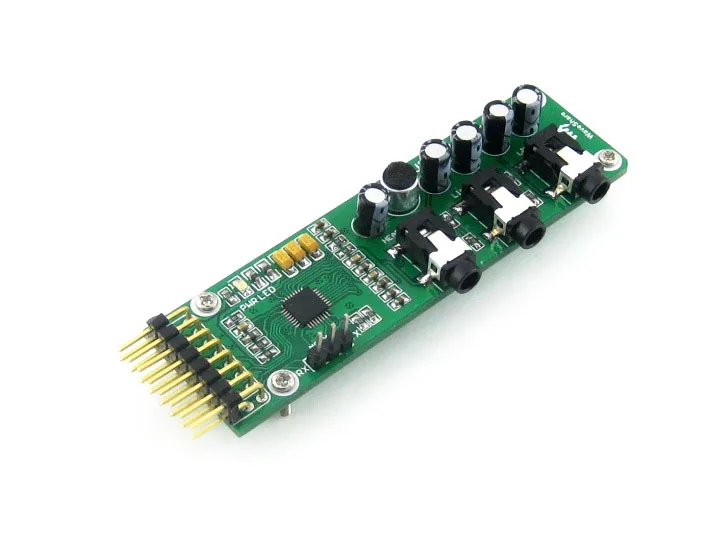

Подключение к UDA1380 доска
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к может доска
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуры
Тестовая плата на AD/DA порт
Подключение к Фрам доска
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к DataFlash доска
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open405R-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.
Open405R-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

---

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылкаOpen405R-C макетная плата x 1PL2303 USB UART Board (mini) x 1Usb-разъем типа A для мини-кабеля типа B x 1Штепсельная Вилка USB типа A для мини-кабеля типа B x 14-контактный 2 в упаковке x 1Кабель питания USB x 1Руководство пользователя CD x 1-1 шт.234567 Аксессуар Панели посылка2,2 дюймов 320x240 сенсорный ЖК-дисплей (A) (SPI сенсорная панель)-1 шт.Аналоговая тестовая плата (для тестирования встроенных AD/DA) x 1USB3300 USB HS плата (ULPI) x 1SN65HVD230 CAN Board (CAN) 2шт x 1FM24CLXX FRAM Board (I2C) x 1Плата для хранения Micro SD (SDIO/SPI) x 1Плата UDA1380 (I2S + I2C) x 1NRF24L01 RF плата (B) (SPI + IOs) 2шт x 1AT45DBXX DataFlash Board (SPI + IOs) x 1Ethernet-кабель-1 шт.-1 шт.2345678910 Из-за особенностей работы
