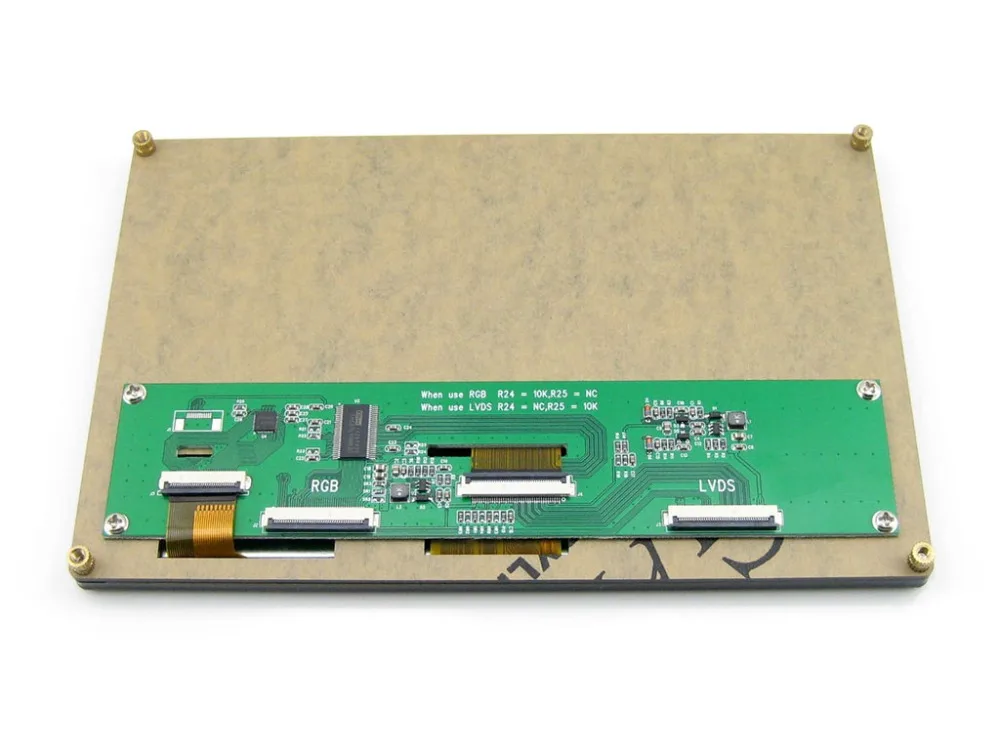

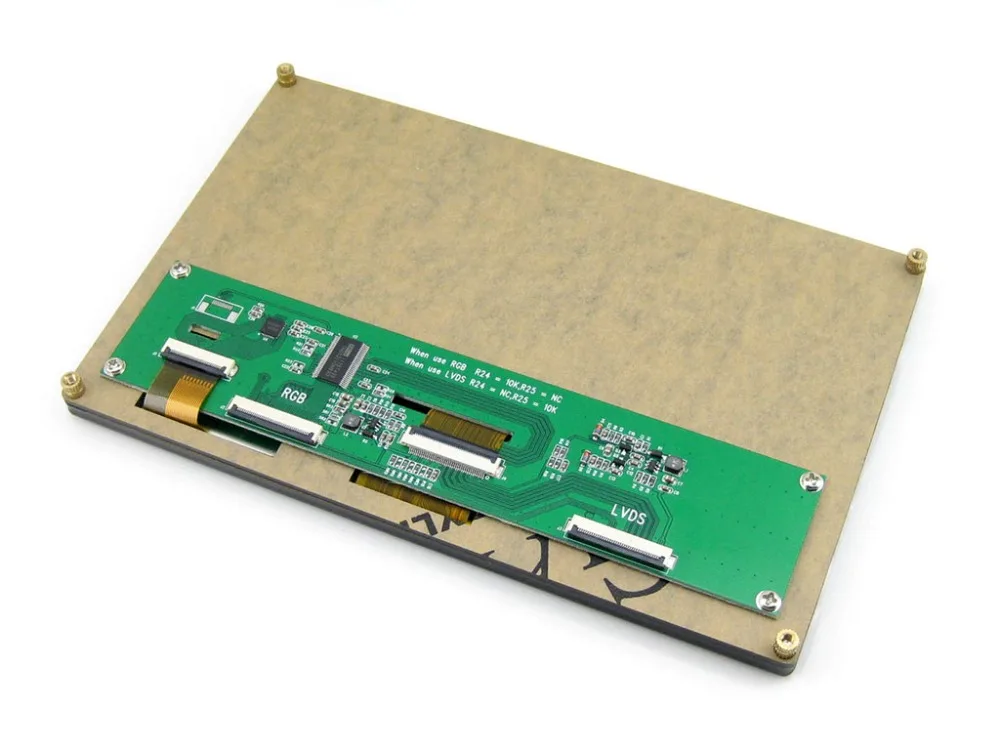

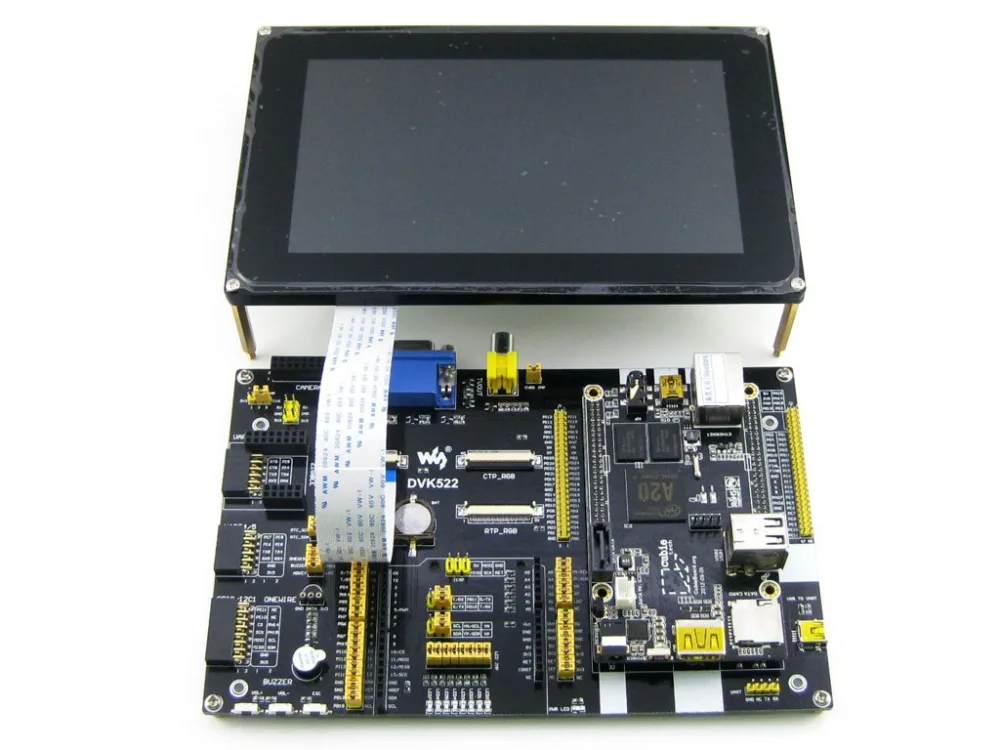

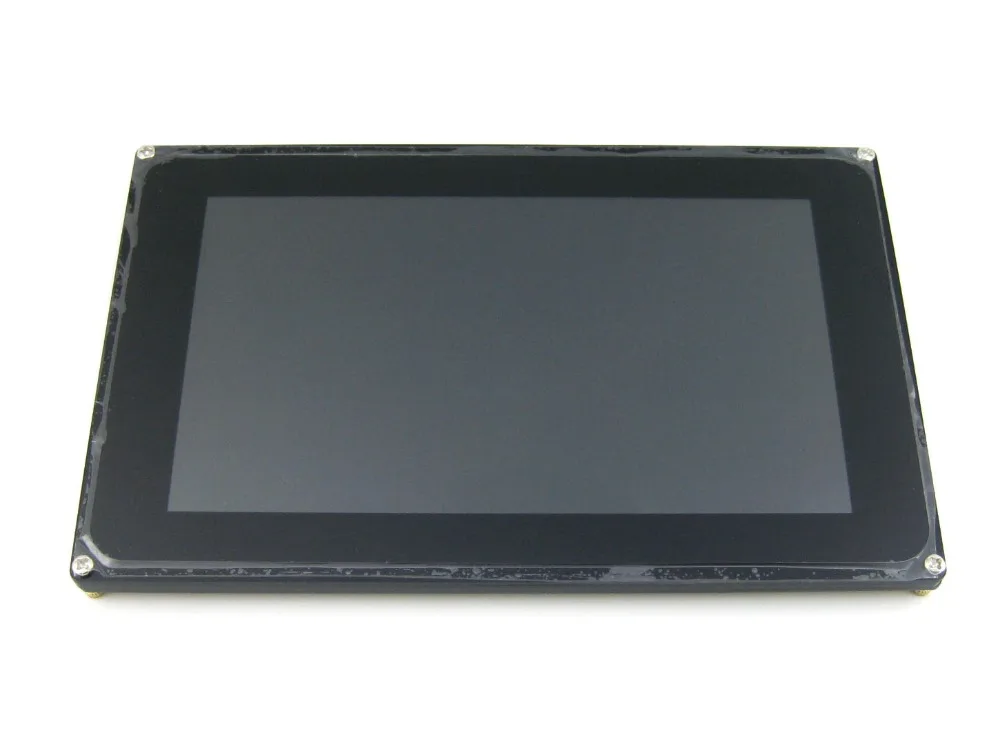

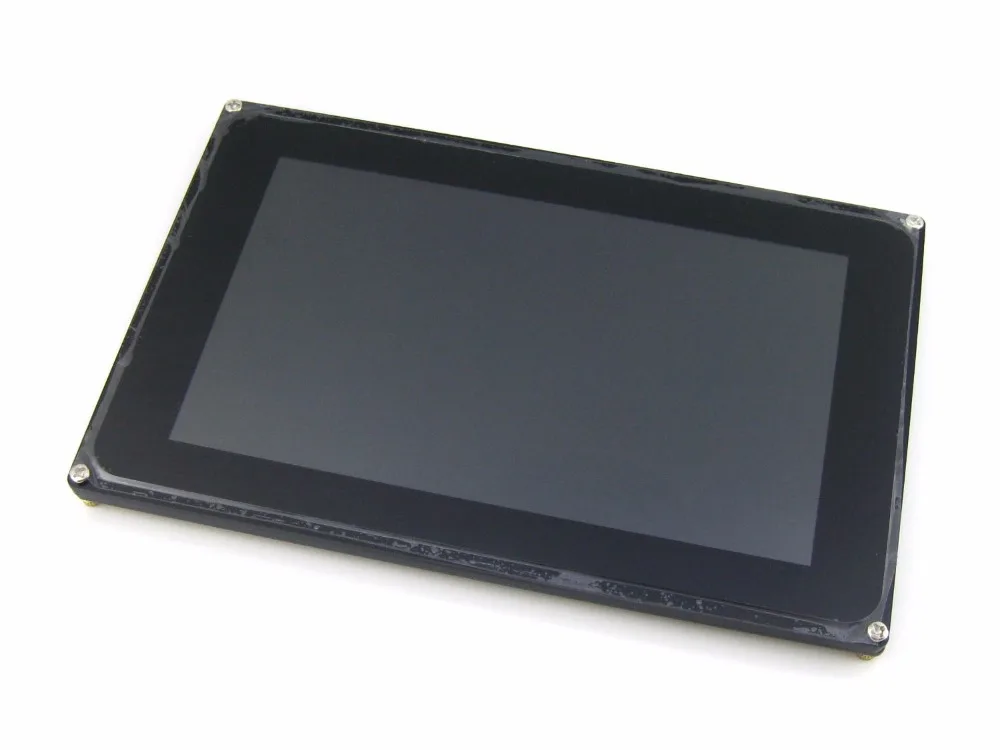

7 дюймов емкостный сенсорный экран ЖК дисплей (D) 5 Multi Touch Дисплей 1024*600

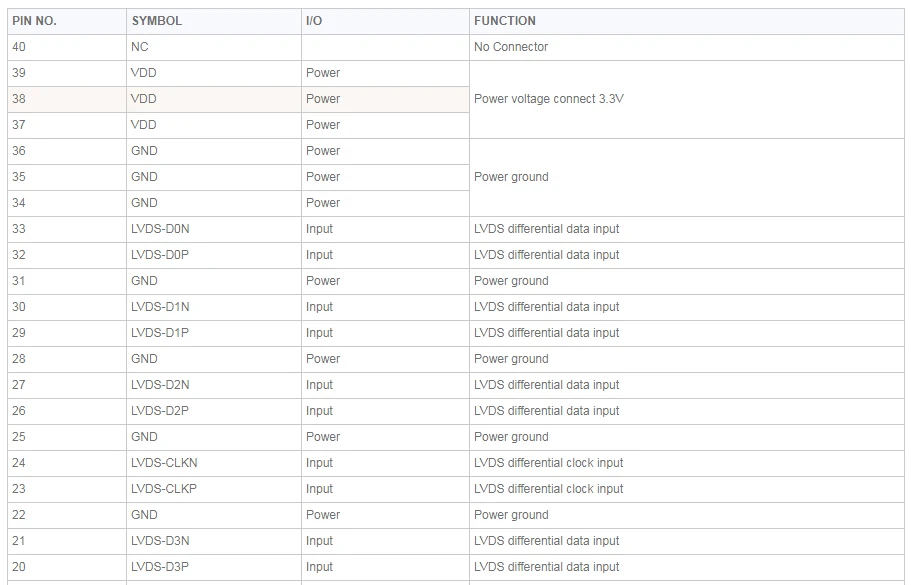

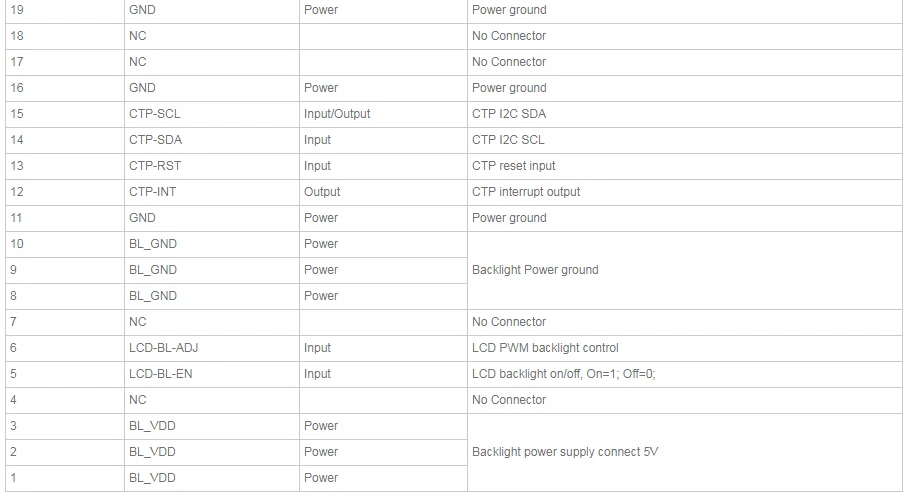

7 дюймов емкостный сенсорный экран ЖК-дисплей (D) 1024x6007 дюймов 1024*600 многоцветный Графический ЖК-дисплей, с емкостным сенсорным экраном и автономным сенсорным контроллеромОсновные параметрыЖК-дисплей ТипНа тонкопленочных транзисторах на тонкоплёночных транзисторахИнтерфейсЦветная (RGB)/Дифференциальная Сигнализация пониженного напряженияСенсорная панель управленияFT5206GE1Сенсорный экран Тип панелиЕмкостный (5 мультитач)ПодсветкаСветодиодныйРазмер дисплея (мм)153,6 (Ш) × 90,0 (в)Шаг точки (мм)0,05 (Ш) × 0,15 (В)Соотношение сторон8: 5Разрешение1024 × 3 (RGB) x 600 (пиксель)Мощность потребленияTBDПодсветка токTBDРабочая температура (°)0 ~ + 70Цветная (RGB) Интерфейс высокой четкостиPIN нет.СимволI/OФункция40BL_VDDМощностьПодсветка питание подключения 5 V39BL_VDDМощностьПодсветка питание подключения 5 V38GNDМощностьМощность заземления37VDDМощностьИсточник питания Напряжение подключения 3,3 В36R0ВходКрасные данные (LSB)35R1ВходКрасный для передачи данных34R2ВходКрасный для передачи данных33R3ВходКрасный для передачи данных32R4ВходКрасный для передачи данных31R5ВходКрасный для передачи данных30R6ВходКрасный для передачи данных29R7ВходКрасные данные (MSB)28G0ВходЗеленые данные (LSB)27G1ВходЗеленый для передачи данных26G2ВходЗеленый для передачи данных25G3ВходЗеленый для передачи данных24G4ВходЗеленый для передачи данных23G5ВходЗеленый для передачи данных22G6ВходЗеленый для передачи данных21G7ВходЗеленые данные (MSB)20B0ВходСиние данные (LSB)19B1ВходСиний данных18B2ВходСиний данных17B3ВходСиний данных16B4ВходСиний данных15B5ВходСиний данных14B6ВходСиний данных13B7ВходСиние данные (MSB)12GNDМощностьМощность заземления11PCLKВходPixel clock10LCD-BL-ENВходВключение/выключение ЖК-подсветки, вкл. = 1; ВЫКЛ. = 0;9HSYNCВходГоризонтальная синхронизация сигнала8VSYNCВходВертикальная синхронизация сигнала7DEВходДанные позволяют6LCD-BL-ADJВходУправление ЖК-подсветкой (PWM управление)5GNDМощностьМощность заземления4CTP-SDAВход/ВыходCTP I2C внесение изменений3CTP-SCLВходCTP I2C SCL2CTP-RSTВходCTP входной сигнал возврата1CTP-INTВыходCTP прерывания ВыходДифференциальная Сигнализация пониженного напряжения Интерфейс высокой четкости



Фото



Развития ресурсы

Вики:Www.waveshare.com/wiki/7inch_Capacitive_Touch_LCD_ (D)

Гид по выборуPartNumberСенсорный экран Тип панелиРазрешениеЖК-дисплей данных ИнтерфейсСенсорная панель управленияДля Применение с7 дюймов резистивный сенсорный экран ЖК-дисплейРезистивный800x48024PIN цветная (RGB)НетMCU с ЖК-контроллером и АЦП7 дюймов резистивный сенсорный экран ЖК-дисплей (C)Резистивный800x48016PINВстроенный RA8875MCU без ЖК-дисплей контроллер7 дюймов емкостный сенсорный экран ЖК-дисплейЕмкостный сенсорный экран800x48024PIN цветная (RGB)FT5206GE1MCU с ЖК-дисплей контроллер7 дюймов емкостный сенсорный экран ЖК-дисплей (C)Емкостный сенсорный экран800x48016PINGT811MCU без ЖК-дисплей контроллер7 дюймов емкостный сенсорный экран ЖК-дисплей (D)Емкостный сенсорный экран1024x60024PIN цветная (RGB)/Дифференциальная Сигнализация пониженного напряженияFT5206GE1MCU с ЖК-дисплей контроллер7 дюймов емкостный сенсорный экран ЖК-дисплей (E)Емкостный сенсорный экран800x48024PIN цветная (RGB)GT811MCU с ЖК-дисплей контроллер7 дюймов емкостный сенсорный экран ЖК-дисплей (F)Емкостный сенсорный экран1024x60024PIN цветная (RGB)GT811MCU с ЖК-дисплей контроллер10,1 дюймовый емкостный сенсорный ЖК-дисплей (D)Емкостный сенсорный экран1024x60024PIN цветная (RGB)/Дифференциальная Сигнализация пониженного напряженияFT5406MCU с ЖК-дисплей контроллер





Посылка содержит 7 дюймов емкостный сенсорный экран ЖК-дисплей (Д) × 1 шт. 40-контактный FFC × 1 шт.
