5 шт./лот материнская плата CoreEP4CE6 ALTERA Core EP4CE6E22C8N EP4CE6 Cyclone IV FPGA основная для

5 шт./лот, CoreEP4CE6 EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD И FPGA, основная плата для разработки с полным IO-расширителем

Материнская плата FPGA, имеет чип ALTERA Cyclone IV EP4CE6E22C8N, встроенный Обзор

CoreEP4CE6-это системная плата FPGA, которая имеет встроенное устройство EP4CE6E22C8N, поддерживает более широкое расширение.

Встроенное устройство последовательной настройки EPCS16SI8N Интегрированная Базовая схема FPGA, например, цепь часов Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты I/O доступны на штырьковые наконечники Встроенный интерфейс для отлаживания/программирования JTAG 2,54 мм header дизайн, пригодные для подключаемые в вашем приложении системы

---

Что на плате EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA, оснащенное: Рабочая частота:50 МГц Операционной Напряжение:1,15 V ~ 3,465 V Посылка:QFP144 I/Os:80 LEs:6K Оперативная память:270kb PLLs: 2 Исправление/программирование:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная память серии FLASH, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс Мощность переключатель Осциллятор с активным кристаллом, 50 м Разъем постоянного тока 5 В JTAG интерфейс:Для гайки/программирования Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения Светодиодный джемперы

---

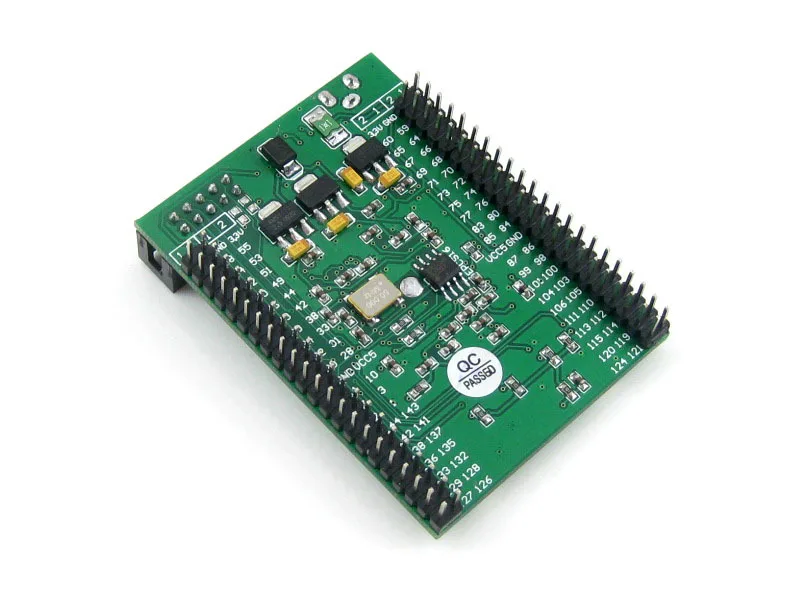

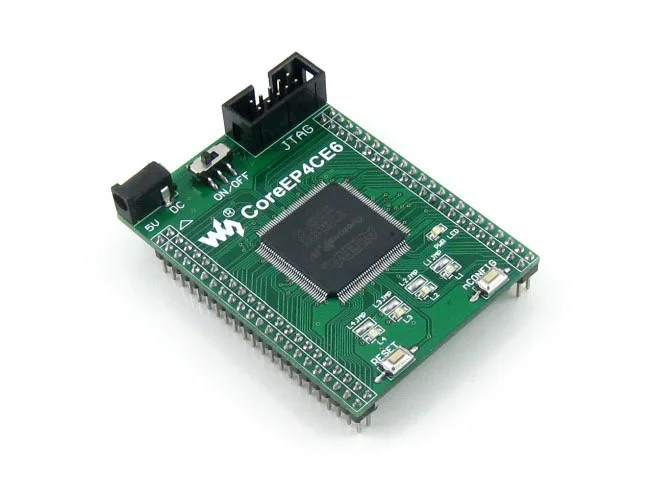

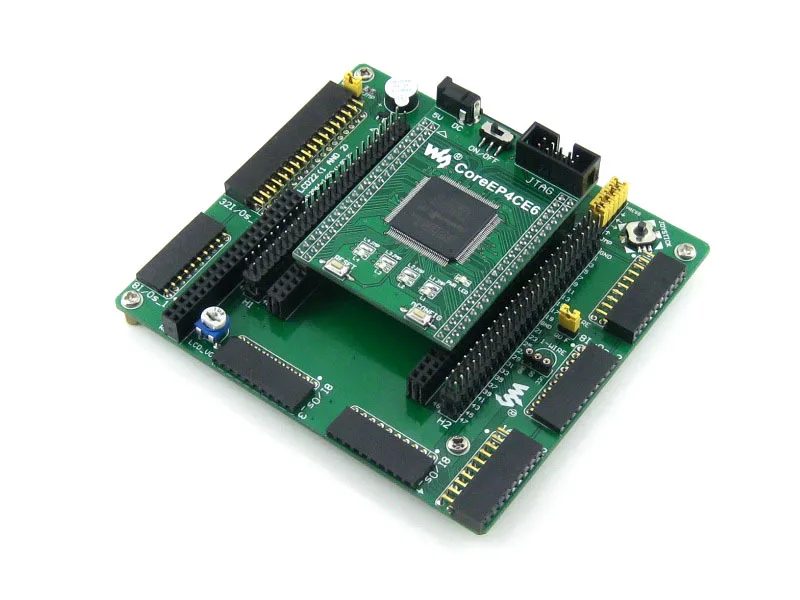

Фото

Примечание:
CoreEP4CE6 обеспечивает интерфейс для отлаживания JTAG, но не интегрирует какую-либо функцию отлаживания, требуется декодер.
Материнская плата и программатор/дебютор на фотографиях не включены в цену.

---

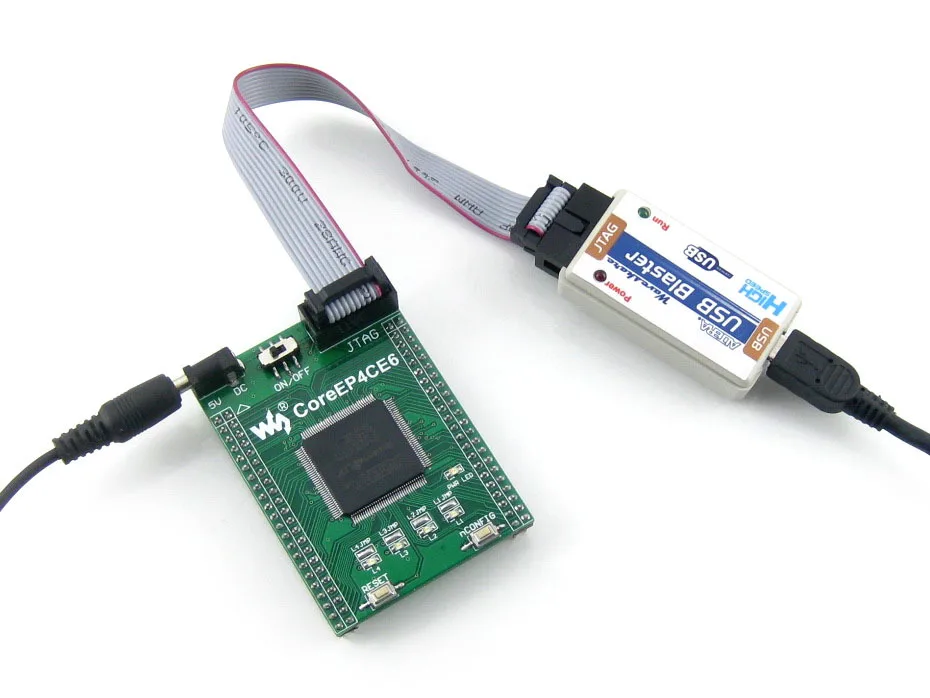

Джтаг Интерфейс

На приведенной ниже рис. Изображена надпись JTAG

Рисунок 1).Джтаг заголовок















---

Развития ресурсы

CoreEP4CE6 FPGA core board поставляется с руководством пользователя CD, включая средства разработки, указанные ниже:

Соответствующее программное обеспечение (Quaters II, NIOS II и т. д.) Демонстрационный код (Verilog, VHDL, NIOS II C) Схема (PDF) FPGA документация развития

Вики:Www.wav eshare.com/wiki/CoreEP4CE6

---

Посылка содержит CoreEP4CE6 core board x 1 Кабель питания USB x 1 -1 шт. 2









---
