ПЛАТА STM32 CORE407Z ARM CORTEX-M4 С ПОЛНЫМИ ВЫВОДАМИ GPIO, НАБОР ИЗ 5 ШТ.

Brand NameWaveshareModel NumberCore407ZDemo Board TypeДругойMeasurement unit100000015Each pack5CategorySTM32 MCU core boardFor use withSTM32F407ZG Development & PrototypingOnboard MCUSTM32F407ZxT6 (STM32, LQFP144)Featuresclock circuit, USB power management, boot mode selectionDebugging interface1 x USBPlace of OriginGuangdong, China (Mainland)

Unavailable in

Description



5 шт./лот STM32 плата Core407Z STM32F407ZxT6 STM32F407 STM32 ARM Cortex-M4 Оценка развития основная плата с полной IOs



STM32 маленькая плата с MCU STM32F407ZxT6, полный IO расширитель, JTAG/SWD интерфейс отладки Обзор

Core407Z-это небольшая плата разработки STM32, которая имеетSTM32F407ZxT6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core407Z интегрирует интерфейс связи USB, JTAG/SWD Программирование/отладка интерфейс, часы цепи, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штырьковые заголовки на задней стороне позволяют Core407Z быть подключены к вашей плате приложений и действовать в качестве основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,00 мм.

---

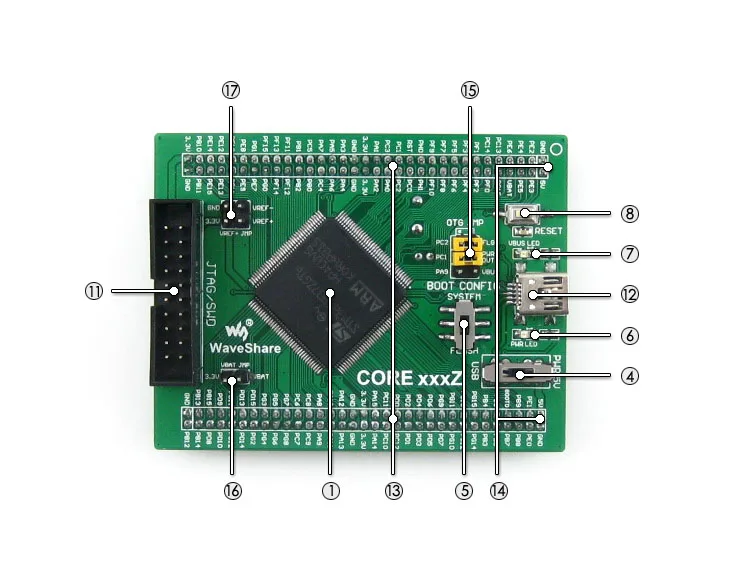

What's On Board STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор инструкций по одноциклу DSP Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP144 Память:512кб/1024кб вспышка, 192 + 4кб SRAM MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY 1x10/100 Ethernet MAC 1x8 до 14 бит параллельный интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием Мощность переключения питания,Питание от 5Vin или USB подключения Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м кристаллический осциллятор (на нижней стороне) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования USB интерфейс В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32 Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG Usb-хост/OTG джемпер Короткий Джемпер при использовании usb-хоста/OTG Откройте перемычку для отключения от порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

---

Фото

Примечание:
Core407Z предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

---

JTAG

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы

Core407Z STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документов

---

Размеры

---

Посылка содержит Core407Z макетная плата x 1 Кабель USB типа A-Mini-B x 1 Руководство пользователя CD x 1 -1 шт. 2 3 Из-за особенностей работы

Для большого количества, пожалуйста, свяжитесь с нами для получения предложения!

---
