Регулируемая понижающая зарядная плата CC/CV макс. 5 А XL4015 модуль преобразователя

Регулируемая понижающая зарядная плата CC/CV макс. 5 А XL4015 модуль преобразователя

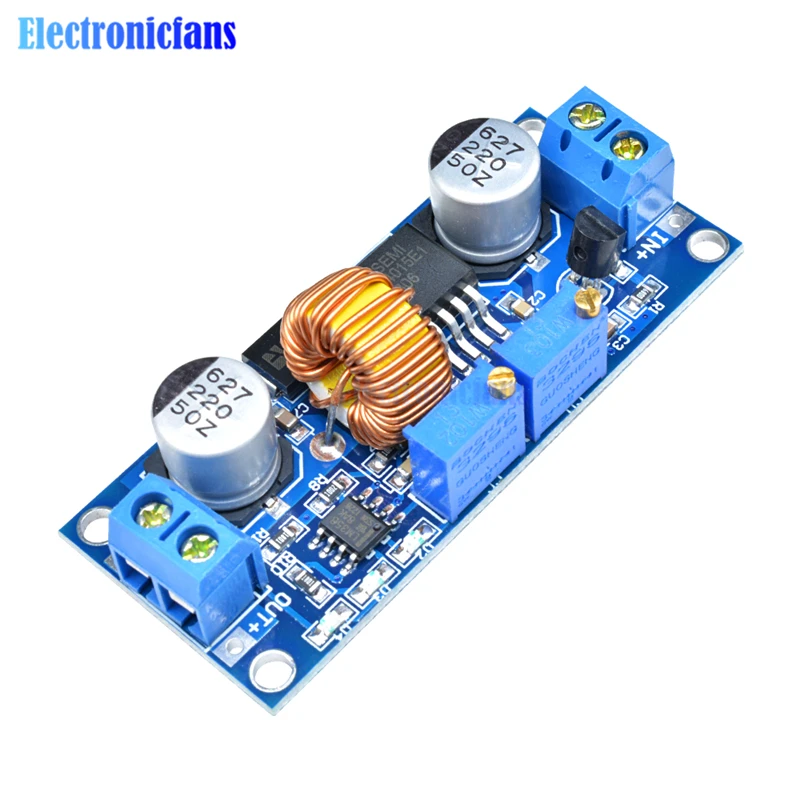

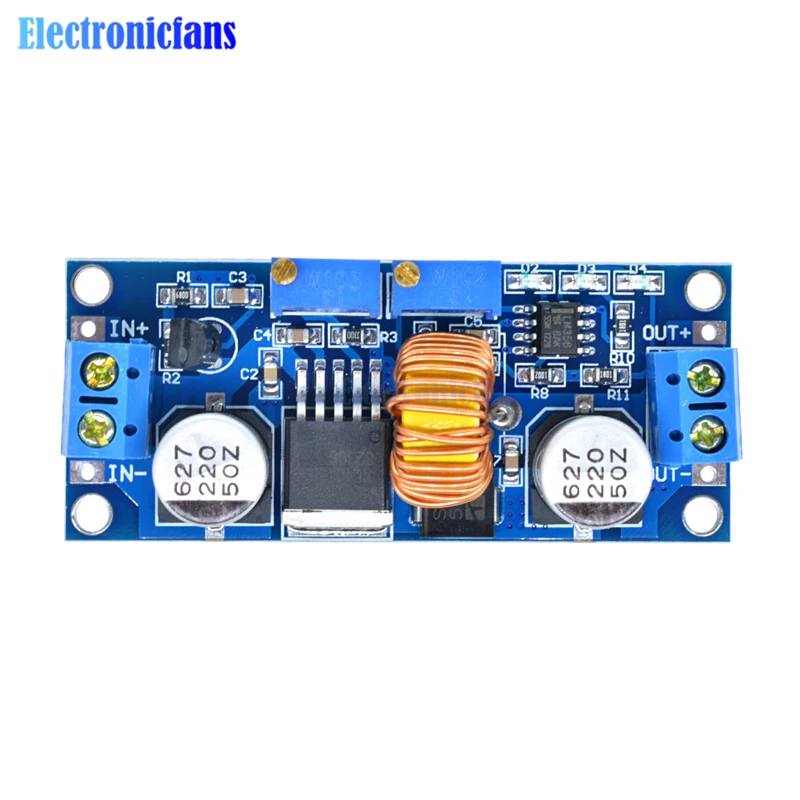

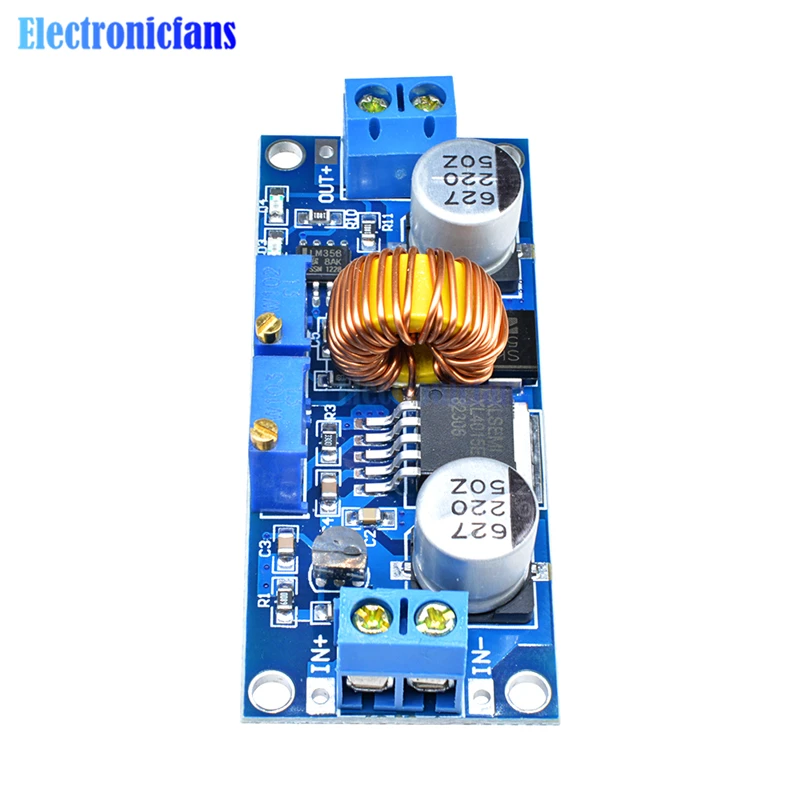

XL4015 красный

Этот Линейный модуль имеет постоянное напряжение и функцию постоянного тока (CC CV). И он имеет хорошую производительность.

Когда вы используете его в качестве зарядного устройства. Этот модуль использует хороший чип в качестве ядра, и он стабильный. Также его пульсация низкая до 50 мВ.

Размер: 51*26,3*14 (Д * Ш * В) (мм)
Рабочая температура: от-40 до + 85 °
Регулирование напряжения: ± 2.5%
Регулирование нагрузки: ± 0.5%
Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
Частота переключения: 300 кГц
Эффективность преобразования: 95% (самый высокий)
Выходной ток: регулируемый максимальный 5A
Выход напряжение: 0,8 V-30V
Входное напряжение: 5 В-32 в
Выпрямление: несинхронное выпрямление
Свойства модуля: неизолированный модуль постоянного тока и напряжения.

Преимущество:

CC CV
Низкая пульсация
Когда модуль заряжает аккумулятор, он сначала использует постоянный ток для защиты аккумулятора. Проверьте заклятие выше.

1 шт. * 5A литиевое зарядное устройство понижающее

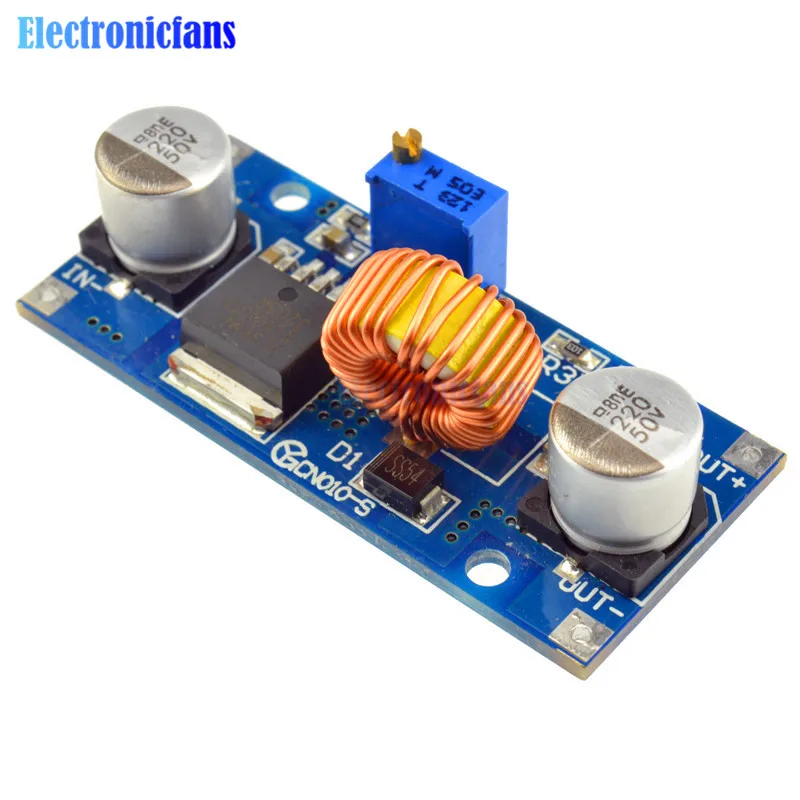

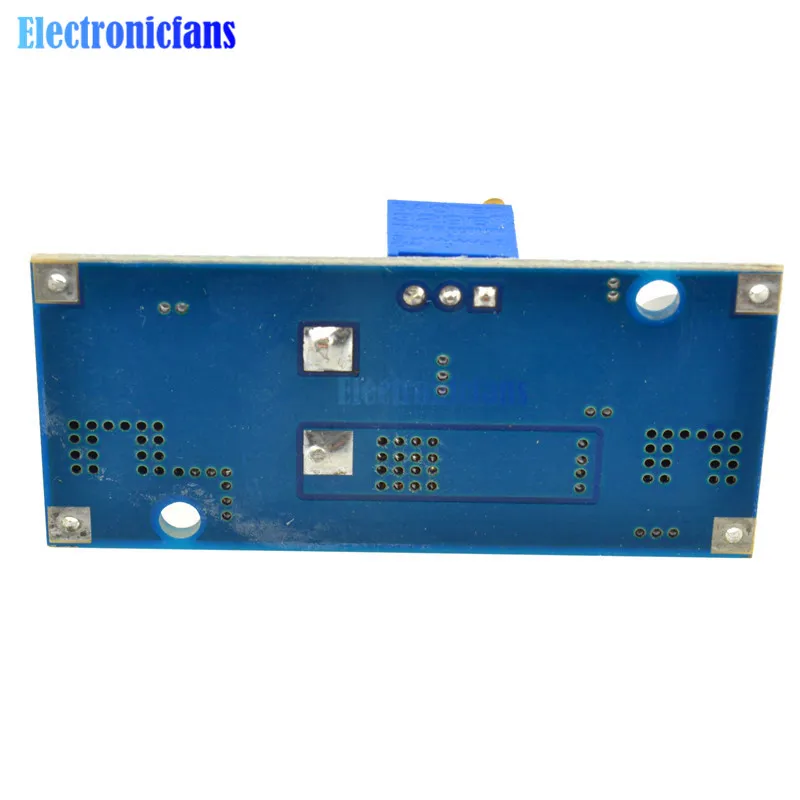

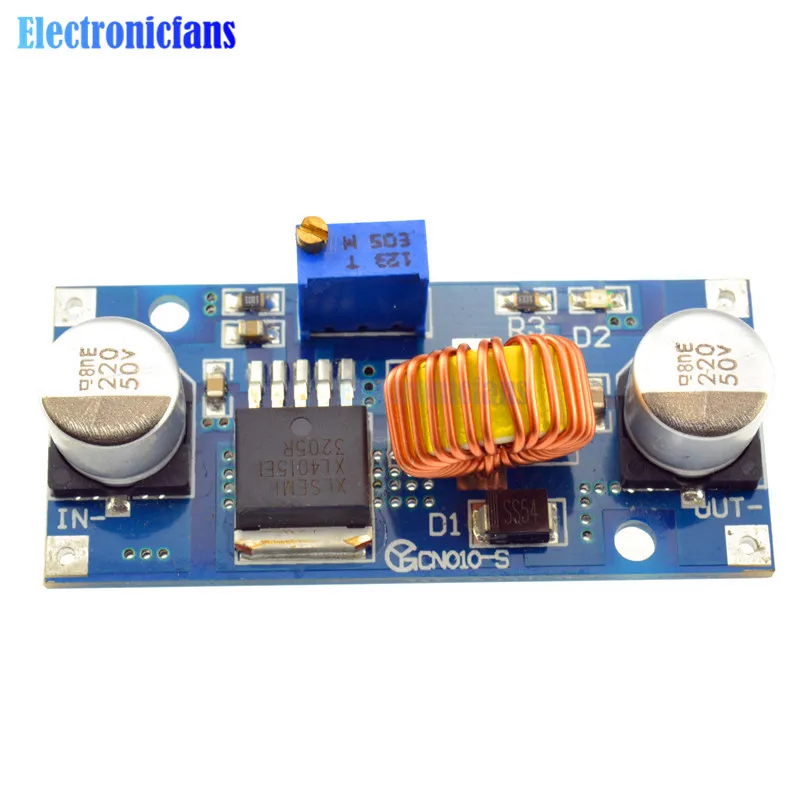

XL4015 синий

Когда вы используете продукт, входы и выходы модуля будут изолированы от земли
Технические характеристики
1. Вход Диапазон напряжения: 638VDC (Примечание: Вход напряжение не превышает 38V)
2. Диапазон выходного напряжения: 1,25-36VDC регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения тока
8. Встроенная функция защиты от короткого замыкания
9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

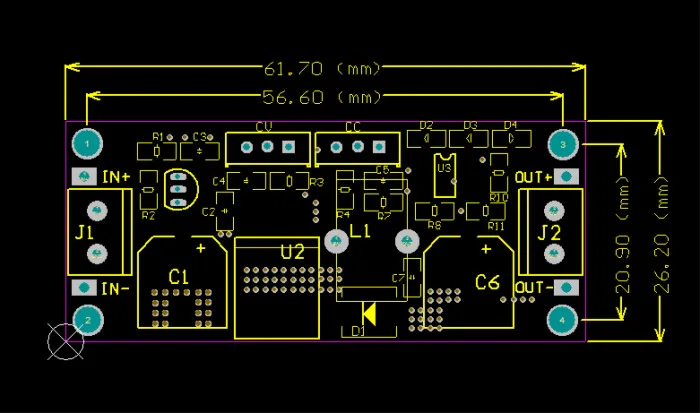

10. Д x Ш x В = 61,7*26,2*15 мм
11. Вес: 20 г

Применение
1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по току
Использование:
(1) Отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.
(2) Используйте мультиметр для измерения выходного тока короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)
(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства
Использование:
(1). Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл-; (в том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, ie 2200mA)
(2). Под на холостом ходу, оборот в минуту (условия, регулировка "Напряжение потенциометр", с тем чтобы выход Напряжение достигает поплавок Напряжение; (в том случае, если до 3,7 V перезаряжаемая литиевая батарея, выход Напряжение может быть отрегулировано до 4,2 V)
(3). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг заданного значения тока зарядки.

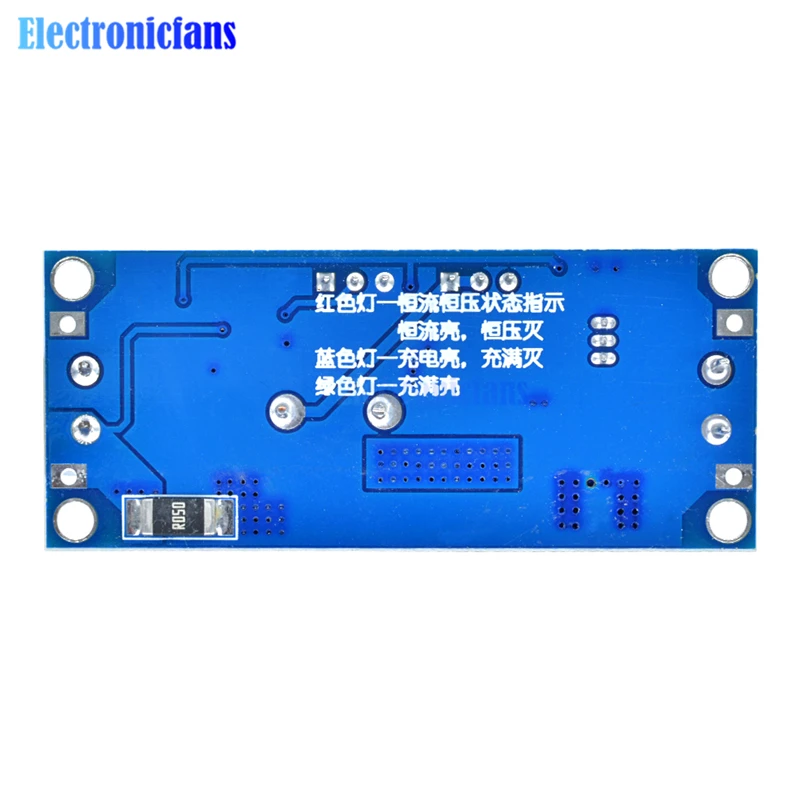

(4). Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, если ток заряда установка 1A, тогда, когда ток заряда менее 0.1A, синий светильник s выключен, зеленый светильник включен, что означает, что аккумулятор полностью заряжен)
(5). Подключен к зарядке аккумулятора.
(1,2,3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используется как светодиодный модуль драйвера постоянного тока
Использование:
(1). Отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.
(2). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного светодиодный рабочий ток.
(3). Подключите светодиодный, рабочий.
(1,2 шага как: выход выгружен, не подключается светодиодный)

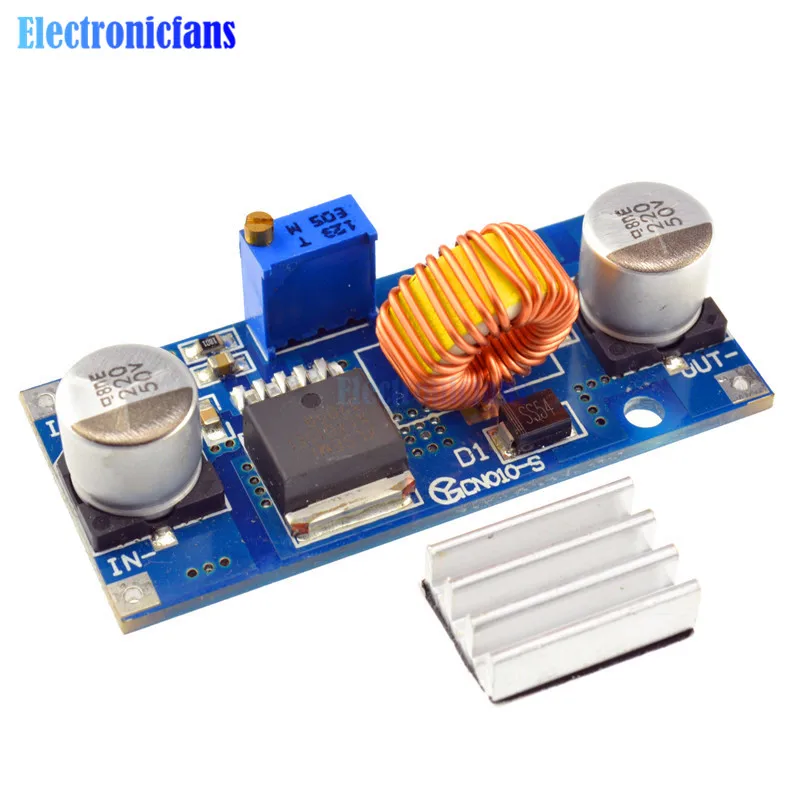

XL4015 с радиатором
