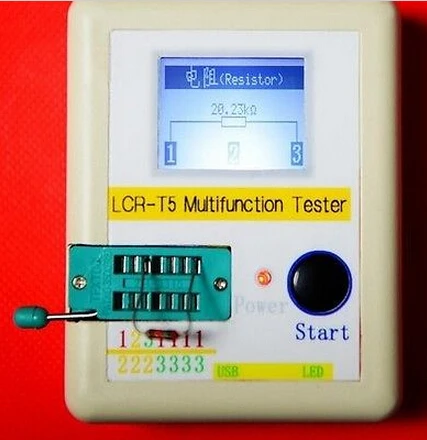

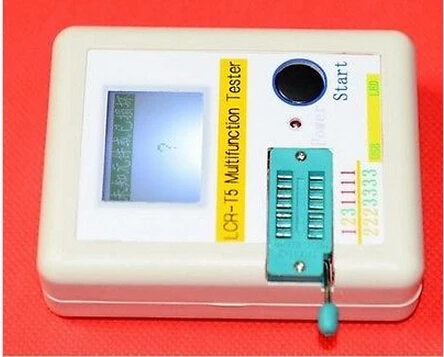

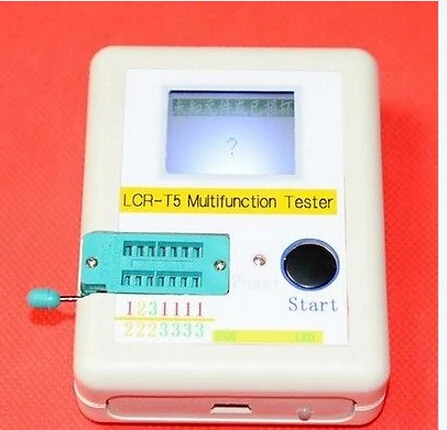

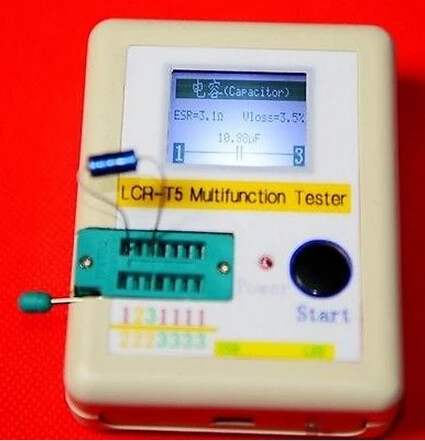

LCR-T5 емкость диодный Транзистор тестер сопротивление + индуктивность + ESR + MOS

Добавить функцию обнаружения напряжения загрузки

* Автоматическое обнаружение NPN и PNP транзисторов, N-channel и P-channel MOSFET, диодов (включая двойной диод), тиристоров, транзисторов, резисторов и конденсаторов и других компонентов,

* Автоматическое тестирование контактного элемента и отображение на ЖК-дисплее

* Может быть обнаружен, чтобы определить излучатель прямого смещения напряжения транзистора, защитный диод MOSFET и коэффициент усиления основания

* Измерьте пороговое напряжение затвора и емкость затвора MOSFET

ЖК-мониторы используют 12864 * (128*64 символов)

* Высокая скорость тестирования, допустимое испытание компонентов: 2 секунды (за исключением большего конденсатора измерения большой емкости также занимает длительное время, измеренное время одной минуты является нормальным)

* Управление одной кнопкой, проверка мощности, получение ключа.

* Режим отключения энергопотребления: менее 20 на

* Функция автоматического отключения питания, чтобы избежать ненужных отходов, экономии заряда батареи, улучшения срока службы батареи.

1. Микроконтроллер ATmega328.

2,1284 результаты ЖК-дисплея.

3. Одна кнопка работы, автоматическое выключение.

4. Ток выключения составляет всего 20 на, поддерживает работу аккумулятора.

5. ATmega328 в спящем режиме, когда нет измерения, чтобы уменьшить потребление энергии.

6. Автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канал MOSFET, JFET, диоды, двойной диод, тиристорный SCR.

7. Автоматическое обнаружение контактов.

8. Измерение коэффициента усиления тока биполярного транзистора и порогового напряжения эмиттера.

9. Транзистор Дарлингтона может определяться коэффициентом усиления высокого порогового напряжения и высокого тока.

10. Для биполярного транзистора, защита MOSFET диодное тестирование.

11. Измерение порогового напряжения MOSFET и емкости ворот.

12. Поддерживает два измерения сопротивления и символы показывают самые высокие четыре числа и единицы измерения. На обоих концах символа резистора показан подключенный к тестеру номер зонда (1-3). Таким образом, потенциал также может быть измерен. Если потенциометр отрегулирован до конца, тестер не может отличить два конца штифта и середину.

13. Измерение сопротивления Разрешение 0,1 Ом, что является самым высоким показателем измеренное значение 50 м Ом.

14. Может быть обнаружен и измерен с помощью конденсатора. Максимум четыре цифры и единицы измерения. Значение может составлять от 25 пФ (8 МГц, 50 пФ @ 1 МГц) до 100 Мф. Разрешение до 1 pF (@ 8 МГц).

15. Для вышеуказанных значений может 2 мкФ конденсатор эквивалентной серии сопротивления (ESR) измерения значения конденсатора. Разрешение 0,01 Ом и двузначное цифровой дисплей.

16. Два диода могут отображать символы в правильном направлении. Кроме того, на дисплее понижается напряжение вперед.

17. Светодиодный Диод для обнаружения перенапряжения намного выше, чем обычно. Двойной светодиодный индикатор обнаружен как двойные диоды.

18. Зенеровский диод может быть обнаружена в том случае, если обратное напряжение пробоя составляет менее 4,5 V. Это отображается как два диода, может определяться только напряжением. Символ диода одна и та же вокруг зонда в этот чехол можно 700mV измерять пороговое напряжение близкого к реальному идентификации диодный анод!

19 Если обнаружено более трех частей диодного типа, не удалось установить количество диодов другого сообщения. Это произойдет только в том случае, если диод подключен ко всем трем зондам и, по крайней мере, к одному диоду. В этом чехол следует подключить только два измерительного зонда и начать снова, один за другим.

20. Измерение значения однодиодной обратной ёмкости. Биполярные транзисторы также могут измерять, если вы подключите основание и коллектор или излучатель.

Twenty one Pilots». Только одно измерение, чтобы найти соединение с полным мостом.

Twenty two. Значения менее 25pf конденсатора обычно не обнаруживаются, но диод параллельно с 25pf конденсатором или по крайней мере параллельно. В этот чехол, вы должны вычесть часть параллельно постоянной ёмкости, универсальный конденсатор значения.

Двадцать три. Менее 2100 Ом резистор будет измерять индуктивность, если у вас есть по крайней мере 16K ATMEGA flash. Диапазон от 0:01 mH, чем 20H, но точность не является хорошей. Результаты измерений показывают только подключение одного компонента.

Двадцати четырех. Время тестирования составляет около двух секунд, только измерение емкости и индуктивности займет долгое время.

25 лет. Программное обеспечение может установить количество измерений до автоматического отключения питания.

26. Встроенная функция самостоятельного тестирования с возможностью выбора частоты часов сигнала 50 Гц для проверки точности и ожидания вызова (ATmega168 и ATmega328).

27. Дополнительное внутреннее сопротивление и нулевая офсетная калибровка измерительного оборудования, возможность самостоятельного тестирования выходного порта (ATmega168 и ATmega328). Нужен конденсатор 100nF до 20 мкФ, подключенный к компенсации между аналоговыми контактами компаратора 1 и 3 смещенного напряжения. Это может уменьшить погрешность измерения, чем 40 мкФ конденсатор с алюминиевой крышкой. С таким же внутренним калибровочным конденсатором обнаружено внутреннее эталонное напряжение для регулировки эталонного измерения коэффициента усиления ADC.

Если тестовый ток превышает ток удержания, SCR и triac могут быть обнаружены. Но некоторый ток выше, чем полупроводниковый SCR и ТРИАК тестер может обеспечить пусковой ток. Доступный тестовый ток составляет всего около 6 мА!
