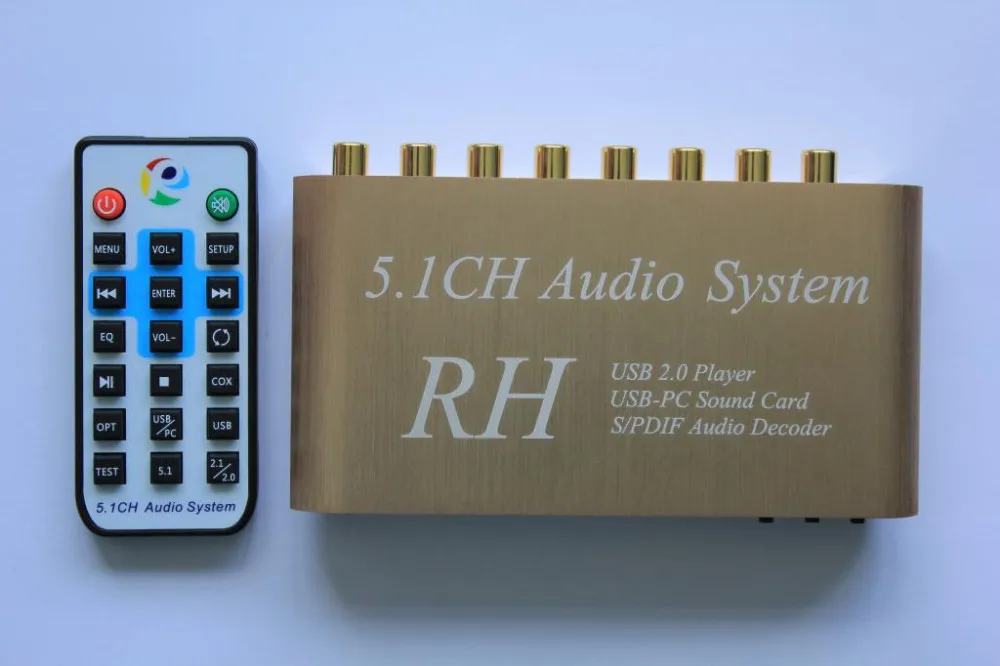

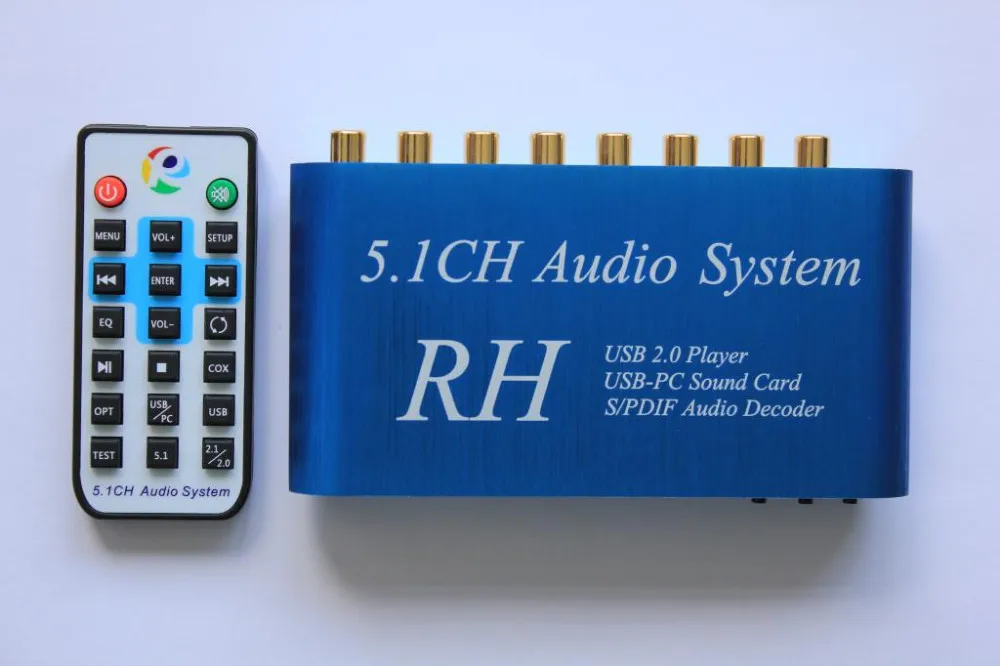

5.1 канала ACS/DTS цифровой аудио конвертер Волокно коаксиальный декодер USB 2.0 Digital Sound

5.1 канала ACS/DTS цифровой аудио конвертер Волокно коаксиальный декодер USB 2.0 Digital Sound

Особенности:

1: два порта SPDIF (1 x Оптический и 1 x коаксиальный) цифровой аудио вход, один usb-pc компьютер звуковая карта вход, один USB2.0 интерфейс. Вы можете свободно переключаться между различными источниками сигнала.

2: Поддержка 6 каналов аналоговый аудио выход RCA и 1 AV видео выход, может быть непосредственно с усилителем мощности, активной звуковой коробкой или телевизором

3: с 24 бит/96 кГц аудио DSP, 4 поколения 24bit/192 кГц ЦАП аудио конверсионный чип, с питанием на resetfunction

4: поддержка стерео Семь режимов эквалайзера выход выбор может играть режим

5: Поддержка Dolby Digital AC3, DTS, LPCM, hdcd, PCM, Dolby Digital, dolby prologic II и другие цифровые аудио-форматы декодирования

6: Поддержка U дисковый мультимедийный плеер, может играть 5.1 каналов музыки, видео, фотографий, документ TXT и другое мультимедийное содержание

7: USB-порт может обеспечить зарядное устройство мобильного устройства USB-порта

8: Автоматическая идентификация цифрового формата сигнала, 5.1 канала шумоподавителя

9: DTS/ac3 декодирование и воспроизведение в поддержку 2 и 5.1 канала два режима вывода, стерео декодирование воспроизведения поддержки 2 и 2.1 выходных вариантов, согласно количеству гибкой конфигурации звуковой коробки

10: высокое качество звука, низкий уровень шума, функция отключения компьютера и сброса, лучше после защиты уровня и оборудования

11: ключ для переключения источника ввода, удобной работы, простой операции поддержки панели

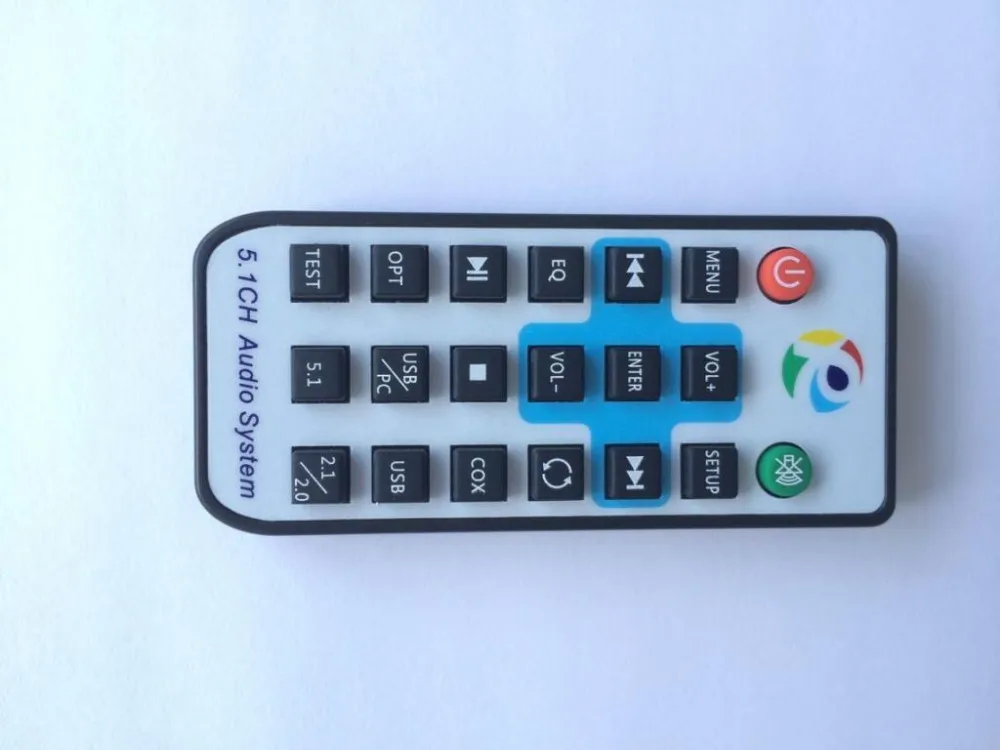

12: Поддержка инфракрасного пульта дистанционного управления и длительное 3.5 мм дистанционного управления, пульт дистанционного управления может быть длительным, визуальным настройками меню

13: функция отключения питания, после перезагрузки автоматически переключается на последний используемый канал сигнала, USB broadcastmemory перед блоком питания

14: Использование DC 12 В/1A внешний адаптер питания, широкое напряжение может использовать DC (7-20 В) источник питания

Особенности интерфейса:

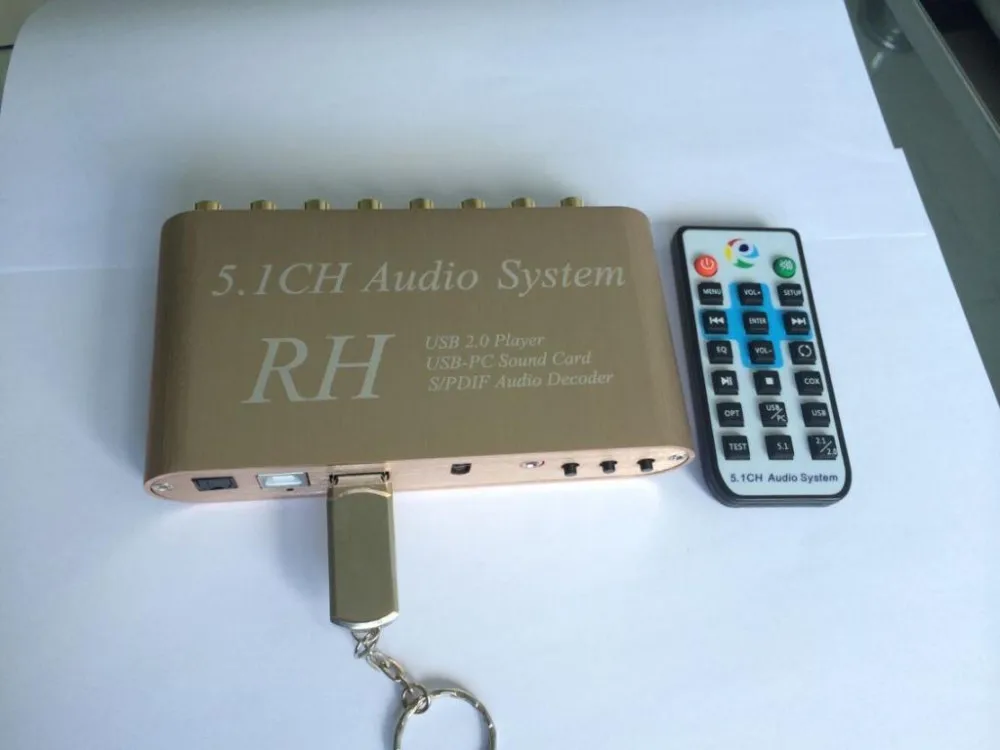

FIG.1.0 передней панели просмотра

Опт: оптический оптоволоконный цифровой аудио вход

Usb-pc: компьютер USB вход

USB 2.0: usb2.0 интерфейс/usb зарядный порт

ИК: инфракрасный пульт дистанционного управления получающий порт и светодиодный индикатор

Ir: инфракрасный пульт дистанционного управления 3.5 мм Расширенный конец

VOL-: вниз и долгая нажмите кнопку уменьшения громкости

Вход: Переключение входного режима и долгое нажатие кнопки включения питания

VOL +: вверх и долгая нажмите кнопку увеличения громкости

Fig.1.1 сзади Панель вид

DC/12 В: внешний адаптер питания Вход sw: бас аналоговый выход

CE: Средний канал аналоговый выход SR/SL: вокруг левого, правого канала аналоговый выход

FR/FL: передняя левая, правый канал аналоговый выход AV: видео сигнал выходной

Cox: коаксиальный цифровой аудио вход

Operationg и подключение:

1. Подключение одного оптического волокна/коаксиального кабеля от источника цифрового аудиосигнала в порт ввода декодера.

2. Подключите шесть AV-кабелей от ТВ/аналогового усилителя мощности в аналоговые порты аудио-выхода

Декодер, канал должен соответствовать.

3. Подключите один av-кабель от телевизора в порт вывода видео.

4. Подключите 12 В питания к декодера и вставляйте в гнездо питания.

5. U диск в USB порт, источник сигнала переключения в USB состоянии, система мультимедийных файлов в USB будет играть автоматически, через входной переключатель ключ декодер или пульт дистанционного управления для выбора cox/opt/usb-pc/USB inputsignal источника.

6. Используйте пульт дистанционного управления для управления USB и детальными настройками меню системы.

Комплектация:

1, 5.1ch аудио система 2, инфракрасный пульт дистанционного управления

3, DC12V/1A адаптер питания 4, USB компьютер Соединительный Линейный

5: цифровое Оптическое волокно Line 6, руководство пользователя

Примечания:

Пожалуйста, используйте машину в качестве инструкции, содержащейся в списке, чтобы сохранить длительный срок использования машины.

Примечание:

1. вы можете использовать ключ меню для выбора типов файлов воспроизведения, например, музыки, видео, фото, текст.

2. В настройках системы вы можете установить экранный язык, стерео/5.1ch выходной режим, дисплей телевизора

Тип, резюме питания, режим слайд и время и т. д.

3. ключ настройки параметров системы может быть только в остановленном состоянии с помощью USB;

4. режим эквалайзера включает в себя стандартный, классический, джаз, рок, СОЗ, баллада, танец.

5. Повторный режим включает в себя одну, папку, диск, четыре типа.

6. usb-pc, подключенный к компьютеру, Подключите компьютер для установки декодера CM108 и драйверов звукового чипа, настройки звука SPDIF, соответствующая звуковая карта драйвер перейти на официальный сайт компании для загрузки или прямого поиска сайта CM108 драйвер загрузки и установки.

Советы:

Ключевых операционных функций:

Вход: Нажмите для переключения функции входного канала, нажмите функцию коммутатора

VOL-: короткий пресс на плеере, долго нажимает громкость вниз функцией

VOL +: короткий пресс-плеер, долгая пресса, объем увеличения громкости

Шум Тесты функции:

При воспроизведении USB нажмите кнопку стоп, затем нажмите тестовый ключ, чтобы ввести функцию проверки шума, заказ: спереди слева, по центру, спереди справа, объемное правое, объемное левое и сабвуферное.

Светодиодный индикатор:

Светодиодный красный свет, когда коаксиальный канал сигнал вход; цифровой коаксиальный канал вход светодиодные вспышки красный

Когда зеленый свет LED, волоконный канал сигнала; цифровой fibre канал вход светодиодные вспышки зеленый

При входе USB-ПК; Светодиодный голубой свет, usb-pc сигнал входного канала; LED Blue огни

Когда USB-разъем U-дисковый плеер; светодиодный красный, зеленый, синий рециркуляция мигающих остановок; не горит

Часто задаваемые вопросы:

Перед включением питания, пожалуйста, проверьте линию подключения внимательно. И удостоверьтесь, что все интерфейсы обычно связаны. Общие проблемы, связанные с стрельбой, показывают ниже:

Нет.

Описание проблемы

Решения

1

Non-power-связной

1. Проверьте, действительно ли головка адаптера питания действительно и правильно вставляется розетка питания.

2. Проверьте коммутатор, если он находится в состоянии ожидания питания.

2

Нет звука

1. Проверьте, находится ли источник сигнала и хорошо подключен.

2. Проверьте выбор канала источника сигнала.

3. Подтвердите формат ввода звука поддерживается форматы.

4. пожалуйста, чтобы убедиться, что телевизор/усилитель на и был связан с машиной.

5. Подтвердите декодер/усилитель мощности/телевизор набора громкости и отключения звука.

6, источник сигнала источника сигнала установлен в соответствующий выходной сигнал

3

Шум/странный звук

1. подтвердить формат ввода аудио поддерживается форматы.

2. Проверьте выход декодера, и выход усилителя подключен правильно.

3. Подтвердите провода целыми и надежными соединениями.

4

Без 5.1 Surround эффект

1, проверьте, имеет ли воспроизведение звук 5.1 формат или DTS/ac3 формат аудио

2, проверьте звуковое устройство настройки воспроизведения источника или raw внешнего декодирования

3, если использование компьютера для воспроизведения 5.1 источника звука, звуковая карта, не открывающая SPDIF, также необходимо установить программное обеспечение вывода звука для соответствующего вывод звука

5

Не в состоянии работать

1, ключи не могут быть возобновлены, пожалуйста, попробуйте снова

2, пульт управления не может работать, пожалуйста, никаких препятствий в пределах 10 м операции, проверьте, что изолирующая пластина аккумуляторной батареи удалена, батарея аккумулятора потребляется (пожалуйста, замените аккумулятор)
