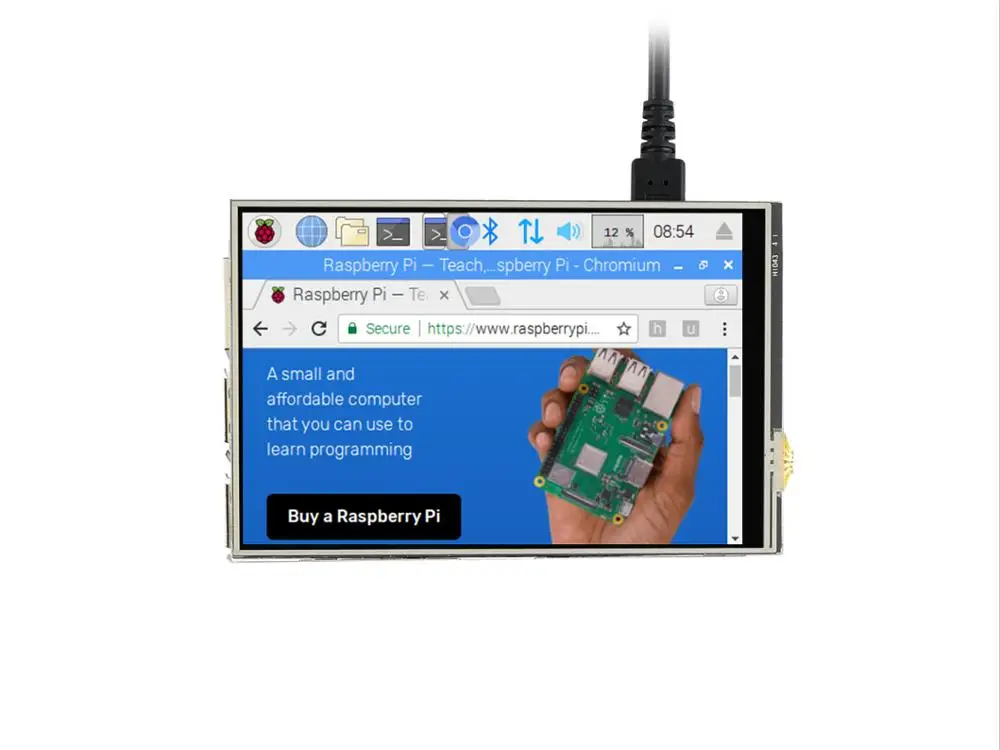

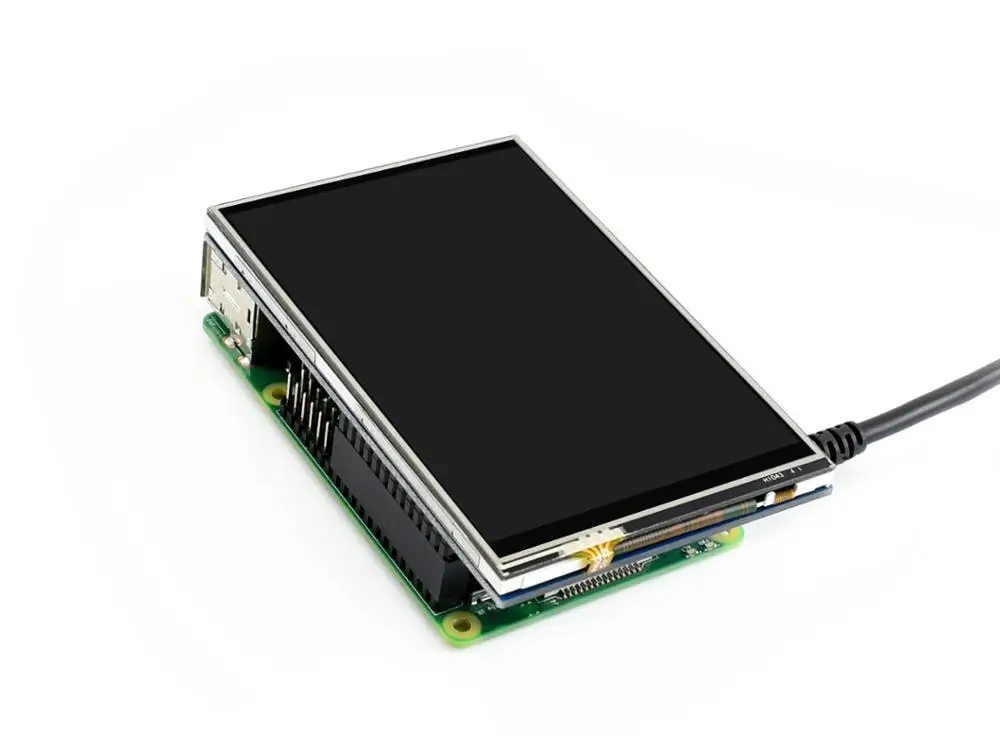

4 дюймовый ЖК дисплей RPi Waveshare (A) 320x480 TFT сенсорный экран Raspberry Pi интерфейс SPI для

480x320, 4 дюйма сенсорный Экран на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей предназначен для Raspberry Pi Особенности 480x320 Аппаратное Разрешение Резистивный сенсорный экран управления Поддерживает любые версии Raspberry Pi (непосредственно подключаемый) Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali) Поддерживает также Драйвер программного обеспечения FBCP, позволяет настроить разрешение программного обеспечения и настроить dual-displa В сочетании с Raspberry Pi позволяет:
Снимайте фотографии при прикосновении (до 17 режимов работы камеры) Используйте программную клавиатуру (системное взаимодействие без клавиатуры/mo) Основные параметры Контроллер сенсорного экрана XPT2046 Цвета 65536 Подсветка Светодиодный Разрешение 320*480 (пиксель) Соотношение сторон 8:5 Потребляемая мощность TBD Подсветка ток TBD Рабочая температура. (℃) TBD ЖК-дисплей типа На тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей интерфейс SPI Тип сенсорного экрана Резистивный Фото   Интерфейс PIN нет. Символ Описание продукта: 1, 17 3,3 V Мощность положительный (3,3 V Мощность вход) 2, 4, 5V Положительная мощность (5 В вход питания) 3, 5, 7, 8, 10, 12, 13, 15, 16 лет NC NC 6, 9, 14, 20, 25 GND Заземления 11 TP_IRQ Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение 18 LCD_RS Инструкция/выбор регистра данных 19 LCD_SI / TP_SI SPI ввод данных LCD/сенсорной панели 21 TP_SO Выход данных SPI сенсорной панели 22 RST Сброс 23 LCD_SCK / TP_SCK Часы SPI LCD/сенсорная панель 24 LCD_CS Выбор ЖК-чипа, низкая активность 26 TP_CS Выбор чипа сенсорной панели, низкая активность Внешний размер   Просмотров

Развития ресурсы:Изображения, схемы, размеры, программное обеспечение и т. Д.
Загрузка:Www.wav WAV (A)

Посылка содержание

Вес:0,088 кг

4 дюйма RPi ЖК-дисплей (A) x 1 Стилус для сенсорного экрана-1 шт. Набор винтов RPi (2 шт.) x 1 Быстрый запуск Лист x1 -1 шт. 2 3 4 Вопросы и ответы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

Анти-пиратство

Внимание: Этот продукт защищен патентом, любой, кто делает копии/выбрасывает, должен нести ответственность в соответствии с законом.

С первого поколения Raspberry Pi выпущен, Waveshare работает над проектированием, разработкой и производством различных фантастических сенсорных ЖК-дисплеев для Pi. К сожалению, на рынке есть довольно много пиратских/выбрасываемых товаров. Как правило, они являются некачественными копиями наших ранних версий оборудования и не имеют службы поддержки.

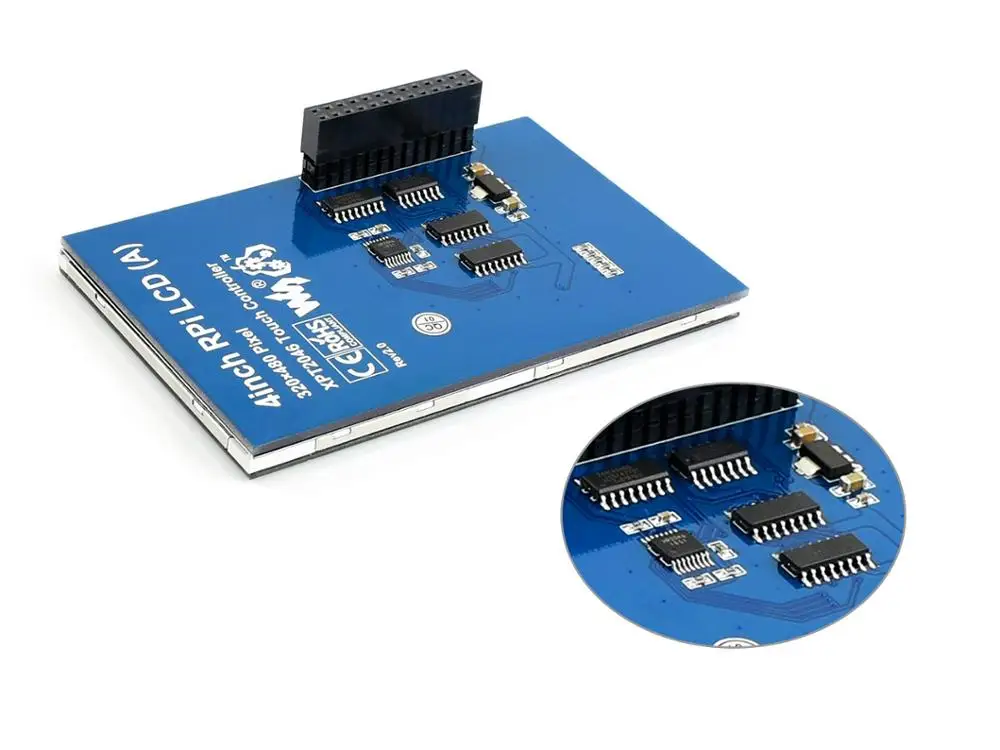

Чтобы избежать стать причиной пиратских товаров, пожалуйста, обратите внимание на следующие особенности при покупке:

(Нажмите, чтобы увеличить)

Пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо проблемы.

Если вам нужно скорректировать любую информацию, пожалуйста, свяжитесь с нами заранее. Мы рады Вам помочь! Мы ценим ваш бизнес! O(& cap;_ & cap;)O ~
