BeagleBone черный рычаг Cortex A8 4 ГБ eMMC Rev C комплект макетная плата + ЖК накидка 3 дюймовый

BB Black/BeagleBone Black development/оценочный Пакет C

Обзор

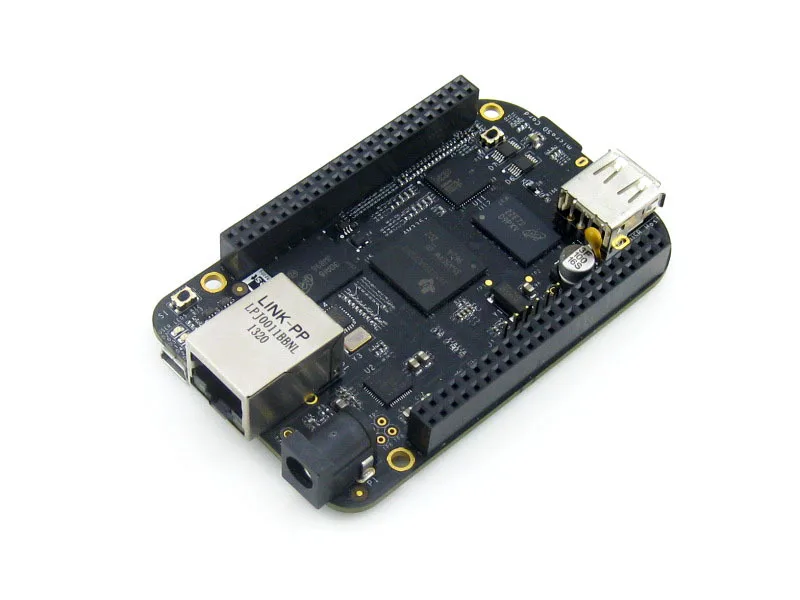

BeagleBone Black-это платформа развития, поддерживаемая MSRP для разработчиков и любителей. Загрузите Linux в течение 10 секунд и начните разработку менее чем за 5 минут с помощью только одного usb-кабеля.

---

Особенности

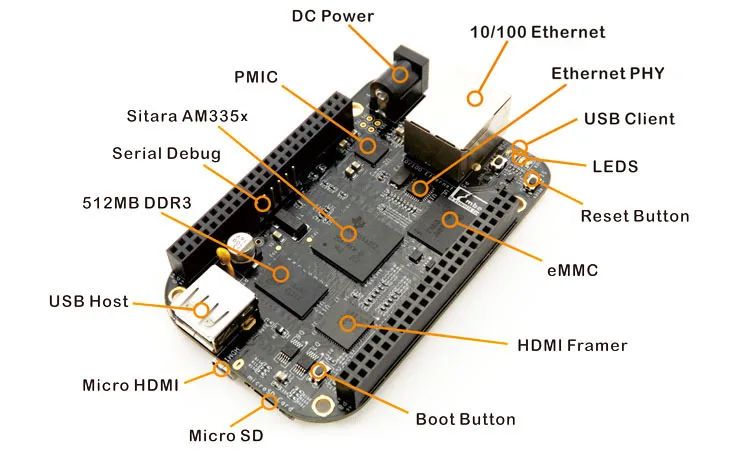

Процессор:TI Sitara AM335x, 1 ГГц, 2000 MIPS 1 ГГц ARM® Cortex™-A8 Графический двигатель SGX530 Программируемая подсистема в реальном времени Память SDRAM: 512 Мб DDR3L 800 МГц Вспышка eMMC: Rev B: 2 Гб (Прекращено) Rev C: 4 Гб (по состоянию на 2014 год) Разъем SD/MMC для microSD Управление питанием: TPS65217CPMIC используется вместе с отдельной LDO для обеспечения питания системы Поддержка отладки: Опционально бортовой 20-контактный CTI JTAG, серийный заголовок Источник питания Миниusb или DC разъем 5VDC внешний через расширительный коллектор Подключение Высокоскоростной USB 2,0 клиентский порт: доступ к USB0, клиентский режим через miniUSB Высокоскоростной хост-порт USB 2,0: доступ к USB1, разъем типа A, 500 мА LS/FS/HS Последовательный порт: UART0 доступ через 6 pin 3,3 V TTL заголовок. Заполнен заголовок 10/100 м Ethernet (RJ45) Вход/выход пользователя Кнопка сброса Кнопка загрузки Кнопка питания Светодиодный индикатор питания 4 пользовательских настраиваемых светодиода Видео/аудио интерфейсы Интерфейс HDMI D типа ЖК-интерфейс Стерео аудио через интерфейс HDMI Расширительные интерфейсы LCD, UART, eMMC ADC, I2C, SPI, PWM Рабочая мощность:5V@0.35A Размер платы:3,4 ”x 2,1”

---

Фотографии

---

Что на ЖК-крышке (4,3 дюйма)

BB_BLACK разъем:Для подключения BB Black 4,3-дюймовый ЖК-интерфейс:Для подключения 4,3-дюймового Резистивного Сенсорного ЖК-дисплея Интерфейс отладки:BB Черный интерфейс отладки, для подключения последовательных модулей Кнопка выбора загрузки:Загрузка с tf-карты

---

ЖК-накидка (4,3 дюйма) фотографии

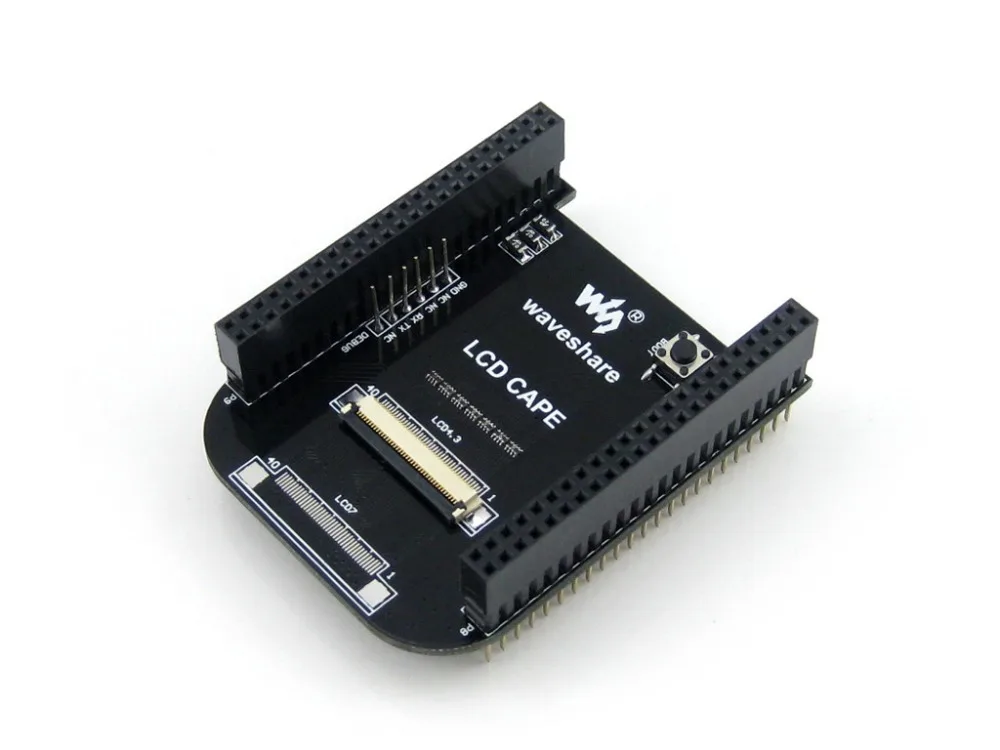

ЖК-накидка (4,3 дюйма) BB Черный расширительный плащ
ЖК-накидка (4,3 дюйма) BB Черный расширительный плащ вид сзади
ЖК-накидка (4,3 дюйма) BB Черный расширительный плащ

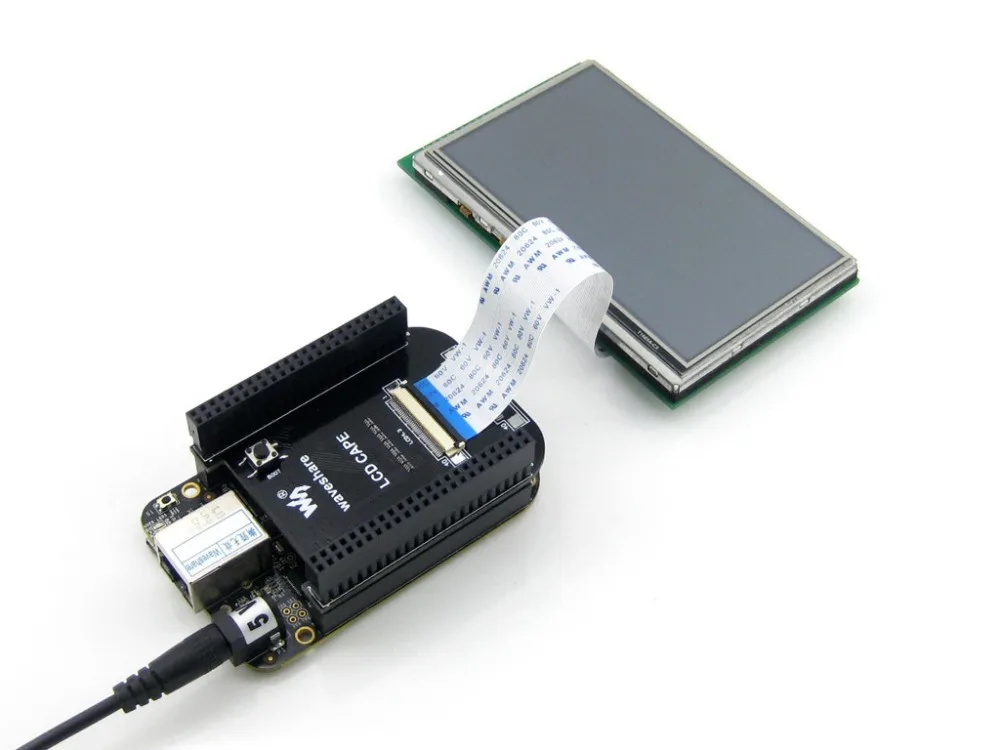

Подключение с BB черным и 4,3-дюймовым ЖК-дисплеем

---

Жидкокристаллическая накидка (4,3 дюйма) Типы данных Описание Скачать Документы Руководство пользователя Переносные драйверы Портирующее ядро Porting mjpg-streamer Тестовый код XXX_CAPE_Angstrom_API.7z Исходный код Список исходных кодов Программное обеспечение Список программного обеспечения



Типы данных Описание Скачать Схемы ЖК-дисплей CAPE.pdf Изображение Angstrom-Cloud9-IDE-GNOME-eglibc-ipk-v2012.12-beaglebone-2013.05.24-LCD-cape-LCD4.3-v1.1.img.7z Debian-sdcard-beaglebone-2015.02.27-LCD-cape-LCD4.3-v1.0.img.7z Debian-sdcard-beaglebone-2015.02.27-LCD-cape-LCD4.3-v2.0.img.7z

Скачать:Www.wav eshare.com/wiki/BB_Black_Package_C

Содержимое упаковки

Вес:0,401 кг

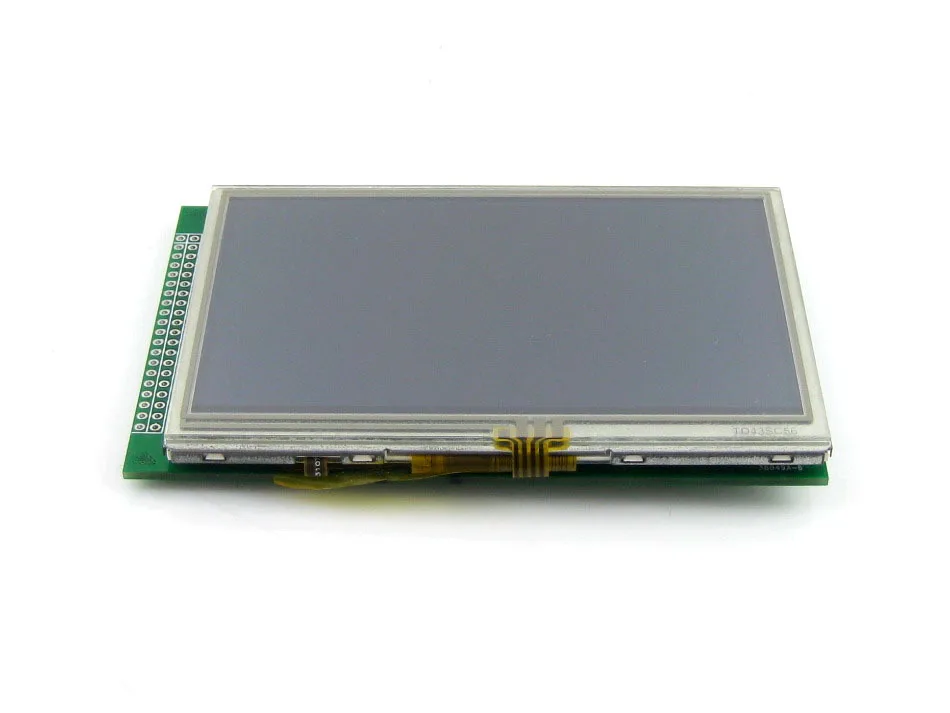

BB Черный x 1 ЖК-накидка (4,3 дюйма) x 1 4,3 дюйма 480x272 сенсорный ЖК (A) x 1 USB к TTL 4-контактный провод × 1 Адаптер питания US Standard 5 V 2A 5,5/2,1 мм × 1 Usb-разъем типа A для мини-кабеля типа B x 1 40-контактный FFC 0,5 150 мм (с противоположными сторонами) x1 4,3-дюймовые ЖК-винты x 1 1. 2. 3. 4. 5 6 7 8
