STM32 NUCLEO XNUCLEO-F302R8 пакет Поддержка Arduino STM32 STM32F302R8T6 макетная плата + 14 Датчики + ST LINK модуль + щит

XNUCLEO-F302R8 комплект разработчика, поставляется с плата расширения входа/выхода и различными датчиками Обзор

Этот комплект для разработки включает в себя:

XNUCLEO-F302R8(STM32 макетная плата, поддерживает Arduino, совместимый с NUCLEO-F302R8) Плата расширения входа/выхода(Предоставляет интерфейсы для подключения XBee, WiFi-LPT100 и датчиков) Датчики пакет(Газ, цвет, пламя, зал, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.) XNUCLEO-F302R8 Особенности Совместимость с NUCLEO-F302R8, встроенный Cortex-M4 микроконтроллер STM32F302R8T6 Поддержка подключения Arduino, Простота подключения с различными щитами Arduino и доступ к массивным Arduino Заголовки ST Morpho обеспечивает полный доступ ко всем STM32 ввода/вывода, легко для периферийных расширения Поддерживает mbled, быстро строит прототип с помощью mcled SDK и онлайн-инструментов Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения Поставляется с отдельной ST-LINK/V2 модуль Преимущества Сравнить XNUCLEO NUCLEO Примечания Arduino Совместимость UNO, Leonardo UNO XNUCLEO может быть настроен перемычкой для совместимости с UNO (по умолчанию) или Leonardo Arduino ICSP интерфейс Да Нет ICSP требуется некоторыми видами щитов Usb-связь Да Нет Usb-разъем NUCLEO предназначен только для отладки, не доступен для подключения USB Разъем USB Микро USB Мини USB Micro USB является передовым стандартом USB Морфо заголовки mark Большинство Нет Теперь вы можете проверить маркировку PCB вместо таблицы данных Общие интерфейсы подключены через Джемперы 0ом резисторы для поверхностного монтажа Джемперы гораздо проще в использовании, не нужно паять UART отладки Доступно во время настройки цепи Недоступен во время настройки цепи Встроенный порт NUCLEO интегрированный ST-LINK/V2 может быть имитирован как последовательный порт, однако это не доступна, в то время как в цепи отладки, в то время как XNUCLEO имеет самостоятельный usb-чип UART. 8 МГц с украшением в виде кристаллов Да Нет Таймер более точный при использовании внешнего кристалла 8 МГц 32,768 кГц с украшением в виде кристаллов Да Нет Требуется для РТК USB предохранитель Да (500mA) Нет Интерфейс USB компьютера может быть поврежден без предохранителя Светодиоды 4 1 Чем больше светодиодов, тем легче контролировать состояние Программы UART индикатор Да Нет Теперь видимость передачи данных Вход постоянного тока Да Нет Для вашего удобства Положение кнопки Недалеко от края PCB Близко к Arduino разъем Кнопка не будет бесконтактной при подключении с защитой Arduino, если она была близка к кромке PCB ST-LINK Раздельно Интегрированный ST-LINK можно использовать в любом месте Поставляется с кабелем USB Да Нет   Что на XNUCLEO-F302R8 STM32F302R8T6

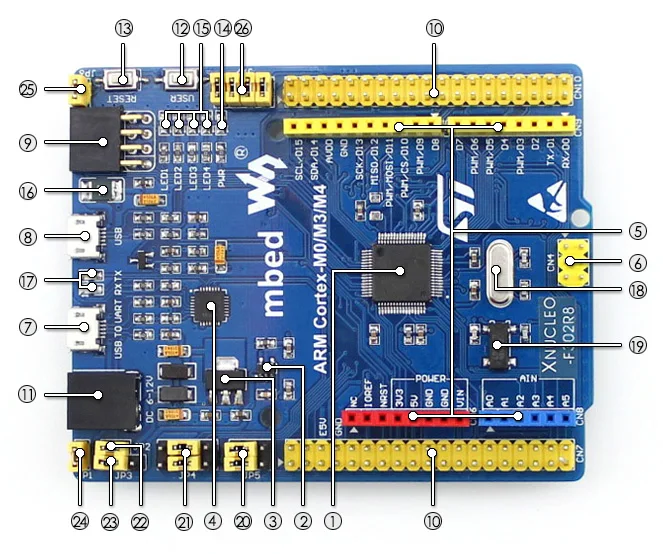

Ядро: ARM® 32-бит Cortex™-M4 Рабочая частота: 72 МГц Рабочее напряжение: 2,0 V-3,6 V Посылка: LQFP64 Память: 64 КБ флэш-памяти, 16 КБ SRAM Интерфейсы: 2 x SPI, 3 x USART, 3 x I2C, 1 х CAN, 1 x USB кабель AD/DA: 1 x AD (12 бит), 1 x DAC (12 бит) SPX3819M5:3,3 V регулятор напряжения AMS1117-5.0:5,0 V регулятор напряжения CP2102:USB UART конвертер Arduino разъем:Для подключения Arduino щиты ICSP интерфейс:Arduino ICSP USB UART: Для отладки Разъем USBИнтерфейс: USB интерфейс связи SWD интерфейс:Для программирования и отладки Заголовки ST Morpho:Доступ к VCC, GND и всем I/Os, легко для расширения 6-12 V DC вход Кнопка пользователя Кнопка сброса Мощность индикатор Пользовательский светодиодный 500 мА Быстрый Самовосстанавливающийся Предохранитель Серийный порт Rx/Tx индикатор 8 МГц с украшением в виде кристаллов 32,768 кГц с украшением в виде кристаллов Вспениватель ADC/I2C Перемычка выбора
Короткие A и B: Arduino A4, A5 используется в качестве I2C Короткий B и C: Arduino A4, A5 используется в качестве ADC UART Перемычка выбора MCU текущий тестовая Перемычка:Для малой мощности тесты Мощность Перемычка выбора
Короткие 5 V и U5V: питание от подключения USB 5 V и E5V: питание от внешнего источника питания Usb-включения, джемпер
Короткий Джемпер для включения Откройте перемычку для отключения Пользователь джемпер на пуговицах
Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек Пользовательский светодиодный джемпер

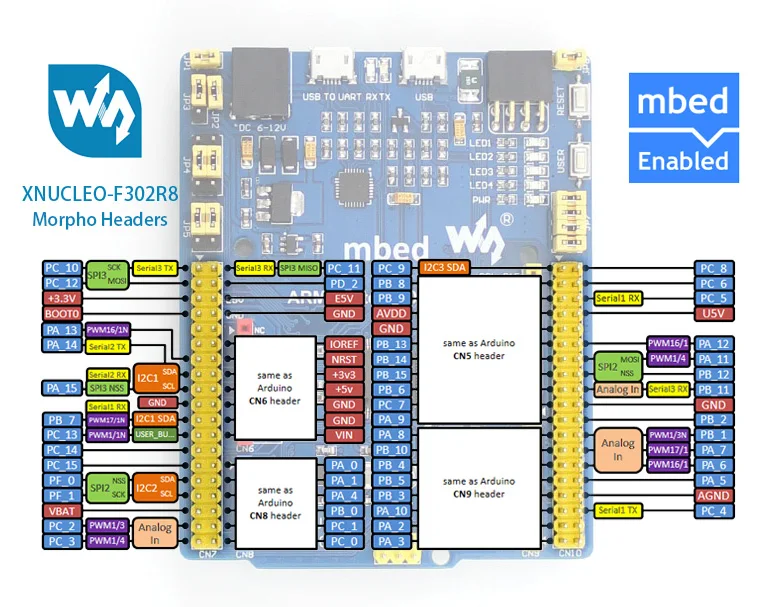

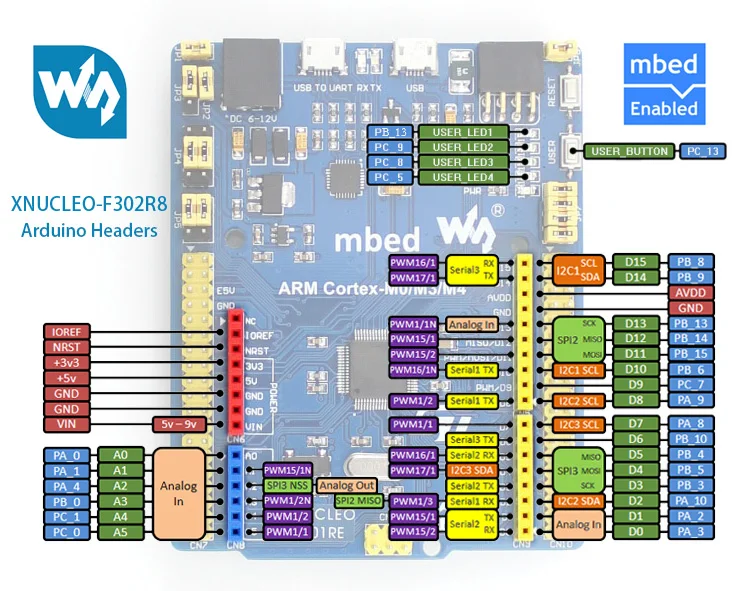

Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек XNUCLEO-F302R8 заголовки расширения XNUCLEO-F302R8 Размер Развития ресурсы

Вики:Www.waveshare.com/wiki/XNUCLEO-F302R8

XNUCLEO-F302R8 фото
XNUCLEO-F302R8 STM32 макетная плата
XNUCLEO-F302R8 STM32 макетная плата
XNUCLEO-F302R8 STM32 макетная плата (вид сзади)
Подключения с ST-LINK/V2 (мини) Плата расширения входа/выхода и датчики
Плата расширения входа/выхода
Подключения с датчиками Посылка содержит XNUCLEO-F302R8-1 шт. ST-LINK/V2 (мини)-1 шт. Разъем usb типа A для кабеля Micro B x 1 Разъем usb типа A к кабелю-розетке x 1 Плата расширения входа/выхода× 1 шт. Датчики пакет× 1 шт. 1 2 3 4 5 6

---
