Обзор продукта

Контроллер подходит для автономной солнечной системы (независимая система),Может автоматически контролировать процесс зарядки и

Разряд. Процесс разрядки батареи оптимизирован контроллером,Который может продлить срок службы батареи и улучшить систему

Производительность. Комплексная электронная защитаМожет избежать повреждения контроллера в ошибках установки и сбоях системы.

Основные технические характеристики

1.Двойной MCU дизайн с высокой скоростью и высокой производительностью;

2.Отличная теплоотдача и электромагнитная совместимость;

3.Основная цепь принимает тандемную зарядку PWM, эффективность зарядки на 3%-6% выше, чем без PWM, что может увеличить время работы и сделать систему более продолжительной;

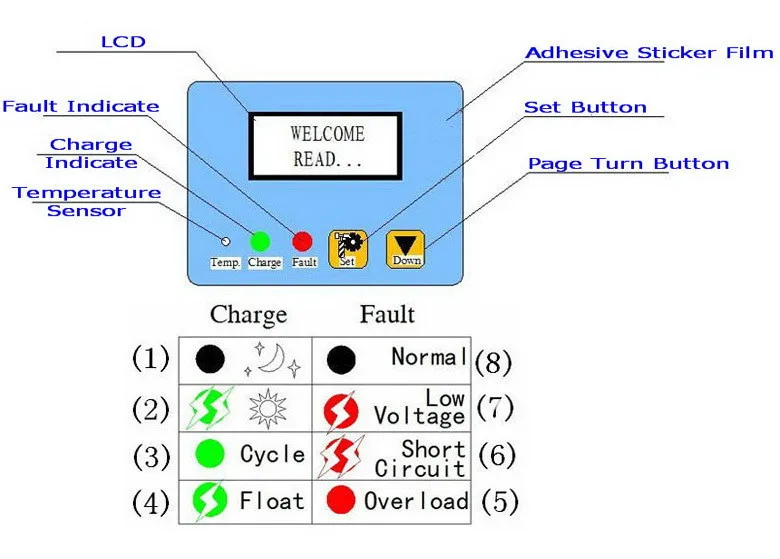

4.Принятие персонажа жидкокристаллического ЖК-дисплея и двухкнопочного интерфейса, полный дисплей меню и операции;

5.Гуманизированный интерфейс обзора, что делает работу более удобной;

6.Используйте силовой MOSFET в качестве переключателя, без каких-либо механических переключателей;

7.Интеллектуальный индикатор заряда батареи удобно позволяет пользователям проверять рабочее состояние аккумулятора;

8.Герметичная свинцово-кислотная, опционально два вида процедуры зарядки аккумулятора;

9.Внешний температурный датчик с высокой точностью компенсации температуры;

10.Настройка параметров-функция защиты от электричества, не нужно повторять настройки, очень

Удобно использовать;

11.С интуитивно понятным светодиодный дисплеем, который позволяет пользователям легко понять состояние работы солнечной батареи, батареи и нагрузки;

12.С защитой от перезаряда, переразряда, перегрузки, электронной защиты и обратной батареи;

13.Защита от освещения.

Таблица технологических параметров

! Поддержка всех типов батарей!

Пользователь может выбрать тип батареи в «само»,

Затем можно установить параметры зарядки в соответствии с их собственным требованием.

Напряжение батареи системы

12 В

24 В

36 В

48 В

60 в

72 в

96 в

110 В

120 в

Номинальный ток

50A

Разрядка клеммы нагрузки постоянного тока

Макс 50А

Рекомендуется использовать для

Общее рабочее напряжение Vmp

Всех солнечных панелей

14V ~ 36V

26 В ~ 55 в

38V ~ 72V

50 В ~ 100 в

62 в ~ 120 в

74 в ~ 144 в

98 в ~ 180 в

112V ~ 200V

122 в ~ 220 В

Защита от перенапряжения

16,5 V ± 1%

33 В ± 1%

49,5 В ± 1%

66 В ± 1%

82,5 В ± 1%

99 В ± 1%

132 В ± 1%

148 В ± 1%

165 В ± 1%

Восстановление перенапряжения

15V ± 1%

30 В ± 1%

45V ± 1%

60 В ± 1%

75 В ± 1%

90 В ± 1%

120V ± 1%

135 в ± 1%

150 В ± 1%

Ток перезарядки

1,1 раз номинальный ток, остановка зарядки, автоматическое восстановление 5 минут

Подъемное зарядное напряжение

14,6 В ± 1%

29,2 В ± 1%

43,8 В ± 1%

58,4 В ± 1%

73,0 В ± 1%

87,6 В ± 1%

116,8 В ± 1%

133,8 В ± 1%

146 В ± 1%

Напряжение зарядки баланса

14,4 V ± 1%

28,8 В ± 1%

43,2 В ± 1%

57,6 В ± 1%

72 В ± 1%

86,4 В ± 1%

115,2 В ± 1%

132 В ± 1%

144 В ± 1%

Поплавковое зарядное напряжение

13,8 В ± 1%

27,6 в ± 1%

41,4 В ± 1%

55,2 В ± 1%

69,0 В ± 1%

82,8 В ± 1%

110,4 В ± 1%

126 В ± 1%

138 В ± 1%

Зарядное возвращаемое напряжение

13,3 V ± 1%

26,6 В ± 1%

39,9 В ± 1%

53,2 ± 1%

66,5 В ± 1%

79,8 В ± 1%

106,4 ± 1%

120V ± 1%

133 В ± 1%

Защита от низкого напряжения

11,1 В ± 1%

22,2 В ± 1%

33,3 В ± 1%

44,4 В ± 1%

55,5 В ± 1%

66,6 В ± 1%

88,8 В ± 1%

100 В ± 1%

111 в ± 1%

Возврат низкого напряжения

12,8 V ± 1%

25,6 В ± 1%

38,4 В ± 1%

51,2 ± 1%

64,0 В ± 1%

76,8 В ± 1%

102 ± 1%

116 В ± 1%

128 В ± 1%

Компенсация температуры

4.0mv/°C/2В

Перегрузка,

Защита от короткого замыкания

1,25 раз номинальный ток 30S;

1,5 раз номинальный ток 10S защита от перегрузки по току;

≥ 3 раза Номинальная сила тока защита от короткого замыкания защита

Соединительный кабель

<= 7 # AWG (16 мм ²)

Рабочая температура

-25 °C ~ + 60 °C

Температура хранения

-30 °C ~ + 70 °C

Требования к влажности

<= 90%, без конденсации

Водонепроницаемый класс

IP30

Дисплей подключения системы

Инструкции по установке

1.Настоятельно и надежно Установите контроллер;

2.Подготовка проводящего провода: рассчитать длину провода, а затем выяснить место установки, убедитесь, что длина провода является разумным, чтобы уменьшить потерю электричества;

3.Сначала Подключите аккумулятор, обратите внимание на анод и катод, чтобы избежать обратного соединения. Светильник индикатора батареи будет работать, если соединение верное, в противном случае, это не будет, но компонент контроллера не будет поврежден;

4.Подключите провод солнечной панели, обратите внимание на анод и катод, чтобы избежать обратного соединения. Если соединение верное, светильник индикатора «CHARGE» будет включаться или мигать через 10 секунд после того, как он будет лежать под солнцем, в противном случае проверьте соединение. Убедитесь, что панель солнечной энергии уложена под солнцем;

5.Подключите нагрузку в конце, обратите внимание на анод и катод, чтобы избежать обратного соединения. При обратном подключении Светодиодная лампа может быть повреждена;

6.Максимальный диапазон диаметра провода контроллера: 20-2AWG (0,5 мм2-33,6 мм2).
