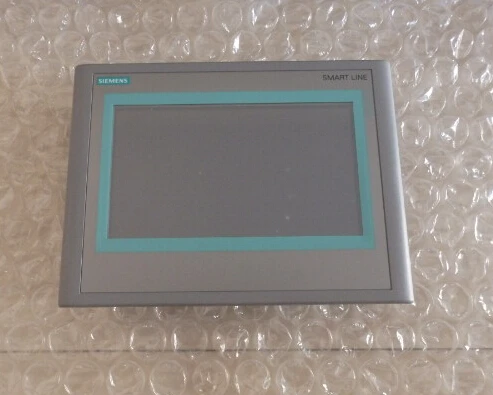

Б/у протестированный 6AV6648-0BC11-3AX0 SIMATIC HMI SMART 700 IE сенсорная панель 7 дюймов 65536 цветов

Описание

SIMATIC HMI SMART 700 IE, смарт-панель, сенсорная работа, 7 "широкоформатный TFT дисплей, 65536 цветов, интерфейс RS422/485, интерфейс ETHERNET(RJ45), с сертификатом CE

Используется в хорошем состоянии, 100% Протестировано.

Изображение только для справки, а не из настоящего товара.

ДисплейДизайн ДисплеяTFTДиагональ экрана7 дюймовШирина дисплея154,1 ммВысота дисплея85,9 ммКоличество цветов65536Разрешение (пиксели)Горизонтальное разрешение изображения800Вертикальное разрешение изображения480ПодсветкаПодсветка MTBF (при 25 °C)40000 hЭлементы управленияКлавиатура шрифтыКоличество функциональных клавиш0Цифровой/алфавитный вводДа (экранная клавиатура)/да (Экранная клавиатура)Цифровая клавиатураДаБуквенно-цифровая клавиатураДаСенсорное управлениеДизайн как сенсорный экранДаТип установки/монтажВозможно крепление в портретном форматеНетВозможно крепление в ландшафтном форматеДаНапряжение питанияТип напряжения питания24 В постоянного токаНоминальное напряжение/постоянный ток24 ВДопустимый диапазон, нижний предел (постоянный ток)19,2 вДопустимый диапазон, верхний предел (постоянный ток)28,8 вВходной токПотребление тока (номинальное значение)0,35 АПусковая сила тока aa3s 2;s0,5 aa3s 2;· sПроцессорТип процессораРукаX86НетРукаДаПамятьВспышкаДаОперативная памятьДаПолезная память для пользовательских данных2048 КбайтТип выходаАкустическая системаЗвуковой сигналЗуммерДаВремя сутокЧасыАппаратные часы (часы в реальном времени)НетЧасы программного обеспеченияДаПоддерживаемая батареейНетСинхронизацияДаИнтерфейсыКоличество интерфейсов RS 4851.Количество интерфейсов USB0Количество слотов для sd-карт0Количество параллельных интерфейсов0Количество интерфейсов 20 мА (TTY)0Количество интерфейсов RS 2320Количество интерфейсов RS 4221.Количество других интерфейсов0Промышленный EthernetКоличество промышленных интерфейсов Ethernet1.Светодиодный промышленный Ethernet статус2.ПротоколыПрофинетНетПрофибусНетMPIНетПротоколы (Ethernet)TCP/IPДаDHCPДаSNMPНетDCPНетLLDPНетДополнительные протоколыMODBUSДаСтепень и класс защитыТип защитыIP20IP (спереди)IP65Стандарты, утверждения, сертификатыCEДаGLНетАБС-пластикНетВвНетDNVНетLRSНетКласс NKНетПИСНетУсловия окружающей средыМонтажное положениеВертикальныйМаксимально допустимый угол наклона без внешней вентиляции35 °Рабочая температураЭксплуатация (вертикальная установка)От 0 °C до + 50 °CВ вертикальном положении крепления/минимум0 °CВ вертикальном положении крепления/максимум50 °CЭксплуатация (максимальный угол наклона)От 0 °C до + 40 °CПод максимальным углом наклона/минимальным0 °CНа максимальный угол наклона/максимум40 °CОтносительная влажностьМакс. Относительная влажность90%КонфигурацияИндикатор сообщенияДаС системой сигнализации (включая Буфер и подтверждение)ДаОтображение значения процесса (выход)ДаЗначение процесса по умолчанию (вход) возможноДаУправление рецептамиДаПрограммное обеспечение конфигурацииГибкий стандарт WinCCДа;WinCC flexible 2008 SP4 КитайЯзыкиОнлайн языкиКоличество языков в режиме онлайн/во время работы5ЯзыкиЯзыки каждого проекта32ЯзыкиD, GB, F, I, E, CHN «традиционный», CHN «упрощенный», DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, HDДаГБДаFДаIДаEДаКитайская традиционнаяДаКитайский упрощенныйДаDKДаПлавникДаGRДаJДаKP / ROKДаNLДаNДаPLДаПДаРусДаSДаCZДаТрДаHДаФункциональность под WinCC flexibleБиблиотекиДаКоличество основных визуальных сценариевНевозможноНомер0Планировщик задачДаУправление временемНетУправление заданиемДаСистема помощиДаКоличество символов для информации320С системой сигнализации (включая Буфер и подтверждение)Количество классов сигнализации32Количество битовых сообщений200Количество аналоговых сообщений15Системные сообщения HMIДаКоличество символов в сообщении80Количество значений процесса в сообщении8Индикатор сообщенияДаБуфер сообщенийКольцевой буфер (n x 256 записей), восстановительный, без обслуживанияКоличество записей256Циркуляционный буферДаВосстановительныйДаРецептыКоличество рецептов5Записи данных по рецепту20Записи для записи данных20Размер внутренней памяти рецепта40 КбайтРасширяемая память рецептаНетПеременныеКоличество переменных на устройство800Количество переменных на экране100Предельные значенияДаМультиплексированиеДаСтруктураНетМассивыДаИзображенияКоличество настраиваемых изображений100Постоянное окно/по умолчаниюДа;Не может быть настроено постоянное окноГлобальное изображениеДаНастраиваемый экран запускаДаВыбор Изображения ПЛКДаНомер изображения в ПЛКДаОбъекты изображенияТекстовые поляДаПоля ввода/выводаДаГрафические поля ввода/вывода (графический список)ДаСимволические поля ввода/вывода (текстовый список)ДаПоля даты/времениДаПереключательДаКнопкиДаГрафический видДаСложные объекты изображенияКоличество сложных объектов на экран5БудильникДаВид трендаДаПросмотр пользователяДаСостояние/контрольНетSm @ rtClient viewНетВид рецептаДаF (x) вид трендаНетВид диагностики системыНетМедиаплеерНетШтрих-графикиДаПолзункиНетИнструменты указателяНетАналоговые/цифровые часыНетСпискиКоличество текстовых списков для каждого проекта150Количество графических списков для каждого проекта100БезопасностьКоличество групп пользователей50Количество прав пользователя32Количество пользователей50Пароль для экспорта/импортаНетНаборы символовКлавиатура шрифтыАмериканский английскийАмериканский английскийДаНаборы символовTahoma, WinCC гибкий стандарт, языки символов, все свободно МасштабируемыеТахомаДаArialНетКурьер НовыйНетГибкий стандарт WinCCДаИдеографические языкиДаРазмер шрифта свободно масштабируемыйДаПередача (загрузка/загрузка)MPI/PROFIBUS DPНетUSBНетEthernetДаИспользование внешней среды храненияНетТехнологическая муфтаS7-1200НетS7-200ДаS7-300/400НетДаWin ACНетСинумерикНетSIMOTIONНетАллен Брэдли (DF1)НетMitsubishi (FX)ДаOMRON (LINK/Multilink)ДаМодикон (модбус)ДаИнструменты обслуживания/средства настройкиЧистый экранДаСенсорная калибровкаДаРезервное копирование/восстановлениеДаМоделированиеДаПереключение устройстваДаДельта-трансфертДаI/O/вариантыУстройства ввода/выводаНетПринтерНетМультимедийная картаНетSd-картаНетUsb-памятьНетМеханика/материалТип корпуса (спереди)ПластикПластикДаАлюминийНетРазмерыШирина передней части корпуса213 ммВысота корпуса спереди159 ммГлубина/Размер установки40,5 мм
