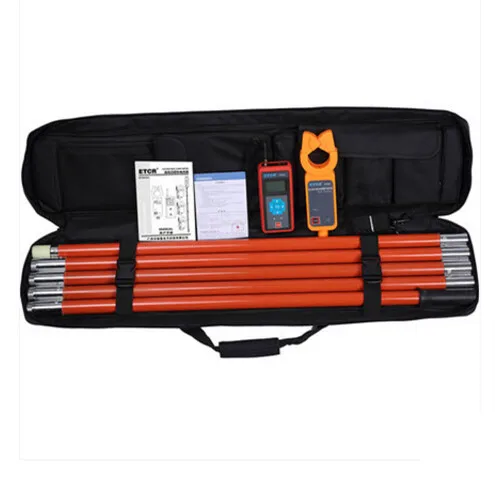

ETCR9500C трехканальный беспроводной HV CT измеритель соотношения

ETCR9500C трехканальный беспроводной тестер коэффициента HV CT является основным технологическим продуктом в соответствии с долгосрочной стратегией профессионального Исследования методов обнаружения электроприборов, разработанной ETCR, что является специфическим для онлайн-измерения и обнаружения первичного и вторичного тока, коэффициента трансформации, погрешности, фазового (группового) угла разницы, полярности, Фазовая серия, и шейкер в высоковольтном и низковольтном трансформаторе тока и трансформаторы напряжения в распределительной системе под 70кв (например, 10кВ или 35кВ), и состоит из высоковольтного детектора, трехканальные низковольтные вторичные токовые зажимы, основная машина, высоковольтные изоляционные стержни, программное обеспечение для мониторинга, связь, И т. Д. Он принимает сигнал беспроводной передачи, который способен проникать в стены препятствия с прямой передачей расстояния около 30 м. ETCR9500C Тестер широко применяется для обнаружения тока, абсорбирования электроэнергии и полевых операций трансформаторных подстанций, электростанций, отделов инспекции электроэнергии, промышленных и горнодобывающих предприятий, инспекционных станций, И отделов электрического обслуживания.

Токовый зажим: он принимает специальный сплав, новейшие технологии CT и технологию двойного экранирования для высокой точности, стабильности и надежности во время непрерывного мониторинга в течение всего года. Основная машина: Он отображает четыре комплекта текущих сигналов, коэффициент CT, фазовый угол разницы, и полярность визуально на одном экране одновременно, в которой памяти можно хранить 1500 наборов данных; доступно для установки интервала автоматического сохранения времени для мониторинга leaker.

HV детектор ломает традиционную структуру с автоматическими функциями открытия и закрытия, легко зажимать или отпускать измеряемый провод, нажимая или вытягивая назад изоляционные стержни, С преимуществами безопасности и экономии времени. Легкая изолирующая штанга отличается термостойкостью, влагостойкостью, сильной ударопрочностью и сопротивлением изгибу, высокой изоляцией, высокой гибкостью и т. д.

Программное обеспечение для мониторинга: функции, такие как мониторинг в реальном времени, поиск данных в истории, доступ, просмотр, сохранение и печать данных; Динамический дисплей;

ETCR9500C тестер коэффициента интегрирует функции одноканального беспроводного HV CT тестера, HV & LV токометр, HA токовый Дистанционный датчик, HA leaker тестер, высокая точность хомут leaker метр, детектор фазы, трехканальный диктофон и т. Д.

Функции

Измерение и обнаружение в режиме онлайн для первичного и вторичного тока, коэффициент трансформации, погрешность, разница в фазе (группа), полярность, фазовая последовательность, И leaker в трехканальном высоковольтном и низковольтном трансформаторе тока и трансформаторах напряжения

Мощность питания

HV детектор DC6V щелочные батареи типа АА (1,5 V AAA × 4)(Не прилагаются)

Основная машина: DC6V щелочные батареи типа АА (1,5 V AAA × 4)

30 часов непрерывной работы в наличии

Тесты режим

Зажим CT, HV 1CT, LV 3 CT двойной щит

Режим передачи

Проверенные данные высокого давления передаются через беспроводную сеть, с линейной передачей расстояния 20 м;

Диапазон

HV детектор 1st: 0.1mA ~ 1000A

LV токовый зажим 2-й: 0.01mA ~ 10A

Разрешение

HV детектор: 0.1mA; LV токовый зажим: 0.01mA

Контура тест точности

(23 C ± 3 C, below70 % RH)

0.0mA-9.99A: ± 1% ± 5dgt

10.0A-49.9A: ± 2% ± 5dgt

50.0A-199.9A:± 3% ± 5dgt

200A-600A: ± 4% ± 5dgt

601A-1000A: ± 5% ± 5dgt

Вторичная цепь тест точности

0.00mA-10A: ± 1% ± 5dgt (трехканальный отображается на одном экране) (23C ± 3C менее 70% RH)

Коэффициент CT

Три вида показаний коэффициента трансформации:

(1) преобразования коэффициента трансформации основанный на регулируемом базовая стоимость 5A для средних ток короткого замыкания; (2) преобразования коэффициента трансформации исходя из 10kV-YY из 10кВ/380V, это означает, что 1-й означает ток линии под 380 В, 2-й означает дополнительный ток цепи CT под 380 В, А затем рассчитать соотношение между линией 10 кВ и вторичной схемой;

(3) измеренное соотношение тока может быть рассчитано с помощью измеренного коэффициента КТ между первичной и вторичной схемой)

Referencerange

Диапазон преобразования: 0.00A ~ 99.99A, дополнительный ток цепи по умолчанию преобразуется в 5A;

Ассортимент ratioerror

(F.Er)

0.0% ~ 9.9%, погрешность между измеренным коэффициентом CT и заданным коэффициентом CT

Ассортимент ctratio

0000-9999/0.0A-9.9A

Ассортимент ratioerror

0.0%- 9.9%, основная машина может звуковой сигнал «звуковой сигнал-звуковой сигнал», если измеренное значение больше, чем заданная ошибка.

Фазы полярности

Символ, указанный для пофазной положительной полярности

Символ, указанный в фазе отрицательной полярности

Индикация последовательности фаз

Курсор в вращении по часовой стрелке и «положительная фаза» для положительной фазовой последовательности

Курсор против часовой стрелки и «отрицательная фаза» указаны для отрицательной фазы

Индикация могут отличаться, но

Символ «ошибка» указан, если тестер не может правильно определить фазы, полярность и фазу;

Хранение данных

1500 наборов памяти dada; Нажмите Левую стрелку для выбора данных, а также для сохранения и автоматического номера выбранных данных (Хорошее состояние данных доступно при отключении питания или замене батареи)

Автоматическая Запись интервал времени

От 00 минут до 99 минут тестер останавливает автоматическую запись, если установлен до 00 минут; Основная машина не выключается автоматически, если устанавливается от 01 минут до 99 минут.

Частота дискретизации

3 раз/сек

Переключения

Полностью Автоматическая производственная линия переключения

Размеры

Основная машина: w75мм × h170мм × t30мм;

HV детектор: W 76 мм × H 255 мм × T 31 мм;

LV токовый зажим: W 70 мм × h115мм × T 38 мм;

Зажим Размеры

Зажим детектора HV: & phi;48 мм

LV токовый зажим: 25 мм × 30 мм

Напряжение

Менее 70 кв напряжение для испытания линии (операция путем подключения к 5 инсолирующих стержней требуется)

Дисплей режим

ЖК-дисплей: 128 точек × 64 точек;

Подсветка доступна для темных зон

ЖК-дисплей Размеры:

44 мм × 27 мм;

Хранение данных

Нажмите Левую стрелку, чтобы сохранить данные; Нажмите Левую стрелку, чтобы отменить удержание, если отображается символ «HOLD»;

Поиска данных

Нажмите клавишу MEM и стрелку для поиска данных;

Переполнения Дисплей

Перелив доступен, если находится вне диапазона: отображается символ «OL A»;

Zero-Индикация Сигнала

Символ «---» отображается, если основная машина не может получить сигнал от детектора HV;

Подсветка Управление

Доступно; Включение/выключение означает открытие/закрытие подсветки;

Сигнал тревоги

Основная машина может звуковой сигнал «звуковой сигнал-звуковой сигнал», если измеренное значение больше, чем заданная ошибка. И нажмите клавишу со стрелкой вправо для запуска или остановки функции будильника;

• Автоматическое отключение питания

Автоматическое отключение после 15 минут с момента запуска;

Батарея напряжения

Низкое напряжение отображается символ, чтобы напомнить пользователю, чтобы заменить батарею в том случае, если напряжение батареи ниже, чем 4,8 V;

Вес

Основная машина: 240 г (включая батареи)

HV детектор: 335g (включая батареи)

Токовый зажим LV: 150 г × 3

Общий вес: 10 кг (включая ящик для инструментов и изоляционные стержни)

Требования к упаковке помех

Нет сильных электромагнитных помех; Нет помех от канала 433 МГц и 315 МГц

Рабочая температура и влажность

-25C-45C; Менее 80% Rh

Для хранения температура и влажность

-10C-60C; Менее 70% Rh

Изолирующая штанга Размер

Внешний диаметр & phi;32 мм, внутренний диаметр & phi;24 мм, 1 м/шт., 5 шт.

Зажим тока ofLV длиной свинца

2 м/шт.

Прибор для тестирования Диэлектрической прочности

AC100kV/rms между HV крышка детектора и 5-я изолирующая штанга; AC1000V/rms между основной машиной и LV токовый зажим оболочки между

Структура

Тип II (HV детектор)
