1 шт. тестер ИС более 200 классов можно оценить на хорошие или плохие Логические

1 шт. тестер ИС более 200 классов можно оценить на хорошие или плохие Логические

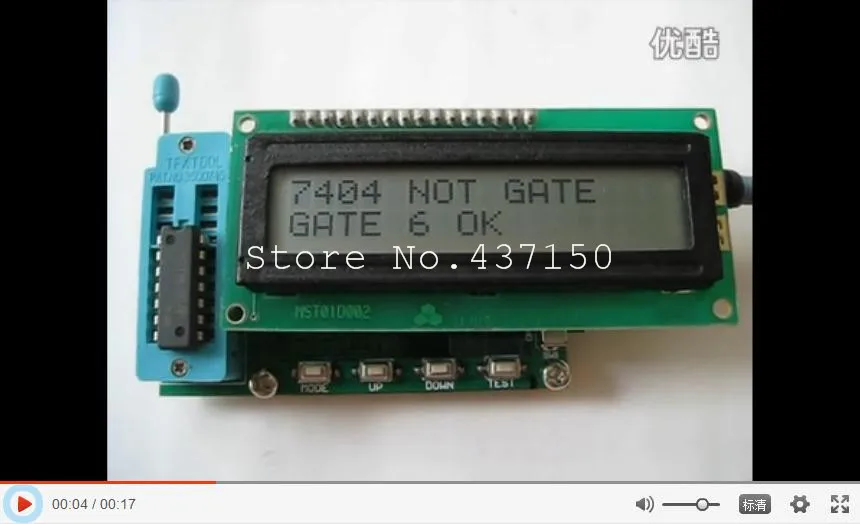

Продукт эксперимент youku видео Адрес:
V.youku.com/v_show/id_XNjEwMTI2NjE2.html

I. Обзор: материнская плата
TES200-это Цифровой Интегрированный тестер, прежде всего для тестирования 74 серий и 40 серий цифровой интеграции, вы можете протестировать более 200 видов интеграции.
Простой в использовании,Интегрированная тестовая логика может определить, какой из них плохой логический ворот. Путем интеграции операции ключа для выбора теста.

Во-вторых, применение продукта:
Цифровой интеграционного тестирования;

В-третьих, технические параметры:
№. Единица измерения товара
1 рабочее напряжение 7 ~ 12 В постоянного тока
2 рабочих тока <30 мА
3 Рабочая температура-40 ~ 65 градусов Цельсия
4 Температура хранения-40 ~ 65 градусов Цельсия
5 размеров 70*45*40 мм Длина X Ширина X высота

В-четвертых, описание интерфейса и соответствующие операции
Разъем питания JK1 (головка D13 постоянного тока): положительный с уважением. Напряжение питания (7 ~ 12 В) Источник питания постоянного тока.

Мощность переключатель SW1
ВКЛ: режим включения.
Выключение: выключение питания.

V. Описание кнопок
Режим: Выберите тип интеграции. (74 серии или 40 серий)
Вверх: выбор интегрированной модели.
Вниз: Выберите следующие интегрированные модели.
Тест: выбор интегрированных моделей.

Примечание: установка и тестирование интеграции выровнены вниз.

74 серии
7400, 7401 , 7402 , 7403 , 7404 , 7405 , 7406 , 7407 , 7408 , 7409
7410 , 7411 , 7412 , 7413 , 7414 , 7415 , 7416 , 7417 , 7418 , 7419
7420 , 7421 , 7422 , 7424 , 7425 , 7426 , 7427 , 7428 , 7430 , 7432
7433 , 7434 , 7435 , 7436 , 7437 , 7438 , 7439 , 7440 , 7442 , 7443
7444 , 7445 , 7446 , 7447 , 7448 , 7454 , 7464 , 7470 , 7472 , 7473
7474 , 7475 , 7476 , 7477 , 7478 , 7480 , 7482 , 7483 , 7485 , 7486
7487 , 7489 , 7494 , 7495 , 7496 , 74101 , 74102 , 74103 , 74107 , 74108
74109 , 74112 , 74113 , 74125 , 74126 , 74128 , 74130 , 74132 , 74133 , 74134
74135 , 74136 , 74137 , 74138 , 74139 , 74140 , 74145 , 74147 , 74148 , 74151
74152 , 74153 , 74155 , 74156 , 74157 , 74158 , 74160 , 74161 , 74163 , 74164
74165 , 74166 , 74171 , 74173 , 74174 , 74175 , 74176 , 74177 , 74180 , 74182
74190 , 74191 , 74192 , 74193 , 74194 , 74195 , 74197 , 74242 , 74243 , 74247
74248 , 74249 , 74251 , 74253 , 74256 , 74257 , 74258 , 74259 , 74260 , 74266
74279 , 74280 , 74283 , 74290 , 74293 , 74295 , 74298 , 74350 , 74352 , 74353
74365 , 74366 , 74367 , 74368 , 74375 , 74378 , 74379 , 74390 , 74393 , 74395
74425 , 74426 , 74445 , 74447 , 74490 , 74595 , 74670

Большие размеры 40, 45 серии
CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012,
CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022,
CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035,
CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053,
CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076,
CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503,
CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529,
CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162,
CD40174, CD40175, CD40192, CD40193,

Тесты изображения

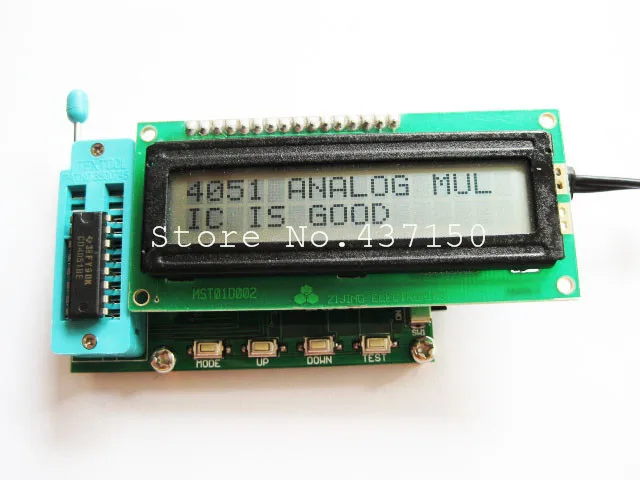

CD4051

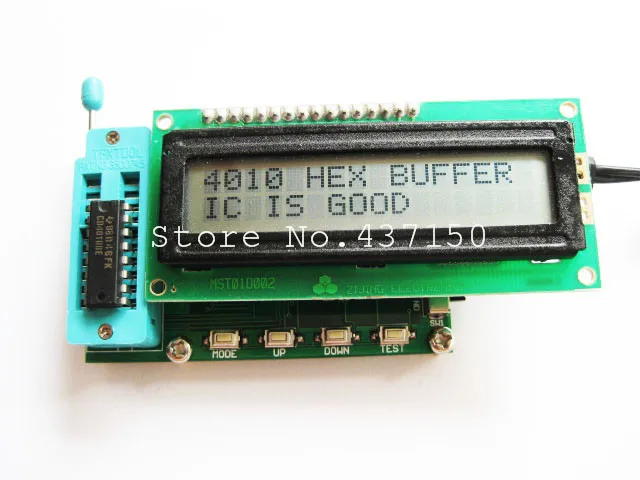

CD4010

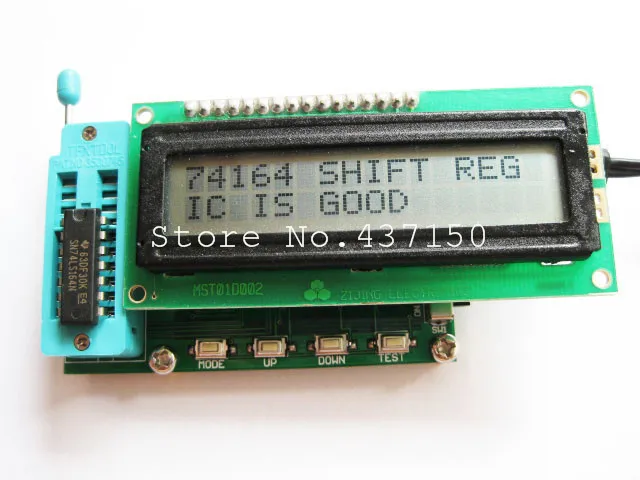

74ls164
