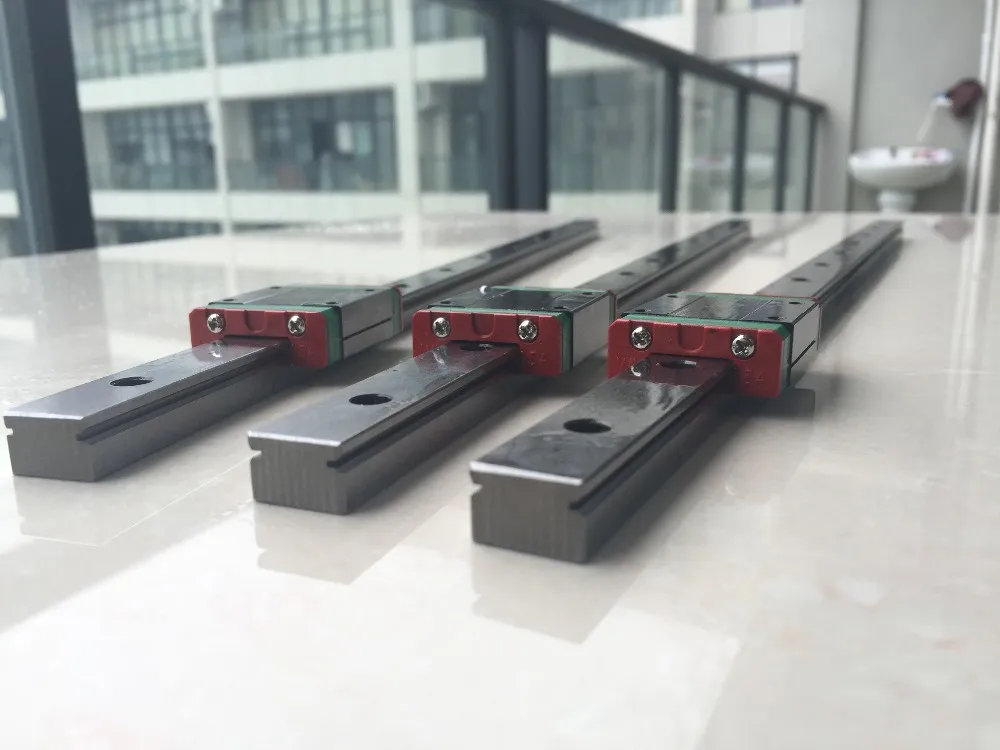

MGN9H с Рельсом 500 мм + блок

Особенности серии MGN

1. Маленький и легкий вес, подходит для миниатюрного оборудования.

2. Все материалы для блоков и рельсов, включая роликовые шарики и шариковые фиксаторы, имеют специальный класс нержавеющей стали для антикоррозийной цели.

3. Готический арочный контакт может выдерживать нагрузки со всех сторон и обеспечивает высокую жесткость и высокую точность.

4. Стальные шарики будут удерживаться миниатюрным фиксатором, чтобы избежать выпадения шариков даже при удалении блоков с рельсовой установки.

5. Взаимозаменяемые типы доступны в определенных классах точности.

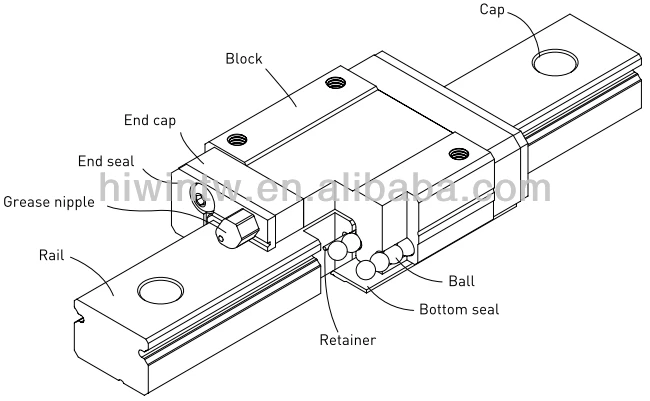

Система циркуляции прокатки:Блок, рельс, Торцевая крышка и фиксатор

Система смазки:Соска для смазки доступна для MGN15, смазывается смазочным пистолетом.

Система защиты от пыли:Торцевое уплотнение, нижнее уплотнение (опционально размер 9,12, 15), крышка (Размер 12, 15)

Особенности серии MGW

1. Конструкция увеличенной ширины увеличивает емкость нагрузки момента.

2. Готический арочный контакт имеет высокую жесткость характеристики во всех направлениях.

3. Стальные шарики будут удерживаться миниатюрным фиксатором, чтобы избежать выпадения шариков, даже когда блок будет удален с рельсовой установки.

4. Все металлические компоненты изготовлены из нержавеющей стали для защиты от коррозии.

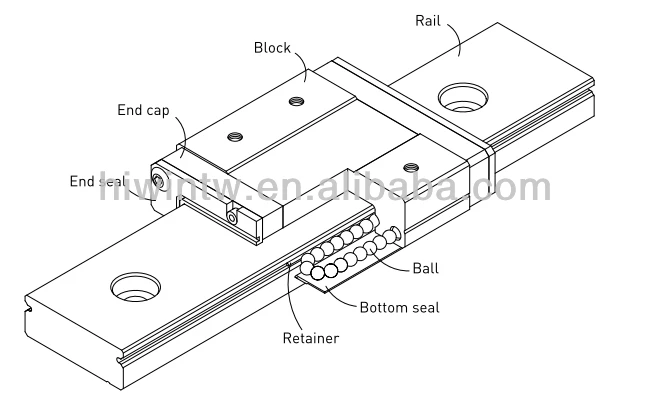

Система циркуляции прокатки:Блок, рельс, Торцевая крышка и фиксатор

Система смазки:Соска для смазки доступна для MGN15, смазывается смазочным пистолетом.

Система защиты от пыли:Торцевое уплотнение, нижнее уплотнение (опционально размер 9,12, 15), крышка (Размер 12, 15)

Применение

Серия MGN/MGW доступна для различных применений

1. Измерительное оборудование

2. Медицинское оборудование

3. Оборудование автоматизации Офиса

4. PCB/IC монтажное оборудование

5. Точное измерительное оборудование

6. Робототехника

7. Полупроводниковое оборудование
8. Другие миниатюрные раздвижные машины

Номер модели серии MGN/MGW

Миниатюрная линейная направляющая серии MGN и MGW может быть разделена на невзаимозаменяемые и взаимозаменяемые типы, которые имеют одинаковый размер. сменный тип более удобен из-за сменных рельсов; однако точность меньше, чем невзаимозаменяемый тип. При строгом измерении и контроле качества линейные направляющие взаимозаменяемого типа будут довольно подходящим выбором для клиентов, когда рельсы не должны быть сопряжены. Номер модели содержит информацию о размере, типе, точности, предварительной нагрузке и т. д.

Классы точности

Точность серии MGN/MGW может быть разделена на три класса: нормальный (C), высокий (H), точность (P). Выбор для различных классов точности доступен в соответствии с различными требованиями.

Стандартный и максимальный

Длина рельса Hiwin обеспечивает постоянную длину рельса для мгновенных требований. Для нестандартной длины рельса рекомендуется, чтобы значение E не было больше половины fo шаг (P), чтобы избежать нестабильности в конце рельса, и значение E не должно быть меньше, чем Emin, чтобы предотвратить поломку торцевого монтажного отверстия.

Преимущества и особенности линейной направляющей HIWIN

1. Высокая точность позиционирования

Когда нагрузка управляется линейным направляющим движения, фрикционный контакт между нагрузкой и столом кровати является скользящим контактом. Коэффициент трения составляет всего 1/50 от традиционного контакта, а разница между динамическим и статическим коэффициентом трения мала. Поэтому во время движения нагрузки не будет проскальзывания.

2. Длительный срок службы с высокой точностью движения

При традиционном слайде погрешность в точности вызвана счетчиком потока масляной пленки. Недостаточная смазка вызывает износ между контактными поверхностями, которые становятся все более неточными. В отличие от этого, роликовый контакт имеет небольшой износ; поэтому машины могут достичь долгой жизни с высокоточным движением.

3. Высокая скорость движения возможна с низкой движущей силой

Поскольку линейные направляющие имеют небольшое сопротивление трению, для перемещения нагрузки требуется лишь небольшая движущая сила. Это приводит к большей экономии энергии, особенно в подвижных частях системы. Это особенно верно для возвратно-поступательных частей.

4. Равная грузоподъемность во всех направлениях

Благодаря этой специальной конструкции, эти линейные направляющие могут принимать нагрузки в вертикальном или горизонтальном направлениях. Обычные Линейные слайды могут принимать только небольшие нагрузки в направлении, параллельном контактной поверхности. Они также могут стать неточными, когда они подвергаются этим нагрузкам.

5. Простая установка

Установка линейной направляющей довольно проста. Шлифовка или фрезерование поверхности станка, следуя рекомендуемой процедуры установки, и затягивание болтов до указанного крутящего момента может достичь высокоточного линейного движения.

6. Легкая смазка

С традиционной системой скольжения, недостаточная смазка вызывает износ на контактных поверхностях. Кроме того, может быть довольно сложно поставить достаточную смазку на контактные поверхности, потому что найти соответствующую точку смазки не очень легко. С линейной направляющей движения, смазку можно легко поставить через смазку ниппеля на блок линейных направляющий. Также возможно использовать централизованную систему масляной смазки путем трубопровода смазочного масла к трубопроводному соединению.

7. Взаимозаменяемость

По сравнению с традиционными боксами или v-образными направляющими, линейные направляющие могут быть легко заменены, если возникнут какие-либо повреждения. Для высокоточных классов рассмотрите возможность заказа подходящего, не взаимозаменяемого, сборки блока и рельса.
