R: V20150527-15-19 Лист данных   Руководство пользователя

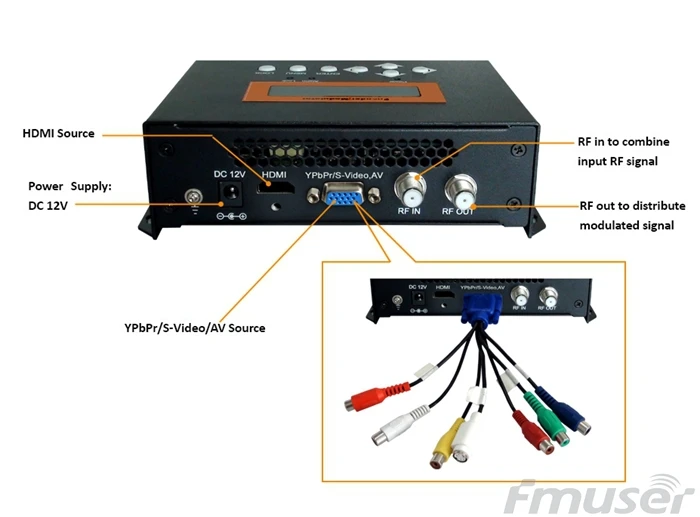

Вход:Тюнер, CVBS, YPbPr, S-Video, HDMIВыход:QAM, DVB-T, ATSC-T, ISDB-T, DTMB, DVB-CВнутренняя функция:USB

Обзор

FUTV4656 серия кодировщик и модулятор-это Потребительская Электроника FMUSER, которая позволяет вводить аудио/видео сигнал в телевизионных распределениях с приложениями в домашних развлекательных целях, контроле наблюдения, гостиничных цифровых вывесках, магазинах и т. д.

Это универсальное устройство, интегрирующее MPEG-4 кодирования и модуляции AVC/H.264 для преобразования аудио/видео сигналов в DVB-T/DVB-C/ATSC RF out.

Источник сигналов может быть от спутниковых приемников, замкнутых телевизионных камер, плееров Blue-ray и антенны и т. д. его выходной сигнал должен быть получен стандартным ТВ DVB-T/DVB-C/ATSC, DVB-T/DVB-C/ATSC STB и т. Д.

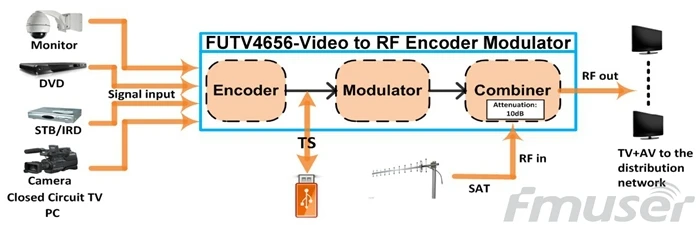

Принцип диаграммы

Технические характеристики

Секция кодирования

HDMI

Видео

Кодирование

MPEG-4 AVC/H.264

Интерфейс

HDMI * 1

Разрешение

1920 * 1080_60P, 1920 * 1080_50P;

1920 * 1080_60i, 1920 * 1080_50i;

1280 * 720_60p, 1280 * 720_50P

Скорость передачи бит

0,500 ~ 19,500 Мбит/с

Аудио

Кодирование

MPEG1 слой II, (MPEG2-AAC, MPEG4-AAC в наличии)

Частота образцов

48 кГц

Скорость передачи бит

64, 96128, 192, 256, 320, 384 кбит/с

YPbPr/CVBS/S-Video (с адаптером к VGA)

Видео

Кодирование

MPEG-4 AVC/H.264

Интерфейс

CVBS * 1, YPbPr * 1, S-Video * 1

Разрешение

CVBS & S-видео:

720x576_50i (PAL); 720x480_60i (NTSC)

YPbPr:

1920 * 1080_60i, 1920 * 1080_50i;

1280 * 720_60p, 1280 * 720_50P

Скорость передачи бит

0,500 ~ 19,500 Мбит/с

Аудио

Кодирование

MPEG1 слой II, (MPEG2-AAC, MPEG4-AAC в наличии)

Интерфейс

1 * стерео/моно

Частота образцов

48 кГц

Скорость передачи бит

64, 96128, 192, 256, 320, 384 кбит/с

Секция модулятора

DVB-T

Стандарт

DVB-T COFDM

Полоса пропускания

6 м, 7 м, 8 м

Созвездие

QPSK, 16QAM, 64QAM,

Скорость кода

1/2, 2/3, 3/4, 5/6, 7/8.

Защитный интервал

1/32, 1/16, 1/8, 1/4

Режим передачи:

2 K, 8 K

Мер

> = 42 дБ

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36dBm (71 ~ 91 dbuV), шаг 0.1db

DVB-C

Стандарт

J.83A (DVB-C), J.83B, J.83C

Мер

> = 43 дБ

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

Скорость символа

5000-9000 КСП

J.83A

J.83B

J.83C

Созвездие

16/32/64/128/256QAM

64/256 QAM

64/256 QAM

Полоса пропускания

8 м

6 м

6 м

DTMB

Стандарт

GB20600-2006

FFT

1,3780, 1 + пилот

Мер

> = 42 дБ

FEC

0,4, 0,6, 0,8

Режим рамки

420,595,945,420var, 945var

Переплетение

240720

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

Созвездие

4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM

ATSC

Стандарт

ATSC A/53

Мер

> = 42 дБ

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

Созвездие

8VSB

ISDB-T

Стандарт

ARIB STD-B31

Полоса пропускания

6 м

Созвездие

DQPSK, QPSK, 16QAM, 64QAM

Защитный интервал

1/32, 1/16, 1/8, 1/4

Режим передачи

2 K, 4 K, 8 K

Мер

> = 42 дБ

Частота RF

30 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-16 ~-36 дБм (71 ~ 91 дБмВ), шаг 0.1дб

Система

Управление

Местное управление: ЖК-дисплей + кнопки управления

Язык

Английский

Вставка LCN

Да

Обновление

JTAG

Общий

Источник питания

12 В постоянного тока

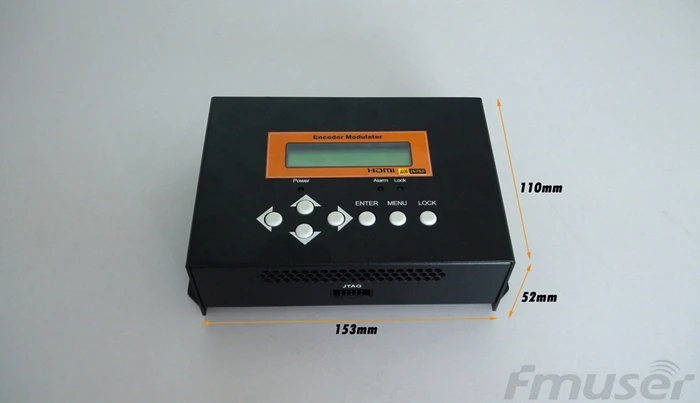

Размеры

153*110*50 мм

Вес

<1 кг

Рабочая температура

0 ~ 45C

Типичные приложения




Техническое сравнение
