7inch Resistive Touch LCD (C) Display Module 800*480 Pixel Multicolor Screen RA8875 Controller Embedded 10KB Character ROM | Компьютеры и
Описание товара
7inch Resistive Touch LCD Display Module 800*480 Pixel Multicolor Screen RA8875 Controller Embedded 10KB Character ROM
7 inch 800*480 Multicolor Graphic LCD, with resistive touch screen Features Embedded 10KB Character ROM with Font Size 8x16 Dots and Supporting Character Sets of ISO/IEC 8859-1/2/3/4 Block Transfer Engine (BTE) Supports with 2D Function, Compatible with 2D BitBLT Function Embedded Geometric Speed-up Engine Programmable Font Write Cursor 32x32 pixels Graphic Cursor Function Powerful Block Scrolling Function for Vertical or Horizontal Direction Font Enlargement Function X1, X2, X3, X4 for Horizontal/Vertical Direction Font Vertical Rotation Mode Function 256 User-defined Characters with 8x16 dots Key Parameters LCD Type TFT Interface 8080 series interface LCD Controller RA8875 Touch Panel Type Resistive Color Depth 256/16K Backlight LED Display Size (mm) 154.08 (W) × 85.92 (H) Dot Pitch (mm) 0.0642 (W) × 0.1790 (H) Aspect Ratio 8 : 5 Resolution 800 * 480 (Pixel) Power Supply 3.0V~3.6V Backlight Current TBD Operating Temp. TBD Photos
Interface Definition
PIN NO.
SYMBOL
DESCRIPTION
Type
FUNCTION
1
NC
2
GND
Ground
Power
GND
3
D0
Data pin
Input/Output
D0-D15
4
D1
5
D2
6
D3
7
D4
8
D5
9
D6
10
D7
11
D8
12
D9
13
D10
14
D11
15
D12
16
D13
17
D14
18
D15
19
CS
LCD chip selection signal
Input
Low active
20
RS
Instruction/Data register selection
Input
1 : Instruction register0 : Data register 21 WR Write operation Input WR = 0, RD = 1 22 RD Read operation Input WR = 1, RD = 0 23 RESET LCD reset Input Low active 24 NC 25 3V3 Power positive Power 3.3V Input 26 PS Parallel/Serial input signal selection Input 0 : Select parallel 8080 27 NC 28 T_IN Touch screen interrupt Output Low level while the touch screen detects touching 29 WAIT Waiting signal Output 0 : Busy
1 : Idle 30 T_IN Capacitive touch screen interrupt Output Not available 31 SDA Capacitive touch screen I2C data Input/Output Not available 32 SCL Capacitive touch screen I2C clock Input Not available 33 3V3 Power positive Power 3.3V Input 34 GND Ground Power GND Downloads
Development resources:datasheets, etc.

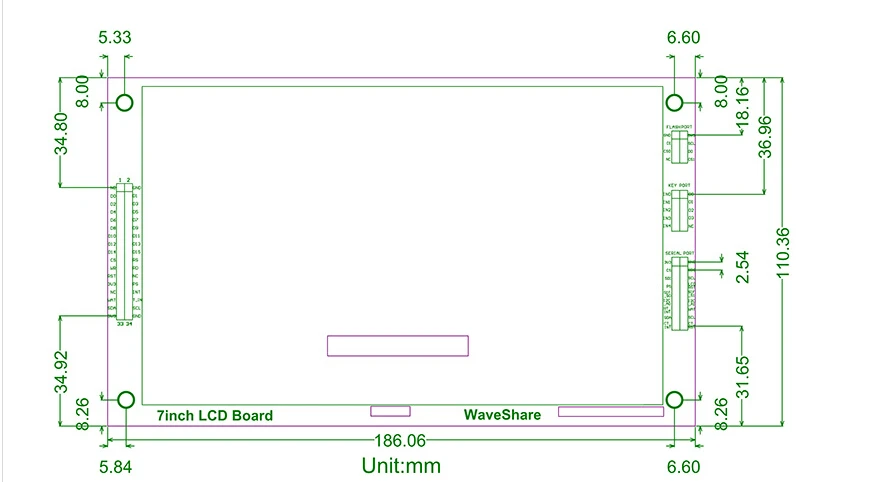

Wiki: www.waveshare.com/wiki/7inch_Resistive_Touch_LCD_(C) External Dimension
Compatibility
This item is interface compatible with 3.2inch 320x240 Touch LCD (C).
Selection Guide PartNumber Touch Panel Type Resolution LCD Data Interface Touch Controller For Use With 7inch Resistive Touch LCD Resistive 800x480 24PIN RGB None MCU with LCD controller and ADC 7inch Resistive Touch LCD (C) Resistive 800x480 16PIN Embedded RA8875 MCU without LCD controller 7inch Capacitive Touch LCD Capacitive 800x480 24PIN RGB FT5206GE1 MCU with LCD controller 7inch Capacitive Touch LCD (B) Capacitive 800x480 24PIN RGB GT811 MCU with LCD controller 7inch Capacitive Touch LCD (C) Capacitive 800x480 16PIN Embedded RA8875 MCU without LCD controller 7inch Capacitive Touch LCD (D) Capacitive 1024x600 24PIN RGB/LVDS FT5206GE1 MCU with LCD controller Package Contains 7inch Resistive Touch LCD (C) × 1 40-pin FFC × 1
